Spesso si dimentica che le ruote di qualsiasi veicolo, in curva, seguono ciascuna una propria traiettoria, ovvero che ciascuna ruota passa altrove di dove passano le altre. Un discorso dalle apparenze elementari ma basilare per chi vuole analizzare il veicolo e le sue peculiarità. Pertanto, ad ogni specifica rotazione del volante corrisponde una contemporanea data circonferenza descritta da ogni ruota. Così, di regola, le due ruote esterne descriveranno entrambe due circonferenze maggiori, sebbene differenti fra loro, mentre quelle più interne ne descriveranno due di raggio inferiore. Questa fondamentale geometria di movimento è alla base della comprensione della manovrabilità di qualsiasi mezzo su strada, dai più agili scooter ai mastodontici autoarticolati, influenzando direttamente il raggio di sterzata e la fascia d'ingombro occupata dal veicolo in manovra.

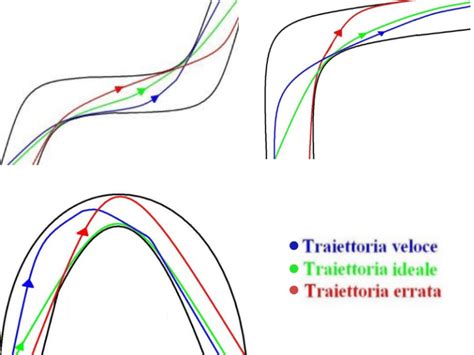

La Geometria della Curva: Raggi e Traiettorie

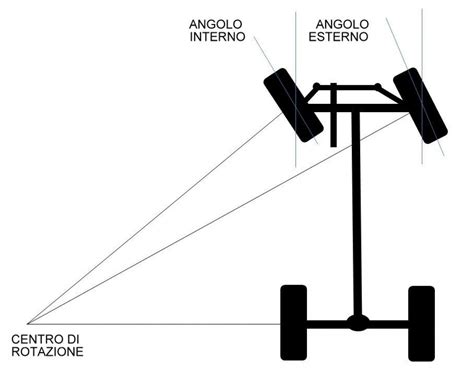

Quando un veicolo affronta una curva, ogni ruota percorre un arco di circonferenza distinto. Le ruote più esterne descrivono cerchi di raggio maggiore, mentre quelle più interne percorrono cerchi di raggio inferiore. Questa differenza è intrinseca al meccanismo di sterzo. Per illustrare questo concetto, consideriamo i dati specifici di una Tesla Model S con le ruote completamente sterzate. Il diametro-giro, ovvero il diametro del cerchio descritto dalla parte più esterna del veicolo, è di 11,30 metri.
Per analizzare nel dettaglio, dobbiamo considerare quattro circonferenze con raggi rispettivamente di 5,27 metri (ruota anteriore esterna), 4,35 metri (ruota posteriore esterna), 4,02 metri (ruota anteriore interna) e 2,67 metri (ruota posteriore interna). Questo significa che, durante una curva stretta, la ruota posteriore interna percorre una circonferenza di circa 2,7 metri di raggio, mentre quella anteriore esterna ne percorre una quasi doppia, ovvero circa 5,3 metri di raggio. Le ruote anteriori, in particolare, descrivono una circonferenza esterna di 5,27 metri di raggio e una interna di soli 4,02 metri. Di conseguenza, a parità di rotazione del volante, la ruota interna è maggiormente sterzata rispetto a quella esterna. Questa differenza negli angoli di sterzata è un aspetto di progettazione cruciale, risolta attraverso il dimensionamento accurato dei bracci dello sterzo.
Anche per le ruote posteriori, la differenza nei raggi di curvatura (4,35 m e 2,67 m) è determinante. Se su questo asse fosse presente la trazione (altrimenti il problema si sposta sull'asse anteriore), a una data rotazione del motore e dell'albero di trasmissione, in curva la ruota esterna dovrebbe girare più velocemente di quella interna. Si rende quindi necessaria la compensazione automatica delle due differenti rotazioni per mantenere costante la spinta complessiva. Tradizionalmente, questa funzione era svolta dal differenziale. Nelle auto elettriche moderne con più motori, questa compensazione è gestita elettronicamente attraverso la modulazione dei giri di ciascun motore.
La Fascia d'Ingombro: Oltre la Semplice Larghezza
Nella guida quotidiana, il conducente non percepisce direttamente queste differenze nei raggi di curvatura, poiché il veicolo dispone di sterzo e differenziale (o sistemi equivalenti) che compensano automaticamente tali variazioni. Tuttavia, ogni conducente dovrebbe essere consapevole di tre circonferenze fondamentali: due anteriori (esterna e interna alla curva) e una posteriore interna. Queste sono la circonferenza di giro massima (A), la circonferenza di giro-ruota esterna (B) e la circonferenza di giro minima (C).
La circonferenza-giro-massima (A), con un diametro di 11,30 metri (raggio 5,65 m), si riferisce allo spigolo anteriore esterno della carrozzeria. Questo parametro è cruciale per valutare la capacità del veicolo di superare ostacoli o passare in spazi ristretti; immaginate di dover superare un muro: se questo muro fosse più alto del punto più esterno del veicolo, si verificherebbe un contatto.
Se invece si trattasse di un marciapiede più basso della carrozzeria, a limitare la manovra sarebbe la circonferenza giro-esterno-ruota (B), più piccola in quanto descritta dall'esterno dello pneumatico (raggio: 5,38 m).
Quando si curva, non è sufficiente assicurarsi che il frontale del veicolo passi senza problemi. È altrettanto importante, con un rapido controllo allo specchietto retrovisore esterno lato interno alla curva, verificare che anche la parte posteriore passi in sicurezza, senza sconfinare all'interno della traiettoria.
In curva, un veicolo non occupa solo lo spazio definito dalla sua larghezza statica. La Tesla Model S, larga 1,96 metri, in curva occupa una fascia circolare più ampia, fino a 3,12 metri, ovvero il 160% della sua larghezza. Questa dimensione estesa è definita profilo d'ingombro (D), la fascia di strada effettivamente occupata dal veicolo durante la manovra. Scherzando, si potrebbe dire che in curva gli autoveicoli "ingrassano".
Normativa e Progettazione Urbana
La comprensione della geometria veicolare, inclusa la fascia d'ingombro, è fondamentale anche in ambiti come l'incidentologia, dove un'analisi cinematica accurata non può prescindere da una profonda conoscenza della geometria autoveicolare. Una volta chiariti questi concetti, gli specialisti possono integrare tali conoscenze nei propri calcoli, ad esempio per definire traiettorie realistiche basate sull'azione del conducente sul volante e sul conseguente movimento del veicolo.
Il concetto di fascia d'ingombro, sebbene possa sembrare tecnico, è in realtà molto semplice da comprendere. Immaginate di dover parcheggiare un'auto o affrontare una curva stretta: sapere dove passa esattamente il veicolo è fondamentale. La fascia d'ingombro è lo spazio che un veicolo occupa o percorre quando si muove. Pensate a un autobus che affronta una curva stretta: la parte posteriore non segue esattamente la traiettoria delle ruote anteriori; anzi, tende a "tagliare" la curva, occupando uno spazio maggiore.
Il Codice della Strada italiano, attraverso l'articolo 217 del Regolamento di Attuazione, definisce la fascia d'ingombro massima entro cui un veicolo deve potersi inscrivere in curva. Ogni veicolo a motore, o complesso di veicoli, compreso il carico, deve potersi inscrivere in una corona circolare con un raggio esterno di 12,50 metri e un raggio interno di 5,30 metri. Le autovetture hanno mediamente un raggio di curvatura esterno compreso tra 5,5 e 6 metri. L'isola circolare centrale delle rotatorie deve essere completamente transitabile, solitamente con un diametro di 3 o 4 metri. La norma (Paragrafo 4.5.1) limita l'uso delle rotatorie in base alla gerarchia delle strade. È inoltre importante ricordare che, in caso di curva su strada, all'aumentare della velocità del veicolo, è opportuno aumentare il raggio di curvatura per garantire stabilità e sicurezza.
Veicoli Commerciali e Autocarri: Sfide Specifiche
La gestione del raggio di sterzata e della fascia d'ingombro assume un'importanza ancora maggiore nella progettazione e nell'utilizzo di veicoli commerciali e autocarri. La loro maggiore lunghezza e il peso del carico introducono complessità aggiuntive.
Nel caso di un autocarro con rimorchio, la fascia d'ingombro non è minore, ma maggiore nelle curve strette. Il rimorchio, infatti, non segue sempre la stessa traiettoria della motrice. Questo richiede una pianificazione attenta delle manovre, specialmente in aree urbane o in siti industriali.
Nei siti industriali, le aree di carico e scarico devono essere progettate tenendo conto di questi parametri. È fondamentale consentire l'accesso sicuro e agevole a camion e autoarticolati, prevedendo raggi di curvatura ampi e spazi adeguati per le manovre.

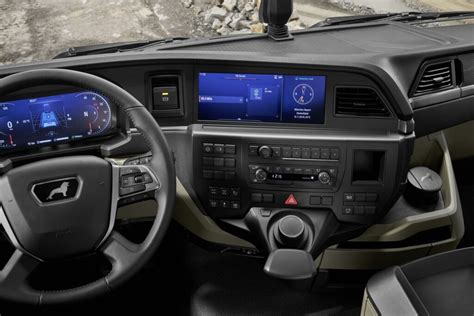

Il MAN TGS, ad esempio, è un veicolo progettato per offrire comfort e sicurezza anche nelle operazioni più complesse. La sua postazione di guida ergonomica, i sistemi di comando intuitivi e i moderni sistemi di assistenza sono pensati per supportare il conducente. Sistemi come il MAN SmartSelect e i display posizionati strategicamente facilitano il controllo del veicolo anche su terreni difficili. La presenza di sistemi come il monitoraggio della pressione degli pneumatici e la predisposizione per l'Alcohol Interlock sottolineano l'attenzione alla sicurezza e all'efficienza operativa.
Il sistema di specchietti retrovisori digitali del MAN TGS, con telecamere esterne, riduce l'area non visibile e offre viste ampliate sui display interni, facilitando le manovre di precisione in passaggi stretti. L'EasyControl, con pulsanti programmabili sul lato interno della porta del conducente, semplifica l'accesso a funzioni comuni, evitando continue salite e discese dal veicolo. Le sospensioni pneumatiche sull'asse posteriore, ormai uno standard, migliorano il comfort e la manovrabilità.
Autobus e Trasporto Passeggeri: Sicurezza e Manovrabilità
Anche nel settore del trasporto passeggeri, il raggio di sterzata è un fattore critico. Autobus di diverse lunghezze, come i modelli da 12,5 o 13,8 metri, presentano sfide specifiche in termini di manovrabilità.

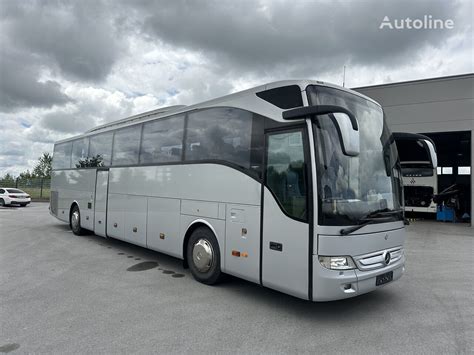

Il Mercedes-Benz Tourismo è un esempio di autobus progettato per offrire elevata sicurezza e comfort. La sua ampia gamma di tecnologie di serie, tra cui sistemi di assistenza alla frenata d'emergenza (ABA 6 Plus), Sideguard Assist 2, e sistemi di monitoraggio della stanchezza del conducente (AtAs 2), mira a prevenire incidenti e mitigare le conseguenze in caso di situazioni critiche. L'ABS, l'ESP® (controllo elettronico della stabilità), l'ASR (sistema antislittamento) e il sistema frenante elettropneumatico (EBS) contribuiscono a mantenere il controllo del veicolo in ogni condizione.
Il design del Tourismo è studiato per ottimizzare l'aerodinamica, riducendo i consumi di carburante. L'abbassamento automatico della carrozzeria, disponibile come optional, contribuisce ulteriormente al risparmio di carburante a velocità autostradali. L'abitacolo è progettato per offrire un ambiente accogliente e funzionale ai passeggeri, con un'ergonomia studiata per il conducente, garantendo un'ottima visibilità e l'accesso a tutti i comandi.
La tecnologia MirrorCam, con telecamere ad alta risoluzione, offre una visione chiara e completa del traffico, massimizzando la sicurezza di guida e riducendo il rischio di incidenti, specialmente per quanto riguarda la percezione di pedoni e ciclisti. Il sistema Traffic Sign Assist aiuta a rispettare i limiti di velocità, mentre il Sideguard Assist 2 sorveglia le zone laterali del veicolo, avvertendo il conducente della presenza di utenti della strada nell'angolo cieco durante le svolte.
L'Active Brake Assist 6 Plus è in grado di intervenire con una frenata automatica d'emergenza in caso di pericolo imminente di tamponamento o di ostacoli, riconoscendo anche persone e ciclisti in movimento o fermi. Il Front Collision Guard offre una maggiore sicurezza in caso di collisione frontale, grazie a una struttura che assorbe l'energia dell'impatto e funge da protezione antincastro efficace. L'assistente mantenimento corsia (SPA) monitora la posizione del veicolo rispetto alle linee di demarcazione stradale, avvisando il conducente in caso di deviazione involontaria.
Il controllo elettronico della stabilità (ESP®) interviene per ripristinare la stabilità del veicolo in caso di discrepanze tra l'intenzione del conducente e il movimento effettivo del veicolo, riducendo la coppia del motore e, se necessario, frenando singole ruote o l'intero veicolo. Il controllo wireless della pressione degli pneumatici (TPM) monitora costantemente la pressione di tutti gli pneumatici, un fattore cruciale per la sicurezza di guida e la riduzione del consumo di carburante.
Per quanto riguarda la motorizzazione, il Tourismo è equipaggiato con moderni motori a 6 cilindri in linea (OM 936 da 7,7 litri e OM 470 da 10,7 litri), conformi alla classe di emissioni Euro VI. Questi motori, con tecnologie come BlueTEC 6 e iniezione common rail, coniugano elevate prestazioni a ridotti consumi energetici e un ridotto impatto ambientale. Gli intervalli di sostituzione del filtro antiparticolato sono significativamente estesi, contribuendo ulteriormente all'efficienza e alla redditività operativa.
Come funziona lo sterzo? (AUTO 3° PARTE) Sterzo e Servosterzo - Effetto Ackermann - Fisica ruota
L'Importanza della Manovrabilità nella Progettazione Urbana e Architettonica
Il raggio di curvatura è un elemento fondamentale non solo per la progettazione e la circolazione dei veicoli, ma anche per la progettazione di infrastrutture urbane e architetture. Negli edifici residenziali, commerciali e industriali, la corretta valutazione del raggio di curvatura influisce direttamente sulla manovrabilità dei veicoli all'interno e intorno a tali strutture.
La progettazione di parcheggi, strade di accesso, aree di carico/scarico e rotatorie deve tenere conto delle dimensioni e dei raggi di sterzata dei veicoli che vi transiteranno. Una progettazione inadeguata può portare a difficoltà di manovra, ingorghi, danni ai veicoli o alle strutture, e persino a incidenti.
Considerare attentamente il parametro del raggio di curvatura durante la fase di progettazione può migliorare significativamente la sicurezza, l'efficienza e la conformità normativa delle strutture, garantendo un flusso veicolare fluido e sicuro.
In conclusione, la geometria della sterzata e il raggio di curvatura sono concetti apparentemente semplici ma di fondamentale importanza che influenzano la progettazione dei veicoli, la sicurezza stradale e la pianificazione urbana. Una comprensione approfondita di questi aspetti è essenziale per ingegneri, progettisti, conducenti e chiunque sia coinvolto nella mobilità.
