Il Pedale della Frizione Opel: Funzionamento, Problemi Comuni e Soluzioni di Riparazione

Il pedale della frizione, posizionato all'estrema sinistra della pedaliera in un veicolo Opel, è il componente chiave che consente al conducente di inviare un comando alla frizione, permettendo così di innestare o staccare la trasmissione. Questo meccanismo, sebbene fondamentale per la guida, può manifestare nel tempo una serie di problematiche che ne alterano il normale funzionamento, rendendo la guida difficoltosa o impossibile. Uno dei sintomi più frequenti è la sensazione di un pedale della frizione che diventa molle, un segnale che richiede un'attenta analisi per individuarne le cause e procedere con le necessarie riparazioni.

Comprendere il Sistema Frizione e i suoi Componenti

Per affrontare efficacemente i problemi legati al pedale della frizione, è essenziale comprendere come è strutturato l'intero sistema e quali sono i componenti coinvolti nel suo funzionamento. In un veicolo moderno come l'Opel Corsa D, l'azionamento della frizione è tipicamente di tipo idraulico, a differenza dei sistemi più datati che utilizzavano un cavo meccanico.

Il pedale della frizione è la leva che il conducente aziona con il piede. Quando questo viene premuto, trasferisce la forza attraverso una serie di meccanismi. Il cavo della frizione, sebbene meno comune nei sistemi idraulici moderni, collega idealmente il pedale al meccanismo di stacco nella trasmissione, e la sua usura o regolazione errata può influenzare la tensione e la risposta del pedale. Nei sistemi idraulici, il pedale è collegato a una pompa frizione (o pompa secondaria), spesso situata dietro il cruscotto, vicino alla pedaliera stessa. Questa pompa, quando azionata dal pedale, genera pressione nel circuito idraulico.

Il fine corsa della frizione è un elemento che permette di trasferire la forza esercitata sul pedale al meccanismo di stacco della trasmissione. La sua corretta regolazione o integrità è cruciale per un funzionamento ottimale.

La pressione generata dalla pompa frizione viene trasmessa attraverso un tubo flessibile fino al cilindro secondario (o attuatore di frizione), che solitamente si trova sulla scatola del cambio. Questo cilindro agisce sulla forcella di disinnesto, la quale a sua volta spinge il cuscinetto reggispinta. Il cuscinetto reggispinta preme sui petali del diaframma della frizione, disinnestando così il disco frizione dal volano.

Il volano è un componente essenziale che consente di trasferire la potenza dal motore alla trasmissione. Un volano danneggiato o usurato può causare vibrazioni o problemi nell'innesto/disinnesto della frizione.

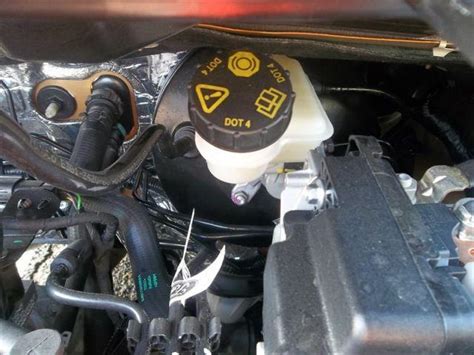

Il fluido utilizzato in questo circuito idraulico è lo stesso che alimenta l'impianto frenante, tipicamente un liquido dei freni di tipo DOT 3 o DOT 4. Questo dettaglio è fondamentale, poiché un problema nel circuito frizione può avere ripercussioni anche sui freni e viceversa, come dimostra l'accensione della spia ABS in caso di perdite significative di liquido.

Un aspetto spesso trascurato durante la sostituzione della frizione è la verifica e, se necessario, la sostituzione dei cuscinetti del cambio, inclusi quelli di pilotaggio o del gruppo frizione stesso, poiché possono essere causa di rumori o malfunzionamenti anche con una frizione nuova.

Sintomi di un Pedale Frizione Anomalo

Diversi sono i segnali che possono indicare un problema al pedale della frizione e all'intero sistema di azionamento:

• Pedale Morbido o Molle: Questo è uno dei sintomi più comuni. Il pedale scende facilmente, senza la resistenza che ci si aspetterebbe, e può non ritornare completamente in posizione o farlo con lentezza. In casi estremi, il pedale può andare "a vuoto", indicando una totale perdita di pressione nel circuito idraulico.
• Pedale Duro: Al contrario, un pedale che risulta insolitamente duro da premere può indicare problemi nella pompa frizione, nel cilindro secondario, o un eccessivo attrito nei leveraggi.
• Difficoltà nell'Inserire le Marce: Se la frizione non disinnesta correttamente, inserire la prima marcia o la retromarcia può diventare un'operazione ardua, accompagnata da rumori di ingranaggi. Questo accade perché il disco frizione rimane parzialmente collegato al volano.
• Slittamento della Frizione: Il motore sale di giri ma il veicolo non accelera proporzionalmente. Questo sintomo è più legato all'usura del disco frizione stesso, ma un sistema di azionamento difettoso può contribuire.
• Perdite di Liquido Sotto il Veicolo: La presenza di chiazze di liquido (spesso di colore ambrato o rossastro, simile al liquido dei freni) sotto l'area del cambio o della pedaliera è un chiaro segno di una perdita nel circuito idraulico della frizione.
• Spie sul Cruscotto: Come osservato in alcuni casi, una perdita di liquido nel circuito condiviso può attivare spie come quella dell'ABS, soprattutto se la centralina rileva un livello critico nel serbatoio comune di liquido freni/frizione.

Cause Comuni di un Pedale Frizione Molle o Malfunzionante

Quando il pedale della frizione si presenta molle o malfunzionante, le cause possono essere molteplici e spaziano da semplici problemi di manutenzione a guasti meccanici più complessi.

Perdite nel Circuito Idraulico

Le perdite di liquido sono una delle ragioni più frequenti per un pedale frizione molle. Poiché il sistema frizione utilizza lo stesso liquido dei freni, una perdita in questo circuito idraulico porta a una diminuzione della pressione necessaria per azionare la frizione. Le perdite possono verificarsi in vari punti:

• Pompa Frizione (Cilindro Maestro): Situata dietro il pedale, la pompa frizione è un componente soggetto a usura. Le guarnizioni interne possono deteriorarsi, causando perdite di liquido che possono manifestarsi sia all'interno dell'abitacolo, sotto la pedaliera, sia nel circuito stesso, portando a una perdita di pressione.
• Cilindro Secondario (Attuatore di Frizione): Montato sulla scatola del cambio, questo componente riceve la pressione idraulica e aziona la forcella di disinnesto. Le sue guarnizioni possono usurarsi, causando perdite visibili esternamente, spesso intorno al cambio, e una conseguente perdita di efficacia del pedale. In alcuni casi, l'attuatore è integrato nel cuscinetto reggispinta (sistema "slave cylinder concentric").
• Tubi Flessibili e Raccordi: I tubi che collegano la pompa al cilindro secondario, così come i raccordi filettati, possono crearsi crepe, tagli o allentarsi nel tempo. Questo è particolarmente vero per i tubi flessibili che, a causa delle vibrazioni e degli agenti esterni, sono più suscettibili a danneggiamenti. Una perdita da un raccordo allentato è un'altra possibilità.
• Serbatoio del Liquido Frizione/Freni: Sebbene meno comune, anche il serbatoio stesso o i suoi raccordi possono presentare delle crepe o delle perdite.

Nel caso di una perdita significativa, l'olio cade sotto il veicolo. La velocità con cui il pedale diventa molle dipende dall'entità della perdita. Un veicolo potrebbe riuscire a percorrere una certa distanza prima che l'olio finisca e la frizione vada completamente a vuoto, come accaduto a un possessore di Opel Corsa D 1.3 b-color, il quale ha notato la perdita di olio sotto il veicolo e un pedale sempre più morbido, fino al punto di non avere più la frizione e subire lo spegnimento del veicolo al momento dell'arresto.

Problemi al Gruppo Frizione e Componenti Associati

Sebbene i sintomi descritti siano spesso legati al sistema idraulico, non si può escludere un coinvolgimento diretto dei componenti della frizione o del cambio, specialmente se la perdita di liquido sembra provenire dall'area del cambio.

• Cuscinetto del Cambio: Come suggerito da alcuni meccanici, un cuscinetto interno al cambio che si è usurato o danneggiato potrebbe causare perdite di olio dal cambio stesso. Sebbene l'olio del cambio sia diverso da quello dei freni/frizione, una perdita in quella zona può essere confusa, o un cuscinetto particolarmente compromesso potrebbe influire indirettamente sull'azionamento della frizione, specialmente se la perdita contamina il disco frizione. Un caso specifico ha visto un proprietario Opel Corsa D, dopo aver riscontrato una perdita di liquido sotto il veicolo e un pedale molle, scoprire tramite un meccanico con il ponte che la perdita non proveniva dalla pompa frizione ma bensì dal cambio, individuando come causa un cuscinetto interno al cambio. Questa diagnosi è stata poi confermata da un altro meccanico esperto in mezzi pesanti.
• Volano: Un volano danneggiato, con la superficie usurata o le molle di torsione rotte, può causare vibrazioni o problemi nell'innesto/disinnesto della frizione, alterando la sensazione del pedale.
• Disco Frizione e Spingidisco: Sebbene una frizione usurata solitamente manifesta slittamento piuttosto che un pedale molle, un disco frizione contaminato da olio (proveniente da una perdita dal cambio o dall'attuatore) può perdere efficacia e causare problemi nell'azionamento. In questi casi, la sostituzione del disco frizione diventa necessaria, e spesso si consiglia di sostituire anche lo spingidisco e il cuscinetto reggispinta per un intervento completo.

Il dubbio che sorge in questi casi è se, durante una precedente sostituzione della frizione con un kit completo, siano stati sostituiti anche tutti i cuscinetti del cambio. Un meccanico ha sollevato questo punto, poiché in alcune riparazioni, sebbene la frizione sia stata sostituita completa di volano, disco, spingidisco e pompetta, la mancata sostituzione di un cuscinetto potrebbe portare a futuri problemi.

Problemi Meccanici e di Regolazione

• Cavo Frizione (in sistemi non idraulici): Sebbene questo articolo si concentri sui sistemi idraulici Opel moderni, è utile ricordare che nei sistemi più vecchi, un cavo frizione usurato, sfilacciato o mal regolato può causare un pedale molle.
• Regolazione Fine Corsa Pedale: Esiste una regolazione sul pedale o sul leveraggio che determina il punto di attacco del sistema idraulico. Se questa regolazione è errata, il pedale potrebbe sentirsi molle o non disinnestare completamente la frizione.
• Componenti Interni del Pedale: Raramente, il problema può risiedere nel meccanismo del pedale stesso all'interno dell'abitacolo, anche se questo è meno comune rispetto ai problemi idraulici o meccanici esterni.

Diagnosi e Interventi di Riparazione

Affrontare un problema al pedale della frizione richiede un approccio metodico, partendo dalla diagnosi per identificare la causa esatta.

Passaggi Diagnostici

1. Ispezione Visiva: Il primo passo è controllare sotto il veicolo per individuare eventuali perdite di liquido e cercare di determinarne la provenienza. Un'ispezione del vano motore per verificare il livello del liquido nel serbatoio (comune ai freni) è altrettanto importante.
2. Verifica del Livello del Liquido: Un livello basso nel serbatoio è un indicatore quasi certo di una perdita nel circuito.
3. Controllo del Pedale: Valutare la consistenza del pedale: è troppo morbido, duro, o non ritorna correttamente?
4. Test di Funzionamento: Inserire le marce a motore spento e poi acceso per verificare se la frizione disinnesta o innesta correttamente.
5. Controllo del Serbatoio Comune: Se la spia ABS si è accesa, è fondamentale controllare il livello del liquido dei freni/frizione, poiché la perdita potrebbe aver interessato anche il circuito frenante.

Procedure di Riparazione

Una volta individuata la causa, l'intervento di riparazione può variare significativamente:

• Rabbocco e Spurgo: Se il problema è dovuto a una piccola perdita e il sistema si è solo "svuotato" parzialmente, un rabbocco con il liquido corretto (es. DOT4) e uno spurgo accurato del circuito frizione possono ripristinare temporaneamente la funzionalità. La procedura di spurgo prevede che una persona prema ripetutamente il pedale della frizione mentre un'altra apre e chiude la valvola di spurgo (spesso situata vicino alla batteria o sul cilindro secondario per i sistemi integrati). È importante spurgare l'aria dal sistema finché non si vedono più bollicine uscire. Se la spia ABS si è accesa, potrebbe essere necessario spurgare anche l'impianto frenante.
• Sostituzione della Pompa Frizione: Se la pompa frizione (cilindro maestro) è danneggiata o le sue guarnizioni sono usurate, è necessario sostituirla. Questo intervento è generalmente accessibile e può essere eseguito da un meccanico esperto.
• Sostituzione del Cilindro Secondario (Attuatore): Se la perdita proviene dal cilindro secondario o se questo componente è difettoso, anch'esso dovrà essere sostituito. Nei sistemi dove l'attuatore è integrato con il cuscinetto reggispinta (attuatore concentrico), si sostituisce l'intero gruppo.
• Sostituzione di Tubi e Raccordi: Eventuali tubi flessibili danneggiati o raccordi allentati devono essere sostituiti o serrati adeguatamente.
• Riparazione del Cambio e Sostituzione Cuscinetti: Se la diagnosi punta a un problema all'interno del cambio, come un cuscinetto che perde olio o è danneggiato, sarà necessario smontare la scatola del cambio. Questo è un intervento più complesso e costoso, che comporta anche lo smontaggio della frizione. In questi casi, si raccomanda vivamente di sostituire anche il kit frizione completo (disco, spingidisco, cuscinetto reggispinta), il volano se usurato, e tutti i cuscinetti correlati per evitare future complicazioni. Il costo di un cuscinetto del cambio può variare notevolmente, attestandosi intorno ai 280-330 euro, a cui si aggiungono circa 200 euro di manodopera, oltre al costo del kit frizione se necessario.
• Sostituzione del Kit Frizione: Se il disco frizione è contaminato da olio, usurato o se si effettua una riparazione al cambio, spesso si procede alla sostituzione completa del kit frizione originale, comprensivo di volano, disco frizione, spingidisco e cuscinetto reggispinta.

Un proprietario di Opel Corsa D ha affrontato una situazione simile, dove una perdita identificata dal cambio ha portato alla diagnosi di un cuscinetto interno da sostituire. La sua esperienza sottolinea l'importanza di una diagnosi accurata, dato che inizialmente si era sospettata la pompa frizione. Dopo aver portato l'auto da un meccanico che ha potuto sollevarla, è emerso che la perdita non era dalla pompa frizione ma bensì dal cambio, indicando un cuscinetto interno danneggiato. Questa riparazione, complessa, ha richiesto lo smontaggio del cambio e ha sollevato la preoccupazione che la frizione potesse essersi sporcata d'olio, rischiando di doverla sostituire precocemente.

Il costo di questi interventi può variare notevolmente. La sostituzione della pompa frizione o del cilindro secondario è generalmente meno onerosa rispetto alla riparazione del cambio. Ad esempio, il costo di una pompa frizione si aggira solitamente tra gli 80 e i 100 euro, a cui si aggiunge la manodopera. La sostituzione di un cuscinetto del cambio, invece, può portare il costo totale della riparazione a diverse centinaia di euro, considerando sia il pezzo di ricambio (circa 280-330 euro) sia la manodopera per smontare e rimontare il cambio (stimata intorno ai 200 euro).

È fondamentale scegliere ricambi di qualità, preferibilmente originali o di marche rinomate, per garantire la durata e l'affidabilità delle riparazioni. Ad esempio, un proprietario ha scelto di acquistare un cuscinetto originale Opel (330 euro) anziché uno di marca generica (280 euro) per una maggiore sicurezza.

Infine, è importante prestare attenzione anche al corretto riempimento dell'olio del cambio, che va effettuato fino a quando non fuoriesce dal foro di riempimento, per poi procedere alla chiusura del tappo. Una quantità insufficiente di olio nel cambio, anche solo 100 ml in meno, può causare difficoltà nell'inserimento delle marce, soprattutto quando il veicolo è fermo.

La gestione di un pedale frizione molle o di una perdita di liquido richiede tempestività e competenza. Un intervento rapido non solo evita il rischio di rimanere bloccati per strada, ma previene anche danni maggiori a componenti costosi come la frizione stessa o il cambio. La comprensione del funzionamento del sistema e la capacità di riconoscere i sintomi sono il primo passo verso una soluzione efficace.
