Il Quadrilatero Articolato nello Sterzo e Oltre: Meccanismi, Applicazioni e Principi Fondamentali

Il quadrilatero articolato rappresenta un concetto fondamentale nell'ingegneria meccanica, con un notevole interesse sia teorico che pratico. Si tratta di una catena cinematica costituita da quattro membri rigidi collegati a due a due mediante coppie rotoidali, ovvero perni di articolazione. Questo meccanismo, nella sua forma più semplice, è composto da quattro aste (a, b, c, d) unite tramite cerniere nei loro punti estremi (A, B, C, D). Se uno dei membri viene tenuto fisso, ad esempio l'asta d, la catena si trasforma in un meccanismo in cui i due membri contigui a quello fisso (a e c) sono dotati di moto rotatorio attorno ai centri A e D. Questi membri prendono il nome di manovelle o bilancieri, a seconda che il loro moto rotatorio sia progressivo o alternato.

I problemi che il quadrilatero articolato è in grado di risolvere sono molteplici e spaziano in diversi campi applicativi, dalla meccanica delle automobili agli oggetti di uso quotidiano. La sua versatilità deriva dalla possibilità di ottenere funzionamenti diversificati a seconda dei rapporti tra le lunghezze delle aste che lo compongono.

Le Tipologie di Quadrilatero Articolato e le Loro Proprietà

La natura dei moti relativi tra i membri contigui di una catena articolata è definita da alcune proprietà fondamentali, come quelle stabilite da Grashof. In un quadrilatero di prima specie, i moti relativi di due membri contigui sono sempre moti rotatorî alterni. Questo implica che, qualunque sia il lato assunto come membro fisso, si ottiene un meccanismo in cui i membri rotanti sono bilancieri, noto come "doppio bilanciere di prima specie".

Al contrario, un quadrilatero di seconda specie offre tre meccanismi distinti a seconda del lato fisso:

• Doppia-manovella: Se il lato più corto è fisso, i lati rotanti sono due manovelle.
• Manovella-bilanciere: Fissando uno dei lati contigui al lato più corto, il lato più corto agisce come manovella, mentre il lato opposto è un bilanciere.
• Doppio bilanciere di seconda specie: Se il lato opposto al lato più corto è fisso, entrambi i membri rotanti sono bilancieri.

Questi meccanismi, rappresentati schematicamente con le loro posizioni generiche e i punti morti, evidenziano come la configurazione geometrica influenzi profondamente il comportamento cinematico. Le posizioni corrispondenti ai punti morti si verificano quando la biella b si allinea con uno dei bracci rotanti a o c.

Casi Limite e Configurazioni Speciali

Esistono anche casi limiti in cui i quadrilateri hanno due o più lati di uguale lunghezza. Tra questi, spiccano il parallelogramma articolato e l'antiparallelogramma articolato (o quadrilatero intrecciato).

Nel parallelogramma articolato, i lati opposti sono paralleli. Questo meccanismo presenta due punti morti in cui tutte e tre le aste mobili si allineano sulla retta dei centri. Un esempio pratico di parallelogramma articolato è il sistema di sollevamento di una cabina che deve rimanere orizzontale, qualunque sia l'altezza dal suolo. È la soluzione adeguata anche per i cambi delle biciclette o i cestini da cucito. Le tende alla veneziana e alcune lampade da tavolo, note come lampade a pantografo, utilizzano anch'esse questo semplice meccanismo per mantenere le aste sempre parallele fra loro.

Nell'antiparallelogramma articolato, le polari del moto relativo delle aste corte sono due ellissi uguali, mentre quelle delle aste lunghe sono due iperboli uguali. Fissando un'asta corta, le manovelle ruotano in senso concorde; fissando un'asta lunga, ruotano in senso opposto.

Applicazioni Innumerevoli del Quadrilatero Articolato

La grande versatilità del quadrilatero articolato lo rende adatto a risolvere svariati problemi di trasmissione del movimento tra organi rotanti o oscillanti. Le sue proprietà cinematiche sono state sfruttate per la realizzazione di meccanismi e apparecchi destinati a scopi speciali, come guide articolate e pantografi. È anche un componente fondamentale di molti meccanismi composti, spesso in combinazione con altre catene cinematiche.

Esempi di applicazioni pratiche includono:

• Biciclette: Trasforma il moto oscillatorio della coscia in moto circolare della pedivella.
• Macchine da cucire: Il pedale delle vecchie macchine da cucire.
• Frantoi e taglierine: Per ottenere un movimento oscillatorio su un breve tratto.
• Sollevatori per lampioni stradali: Per garantire che la cabina rimanga orizzontale.
• Sospensioni e sterzo degli autoveicoli: Un'applicazione cruciale per la stabilità e la direzionalità.

Derivazioni dal Quadrilatero Articolato: I Manovellismi

Aumentando indefinitamente la lunghezza di due lati (c e d) di un quadrilatero articolato, il vertice D si porta a distanza infinita, e il moto relativo dei lati diventa traslatorio. La coppia rotoidale di centro D viene sostituita da una coppia prismatica, dando origine a una nuova catena cinematica composta da una manovella (o bilanciere) a, una biella b, un corsoio c e una guida d, connessi tramite tre coppie rotoidali e una prismatica. Questo meccanismo è noto come manovellismo.

I manovellismi si classificano in diverse generazioni:

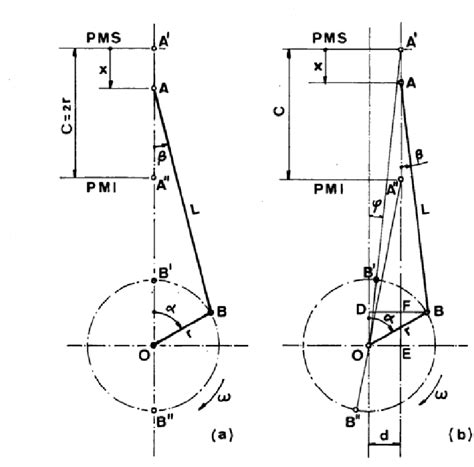

• Manovellismo di primo genere (o di spinta rotativa): In questo meccanismo, la manovella a compie un moto rotatorio progressivo, mentre il corsoio si muove di moto rettilineo alterno. Un caso particolarmente importante è quello centrato (h=0), dove la retta su cui si sposta il centro C dell'articolazione del corsoio passa per il centro di rotazione A della manovella. Questo è il meccanismo impiegato in tutte le macchine a stantuffo per convertire il moto alterno dello stantuffo nel moto rotatorio della manovella, o viceversa.

• Manovellismo di secondo genere: Il moto rotatorio progressivo della manovella provoca un moto oscillatorio del corsoio attorno a un punto fisso C.

• Manovellismo a guida oscillante: Se la coppia prismatica è invertita, il membro c diventa la guida e il membro d il corsoio, il meccanismo produce un movimento con ritorno rapido, utilizzato in alcune macchine utensili (limatrici).

• Manovellismo di terzo genere: Il membro b ha un moto oscillatorio e il membro d un moto traslatorio alternativo.

• Manovellismo di quarto genere (o a guida rotante): Similmente al manovellismo a guida oscillante, è impiegato per realizzare movimenti a ritorno rapido nelle macchine utensili.

Sostituendo un'altra coppia rotoidale con una prismatica in un manovellismo, si ottengono catene cinematiche con diverse configurazioni. Un caso interessante è quello in cui la catena è costituita da una doppia guida d, due corsoi a e c, e una biella b. Se la doppia guida è fissa, i corsoi hanno moti rettilinei alterni, e il moto della biella non dipende dall'angolo formato dalle direzioni delle coppie prismatiche. Questa proprietà è sfruttata nell'ellissografo, dove le due coppie prismatiche sono solitamente disposte ad angolo retto. Se invece la biella è fissa, si ottiene il giunto di Oldham, un meccanismo che consente moti rotatori identici attorno a due assi paralleli. Infine, fissando uno dei corsoi, si ottiene il manovellismo a glifo o a croce, dove il membro b ruota continuamente e la doppia guida d compie un moto rettilineo alterno.

Il Quadrilatero Articolato Sferico

Oltre ai quadrilateri piani, esistono i quadrilateri sferici, in cui le aste sono segmenti di grandi cerchi su una sfera e i vertici sono punti sulla superficie sferica. Fissando un'asta d (compresa tra i vertici A e D), le aste contigue a e c possono avere moti rotatorî attorno agli assi OA, OD, mentre l'asta b (biella sferica) si muove su circonferenze minori della sfera.

Tra i quadrilateri sferici, il quadrilatero trirettangolo è di particolare interesse, caratterizzato da tre lati mobili (a, b, c) che hanno un'ampiezza di un quarto di circolo massimo. Questo tipo di quadrilatero è realizzato nel giunto di Hooke o di Cardano, ampiamente utilizzato per la trasmissione del moto tra alberi concorrenti.

Il Quadrilatero Articolato nello Sterzo delle Vetture

Il quadrilatero articolato gioca un ruolo cruciale nei sistemi di sterzo e nelle sospensioni delle automobili, contribuendo significativamente alla manovrabilità, stabilità e sicurezza del veicolo.

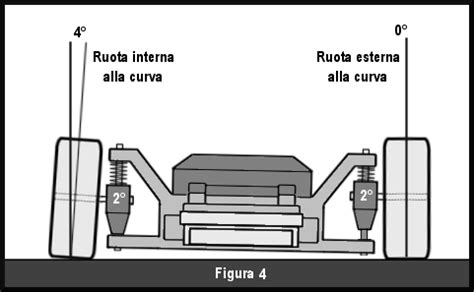

Sospensioni a Quadrilatero Deformabile

Le sospensioni a quadrilatero deformabile sono un classico esempio di applicazione del quadrilatero articolato nell'avantreno delle automobili. Diffuse fino agli anni settanta, sono oggi riservate principalmente a modelli sportivi e vetture da competizione, dalla GT alla Formula 1. La struttura è costituita da un quadrilatero articolato formato da due bracci sovrapposti, collegati da un lato alla scocca (struttura portante) e dall'altro al portamozzo, che gestisce l'asse di rotazione della ruota.

I pregi di questo schema includono un limitato ingombro in altezza e un buon comportamento cinematico durante i moti relativi tra la ruota e la struttura. Tuttavia, si possono verificare sensibili variazioni dell'angolo di "camber" nel moto di rollio. L'angolo di camber è l'angolo verticale che la ruota assume rispetto al terreno. Variazioni significative sono dovute alla diversa lunghezza dei bracci superiore e inferiore.

Nelle sospensioni a quadrilatero, la molla elastica e l'ammortizzatore sono solitamente posizionati tra i due bracci. Esistono però sistemi più evoluti, come quelli utilizzati in Formula 1, dove un puntone comanda l'ammortizzatore attraverso un bilanciere posizionato in un'altra zona del telaio.

L'angolo tra i due bracci (inferiore e superiore) è fondamentale. A seconda che siano convergenti, paralleli o divergenti, il centro istantaneo di rotazione della sospensione influenza il comportamento del veicolo. Anche gli snodi che collegano i bracci al telaio e al portamozzo sono di vitale importanza; la loro rigidezza influisce sul mantenimento delle geometrie di progetto e sulla precisione dello sterzo. Alcuni snodi sono dotati di asole di fissaggio per permettere la regolazione della posizione e dell'angolo dei bracci.

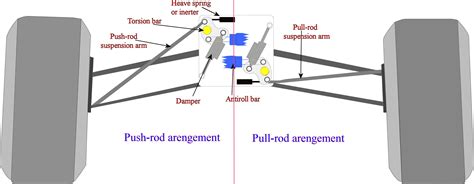

Sistemi Push-Rod e Pull-Rod in Formula 1

Nella Formula 1, il sistema a quadrilatero deformabile è una costante. Alla fine degli anni sessanta, Gordon Murray rivoluzionò la disposizione degli ammortizzatori, spostandoli all'interno della scocca della monoposto e collegandoli alla ruota tramite un puntone e un bilanciere.

• Sistema Push-Rod: Il puntone "spinge" l'ammortizzatore. È il sistema più comune in Formula 1.
• Sistema Pull-Rod: Il puntone "tira" l'ammortizzatore. Questa configurazione, utilizzata ad esempio dalla Red Bull al posteriore e dalla Ferrari all'anteriore in certi periodi, offre vantaggi in termini di abbassamento del baricentro e aerodinamica, permettendo di stringere la zona superiore della carrozzeria per migliorare il flusso d'aria. Tuttavia, l'angolo del puntone è critico e, se non ottimale, può compromettere il corretto funzionamento della sospensione e la sua regolabilità. Questo può portare a un comportamento non uniforme del veicolo a seconda del tipo di curva.

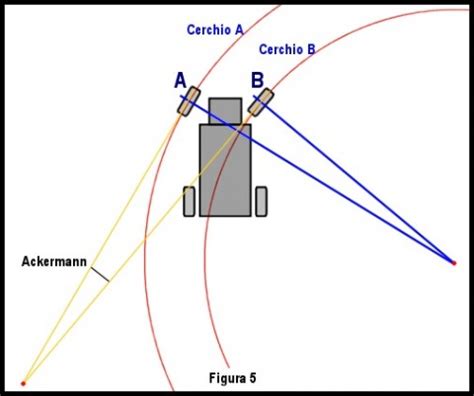

Il Principio di Ackermann per la Sterzata

Un aspetto cruciale dello sterzo, direttamente collegato alla cinematica delle ruote, è il principio di Ackermann. Quando un veicolo sterza, la ruota interna percorre una circonferenza di raggio più stretto rispetto a quella esterna. Per evitare strisciamenti tra ruota e terreno, la ruota interna deve essere sterzata con un angolo maggiore rispetto a quella esterna. Questo è il principio di Ackermann: le linee immaginarie ad angolo retto rispetto al piano di mezzeria delle ruote devono incontrarsi in un unico punto, il "punto di istantanea di rotazione", che è il centro attorno al quale la macchina sta effettivamente girando.

Un angolo di Ackermann pronunciato si traduce in un comportamento di guida dolce e prevedibile, con la macchina che percorre le curve con precisione senza che le quattro ruote "tirino" in direzioni diverse. Un angolo minore, invece, offre maggiore direzionalità, specialmente nell'inserimento di curva, ma può causare un "saltellamento" dell'avantreno a basse velocità, come osservato in alcune vetture con sterzo molto diretto (es. la Giulia a sterzo tutto girato). Questo saltellamento è compensato alle alte velocità, dove la caratteristica costruttiva permette di impostare e percorrere le curve a velocità maggiori. I kart, noti per la loro direzionalità e manovrabilità, sfruttano al massimo il principio di Ackermann.

Angoli Caratteristici e Loro Effetti sullo Sterzo e la Guida

Oltre al principio di Ackermann, diversi angoli geometrici delle ruote influenzano il comportamento dinamico del veicolo.

Angolo di Camber (o Campanatura)

L'angolo di camber è l'inclinazione verticale della ruota rispetto al terreno.

• Camber positivo: La parte superiore della ruota è inclinata verso l'esterno del veicolo.
• Camber negativo: La parte superiore della ruota è inclinata verso l'interno del veicolo. Un angolo negativo è spesso necessario perché, in curva, il telaio si inclina, aumentando il grado di campanatura. Se l'angolo non fosse leggermente negativo, il pneumatico toccherebbe terra solo con la parte esterna, riducendo la trazione. Questo tipo di angolo viene adottato prevalentemente al retrotreno per prevenire la tendenza a "scappare" in curva. Tuttavia, un camber negativo eccessivo può influire negativamente sulla direzionalità nelle curve lente.

Convergenza e Divergenza

Questi termini si riferiscono all'angolo orizzontale delle ruote rispetto all'asse longitudinale del veicolo.

• Convergenza: Le ruote puntano leggermente verso l'interno. Aumenta la prontezza di reazione della macchina eliminando i giochi della sospensione e pre-caricando lateralmente i pneumatici. Può essere utile per controllare le accelerazioni, ma riduce la direzionalità all'anteriore.
• Divergenza: Le ruote puntano leggermente verso l'esterno. Anche la divergenza aumenta la prontezza di reazione. Talvolta le ruote anteriori sono leggermente divergenti, purché la macchina abbia un angolo di incidenza sufficiente per la stabilità sui rettilinei.

Un angolo accentuato di convergenza o divergenza causa uno spreco di energia (perdita di velocità) e un aumento dello slittamento dei pneumatici, riducendo la tenuta di strada anche in rettilineo. I valori tipici vanno da -1.5 a +1.5 gradi all'anteriore e da 0 a 3.5 gradi di convergenza al posteriore.

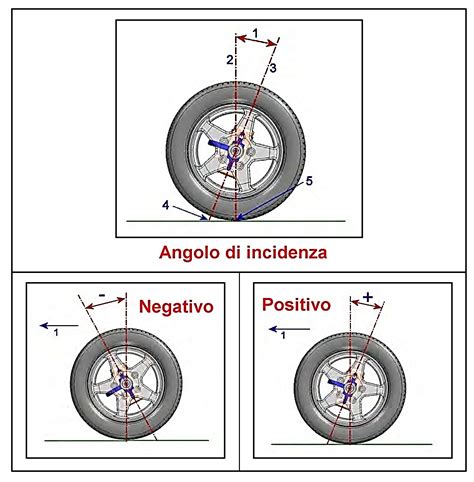

Angolo di Incidenza (o Caster)

L'angolo di incidenza è l'inclinazione dell'asse di rotazione del fuso snodo (o del portamozzo) delle ruote anteriori. Un angolo di incidenza non nullo provoca un eccesso di campanatura delle ruote anteriori quando vengono sterzate, facendo alzare l'avantreno. Questo innalzamento conferisce alle ruote anteriori la tendenza a raddrizzarsi spontaneamente quando non si applica forza allo sterzo, mantenendo il telaio all'altezza minima da terra con le ruote dritte.

• Un angolo di incidenza pronunciato aumenta la direzionalità nell'inserimento in curva e nelle curve veloci.
• Un angolo poco pronunciato migliora la direzionalità nelle curve lente e ammorbidisce l'inserimento in curva.

L'angolo di incidenza può variare con il movimento della sospensione, specialmente nelle macchine con sospensioni a trapezio, dove il braccio superiore non è parallelo al triangolo inferiore. Se il triangolo inferiore ha un'inclinazione orizzontale minore rispetto al braccio superiore, l'angolo di incidenza diminuisce con la compressione della sospensione (es. in curva o in frenata), un effetto chiamato "incidenza reattiva".

Elementi Elastici e Ammortizzanti: Molle e Ammortizzatori

Oltre alla cinematica pura, il comportamento dello sterzo e delle sospensioni è fortemente influenzato dagli elementi elastici e ammortizzanti.

Molle

Le molle hanno il compito di sostenere il peso del veicolo e di assorbire le asperità del terreno.

• Molle progressive: La costante elastica non è costante ma aumenta all'aumentare della compressione della molla. Questo consente un comportamento "morbido" iniziale che diventa "rigido" con l'aumentare della compressione, utile per gestire sia le piccole che le grandi sollecitazioni.
• Rigidità delle molle: Influisce su quasi tutti gli aspetti dinamici: reazione alle asperità, rigidità al rollio e al beccheggio. In generale, una molla più rigida diminuisce il grip della ruota corrispondente, mentre una molla più morbida lo aumenta. Molle rigide contrastano maggiormente il trasferimento di peso, ma possono far "saltellare" la macchina su strade con piccole asperità ravvicinate, riducendo la tenuta di strada.

Ammortizzatori

La maggior parte degli ammortizzatori è di tipo telescopico, costituito da un cilindro sigillato pieno d'olio e un pistone collegato a un'asta. L'ammortizzatore non influenza l'entità dei movimenti di rollio e beccheggio, ma solo la velocità con cui avvengono. È cruciale che l'ammortizzatore sia regolato in funzione della durezza della molla; non bisogna abbinare un ammortizzatore molto morbido a una molla molto rigida, o viceversa.

• Ammortizzatori duri con molle morbide: Il veicolo tornerà alla posizione originale molto lentamente dopo una compressione, con un comportamento poco reattivo ma molto dolce, tendendo a voler continuare a curvare una volta iniziato.
• Ammortizzatori morbidi con molle rigide: Il veicolo riprenderà la posizione originale molto velocemente, risultando molto reattivo e aggressivo ma più nervoso nella guida.

Queste regolazioni influenzano il comportamento a basse velocità (velocità del pistone rispetto al cilindro dell'ammortizzatore, non la velocità del veicolo), come nelle curve lente e su irregolarità a bassa frequenza.

La complessità e l'interconnessione di tutti questi elementi, dal semplice quadrilatero articolato agli avanzati sistemi di sospensione e sterzo, sottolineano l'importanza di una progettazione accurata per garantire prestazioni ottimali e sicurezza nel contesto automobilistico e non solo.
