Il sistema di raffreddamento di un veicolo è un complesso meccanismo di gestione termica, vitale per la longevità e l'efficienza del motore a combustione interna. In particolare, nei veicoli Subaru, l'architettura del circuito di raffreddamento presenta spesso peculiarità costruttive che differiscono dagli schemi convenzionali, come l'assenza del tappo di riempimento direttamente sul radiatore, una caratteristica che sposta la gestione della pressione e del rabbocco verso una vaschetta di espansione remota o un serbatoio dedicato. Comprendere come funziona il radiatore dell'auto è fondamentale per ogni proprietario o appassionato di meccanica che desideri mantenere il proprio veicolo in condizioni ottimali.
Architettura e funzionamento del radiatore nel sistema Subaru
Il radiatore dell'auto è un componente di grandi dimensioni del sistema di raffreddamento del motore. La sua funzione primaria è quella di fungere da scambiatore di calore, permettendo al liquido refrigerante, riscaldato dal passaggio attraverso il monoblocco e la testata, di cedere il calore accumulato all'ambiente esterno. È costituito da due vaschette che possono trovarsi sotto, sopra o ai lati del radiatore. Per aumentare la massa radiante e massimizzare la dissipazione del calore, la sua superficie è costituita da diversi tubi e alette.
A seconda del design, il liquido di raffreddamento scorre attraverso i tubi da un lato all’altro o dall’alto verso il basso. Quando l’auto è in movimento, l’aria entra e lo raffredda per convezione forzata. Quando l’auto è ferma o in caso di frequenti ripartenze e arresti del veicolo, invece, potrebbe attivarsi la ventola del radiatore, che garantisce il flusso d'aria necessario anche in assenza di velocità del veicolo.
Nei modelli Subaru che adottano radiatori privi di tappo superiore, il sistema è progettato per operare in un circuito sigillato che comunica con un serbatoio di espansione. Questa scelta progettuale serve a mantenere il circuito costantemente sotto pressione, garantendo che il liquido circoli senza formare bolle d'aria, le quali potrebbero causare surriscaldamenti localizzati o cavitazione nella pompa dell'acqua.
Diagnosi delle anomalie nel circuito di raffreddamento
Come posso capire se il radiatore dell'acqua è difettoso? Nel caso in cui si riscontrino perdite di liquido di raffreddamento o quando l’auto segnala costantemente una temperatura elevata del liquido, si può pensare a un guasto del radiatore. Comunque, considerato che questi segnali non sono inequivocabilmente legati al radiatore acqua, è necessario ispezionare accuratamente l’intero circuito di raffreddamento per individuare le possibili cause. In questo modo, è possibile evitare danni al motore.

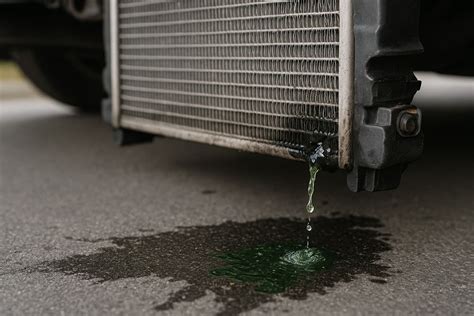

Un sintomo tipico di un radiatore ostruito o danneggiato è il surriscaldamento del motore durante la guida a velocità costante, poiché il flusso d'aria non è sufficiente a compensare la ridotta efficienza di scambio termico. Invece, una perdita esterna è spesso visibile come una macchia colorata (solitamente verde, blu o rosa a seconda del tipo di refrigerante) sotto l'auto, in corrispondenza del vano anteriore. Nei sistemi senza tappo sul radiatore, un'altra causa comune di malfunzionamento è il tappo del serbatoio di espansione difettoso, che non riesce più a mantenere la pressione di esercizio predefinita, causando l'ebollizione prematura del liquido.
Procedure di riparazione e gestione delle perdite
Come posso riparare il radiatore del motore? Una volta che avrai conferma che il problema sia legato al radiatore ad acqua, è necessario analizzare la situazione per capirne l’entità. Nel caso di piccole crepe, è possibile utilizzare un sigillante per radiatori come soluzione temporanea. Nel caso di fori più piccoli, è possibile saldare le zone interessate. Comunque, considerato il tempo necessario per la riparazione, generalmente conviene acquistare un nuovo radiatore.
Le saldature su radiatori in alluminio moderno sono operazioni complesse che richiedono attrezzature specifiche e non sempre garantiscono una tenuta duratura nel tempo. Poiché il radiatore è sottoposto a cicli termici costanti (espansione e contrazione dei metalli), una riparazione di fortuna potrebbe cedere improvvisamente sotto stress. Pertanto, la sostituzione rimane la soluzione più affidabile per garantire l'integrità del motore, specialmente in motori boxer ad alte prestazioni come quelli montati sulle Subaru.
Sostituzione professionale del radiatore
Come si sostituisce il radiatore dell'auto? Sostituire il radiatore dell'acqua è una scelta migliore e più sicura rispetto alla sua riparazione. Considerato che si deve lavorare in presenza di liquidi di raffreddamento dannosi per l’ambiente e in pressione, è importante avere una certa esperienza.
Per iniziare, il liquido di raffreddamento deve essere rimosso dal circuito e smaltito correttamente. A questo punto, tutti i componenti che si trovano davanti al radiatore - come paraurti e ventola - devono essere rimossi per avere accesso al radiatore. Ora, è necessario scollegare tutti i tubi e le flange prima di iniziare ad allentare le viti di fissaggio. Per installare il nuovo radiatore è sufficiente seguire questi passaggi in ordine inverso. A questo punto, si aggiunge un liquido di raffreddamento adatto e si spurga il circuito.
Il processo di spurgo è particolarmente critico nei veicoli Subaru. Poiché il radiatore non ha il tappo, l'aria intrappolata nel circuito deve essere eliminata attraverso la vaschetta di espansione o utilizzando appositi kit di spurgo sottovuoto per evitare sacche d'aria, che nel motore boxer potrebbero causare seri problemi di raffreddamento alle testate.
[Tutorial] Spurgo l'Impianto di Raffreddamento (Radiatore Grande Punto)
Considerazioni economiche e reperibilità dei componenti
Quanto costa un nuovo radiatore per auto? Se le prestazioni del sistema di raffreddamento del motore diminuiscono o noti una perdita di liquido, è necessario innanzitutto controllare l’intero sistema per individuare le eventuali cause. La fase di controllo e la sostituzione richiedono tempo e rappresentano buona parte dei costi che dovrai sostenere recandoti in officina. Se desideri risparmiare, puoi effettuare l’installazione da solo.
Su ATP Autoricambi puoi trovare radiatori dei migliori marchi come DASIS, TOPRAN e VALEO a un prezzo compreso tra 35 € e 400 €. Con il nostro marchio BESTPRICE, puoi acquistare radiatori per la tua macchina a prezzo vantaggioso. Fra i marchi presenti nel nostro catalogo, potrai trovare: ABAKUS, AUTO MEGABLUE, PRINT, DENSO, FRIGAIR, JP GROUP, PRASCO, TRUCKTEC. Acquista ora online su ATP Autoricambi il radiatore perfetto per la tua auto.
La scelta del radiatore corretto deve sempre basarsi sul codice originale del produttore o sulle specifiche tecniche del veicolo (cilindrata, tipo di cambio, presenza di aria condizionata). Un radiatore sottodimensionato non sarà in grado di gestire il carico termico del motore, portando a surriscaldamenti sistematici, mentre un componente di alta qualità garantisce la stessa efficienza di scambio termico del pezzo originale, proteggendo il propulsore da stress termici evitabili.
Approfondimenti sulla termodinamica del sistema di raffreddamento
Il ruolo del sistema di raffreddamento, nel suo complesso, va ben oltre la semplice dissipazione del calore. Esso deve mantenere il motore all'interno di una finestra di temperatura operativa estremamente stretta. Nel caso dei motori Subaru, caratterizzati da una configurazione orizzontale contrapposta, la gestione dei flussi del liquido refrigerante è ottimizzata per garantire una distribuzione uniforme del calore su entrambe le bancate.

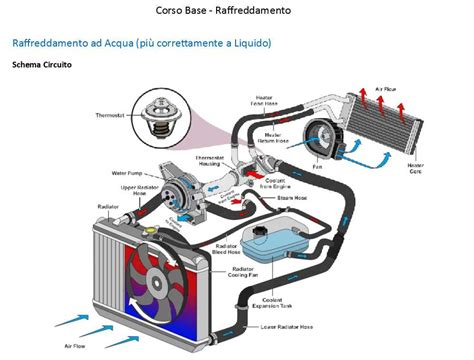

Il radiatore, in questo contesto, funge da polmone termico. La capacità di dissipazione è determinata dalla superficie di scambio e dalla velocità del fluido, ma anche dalla capacità del sistema di mantenere la pressione costante. L'uso di un radiatore senza tappo integrato, compensato da una vaschetta di espansione, permette di gestire meglio le variazioni di volume del liquido refrigerante durante il riscaldamento e il raffreddamento. Quando il motore si scalda, il liquido si espande e fluisce verso il serbatoio; quando si raffredda, la depressione richiama il liquido nel circuito.
Questa dinamica richiede che tutti i tubi di collegamento siano in condizioni perfette. Un tubo che mostra segni di invecchiamento, come screpolature o eccessiva morbidezza al tatto, dovrebbe essere sostituito contestualmente al radiatore. La manutenzione preventiva del sistema di raffreddamento non solo previene guasti improvvisi, ma ottimizza anche il rendimento termodinamico del motore, influenzando positivamente il consumo di carburante e la riduzione delle emissioni nocive. Una corretta manutenzione del radiatore, pur apparendo come un intervento di routine, è in realtà la prima difesa del motore contro guasti catastrofici che potrebbero richiedere la rettifica della testata o, nei casi peggiori, la sostituzione dell'intero blocco motore.
