Il sistema di riscaldamento di un'automobile, fondamentale per garantire comfort durante i mesi più freddi, si basa su un componente chiave: il radiatore del riscaldamento. Questo dispositivo, spesso trascurato ma essenziale, svolge un ruolo analogo al radiatore principale del motore, ma con uno scopo differente: riscaldare l'abitacolo. Comprendere dove si trova, come funziona e come mantenerlo efficiente è cruciale per un corretto funzionamento del sistema di climatizzazione del veicolo.
Dove si Trova il Radiatore del Riscaldamento?

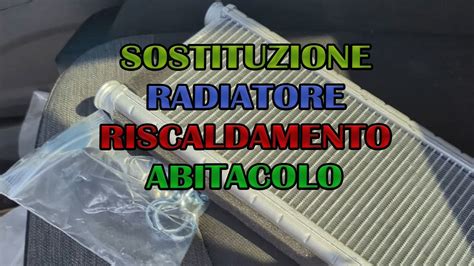

Il radiatore del riscaldamento, conosciuto anche come scambiatore di calore dell'impianto di riscaldamento, si trova generalmente all'interno del cruscotto del veicolo, in prossimità del ventilatore dell'abitacolo. Per essere più specifici, il radiatore del riscaldamento è collocato dietro il pannello del cruscotto e spesso è accessibile rimuovendo alcune parti del pannello stesso o accedendo da sotto il cruscotto.
Questo posizionamento strategico permette al flusso d'aria generato dal ventilatore di passare attraverso le alette del radiatore, assorbendo il calore prima di essere immesso nell'abitacolo. La sua ubicazione all'interno del cruscotto, sebbene non immediatamente visibile, è una componente integrante del sistema di climatizzazione.
Come Funziona il Radiatore del Riscaldamento?
Il funzionamento del radiatore del riscaldamento è strettamente legato al circuito di raffreddamento del motore. I motori a combustione interna producono un'enorme quantità di calore durante il loro funzionamento, una parte del quale viene dissipata attraverso il liquido refrigerante. Questo liquido caldo viene quindi convogliato, tramite due tubi, dal motore al radiatore del riscaldamento.
Il processo inizia con l'aria che viene introdotta nell'abitacolo attraverso un condotto posizionato in una zona ad alta pressione, generalmente vicino alla parte anteriore dell'auto. Questo flusso d'aria viene poi indirizzato verso il radiatore del riscaldamento. Passando attraverso il nucleo del radiatore, l'aria assorbe il calore dal liquido refrigerante che circola al suo interno. L'aria riscaldata viene quindi immessa nell'abitacolo, aumentando la temperatura interna.
Il sistema diventa più complesso quando si tratta di regolare la temperatura interna. Senza un meccanismo di compensazione, la temperatura del radiatore del riscaldamento interno della tua auto dipenderebbe direttamente dalla temperatura del motore. Per ovviare a questo, vengono impiegati diversi metodi. Un approccio comune, specialmente nelle auto più datate, prevede l'utilizzo di una valvola che regola la quantità di liquido refrigerante che entra nel radiatore del riscaldamento, permettendo così di modulare la temperatura dell'aria immessa nell'abitacolo.
In sistemi più avanzati, specialmente quelli dotati di climatizzatore automatico, il modulo consente un controllo più sofisticato. A seconda dell'azione di climatizzazione richiesta, la ventola può incanalare l'aria verso il nucleo riscaldante o verso l'evaporatore (per il raffreddamento). Se l'aria passa attraverso l'evaporatore, la sua temperatura scende, e l'aria fresca viene immessa nell'abitacolo attraverso le bocchette dell'aria condizionata.
Sistema di raffreddamento del motore / come funziona? (animazione 3D)
Manutenzione e Potenziali Problemi
Una corretta manutenzione del sistema di raffreddamento è fondamentale anche per il buon funzionamento del radiatore del riscaldamento. Eventuali sacche d'aria nel sistema di raffreddamento possono infatti impedire al radiatore del riscaldamento di ricevere un'adeguata fornitura di refrigerante. Questo può accadere quando il liquido di raffreddamento viene sostituito senza uno spurgo adeguato del sistema, un'operazione necessaria su molti veicoli per rimuovere queste sacche d'aria.

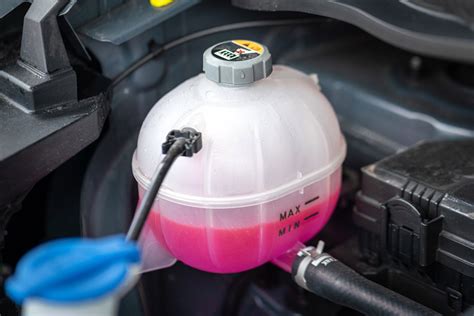

La sostituzione del liquido di raffreddamento è un'operazione di manutenzione ordinaria che contribuisce a mantenere efficiente l'intero sistema. Esistono diverse tipologie di liquidi refrigeranti, come il Paraflù UP e il Paraflù UP "pronto all'uso". La differenza principale risiede nella loro preparazione: il Paraflù UP "concentrato" necessita di essere diluito con acqua distillata secondo le proporzioni indicate sulla confezione, mentre la versione "pronto all'uso" è già miscelata e pronta per essere versata direttamente nell'impianto. Per i rabbocchi, la versione "pronto all'uso" è indubbiamente più comoda. Per una sostituzione completa, invece, può essere conveniente valutare quale delle due opzioni risulti economicamente più vantaggiosa in termini di quantità necessaria.
Prima di procedere alla sostituzione del liquido, è spesso consigliabile effettuare un risciacquo dell'impianto per rimuovere eventuali residui o impurità. Questo può essere fatto riempiendo l'impianto con acqua e facendola circolare per un po' di tempo, magari facendo aprire il termostato, per poi svuotare nuovamente il sistema.
È importante ricordare che il liquido di raffreddamento è una sostanza chimica che, pur avendo un odore gradevole e dolce, è tossica. È quindi fondamentale non ingerirlo e tenerlo lontano dalla portata di animali domestici, in particolare cani, che potrebbero esserne attratti. Il recupero del vecchio refrigerante e dell'acqua utilizzata per i risciacqui è una pratica importante per evitare l'inquinamento ambientale.
Variazioni e Componentistica
Nel contesto della Fiat Panda, in particolare con motorizzazioni come il 1.2 60cv (motore 188A4000), possono emergere alcune peculiarità relative alla componentistica e al percorso di alcuni elementi, come il sistema di climatizzazione. Sebbene la base produttiva di molti modelli Panda sia lo stabilimento di Tychy in Polonia, non si può escludere a priori che vi siano state delle variazioni nella componentistica utilizzata nel corso della produzione o per specifici allestimenti. Ad esempio, il percorso del sistema di climatizzazione può differire leggermente tra i vari modelli, influenzando l'accessibilità di alcuni componenti. Anche la tipologia di fascette utilizzate per il fissaggio di alcuni tubi può variare, con alcune che richiedono di essere distrutte per essere rimosse.
In alcuni casi, si è ipotizzata la possibilità che vi fosse una condivisione di componenti, come radiatori e vaschette, con altri modelli, come la Fiat 500, soprattutto in periodi di forte richiesta. Tuttavia, queste sono ipotesi che richiedono un'analisi più approfondita della catena di approvvigionamento e della produzione.
Complessità dell'Intervento

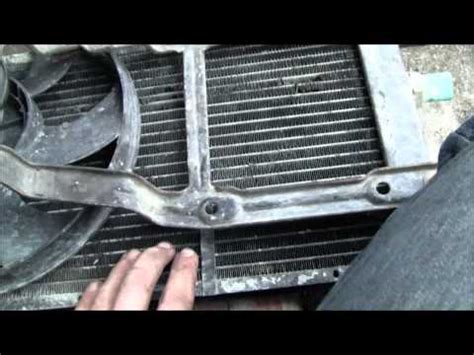

L'accesso e l'eventuale sostituzione del radiatore del riscaldamento possono essere operazioni complesse. Spesso è necessario smontare diverse parti del cruscotto, un compito che generalmente richiede l'intervento di un tecnico specializzato o di un meccanico esperto. È quindi importante essere sicuri che il radiatore del riscaldamento sia effettivamente la causa del malfunzionamento del sistema di riscaldamento prima di intraprendere un intervento che può essere dispendioso in termini di tempo e costi.
La comprensione del funzionamento e della posizione di questo componente è il primo passo per affrontare eventuali problemi legati al sistema di riscaldamento dell'auto, garantendo un ambiente confortevole durante ogni viaggio.
