L'installazione corretta degli iniettori di carburante Caterpillar (CAT) è fondamentale per garantire prestazioni ottimali del motore e prolungarne la durata utile. Questa guida illustra le procedure di installazione essenziali e le precauzioni chiave, applicabili alla maggior parte dei motori diesel CAT, inclusi i modelli C7, C9, C15 e altri. È sempre consigliabile fare riferimento al Manuale di Servizio Ufficiale Caterpillar (SIS) per le specifiche esatte.
Per gli acquirenti B2B e i partner all'ingrosso, EnginesWorld è un fornitore globale di iniettori di carburante Caterpillar di qualità OEM. Siamo specializzati nella distribuzione all'ingrosso di parti di motori diesel, offrendo soluzioni convenienti a gestori di flotte, società di noleggio di attrezzature e ricostruttori di motori in tutto il mondo.
1. Preparativi Pre-Installazione
Una preparazione meticolosa è il primo passo per un'installazione di successo degli iniettori. Questo include la pulizia accurata dell'area di lavoro e l'ispezione approfondita dei componenti.
1.1 Pulizia dell'Area di Installazione
È imperativo assicurarsi che il foro dell'iniettore, il rail del carburante e le superfici di tenuta siano completamente privi di detriti, accumuli di carbonio o trucioli metallici. L'uso di strumenti di pulizia professionali e aria compressa è essenziale. La sostituzione di tutti i sigilli monouso, inclusi O-ring, rondelle in rame e guarnizioni, è una pratica obbligatoria. Il riutilizzo di vecchi componenti di tenuta è severamente vietato, poiché può portare a perdite di carburante e a guasti prematuri dell'iniettore.
1.2 Ispezione dei Componenti
Prima di procedere con l'installazione, è cruciale verificare che il nuovo modello di iniettore di carburante corrisponda alle specifiche del motore controllando attentamente il codice articolo. L'ispezione del foro dell'iniettore è altrettanto importante per individuare eventuali filettature danneggiate o usurate, assicurandosi che non vi siano bave o deformazioni. Per i modelli che richiedono regolazioni di precisione, è necessario misurare l'altezza di sporgenza dell'iniettore utilizzando strumenti specializzati, come ad esempio il misuratore Caterpillar 1U-6696.
2. Processo di Installazione Passo Dopo Passo
L'installazione fisica dell'iniettore richiede attenzione ai dettagli per garantire una tenuta corretta e un funzionamento affidabile.
2.1 Lubrificazione e Sigillatura
Prima di inserire l'iniettore, applicare un sottile strato di olio motore pulito e lubrificante approvato da Caterpillar (ad esempio, il lubrificante 1U-6396) agli O-ring e alle superfici di tenuta dell'iniettore. È fondamentale assicurarsi che la rondella in rame o acciaio sia posizionata correttamente nel foro dell'iniettore prima dell'installazione. Una corretta lubrificazione previene danni durante l'inserimento e garantisce una buona tenuta iniziale.
2.2 Installazione dell'Iniettore

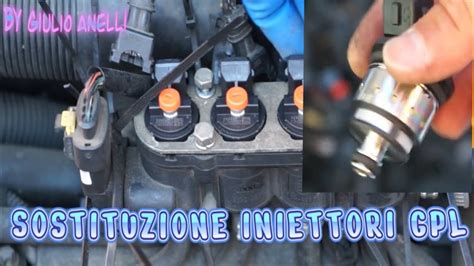

Inserire l'iniettore di carburante verticalmente nel foro per evitare disallineamenti che potrebbero causare guasti alla tenuta. Fissare provvisoriamente l'iniettore serrando a mano i bulloni o le staffe di fissaggio prima di applicare la coppia di serraggio finale. Questo passaggio consente di posizionare correttamente l'iniettore prima di applicare le forze di serraggio.
2.3 Serraggio a Coppia
Utilizzare una chiave dinamometrica calibrata per serrare gradualmente i dispositivi di fissaggio. La procedura di serraggio a coppia è critica e varia a seconda del modello di motore. Ad esempio, i bulloni di serraggio dell'iniettore per il motore C9 richiedono un serraggio in due fasi: prima a 20 N·m, seguito da un ulteriore giro di 90°. È severamente vietato serrare eccessivamente, poiché ciò potrebbe causare la deformazione del corpo dell'iniettore o danni alla testata del cilindro. Il rispetto delle specifiche di coppia è essenziale per la longevità del componente e del motore.
La maggior parte dei meccanici sbaglia 😬 Ecco come installare gli iniettori CAT C9 nel modo CORRE...
2.4 Collegamento del Sistema di Alimentazione
Durante l'installazione delle linee del carburante ad alta pressione o dei collegamenti common rail, è fondamentale assicurarsi che tutti i raccordi siano puliti e serrati nella sequenza corretta. Alcuni modelli, come i sistemi di alimentazione ad alta pressione del C15, richiedono l'uso di morsetti di bloccaggio specializzati per garantire una connessione sicura e a prova di perdite.
3. Controlli Post-Installazione
Dopo aver completato l'installazione fisica degli iniettori, sono necessarie alcune verifiche per assicurarsi che tutto funzioni correttamente e per identificare potenziali problemi.
3.1 Prova di Tenuta
Prima di avviare il motore, è necessario attivare manualmente il sistema di alimentazione per spurgare l'aria e prevenire l'avviamento a secco. Una volta avviato il motore al minimo, ispezionare attentamente l'area di alloggiamento dell'iniettore e i collegamenti della linea del carburante per rilevare eventuali perdite di carburante. La presenza di perdite indica un problema di tenuta che deve essere risolto immediatamente.
3.2 Verifica delle Prestazioni
L'utilizzo del software diagnostico Caterpillar ET (Electronic Technician) permette di controllare i tassi di bilanciamento degli iniettori. Se i valori registrati si discostano in modo significativo da quelli previsti, potrebbe essere necessaria una nuova calibrazione o la sostituzione dell'iniettore. Oltre ai controlli diagnostici, è importante ascoltare il funzionamento del motore: qualsiasi battito anomalo o mancata accensione potrebbe indicare un'installazione non corretta.
3.3 Serraggio dei Bulloni
Dopo aver portato il motore alla normale temperatura di esercizio, spegnerlo e lasciarlo raffreddare. Ricontrollare la coppia di serraggio dei bulloni di fissaggio degli iniettori, poiché la dilatazione termica può influenzare il fissaggio iniziale. Questo controllo periodico aiuta a mantenere l'integrità della tenuta nel tempo.
4. Considerazioni Chiave per una Corretta Installazione dell'Iniettore
Oltre alle procedure di base, ci sono diversi fattori critici da considerare per garantire un'installazione duratura e affidabile degli iniettori Caterpillar.
4.1 Specifiche di Coppia Variabili
È importante sottolineare che le specifiche di coppia variano significativamente in base al modello di motore. Ad esempio, i bulloni di serraggio degli iniettori per il Caterpillar 3406E richiedono una coppia di 8±1 N·m, mentre i motori C18 possono richiedere fino a 60 N·m. Pertanto, è indispensabile fare sempre riferimento alle linee guida specifiche fornite nel sistema SIS di Caterpillar per ogni modello di motore.
4.2 Prevenzione della Contaminazione del Sistema di Alimentazione

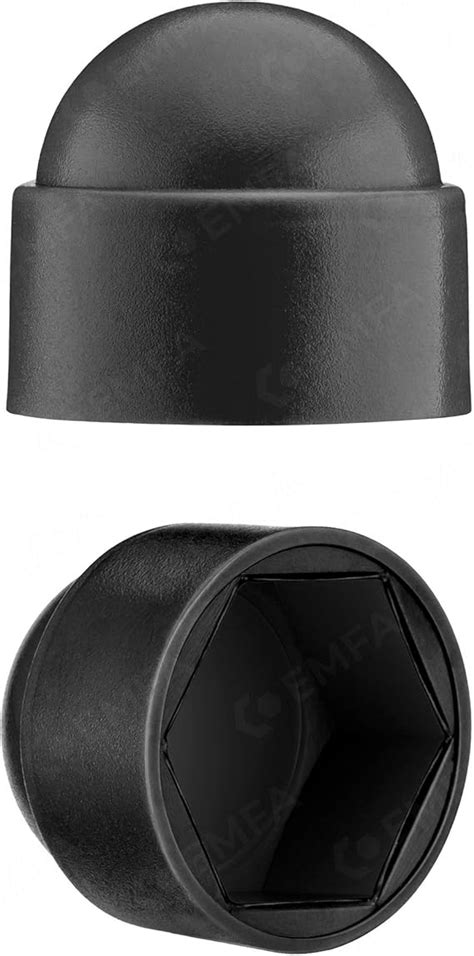

La contaminazione del sistema di alimentazione è una delle cause più comuni di guasto degli iniettori. Per prevenire l'ingresso di sporco e detriti nelle tubazioni del carburante ad alta pressione, è fondamentale utilizzare cappucci protettivi durante le operazioni di manutenzione e installazione.
4.3 Calibrazione ECM
Nei motori a controllo elettronico, gli iniettori appena installati potrebbero richiedere aggiornamenti dell'ECM (Engine Control Module) o la programmazione del codice Trim per ottimizzare l'erogazione del carburante. Questi passaggi assicurano che l'unità di controllo motore sia a conoscenza delle caratteristiche specifiche dei nuovi iniettori, garantendo così prestazioni ottimali e una corretta gestione del carburante.
5. Errori di Installazione Comuni da Evitare
La conoscenza degli errori più frequenti commessi durante l'installazione degli iniettori può aiutare a prevenirli e garantire un lavoro ben fatto.
- Mancata pulizia corretta del foro dell'iniettore: Questo errore può causare problemi di tenuta, portando a perdite di carburante o a un'erogazione imprecisa.
- Installazione errata della rondella o utilizzo di uno spessore di rondella errato: Ciò influisce sulla profondità di alloggiamento dell'iniettore, compromettendo la tenuta e il corretto funzionamento.
- Applicazione di coppia eccessiva: Come già menzionato, questo può causare la deformazione del corpo dell'iniettore o danni alla testata del cilindro, con conseguenze potenzialmente gravi sul motore.
Per accedere agli ultimi bollettini di servizio tecnico (TSB) e agli aggiornamenti di manutenzione, è necessario fare riferimento al Sistema Informativo di Servizio (SIS) di Caterpillar, che include documenti come SEBD e REHS. In caso di dubbi o incertezze, è sempre consigliabile consultare un tecnico diesel Caterpillar certificato per garantire un'installazione professionale e a regola d'arte.
Perché Scegliere EnginesWorld come Fornitore all'Ingrosso di Iniettori di Carburante Caterpillar?
EnginesWorld è un fornitore globale affidabile, specializzato nella fornitura all'ingrosso di ricambi per motori diesel, inclusi iniettori di carburante, turbocompressori, testate dei cilindri e altro ancora. Ci rivolgiamo a:
- Officine di riparazione e ricostruzione motori: Forniamo un approvvigionamento affidabile di iniettori di carburante ad alte prestazioni.
- Operatori di flotte e società di noleggio attrezzature: Offriamo acquisti all'ingrosso con soluzioni economiche per ottimizzare i costi di manutenzione.
- Distributori e rivenditori: Garantiamo parti di qualità OEM con prezzi all'ingrosso competitivi.
- Acquirenti B2B alla ricerca di partnership a lungo termine: Disponiamo di un inventario stabile e offriamo spedizioni globali.
🌎 Spedizioni globali e sconti per ordini all'ingrosso
Con una rete logistica internazionale efficiente, assicuriamo consegne rapide e sicure operando in Nord America, Europa, Australia e Sud America.
📩 Contattaci per informazioni sui prezzi all'ingrosso e sulle vendite all'ingrosso.
Tipologie di Iniettori Caterpillar: HEUI vs. Common Rail
Con l'avvento dell'elettronica Caterpillar e Perkins, abbiamo assistito all'adozione di sistemi di controllo della quantità e della pressione del carburante che sfruttano la pressione dell'olio. Questo metodo, impiegato principalmente sui motori C7 e C9 in applicazioni navali, di movimento terra e per generatori di corrente, è denominato HEUI (Hydraulic Electronic Unit Injector). Solo grazie all'utilizzo di ricambi di eccellente qualità e attrezzature dedicate si riesce a garantire una riparazione di qualità per questi sistemi.
Nelle serie di motori più piccole, denominate C4.4 e C6.6, troviamo invece il sistema Common Rail. Questo sistema permette di gestire separatamente la pressione di iniezione e la quantità di carburante iniettata, offrendo una maggiore flessibilità e precisione nel controllo dell'erogazione del carburante. La comprensione di queste differenze tecnologiche è cruciale per una corretta diagnosi e manutenzione.
