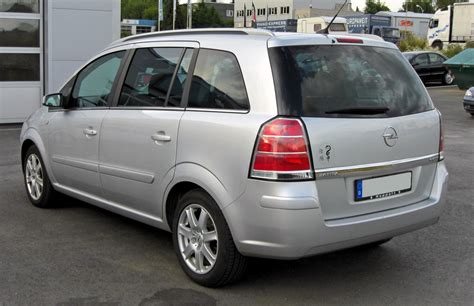

L'Opel Zafira B, un popolare monovolume compatto prodotto dalla divisione europea di General Motors (GM) a partire dal 1999, ha visto la sua seconda generazione debuttare in Europa nel 2004, con le vendite iniziate nel 2005. Condividendo la piattaforma con i modelli Astra H/C, la Zafira B è nota per la sua versatilità e praticità. Un aspetto fondamentale per il comfort di guida, specialmente nei mesi più caldi, è il sistema di climatizzazione. Questo articolo si propone di esplorare in dettaglio il funzionamento elettrico del climatizzatore, con un focus particolare sui modelli a benzina, analizzando lo schema dei fusibili e dei relè, e offrendo spunti per la risoluzione dei problemi, come quello di un climatizzatore che funziona in modo intermittente o non si disattiva.

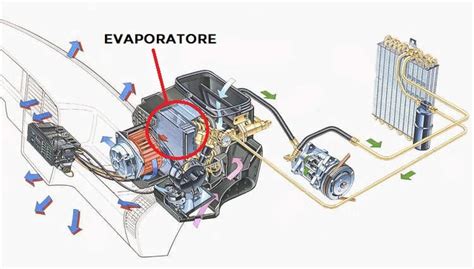

Comprendere il Sistema di Climatizzazione Automatica
La Zafira B, dotata di climatizzatore automatico, gestisce la temperatura interna del veicolo in modo indipendente, regolando automaticamente la velocità della ventola, la distribuzione dell'aria e l'attivazione del compressore del climatizzatore. Questo sistema si basa su una complessa rete di sensori, attuatori, fusibili e relè che lavorano in sinergia per mantenere il comfort desiderato.
La Rete Elettrica: Fusibili e Relè Cruciali per il Climatizzatore
La corretta funzionalità del sistema di climatizzazione è strettamente legata all'integrità dei componenti elettrici che lo alimentano e lo controllano. Opel Zafira B (seconda generazione; Indice B), prodotta tra il 2005 e il 2015, presenta diverse scatole dei portafusibili e moduli relè che meritano un'analisi approfondita.

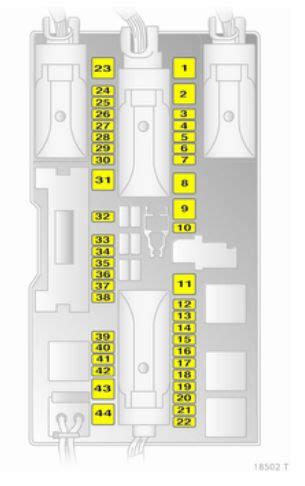

La Scatola dei Fusibili nel Bagagliaio
Una delle principali scatole dei fusibili si trova nel bagagliaio, sul lato sinistro, dietro il rivestimento. Questa posizione, sebbene non immediatamente accessibile, ospita componenti vitali per diversi sistemi del veicolo.
Esempi di Fusibili e Relè nella Scatola del Bagagliaio (Tipo 1):
- K5. - Relè Compressore, climatizzatore (collegato ai fusibili FE33, F50): Questo relè è fondamentale per l'attivazione del compressore del climatizzatore, il cuore del sistema di raffreddamento.
- F50. - Climatizzatore AC (al relè K5) - 10A: Questo fusibile protegge il circuito del climatizzatore collegato al relè K5. Un valore di 10A indica una protezione per un circuito a basso assorbimento.
Esempi di Fusibili nella Scatola del Bagagliaio (Tipo 2):
- 4. - Riscaldamento/climatizzazione/regolazione della climatizzazione (HVAC) - 5A: Questo fusibile alimenta direttamente il modulo di controllo del sistema HVAC. Un valore basso di 5A suggerisce che protegge un circuito di controllo piuttosto che un componente ad alto assorbimento.
- 14. - Climatizzazione - 7,5A: Un altro fusibile dedicato alla climatizzazione, con un'amperaggio leggermente superiore, che potrebbe proteggere una parte specifica del sistema o un circuito di supporto.
È importante notare che la presenza di "Vuoto" nelle liste dei fusibili indica slot non utilizzati o riservati a specifiche configurazioni del veicolo.
La Scatola dei Fusibili nel Vano Motore
Un'altra area cruciale per il sistema elettrico, incluso il climatizzatore, è la scatola dei fusibili situata nel vano motore. Questa unità si trova solitamente sul lato sinistro, vicino alla batteria, e può essere divisa in una scatola fusibili principale e una scheda di potenza per gli elementi ad alta tensione.
Esempi di Fusibili nella Scatola Fusibili Principale nel Vano Motore:
- F3. - Riscaldamento/climatizzazione - 40A: Un fusibile di amperaggio elevato che protegge componenti significativi del sistema di climatizzazione, probabilmente il motore del ventilatore o il compressore stesso.
- F4. - Riscaldamento/climatizzazione - 40A: Simile a F3, indica un circuito con un elevato assorbimento di corrente.
- F16. - Clacson, ABS, interruttore luci di stop, riscaldamento/climatizzatore - 5A: Questo fusibile mostra come diversi sistemi possano essere interconnessi, con un fusibile da 5A che protegge la parte del climatizzatore che riceve segnali da questi altri componenti.
- F17. - Riscaldamento/climatizzatore, riscaldamento filtro carburante - 20A / 25A: Indica la protezione di circuiti legati sia al climatizzatore che al riscaldamento del filtro del carburante, evidenziando possibili interdipendenze.
- F27. - Riscaldamento/aria condizionata - 7,5A: Un ulteriore fusibile che supporta il sistema di climatizzazione.
Esempi di Relè nella Scatola Fusibili Principale nel Vano Motore:
- 8. - Relè motore ventola riscaldamento/climatizzazione: Questo relè controlla l'alimentazione del motore della ventola interna.
- 9. - Relè frizione magnetica compressore climatizzatore: Questo relè è responsabile dell'attivazione della frizione che innesta il compressore del climatizzatore.
La Scheda di Potenza e i Moduli Relè Individuali
Oltre alle scatole fusibili, il vano motore ospita una scheda di potenza con elementi ad alta tensione e moduli relè individuali situati esternamente all'unità principale.
Esempi di Fusibili sulla Scheda di Potenza:
- FB1. - Hardtop elettroidraulico HT - 50A: Sebbene non direttamente correlato al climatizzatore, questo fusibile di alto amperaggio protegge un componente ad alto assorbimento.
- FB5. - REC / Scatola fusibili posteriore - 80A: Fusibile di amperaggio molto elevato che alimenta la scatola fusibili posteriore, indicando un'importante distribuzione di corrente.
- FB6. - REC / Scatola fusibili posteriore - 80A: Simile a FB5, rafforza l'idea di una significativa distribuzione di potenza verso la parte posteriore del veicolo.
Esempi di Moduli Relè Individuali:
- K30A. e K30B. - Ventola radiatore (FE5, FE6): Questi relè controllano le ventole di raffreddamento del radiatore, che indirettamente influenzano le prestazioni del sistema di climatizzazione mantenendo la temperatura del refrigerante del motore sotto controllo.
- K84 LD/RD. - Unità di azionamento (capote convertibile) (FB1): Riguarda i modelli cabriolet, ma evidenzia la modularità del sistema.
Diagnosi e Risoluzione dei Problemi: Il Caso del Climatizzatore Intermittente
Il problema descritto di un climatizzatore che "delle volte funzionava e delle volte no", fino a non potersi disattivare, è un classico sintomo di un problema di contatto elettrico, spesso legato ai pulsanti di comando.
Vauxhall Zafira heater climate box change is very difficult 😲😲😲 #mechanic #carfix #automobile
Nel caso specifico, l'utente ha identificato che spruzzando un prodotto per pulire i contatti elettrici tra l'interruttore dell'aria condizionata e quello del riciclo dell'aria (componenti fisicamente vicini), tutto è tornato a funzionare. Questo suggerisce che i contatti all'interno di uno o entrambi questi interruttori erano sporchi, ossidati o usurati, causando una connessione intermittente o un blocco.
Approfondimento sul Problema dei Contatti:
I pulsanti di comando del climatizzatore, come molti altri interruttori in un veicolo, sono soggetti a usura e contaminazione nel tempo. Polvere, umidità e residui possono accumularsi sui contatti elettrici interni, impedendo il corretto flusso di corrente. Questo può manifestarsi in vari modi:
- Funzionamento intermittente: Il pulsante funziona solo quando viene premuto in un certo modo o in determinate condizioni.
- Mancato funzionamento: Il pulsante non risponde affatto.
- Funzionamento anomalo: Come nel caso descritto, un comando di attivazione potrebbe non venire riconosciuto, impedendo la disattivazione del sistema.
La Soluzione del Contatto Pulito:
L'uso di un prodotto specifico per la pulizia dei contatti elettrici è una soluzione comune ed efficace per questo tipo di problemi. Questi prodotti sono formulati per sciogliere ossidazione, grasso e sporco dai contatti metallici senza danneggiare le parti in plastica o gomma circostanti. L'applicazione mirata, spesso tramite una sottile cannuccia, permette di raggiungere i contatti interni dell'interruttore. Una volta spruzzato, è consigliabile azionare il pulsante diverse volte per distribuire uniformemente il prodotto e rimuovere i contaminanti.
Altri Componenti Elettronici Rilevanti per il Climatizzatore
Oltre ai fusibili e ai relè, numerosi altri moduli elettronici interagiscono con il sistema di climatizzazione, influenzandone il funzionamento e la diagnostica.
- Modulo di comando elettronico dell'aria condizionata: Questo modulo centrale riceve input dai sensori e dai comandi dell'utente, e gestisce l'attivazione del compressore, la velocità della ventola e la distribuzione dell'aria.
- Sensori di temperatura: Sensori interni ed esterni misurano la temperatura dell'abitacolo e dell'ambiente esterno, fornendo dati essenziali al modulo di comando per la regolazione automatica.
- Sensore qualità aria: In alcuni modelli, questo sensore rileva la qualità dell'aria esterna e può attivare automaticamente la modalità di ricircolo per evitare l'ingresso di inquinanti.
- Modulo di comando multifunzionale (1 e 2): Questi moduli integrati nelle scatole fusibili gestiscono una vasta gamma di funzioni, tra cui l'attivazione del climatizzatore, la pompa del carburante e altri sistemi essenziali.
Considerazioni sulla Manutenzione e la Prevenzione
Mantenere puliti i contatti elettrici, in particolare quelli degli interruttori più utilizzati come quelli del climatizzatore, può prevenire molti problemi di funzionamento intermittente. Una revisione periodica dei fusibili per assicurarsi che siano integri e correttamente dimensionati è altrettanto importante. In caso di malfunzionamenti persistenti, la diagnostica elettronica tramite un computer di bordo o uno strumento di diagnosi specifico può aiutare a identificare guasti a sensori, attuatori o al modulo di controllo del climatizzatore.
La comprensione dello schema elettrico della Zafira B, come dettagliato in questo articolo, fornisce una solida base per affrontare e risolvere i problemi relativi al sistema di climatizzazione, garantendo un comfort ottimale durante ogni viaggio.
