Guida Completa alla Revisione del VANOS BMW M3 E46

Introduzione al Sistema VANOS e alla Sua Importanza

Il VANOS, acronimo di Variable Nockenwellen Steuerung, è un'unità fondamentale sviluppata da BMW che implementa la fasatura variabile delle valvole di aspirazione e/o di scarico. Questo sistema avanzato consente al motore di ottimizzare l'erogazione di potenza e la coppia motrice su tutto l'arco di giri, migliorando al contempo l'efficienza dei consumi e riducendo le emissioni. Grazie al VANOS, un motore BMW può adattare il momento di apertura e chiusura delle valvole in base alle condizioni di guida, garantendo prestazioni ottimali sia a bassi che ad alti regimi.

Con il tempo e l'utilizzo, tuttavia, i componenti del VANOS possono usurarsi, portando a malfunzionamenti che si manifestano con una serie di sintomi problematici. Questi possono includere rumorosità anomale dal motore, perdita di potenza, aumento dei consumi di carburante e la comparsa di codici di errore specifici nella gestione del motore, spesso legati direttamente al sistema VANOS. La revisione di questa unità diventa quindi essenziale per ripristinare le prestazioni originali del veicolo e garantire la sua affidabilità a lungo termine.

VanosRepair, ad esempio, è specializzato nella revisione dei VANOS BMW, offrendo una vasta gamma di set di revisione e ricambi a prezzi competitivi. L'azienda si impegna a fornire solo ricambi di alta qualità, equivalenti agli originali BMW, selezionando marchi affidabili come Beisan Systems, Elring, FEBI Bilstein e Victor Reinz. Questo approccio elimina i dubbi sulla scelta dei componenti, offrendo soluzioni complete e convenienti.

Fasi Preliminari della Revisione del VANOS

La revisione del VANOS di una BMW M3 E46 richiede un'attenta preparazione e una serie di passaggi specifici, iniziando dalla rimozione delle componenti essenziali per accedere all'unità. Ad esempio, è stata recentemente effettuata una revisione completa del VANOS su una BMW E46 M3 Mineralsilber del marzo 2006, con un chilometraggio relativamente basso e ben mantenuta, dotata di uno scarico Scorpion ma per il resto meccanicamente standard.

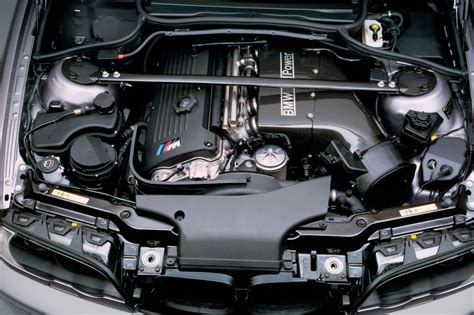

Il primo passo fondamentale è lo smontaggio del vano motore. Questo include la rimozione di tutte le coperture e dei componenti che ostacolano l'accesso al VANOS. Una volta esposto il motore, si procede all'allentamento dei bulloni dei mozzi delle camme. Questa operazione permette di spostare gli alberi a camme nella posizione corretta per il bloccaggio.

Durante questa fase preliminare, possono emergere delle complicazioni. Nel caso specifico menzionato, la camma di scarico risultava eccessivamente avanzata. Questa condizione impedisce il bloccaggio della camma fino a quando il VANOS non viene rimosso, una problematica che è stata poi risolta in una fase successiva del processo di revisione.

Successivamente, si procede al bloccaggio del motore. La pedivella viene bloccata per immobilizzare l'albero motore, e poi si blocca almeno la camma di aspirazione. Questo assicura che il motore rimanga in una posizione fissa e sicura durante le operazioni di smontaggio e rimontaggio del VANOS. Durante l'ispezione, è stata riscontrata un'usura minima del disco della pompa dell'olio, indicando una buona condizione generale di questa specifica componente.

La Revisione dell'Unità VANOS: Disco Pompa dell'Olio e Riparazione del Rattle

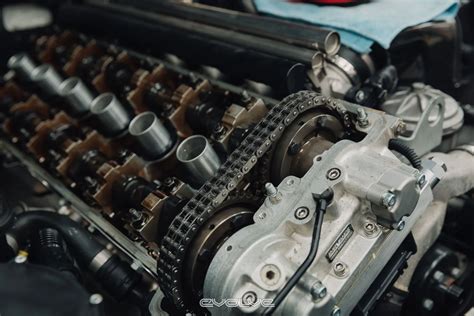

Una volta completate le fasi preliminari di smontaggio e bloccaggio del motore, si procede con la revisione vera e propria dell'unità VANOS. Il primo componente a cui si dedica attenzione è il disco della pompa dell'olio. Questo disco è cruciale per il corretto funzionamento del VANOS, poiché regola la pressione dell'olio necessaria per la variazione della fasatura delle valvole. La sua integrità è fondamentale, e la minima usura, sebbene non sempre critica, va attentamente valutata.

Successivamente, si passa alla rimozione dei mozzi e degli alberi scanalati dagli alberi a camme. Questa operazione è preparatoria per l'intervento noto come "rattle repair", ovvero la riparazione del rumore di sferragliamento, un problema comune nei sistemi VANOS più datati. Questo rumore è solitamente causato dall'usura delle tolleranze tra i componenti, in particolare all'interno dei mozzi e degli ingranaggi.

Prima di procedere con la riparazione del rattle, è essenziale sostituire la guida superiore del tendicatena. Questa componente, insieme alla rondella di tenuta, viene sostituita con un ricambio originale BMW nuovo. La catena viene poi rimontata (senza il tendicatena in questa fase) e si procede alla sostituzione dei bulloni della boccola della ruota dentata. Questi bulloni sono notoriamente soggetti ad allentarsi nel tempo. BMW ha introdotto un aggiornamento per risolvere questo problema: i vecchi bulloni avevano una testa esagonale da 5 mm, mentre i nuovi utilizzano una testa Torx T30, più robusta e meno propensa a svitarsi. Questi nuovi bulloni vengono montati sulle ruote dentate con l'ausilio di nuovi bulloni di fissaggio.

Con queste operazioni completate, l'unità VANOS può essere rimontata, utilizzando una nuova guarnizione per assicurare una tenuta perfetta. La corretta installazione di tutti questi componenti è cruciale per il ripristino della funzionalità e per eliminare il fastidioso rumore di sferragliamento, tipico di un VANOS usurato.

Pulizia e Sostituzione dei Componenti del Pacchetto Solenoidi

Una fase critica nella revisione completa del VANOS è la pulizia e la manutenzione del pacchetto solenoidi. Le elettrovalvole sono componenti elettromeccanici che controllano il flusso dell'olio all'interno del sistema VANOS, influenzando direttamente la fasatura delle valvole. Con il tempo, depositi di olio e detriti possono accumularsi all'interno delle valvole, compromettendone il funzionamento e la reattività.

Per una pulizia efficace, si utilizzano magneti per aprire e chiudere le valvole in sequenza. Questa procedura permette di espellere i detriti e di garantire che tutti i passaggi interni siano liberi da ostruzioni, consentendo un flusso d'olio ottimale. Una pulizia approfondita è fondamentale per ripristinare la piena funzionalità delle elettrovalvole e prevenire futuri malfunzionamenti.

Il passo finale per il pacchetto solenoidi è la sostituzione del microfiltro e degli O-ring associati. Il microfiltro, solitamente un ricambio originale BMW, ha il compito di filtrare eventuali piccole particelle che potrebbero danneggiare le valvole solenoidi o ostruire i passaggi dell'olio. Gli O-ring, spesso inclusi nei kit di revisione come quelli di Beisan Systems, assicurano una tenuta ermetica, prevenendo perdite d'olio e mantenendo la pressione corretta all'interno del sistema. Una volta sostituito il filtro e gli O-ring, il pacchetto solenoidi viene rimontato sull'unità VANOS.

Questa attenzione ai dettagli nella pulizia e nella sostituzione dei componenti del pacchetto solenoidi è essenziale per garantire che l'intero sistema VANOS funzioni con la massima precisione ed efficienza, contribuendo al ripristino delle prestazioni ottimali del motore.

Rimontaggio, Controllo del Timing e Test Funzionale

Una volta completate tutte le operazioni di revisione e sostituzione dei componenti interni del VANOS, si procede con le fasi finali di rimontaggio e verifica. Questa parte del processo è cruciale per assicurare che il sistema sia installato correttamente e che il motore funzioni come previsto.

I bulloni del mozzo della camma vengono serrati secondo le specifiche del produttore. Questa fase è di vitale importanza in quanto un serraggio non corretto potrebbe compromettere la fasatura delle valvole. Dopo il serraggio, il motore viene ruotato manualmente per 4-5 volte. Questa operazione permette all'olio di circolare e alle nuove componenti di assestarsi. Successivamente, il timing del motore viene ricontrollato con precisione. Nel caso specifico, si era riscontrato un problema di fasatura eccessivamente avanzata sulla camma di scarico che aveva impedito il bloccaggio iniziale; questa fase di controllo è il momento in cui tale anomalia viene definitivamente rettificata e verificata.

Una volta confermato il corretto timing, la copertura del motore viene rimessa in posizione, spesso dopo una pulizia accurata, come nel caso della Mineralsilber M3 dove la copertura è stata pulita dopo lo scatto della foto. A questo punto, il motore è pronto per essere avviato. Nell'esempio citato, il motore si è avviato immediatamente e si è stabilizzato su un minimo regolare, con un funzionamento meccanico silenzioso e impeccabile.

L'olio motore viene quindi rabboccato al livello corretto. Infine, un breve test drive è essenziale per confermare che tutto funzioni come dovrebbe. Durante il test, si monitora il comportamento del veicolo per assicurarsi che non ci siano errori e che tutte le funzioni del VANOS siano operative. La riuscita di queste fasi finali garantisce che la revisione del VANOS abbia ripristinato completamente le prestazioni e l'affidabilità del motore.

Componenti e Forniture per la Revisione del VANOS

Per una revisione completa ed efficace del sistema VANOS, è fondamentale utilizzare componenti di alta qualità e specifici per il modello BMW in questione. Esistono diverse tipologie di prodotti e servizi offerti per supportare questa operazione, rivolti sia a privati che a officine specializzate.

Tra i prodotti più richiesti, si trovano ricambi BMW originali, essenziali per mantenere le specifiche e le prestazioni previste dal costruttore. Questi includono gruppi catena e distribuzione, che sono strettamente interconnessi con il funzionamento del VANOS.

I gruppi VANOS ricondizionati rappresentano una soluzione economica ed efficiente, offrendo unità ripristinate alle condizioni ottimali. In alternativa, per chi desidera una revisione fai-da-te o per le officine, sono disponibili gruppi di revisione VANOS completi, che contengono tutte le guarnizioni, gli O-ring e le piccole parti necessarie per il ripristino. Per i casi più gravi o per chi preferisce una sostituzione completa, sono disponibili anche gruppi VANOS nuovi.

Le elettrovalvole e i solenoidi sono componenti chiave per il controllo del VANOS, e la loro sostituzione o pulizia è spesso parte della revisione. Le guarnizioni e le guarnizioni in generale, come quelle per il coperchio valvole, sono fondamentali per prevenire perdite d'olio e mantenere la pressione corretta all'interno del sistema.

Oltre ai componenti direttamente correlati al VANOS, un buon fornitore offre anche ricambi accessori ma importanti, come i gruppi di revisione DISA (unità di aspirazione), le PCV (Positive Crankcase Ventilation) per la ventilazione del carter, le bobine di accensione e vari altri gruppi di revisione specifici. Gli O-ring, come quelli inclusi nei pacchetti Beisan Systems, sono piccoli ma cruciali per la tenuta stagna.

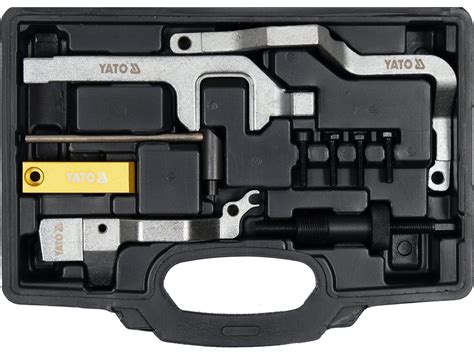

Per facilitare il lavoro, sono disponibili anche utensili specifici per la fasatura e utensili dedicati al VANOS, che permettono di eseguire le operazioni di smontaggio, rimontaggio e controllo del timing con precisione professionale. Scegliere un fornitore affidabile che garantisca la qualità dei ricambi, come quelli di Beisan Systems, Elring, FEBI Bilstein e Victor Reinz, è un passo fondamentale per assicurare il successo e la durata della revisione del VANOS.

Vantaggi di un VANOS Revisionato e Opzioni di Servizio

La revisione del sistema VANOS non è solo una riparazione necessaria per risolvere i problemi esistenti, ma rappresenta un investimento significativo nel mantenimento delle prestazioni e dell'affidabilità di una BMW M3 E46. Un VANOS correttamente revisionato ripristina la fasatura variabile delle valvole, garantendo una serie di vantaggi tangibili per il guidatore e per il veicolo.

Innanzitutto, si assiste a un recupero della piena potenza e coppia motore su tutto l'arco di giri, che si traduce in una risposta dell'acceleratore più pronta e in un'erogazione di potenza più lineare e fluida. I fastidiosi rumori di sferragliamento, noti come "rattle", vengono eliminati, contribuendo a un funzionamento del motore più silenzioso e raffinato. Inoltre, un VANOS efficiente ottimizza il consumo di carburante e riduce le emissioni inquinanti, riportando il veicolo ai parametri di fabbrica. La rimozione di eventuali codici di errore VANOS dalla gestione del motore è un ulteriore beneficio diretto della revisione.

Per quanto riguarda le opzioni di servizio, esistono diverse soluzioni per affrontare la revisione del VANOS. Molti appassionati e meccanici scelgono di acquistare kit di revisione completi, come quelli forniti da VanosRepair, che includono tutti i ricambi necessari per l'operazione fai-da-te. Questi kit sono accompagnati da guide dettagliate e spesso da video tutorial che facilitano il processo.

Per coloro che preferiscono affidarsi a professionisti, è possibile esternalizzare la revisione presso officine specializzate. Aziende come VanosRepair collaborano con una rete di aziende di montaggio qualificate che possono eseguire il lavoro con competenza e precisione. Questa opzione è particolarmente consigliata a chi non ha l'attrezzatura specifica o l'esperienza necessaria per un intervento così delicato.

Sia che si opti per il fai-da-te con un kit di qualità o per un servizio professionale, l'obiettivo è lo stesso: ripristinare il VANOS della BMW M3 E46 al suo stato ottimale, garantendo anni di prestazioni affidabili e un'esperienza di guida gratificante.
