La frizione di un veicolo, come il Volkswagen Tiguan, è un componente meccanico di fondamentale importanza che permette l'accoppiamento e il disaccoppiamento controllato tra il motore e la trasmissione. Quando questo componente inizia a emettere rumori insoliti, come fischi o cigolii, è un chiaro segnale che qualcosa non funziona come dovrebbe. Ignorare questi segnali può portare a problemi più seri e costosi in futuro. Comprendere le potenziali cause di una frizione rumorosa e le relative soluzioni è essenziale per garantire la longevità e l'affidabilità del veicolo.
La Frizione: Un Componente Chiave per la Dinamica del Veicolo
La frizione auto è il componente che permette il corretto accoppiamento e disaccoppiamento tra il motore e il cambio. Premendo il pedale della frizione del veicolo, le due piastre vanno a schiacciare il disco frizione interrompendo la connessione tra cambio e motore e permettendo il cambio di marcia. La durata di una frizione auto dipende ovviamente dall’utilizzo del veicolo, dalle sollecitazioni a cui è sottoposta e, non da ultimo, dallo stile di guida. La sostituzione della frizione dell’auto è un intervento a cui gli autoriparatori sono abituati, essendo uno dei più ricorrenti. L’automobilista, per non trovarsi con il veicolo in panne, deve tuttavia imparare ad “ascoltare” i rumori della frizione e riconoscere i sintomi di una frizione rotta, o che non funziona correttamente, così da portare al più presto l’auto in officina per un controllo e l’eventuale sostituzione con una frizione di ricambio.

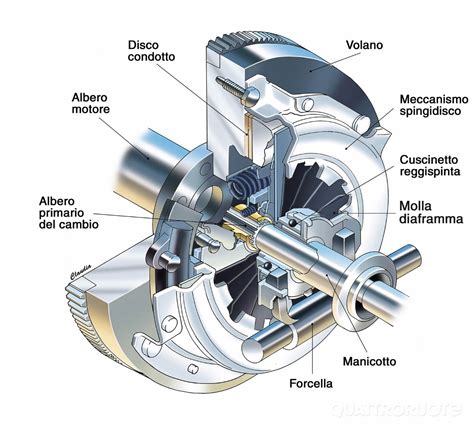

I componenti principali di una frizione sono il volano o volano bimassa, il disco frizione, lo spingidisco e il cuscinetto reggispinta. Ad avere un ruolo fondamentale nel sistema frizione è il cuscinetto guida della frizione, detto anche cuscinetto pilota frizione, cioè un cuscinetto a sfera la cui principale funzione è quella di guidare l’albero di entrata del cambio, consentendo così il corretto funzionamento della frizione. Nel tempo l’usura può provocare un disallineamento angolare che, dal momento che l’albero non ha più un adeguato supporto, può danneggiare la frizione. In fase di sostituzione di una frizione conviene sempre controllare anche il cuscinetto guida e in caso sostituirlo.
I veicoli con trazione anteriore possono avere il differenziale a monte della frizione (DBC, Differential Before Clutch, DBC), in particolare nei veicoli con motore montato longitudinalmente. In questo caso è presente un disco di trascinamento, che fa in modo che l’albero di entrata del cambio abbia sufficiente spazio. L’usura della guarnizione del movimento della molla a tazza della frizione può inoltre modificare la posizione della molla a tazza con lo spostamento dello spingidisco verso il volano: le linguette elastiche assumono una posizione più inclinata e di conseguenza aumentano la pressione di contatto e le forze sul pedale. Gli spingidisco più evoluti sono progettati per compensare l’usura separando l’usura della guarnizione dal movimento della molla a tazza.
Diagnosi dei Rumori della Frizione: Domande Chiave per le Officine
Una frizione rumorosa o che fischia è un segnale molto comune che mette immediatamente in allarme l’automobilista, richiedendo l’intervento di un autoriparatore esperto. Per una diagnosi accurata, le officine si pongono una serie di domande cruciali che aiutano a circoscrivere la natura del problema.
Le domande seguenti sono importanti per le officine: i rumori della frizione si verificano in fase di partenza o durante il disinnesto? Si verificano quando il pedale della frizione viene premuto, rilasciato o in posizione di folle? I rumori si verificano quando si innesta la frizione, la si rilascia o al minimo? La verifica visiva delle condizioni della frizione da parte dell’ autoriparatore resta un passaggio fondamentale per individuare la causa dei rumori della frizione.
Le Diverse Manifestazioni dei Rumori della Frizione
I rumori della frizione possono essere molto diversi e manifestarsi in svariate forme, ognuna delle quali può indicare una causa specifica.
I fischi della frizione possono essere causati ad esempio da un contatto eccentrico del cuscinetto reggispinta, da un albero d'entrata non centrato o da un cuscinetto guida danneggiato. D'altro canto, i rumori di tintinnio potrebbero essere invece dovuti ad alterazioni del carico se i dischi della frizione sono forniti con pre-smorzatori. Tali rumori non compromettono il funzionamento o la durata della frizione. Anche il montaggio di componenti errati o il montaggio del disco della frizione in posizione errata può causare rumore. La rumorosità della frizione può anche essere indice di un difetto.
Cause Comuni di una Frizione Rumorosa
Le cause di una frizione rumorosa possono essere molteplici e spesso interconnesse. Un'analisi approfondita di queste cause è fondamentale per una risoluzione efficace del problema.
Sovraccarico dei Componenti:
- Causa: Guida a basso regime di giri, cioè con marcia alta a bassa velocità e pieno carico; funzionamento estremamente irregolare del motore; giunti usurati nella catena cinematica.
- Conseguenza: Sovraccarico dei componenti.
Componenti Allentati e Movimenti Oscillatori:
- Causa: Campana frizione e flangia della scatola dell'albero a gomiti non centrate; movimento oscillatorio dovuto allo spostamento angolare o parallelo; cuscinetto guida mancante, albero d’entrata del cambio non guidato; eccessivo movimento angolare durante il montaggio del cambio.
- Conseguenza: Componenti allentati urtano le parti adiacenti.
- Commento: Di solito comporta anche trascinamento.
Movimenti Relativi e Surriscaldamento:
- Causa: Contatto eccentrico del perno di disinnesto dovuto a spostamento parallelo; tubo di guida usurato; insufficiente precarico del perno di disinnesto.
- Conseguenza: I movimenti relativi provocano rumori di vario tipo; i movimenti relativi provocano una temperatura eccessiva.
- Commento: Ciò determina una perdita di grasso e quindi un guasto prematuro del cuscinetto.
Problemi di Accoppiamento Motore-Cambio:
- Causa: Campana frizione e flangia della scatola dell'albero a gomiti non centrate; movimento oscillatorio dovuto allo spostamento angolare o parallelo; cuscinetto guida mancante, albero d’entrata del cambio non guidato.
- Conseguenza: Nessun collegamento tra motore e cambio.
- Commento: All’inizio provoca rumori e problemi di trascinamento.
Piastre di Copertura dello Smorzatore Torsionale Lacerate:
- Cause: Campana frizione e flangia della scatola dell’albero a gomiti non centrate; movimento oscillatorio provocato dallo spostamento angolare o parallelo; cuscinetto guida mancante (albero d’entrata del cambio non guidato); movimento angolare eccessivo durante il montaggio del cambio.
- Conseguenza: Danno alle piastre di copertura dello smorzatore torsionale.
Controlli Essenziali da Effettuare
Prima di procedere a sostituzioni costose, è fondamentale effettuare una serie di controlli mirati per identificare la causa esatta del rumore.
Controllare sempre quanto segue:
- Installato il componente giusto?
- Posizione di montaggio corretta?
- Cuscinetto pilota installato e non usurato o danneggiato?
- Controllato lo stato (usura) del sistema di azionamento?
Sintomi e Soluzioni per Problemi Specifici
Oltre ai rumori generici, la frizione può manifestare altri sintomi che richiedono attenzione.
Slittamento della Frizione:Lo slittamento della frizione è un argomento ampio e complesso che può avere molteplici cause e sintomi. La frizione potrebbe infatti slittare solo ad alte velocità, o in certi casi quando il motore è freddo, oppure in fase di partenza ma anche in accelerazione. Lo slittamento si verifica in certi casi anche con una frizione appena montata. Lo spingidisco e il disco della frizione potrebbero essere responsabili di questo slittamento, ma spesso la causa va imputata al sistema di disinnesto della frizione. In certi casi anche un volano rettificato in modo non corretto o il montaggio di una frizione sbagliata possono provocare problemi di slittamento.
Frizione che Strappa:Se invece la frizione non stacca più, il problema non dipende necessariamente da un danno alla frizione. Se la frizione strappa, anziché slittare in modo uniforme, fa presa all’improvviso per poi perdere il contatto, e ciò si riscontra spesso quando nella fase di slittamento si verificano coppie alternate che causano vibrazioni della trasmissione.
Come funziona il cambio manuale (AUTO 2° PARTE) Frizione - Retromarcia
Casi Pratici ed Esempi di Diagnosi
L'esperienza pratica offre preziosi spunti per la comprensione dei problemi legati alla frizione.
Un esempio pratico di questo problema è rappresentato da una Volkswagen Golf V con codice motore BLS e circa 150.000 km all’attivo. Secondo quanto segnalato dall’autoriparatore il veicolo funziona correttamente e non presenta alcun codice di errore nella centralina del motore o del cambio. Tuttavia, il proprietario lamenta un cigolio persistente proveniente dalla zona della frizione. Quando l’officina ha smontato il cambio della Golf V in questione, ha scoperto che il cuscinetto pilota era piuttosto usurato. Questa usura è la causa principale del rumore percepito dal proprietario del veicolo. Come spiegano gli esperti di Repxpert, il cuscinetto pilota ha un ruolo fondamentale nel supportare l’estremità dell’albero primario del cambio. Questo componente è essenziale soprattutto nei sistemi di cambio a doppia frizione, dove il peso del pacco frizioni deve essere sostenuto adeguatamente. La sostituzione del cuscinetto pilota ha risolto il problema di rumorosità nella Golf V. Questo caso sottolinea l’importanza di considerare tutti i componenti correlati quando si diagnostica un problema di rumorosità nel sistema di frizione e cambio.
In particolare, nei veicoli con cambio doppia frizione 2CT, come talvolta montato su alcuni modelli Volkswagen, il rumore proveniente dalla zona della frizione può essere attribuito a vari fattori, tra cui il volano bi-massa e il ruolo cruciale del cuscinetto pilota.
Manutenzione e Sostituzione: Consigli Utili
Una corretta manutenzione e una sostituzione tempestiva dei componenti usurati sono la chiave per prevenire problemi futuri.
Una corretta sostituzione del cilindro di disinnesto impedisce danni alla guarnizione e alla frizione. Deve essere sostituito contemporaneamente alla frizione.
L'Importanza di Componenti di Qualità
La scelta di componenti di ricambio di alta qualità è fondamentale per garantire la durata e l'affidabilità del sistema frizione. ZF Aftermarket offre una gamma completa di frizioni e componenti correlati per soddisfare le esigenze di riparazione e manutenzione.
Gamma di prodotti ZF Aftermarket: Scopri la nostra gamma completa di frizioni nel catalogo prodotti.
Implicazioni dello Stile di Guida sulla Durata della Frizione
Le sollecitazioni a cui è sottoposta la frizione e lo stile di guida hanno un impatto certamente importante sulla durata di una frizione auto. Certe cattive pratiche, in particolare, possono accelerare l’usura della frizione: ad esempio utilizzare scorrettamente la frizione in salita, facendola slittare, oppure partire con una marcia troppo alta. Anche decelerare e scalare con la frizione abbassata ha un effetto negativo, così come un eccessivo carico del veicolo.
Considerazioni sui Sistemi Idraulici e l'Elettrificazione
Anche se l'elettrificazione dei componenti dei veicoli progredisce inesorabilmente - il sistema di servosterzo elettrico ne è un esempio - soprattutto tre componenti continuano a essere azionati idraulicamente. Tra questi, il sistema di azionamento della frizione richiede un'attenzione particolare.
Per maggiori dettagli su come mantenere efficiente il sistema di azionamento della frizione, si può consultare una guida sullo spurgo degli azionamenti della frizione.
