Black Box Battery Drain BMW E90: Cause e Soluzioni Comuni

Un problema insidioso che affligge molti proprietari di BMW E90 è il cosiddetto "black box battery drain" o scarico parassita della batteria. Questo fenomeno si manifesta quando la batteria dell'auto si scarica inspiegabilmente, anche quando il veicolo è spento e inattivo per un periodo prolungato. Le conseguenze possono variare da un semplice inconveniente, come l'impossibilità di avviare l'auto al mattino, a problemi più seri che possono danneggiare la costosa batteria AGM, compromettendone la capacità di mantenere la carica e riducendo la sua vita utile.

Comprendere il Consumo Parassita della Batteria

Prima di addentrarci nelle cause specifiche del "black box battery drain" nei modelli BMW E90, è fondamentale comprendere cosa si intende per consumo parassita. In un veicolo moderno, numerosi sistemi elettronici rimangono in uno stato di "standby" anche quando il motore è spento. Questi sistemi, come l'unità di controllo del motore (ECU), gli allarmi, i sistemi di infotainment e i moduli di comfort, richiedono una piccola quantità di energia per mantenere attive le loro funzioni di memoria e per rispondere rapidamente quando il veicolo viene riattivato.

Un consumo parassita "normale" in un'auto moderna, una volta che tutti i moduli hanno completato il loro ciclo di spegnimento e sono entrati in modalità "sleep", dovrebbe essere molto basso, tipicamente nell'ordine di 0.03-0.06 Ampere per ora (A/h). Questo valore può variare leggermente a seconda del modello e delle specifiche dotazioni del veicolo.

Quando il consumo parassita supera questa soglia accettabile, diventa un problema. Questo eccessivo assorbimento di corrente può rapidamente prosciugare anche una batteria AGM di grandi dimensioni, come quelle comunemente utilizzate nelle BMW, portando a una scarica completa in pochi giorni o settimane.

Identificare il Consumo Eccessivo: Strumenti e Metodologie

Per diagnosticare con precisione un consumo parassita eccessivo, è necessario utilizzare strumenti adeguati e seguire una metodologia sistematica. Non si tratta di un compito banale, poiché il problema può essere intermittente e influenzato da vari fattori.

Uno strumento essenziale per questa diagnosi è un amperometro a pinza (clamp meter). Questo dispositivo consente di misurare il flusso di corrente (Ampere) senza dover scollegare fisicamente i cavi, rendendo il processo più rapido e sicuro. È fondamentale che l'amperometro a pinza sia in grado di misurare sia la corrente continua (DC) che la corrente alternata (AC), poiché alcuni componenti potrebbero generare letture errate se misurati con un dispositivo che rileva solo un tipo di corrente.

Un modello consigliato e accessibile per questo tipo di diagnosi è il METERK Mk06. Questo strumento, disponibile a un prezzo ragionevole, è in grado di misurare correnti nell'intervallo di interesse (anche nell'ordine dei 3 Ampere o meno) e supporta sia le misurazioni AC che DC.

Procedura di Test di Base:

1. Preparazione del Veicolo: Lasciare il cofano aperto, ma chiudere il bagagliaio e le portiere.
2. Blocco del Veicolo: Bloccare il veicolo utilizzando il telecomando. Questo avvia il processo di spegnimento di molti moduli elettronici.
3. Attesa della Modalità "Sleep": È cruciale concedere al veicolo il tempo necessario per entrare nella sua modalità di "sleep" o quiescenza. Questo può richiedere da 10 minuti a oltre 30 minuti, a seconda del modello e dei sistemi attivi. Durante questo periodo, i moduli elettronici disattivano gradualmente le loro funzioni non essenziali per ridurre il consumo di energia.
4. Misurazione del Consumo: Utilizzando l'amperometro a pinza, misurare la corrente che scorre attraverso i cavi principali di alimentazione della batteria (tipicamente i cavi B+). Nei modelli a benzina E9x, ci sono solitamente tre cavi B+. È importante identificare quale di questi cavi sta trasportando la corrente eccessiva. Se il cavo B+ principale è coinvolto, è un forte indicatore di un problema all'alternatore.
5. Valutazione delle Letture:
   • Un consumo superiore a circa 200 mA (0.2 Ampere) dopo che il veicolo è entrato in modalità "sleep" è generalmente considerato eccessivo.
   • Se durante la misurazione il cavo dell'amperometro a pinza si surriscalda, ciò indica un assorbimento di corrente molto elevato che richiede un'indagine immediata per evitare danni.

Cause Comuni del "Black Box Battery Drain"

Una volta identificato un consumo parassita anomalo, è necessario individuare il componente o il sistema responsabile. Le cause possono essere molteplici e talvolta complesse da isolare.

1. Alternatore Difettoso (Diodi dell'Alternatore)

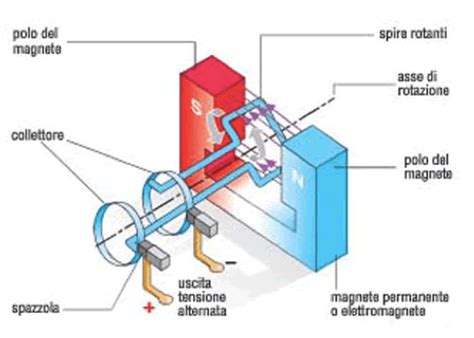

Una delle cause più frequenti, specialmente quando il consumo parassita è elevato e costante, è un guasto intermittente ai diodi dell'alternatore. I diodi nell'alternatore agiscono come "valvole di non ritorno" per la corrente elettrica. Il loro compito è quello di consentire alla corrente di fluire dalla batteria all'alternatore durante il funzionamento del motore (per caricare la batteria), ma di impedire il flusso inverso dalla batteria all'alternatore quando il motore è spento.

Se uno o più di questi diodi sono difettosi, possono permettere alla corrente di fluire all'indietro dalla batteria verso l'alternatore anche a motore spento, prosciugandola gradualmente. Questo tipo di guasto può essere difficile da diagnosticare con test standard dell'alternatore, poiché potrebbe manifestarsi solo sotto determinate condizioni di carico o temperatura.

• Diagnosi Specifica per Diodi: Per isolare questo problema, si può concentrare la misurazione del consumo parassita sul cavo B+ principale che va all'alternatore. Se questo cavo mostra un assorbimento significativo quando il veicolo è spento e in modalità "sleep", l'alternatore è il primo sospettato.

2. Moduli Elettronici che Non Vanno in "Sleep"

I veicoli moderni come la BMW E90 sono dotati di numerosi moduli elettronici che gestiscono varie funzioni. Se un modulo non riesce a uscire correttamente dalla sua modalità operativa (ad esempio, la modalità "Terminal 15" che è attiva quando il quadro è acceso) e a entrare nella modalità di "sleep", continuerà a consumare energia in modo anomalo.

Un esempio di questo scenario è stato osservato in un caso studio su un modello BMW F30, strettamente correlato all'E90 per quanto riguarda la gestione elettronica. In questo caso, il veicolo non rispondeva al telecomando e la batteria era completamente scarica dopo una settimana di inattività. Dopo aver escluso un problema alla batteria (che, nonostante la scarica, aveva una resistenza interna buona e poteva essere ricaricata con un caricatore industriale a bassa corrente), e aver confermato che l'alternatore caricava correttamente, è stato identificato un caricabatterie USB collegato alla presa accendisigari anteriore.

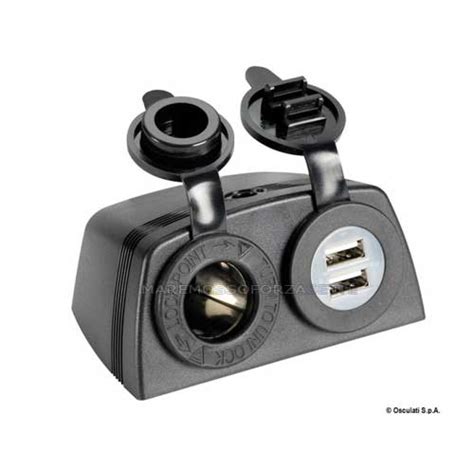

Anche se non era in carica un dispositivo, la presa accendisigari continuava ad essere alimentata dal modulo di distribuzione dell'elettronica anteriore (FEM - Front Electronic Module). Questo modulo, in presenza di un carico collegato alla presa accendisigari, non riusciva a entrare completamente in modalità "sleep", mantenendo un assorbimento di circa 1 Ampere all'ora.

• Implicazioni: Un assorbimento di 1A/h su una batteria da 90 Ah significa che la batteria verrebbe scaricata completamente in circa 90 ore, ovvero meno di 4 giorni. Questo dimostra quanto sia cruciale verificare la presenza di dispositivi collegati alle prese ausiliarie, specialmente quelle che rimangono alimentate anche a veicolo spento.

3. Problemi di Cablaggio o Connessioni

Errori durante interventi di manutenzione o riparazione possono portare a problemi di cablaggio o a una reinstallazione errata di componenti. Ad esempio, se i fusibili non sono stati reinstallati correttamente o se alcuni moduli sono stati scollegati e ricollegati in modo improprio, ciò può causare circuiti che rimangono attivi in modo permanente.

• Moduli Riconnessi Scorrettamente: È fondamentale che i tecnici che intervengono sul veicolo siano qualificati e prestino attenzione ai dettagli, assicurandosi che tutti i moduli e i relativi cablaggi siano riconnessi correttamente.
• Fusibili Mal Installati: Un fusibile non completamente inserito o inserito nel posto sbagliato può creare percorsi di corrente indesiderati.

4. Guasti ai Moduli di Controllo Elettronico

In rari casi, il problema può risiedere nel modulo elettronico stesso. Se un modulo di controllo, come l'ECU, il modulo comfort o il modulo FEM, subisce un guasto interno, potrebbe non riuscire a gestire correttamente il suo stato di alimentazione, rimanendo attivo e consumando energia anche quando dovrebbe essere spento.

5. Batteria Vecchia o Deteriorata (con Riserva)

Sebbene il "black box battery drain" si riferisca a un consumo eccessivo di energia esterna, è importante notare che una batteria vecchia o deteriorata avrà una minore capacità di mantenere la carica. In un veicolo con un consumo parassita normale, una batteria in buone condizioni dovrebbe resistere per diverse settimane. Tuttavia, se la batteria è già indebolita, anche un consumo parassita leggermente elevato può portare a una scarica rapida.

Come dimostrato nel caso studio F30, una batteria può ancora avere una resistenza interna buona e essere recuperabile, anche se appare completamente scarica. Questo sottolinea l'importanza di diagnosticare prima il consumo parassita prima di concludere che la batteria sia la causa principale.

Approccio Diagnostico Avanzato e Considerazioni

Per una diagnosi completa, è utile comprendere le diverse modalità operative dei sistemi elettrici BMW e come questi influenzano il consumo di corrente.

Modalità Terminali nei Veicoli BMW:

BMW utilizza un sistema di "terminali" per gestire l'alimentazione dei vari sistemi del veicolo:

• Terminal 30: Alimentazione costante dalla batteria, attiva sempre.
• Terminal 15: Alimentazione attiva quando il quadro è acceso (motore acceso o chiave in posizione "on").
• Terminal 50: Alimentazione attiva solo durante l'avviamento del motore.
• Terminal R: Alimentazione per la radio e altri accessori quando il quadro è spento ma il motore non è avviato.

Il problema del consumo parassita si verifica quando sistemi che dovrebbero essere disattivati (o in modalità sleep a basso consumo) rimangono attivi, spesso a causa di un malfunzionamento del sistema di gestione dell'alimentazione o di carichi esterni che impediscono ai moduli di spegnersi correttamente.

Consumo di Corrente "Normale" Durante il Power Down:

È importante notare che durante il processo di spegnimento del veicolo, i moduli elettronici eseguono una serie di sequenze di spegnimento. Questo può comportare picchi temporanei di consumo di corrente prima che i sistemi entrino in modalità "sleep". Ad esempio, un assorbimento iniziale di 10 Ampere subito dopo aver bloccato l'auto, che poi scende a 1 Ampere dopo circa 7-8 minuti, e infine si stabilizza a valori molto più bassi (come 0.045 Ampere) dopo circa 6 minuti, è un comportamento osservato. La chiave è che il consumo deve scendere al di sotto della soglia accettabile (tipicamente < 0.06 A/h) dopo che il veicolo è entrato completamente in modalità "sleep".

Calcolo del Drenaggio su una Batteria AGM:

Una batteria AGM da 90 Ah, comunemente utilizzata su una BMW Serie 3 (F30), può teoricamente fornire 90 Ampere per un'ora. Tuttavia, scaricare una batteria AGM oltre il 50% della sua capacità può danneggiarla, riducendo la sua capacità di avviamento (CCA) e la sua vita utile. Un consumo parassita di 1 Ampere all'ora, come visto con il caricabatterie USB collegato, può scaricare una batteria AGM da 90 Ah al 50% in circa 45 ore (90 Ah / 2 = 45 Ah; 45 Ah / 1 A/h = 45 ore). Questo evidenzia la gravità di un consumo eccessivo, anche se apparentemente modesto.

Prevenzione e Consigli

Per evitare o risolvere il problema del "black box battery drain" sulla tua BMW E90:

• Monitoraggio Regolare: Se noti che la batteria si scarica frequentemente, esegui una diagnosi del consumo parassita utilizzando un amperometro a pinza.
• Dispositivi Ausiliari: Scollega sempre qualsiasi dispositivo collegato alle prese accendisigari o alle porte USB quando il veicolo è spento, specialmente se sospetti che possano causare un consumo eccessivo.
• Manutenzione Professionale: Affidati a meccanici qualificati per interventi di manutenzione, assicurandoti che i moduli elettronici e i cablaggi vengano gestiti correttamente.
• Diagnosi dell'Alternatore: Se sospetti un problema all'alternatore, fallo testare approfonditamente, prestando attenzione ai diodi.
• Batteria in Buone Condizioni: Assicurati che la tua batteria sia in buone condizioni e che il suo contatore venga resettato dopo la sostituzione, come specificato da BMW.

Affrontare il "black box battery drain" richiede un approccio metodico e l'uso degli strumenti corretti. Identificare la causa esatta è fondamentale per evitare danni costosi e garantire l'affidabilità del tuo veicolo.
