L'installazione di un'autoradio aftermarket nella Peugeot 207, come in molti veicoli moderni, può presentare alcune sfide legate alla complessità del sistema elettrico e alla presenza del protocollo CAN Bus. Questa guida fornisce informazioni dettagliate per comprendere i collegamenti, i componenti necessari e le possibili problematiche, sfruttando al massimo i dati disponibili per garantire un'installazione corretta e sicura.
Fondamenti del Sistema Elettrico e Protezione tramite Fusibili

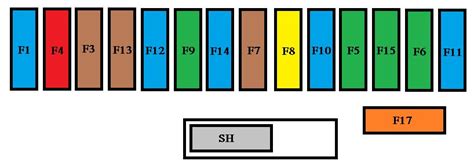

Il sistema elettrico di un veicolo è progettato per funzionare con equipaggiamenti standard o opzionali e tutti i suoi componenti sono protetti dal sovraccarico tramite fusibili. Se luci, accessori o comandi del veicolo non funzionano, è fondamentale controllare il protettore di circuito appropriato. È di vitale importanza non utilizzare mai fusibili con un amperaggio superiore o inferiore a quello specificato, poiché ciò potrebbe causare danni gravi al cablaggio o ai dispositivi. Allo stesso modo, non si deve mai sostituire un fusibile rotto con qualcosa che non sia nuovo (ad esempio, un filo o una lamina), in quanto ciò comprometterebbe la sicurezza del sistema. I fusibili massimi, in particolare, forniscono una protezione aggiuntiva per i sistemi elettrici più importanti.
Comprendere i Connettori ISO e il Protocollo CAN Bus
Le autoradio aftermarket solitamente utilizzano connettori ISO standardizzati per i collegamenti principali (alimentazione, altoparlanti). Tuttavia, la Peugeot 207, specialmente i modelli successivi al 2007, è dotata del protocollo CAN Bus, un sistema di comunicazione che gestisce gran parte delle funzionalità elettriche ed elettroniche del veicolo.
Il Ruolo del CAN Bus:Se sulla macchina è presente il CAN Bus, i segnali di accensione/spegnimento dell'autoradio, odometro, freno a mano, luci, retromarcia e altri segnali importanti, sono normalmente passati via CAN e gestiti all'interno della sorgente originale. Ciò significa che i tradizionali fili di "sottochiave" (alimentazione che si attiva con l'accensione del quadro) e altri segnali potrebbero non essere presenti nel cablaggio proveniente dalla plancia, o se presenti, potrebbero non essere cablati a nulla.
Implicazioni per l'Installazione:In veicoli con CAN Bus, come la Peugeot 207 (modelli WA, WC 16v/88cv del 2007 hanno il protocollo CAN Bus per i comandi al volante), l'autoradio originale comunica direttamente con la centralina del veicolo. Per installare un'autoradio aftermarket e mantenere funzionalità come i comandi al volante, l'odometro, la retromarcia, le luci o il freno a mano, è quasi sempre necessaria un'interfaccia CAN Bus specifica. L'interfaccia Phonocar 04045, per esempio, è stata citata come un componente che dovrebbe prevedere l'estrazione di vari fili come odometro, retromarcia, luci e freno a mano, sebbene si sia notato che per i segnali extra (odometro, rpm, freno a mano, illuminazione) potrebbe essere necessaria una centralina aggiuntiva come la 04020.
CENTRALINE - Come funzionano e come leggerne i parametri!

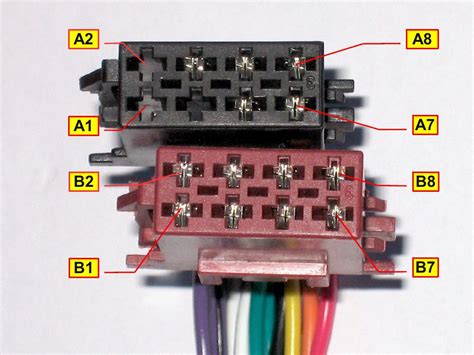

Identificazione dei Pin e dei Segnali Chiave
Per una corretta installazione, è fondamentale identificare i segnali elettrici. Le "congetture" basate sugli schemi dei connettori ISO possono essere un punto di partenza, ma la verifica con un tester è indispensabile.
Pin 5 - Alimentazione Antenna/Sottochiave:È possibile ma improbabile che il sottochiave sia presente in un filo dedicato (dipende dal periodo di costruzione della macchina). Allo stesso modo, è possibile ma improbabile che l'antenna AM/FM sia alimentata dal filo nella posizione 5 del connettore ISO. Su veicoli più recenti, il pin 5 è spesso vuoto, e l'antenna è alimentata direttamente dalla radio stessa. È cruciale verificare la presenza di questi segnali SULLA PROPRIA VETTURA utilizzando un tester.
Pin A5 - Comando Alimentazione Amplificatore (Blu/Bianco Volante):Questo pin è tipicamente associato al comando di alimentazione per un amplificatore esterno. È importante verificare con un tester se questo cavetto viene alimentato all'accensione dell'autoradio.
Connettori Fakra/ISO:Nell'adattatore Fakra/ISO che si acquisterà, potrebbero esserci i fili per questi segnali. Tuttavia, se non sono cablati nel cablaggio proveniente dalla plancia del veicolo, non saranno collegati a niente. Non è possibile capirlo dagli schemi generici che si trovano in rete.
La Necessità di un Cablaggio Specifico e Interfacce
Data la variabilità dei cablaggi e la presenza del CAN Bus, l'acquisto di un cablaggio specifico per la Peugeot 207 e di un'interfaccia CAN Bus è quasi sempre necessario.
Cablaggio Plug & Play e Interfacce Universali:Alcune interfacce, anche se non marcate specificamente come Phonocar ma distribuite sotto lo stesso marchio, potrebbero non avere un cablaggio "plug & play" ma offrire tutti i servizi disponibili "di serie" tramite spinette con fili aggiuntivi. Queste interfacce "universali" tendono a costare di più ma offrono maggiore flessibilità.
Consigli sull'Acquisto:Per articoli di questo tipo, è consigliabile acquistare da rivenditori che possano offrire assistenza qualificata. È fondamentale procurarsi sia l'interfaccia corretta che il cavetto corretto per la specifica sorgente (autoradio aftermarket) che si intende installare. L'esperienza di aver acquistato un'interfaccia Phonocar 04045 da un sito "farlocco" e di aver dovuto richiedere un rimborso a PayPal sottolinea l'importanza di scegliere fornitori affidabili.
Installazione Pratica e Sfide Comuni
L'installazione di un'autoradio aftermarket, sebbene possa essere completata in tempi relativamente brevi (ad esempio, 2,5 ore per smontare/rimontare pannelli), presenta alcune sfide pratiche.
Passaggio Cavi:Il passaggio dei cavi dell'antenna GPS e del microfono vivavoce può risultare difficoltoso, richiedendo attenzione e pazienza per non smontare eccessivamente il tunnel centrale.
Collegamento del Freno a Mano per la Riproduzione DVD:Per abilitare la riproduzione di DVD mentre il veicolo è in movimento (anche se non raccomandato per la sicurezza), si è optato per collegare direttamente a massa il filo del consenso riproduzione DVD, evitando di smontare il tunnel.

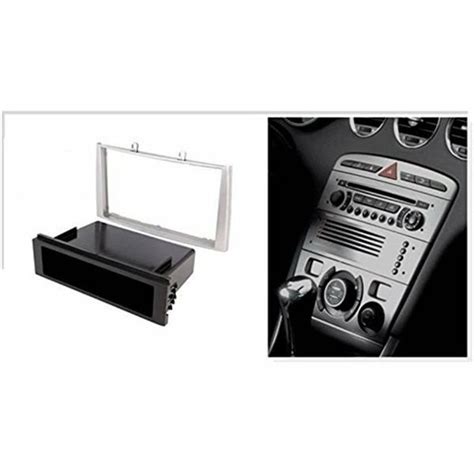

La Mascherina Radio:Un aspetto spesso trascurato ma importante per l'estetica è la mascherina dedicata all'autoradio. Le mascherine in dotazione ai Kenwood o ad altre marche potrebbero non seguire la sagoma del vano autoradio Peugeot, lasciando scoperte parti del pannello clima o non incastrandosi correttamente. Le mascherine aftermarket specifiche per il veicolo sono spesso dotate di un sistema di incastro a pressione tra autoradio e plancia con linguette, che potrebbe non garantire una stabilità ottimale. Nonostante si cerchi una mascherina "degna" e più sporgente rispetto a quella di serie, la ricerca di articoli "affidabili" sul web può essere difficile, e potrebbe essere necessario ordinarne una per testarne la compatibilità, con la possibilità di effettuare il reso in caso di insoddisfazione. Nelle installazioni 2 DIN, le mascherine in corredo alla sorgente sono raramente viste.
Conclusione Parziale e Raccomandazioni
L'installazione di un'autoradio aftermarket nella Peugeot 207 richiede un approccio metodico e la comprensione delle specificità del sistema elettrico del veicolo, in particolare per quanto riguarda il CAN Bus. La verifica con un tester dei segnali elettrici e l'utilizzo di interfacce e cablaggi specifici sono passaggi cruciali per garantire un'installazione sicura, funzionale ed esteticamente gradevole.
