La Volkswagen Golf 4, in particolare nelle sue varianti TDI, rappresenta un'icona nel panorama automobilistico, celebre per la sua robustezza, le prestazioni e l'ingegneria di precisione che ha definito nuovi standard nel suo segmento di mercato. Prodotta a partire dal 1998, questa quarta generazione ha introdotto innovazioni tecnologiche significative, come la frizione Haldex con opzione di trazione integrale e la prima trasmissione a sei velocità, contribuendo a un eccellente rapporto qualità-prezzo e a prestazioni ottimali. Il suo design, caratterizzato da un finestrino anteriore accattivante e un lunotto leggermente più inclinato, unito a interni di alta qualità, ha consolidato la sua popolarità. Disponibile nelle configurazioni a tre porte, cinque porte e station wagon, la Golf 4 offriva un'esperienza di guida dinamica, con velocità massime che potevano raggiungere i 155 mph e, in alcune versioni, il cambio DSG a doppia frizione. Tuttavia, come per ogni veicolo complesso, possono sorgere problematiche che richiedono un'attenta analisi dello schema elettrico per una diagnosi accurata e una risoluzione efficace.
Comprendere il Cuore del Problema: Sintomi e Prime Indagini

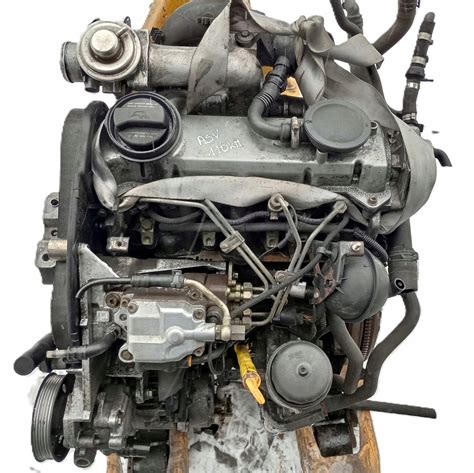

Un esempio emblematico di queste problematiche è rappresentato da un caso specifico riguardante una Seat Toledo del '99 con motore 1.9 TDI da 81 kW (tipo motore AHF). Il veicolo presentava un mancato avviamento, con impossibilità di accedere alla centralina motore tramite diagnosi. Contemporaneamente, la centralina ABS segnalava un errore di mancata comunicazione con la centralina motore. Le verifiche iniziali sui fusibili non rivelavano anomalie, e l'afflusso di gasolio era confermato. Anche la prova con un relè 109 sostitutivo non sortiva effetti. Questo scenario solleva interrogativi su eventuali relè particolari o la necessità di una scodifica.
La dinamica del problema si è rivelata complessa e apparentemente contraddittoria. Inizialmente, la sostituzione della centralina motore non risolveva il problema, così come la verifica della presenza di corrente. Un momento di apparente risoluzione si è verificato con la sostituzione del sensore giri: il motore è partito e la diagnosi è diventata possibile. Tuttavia, questa soluzione si è rivelata effimera, poiché il giorno seguente il veicolo non ripartiva più. Un ulteriore tentativo, muovendo la chiave nel blocchetto di avviamento, ha permesso l'avviamento, portando all'ordinazione e sostituzione della parte elettrica del blocchetto chiave. Purtroppo, anche questo intervento si è rivelato una coincidenza, poiché il problema del mancato avviamento persisteva.
L'Indizio Cruciale: La Spia delle Candele e il Relè 109
Un dettaglio significativo è emerso osservando il comportamento della spia delle candele: quando la vettura parte, la spia si accende, mentre quando non parte, essa rimane spenta. Questo comportamento è strettamente correlato al funzionamento del relè 109, un componente fondamentale che alimenta la centralina motore, i sensori e la pompa del gasolio. Come giustamente osservato, senza alimentazione alla centralina, la spia delle candele non può accendersi, e di conseguenza, il motore non parte. Il processo di accensione del quadro attiva la centralina, che pone a massa la bobina del relè 109, permettendo la chiusura del contatto e l'alimentazione dei componenti tramite il +30.
Ulteriori verifiche hanno incluso il controllo delle connessioni sotto il motorino del tergicristallo, risultate in ordine. La possibilità di un malfunzionamento del blocchetto di accensione è stata considerata, ma la sostituzione della sua parte elettrica non ha risolto il problema. Un suggerimento ulteriore prevedeva la disconnessione del connettore della centralina ABS per verificare l'accesso alla centralina motore, e successivamente la disconnessione del connettore della centralina motore stessa. Per quanto riguarda la presa diagnosi, i pin chiave sono il n. 16 per l'alimentazione +12V, il n. 7 per la linea K, e i pin n. 4 e 5 per le masse. In questo contesto, è fondamentale consultare lo schema elettrico per escludere interruzioni nei cablaggi.
Approfondimento sul Relè Candele e le Masse
La ricerca del numero esatto del relè delle candele per il motore AHF 81 kW del '99 ha portato a identificare il relè n. 4 (o 103, a seconda della configurazione interna del veicolo) come responsabile del comando del preriscaldo delle candele. Il comando di questo relè proviene dal PIN n. 42 della centralina motore, che si collega al pin n. 85 del relè stesso.
Le masse sono un altro punto critico. Oltre alle masse vicine al tergicristallo, è importante controllare anche quelle situate all'interno dell'abitacolo, lato sinistro, che sono anch'esse pertinenti alla diagnosi motore.
La Svolta: Il Ponte sul Relè 109 e la Scoperta Inaspettata
Un momento cruciale nella diagnosi si è verificato quando, per prova, è stato effettuato un ponte tra i pin 30 e 87 del relè 109. Immediatamente, la spia delle candele si è accesa e, insistendo con il ponte, la vettura è partita. Tuttavia, dopo alcuni minuti, il motore si spegneva nuovamente, richiedendo ulteriori ponti per riavviarsi. Questo indicava che, sebbene l'alimentazione diretta al relè 109 permettesse il funzionamento, il circuito di comando o l'alimentazione stessa presentavano un'intermittenza o una caduta di tensione.
Il pin 85 del relè 109, che va a massa quando si gira il quadro, sembrava funzionare correttamente, suggerendo un problema nel cablaggio. Le misurazioni successive sul relè 109, senza relè inserito, hanno mostrato 12V sul pin 30 e 0.47V sul pin 87. Con il relè inserito, il pin 87 presentava i 12V, indicando che l'alimentazione arrivava correttamente al relè.
VW GOLF PROBLEMI ELETTRICI SPIA SERVOSTERZO!!!! CHI HA FATTO IL DANNO?🤔🤔
La svolta definitiva è arrivata quando il proprietario del veicolo ha ricordato un intervento effettuato alla centralina motore in Romania, volto ad aumentare l'accensione delle candelette a causa di problemi di avviamento a freddo. Dopo questo intervento, la vettura aveva iniziato a strattonare e spegnersi, fino al mancato avviamento completo. Questo dettaglio ha indirizzato la diagnosi verso un possibile malfunzionamento interno della centralina motore, compromessa dall'intervento non standard.
La Soluzione Finale: Centralina Motore e Impianto Elettrico
Nonostante tutte le prove effettuate sui componenti esterni (sensori, relè, blocchetto chiave) e sul cablaggio, il problema persisteva. La sostituzione di una centralina motore con un'altra di un collega, confermata come funzionante, ha portato all'accensione della spia candele e all'avviamento del motore, sebbene si spegnesse immediatamente per mancato riconoscimento del code immobilizer. Questo passaggio ha fortemente indicato che la centralina precedentemente montata fosse difettosa, probabilmente a causa dell'intervento in Romania. La centralina prelevata dalla vettura incidentata era quindi la causa principale dei problemi.
Per una diagnosi completa, è utile consultare la tabella dei fusibili e delle loro descrizioni:
- S162 50 A: Candele (liquido di raffreddamento)
- S163 50 A: Relè pompa carburante (FP) / relè candelette
- S164 40 A: Modulo di controllo della ventola del refrigerante (FC) / ventola del refrigerante
- S176 110 A: Relè pannello interno
- S177 110 A: Generatore (GEN) (90 Amp.) / S177 150 A: Generatore (GEN) (120 Amp.)
- S178 30 A: ABS (pompa idraulica)
- S179 30 A: ABS
- S180 30 A: Ventola del liquido di raffreddamento
È inoltre utile conoscere la corrispondenza tra amperaggio e colore dei fusibili:
- 30 A: Verde
- 25 A: Bianco
- 20 A: Giallo
- 15 A: Blu
- 10 A: Rosso
- 7,5 A: Marrone
- 5 A: Beige
- 3 A: Viola
In conclusione, mentre la Volkswagen Golf 4 è un veicolo noto per la sua affidabilità, la complessità dei suoi sistemi elettrici richiede un approccio metodico alla risoluzione dei problemi. L'analisi dettagliata dello schema elettrico, unita a una scrupolosa verifica di ogni componente e cablaggio, è fondamentale. Nel caso specifico, la causa scatenante di una serie di problemi apparentemente scollegati si è rivelata essere una centralina motore compromessa da un intervento non professionale, sottolineando l'importanza di rivolgersi a personale qualificato per modifiche elettroniche.
