I veicoli moderni, inclusa la Passat Variant TDI del 2000, sono sistemi complessi in cui ogni componente elettronico dipende da una rete di alimentazione protetta da fusibili. Comprendere lo schema dei fusibili è fondamentale per la diagnosi e la risoluzione di guasti elettrici, specialmente quando si manifestano anomalie come lo spegnimento improvviso del motore o l'accensione di spie importanti, come quella dell'ASR.
Problematiche Elettriche Comuni e la Loro Manifestazione
Un problema frequente riscontrato su veicoli come la Passat Variant TDI del 2000 si manifesta con lo spegnimento improvviso della vettura e l'accensione della spia ASR. In tali circostanze, sebbene l'avviamento giri, il motore non riparte finché la spia ASR non si spegne. È interessante notare che, in alcune situazioni, la connessione al PC di diagnosi non rileva alcun tipo di avaria, suggerendo che la causa potrebbe non essere un guasto elettronico direttamente monitorato dalla centralina, ma piuttosto un problema di alimentazione o un componente meccanico/elettrico non sempre diagnosticabile in modo diretto.
Un caso specifico ha rivelato che il problema era riconducibile a un contatto difettoso sul connettore del cablaggio della centralina. Muovendo il connettore, la vettura si spegneva, indicando un'interruzione momentanea dell'alimentazione o del segnale. Una soluzione provvisoria, come il blocco del connettore con una fascetta, ha dimostrato di risolvere temporaneamente il problema, sottolineando l'importanza della stabilità delle connessioni elettriche.
La Farfalla Motorizzata nei Motori Diesel Moderni: Funzionamento e Inconvenienti

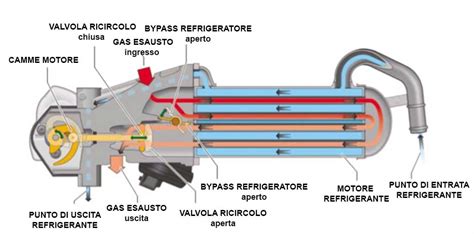

Nei motori diesel moderni, come quello della Passat Variant TDI, la farfalla motorizzata (spesso identificata come V157, come nel caso del complessivo corpo farfalla su Audi A3 2,0 TDI) svolge un ruolo cruciale per la riduzione delle emissioni inquinanti. Per ottemperare ai limiti delle normative antinquinamento sempre più restrittive, le case automobilistiche hanno adottato la metodologia del "ricircolo dei gas di scarico" (EGR). Questa tecnica reintroduce una parte dei gas esausti nel condotto di aspirazione, con un duplice effetto: la riduzione delle emissioni di NOx e la combustione di una porzione del particolato prodotto, contribuendo a una sostanziale riduzione delle emissioni inquinanti.
La differenza di pressione tra il condotto di aspirazione e quello di scarico non sarebbe sufficiente a movimentare la massiccia quantità di gas da ricircolare. Per questo motivo, anche per i motori diesel, è stata necessaria l'adozione di un corpo farfallato, a gestione completamente elettronica, posizionato sull'aspirazione. Questo componente, comandato in maniera opportuna, si chiude per generare una depressione che favorisce l'ingresso dei gas esausti in aspirazione in una quantità proporzionale al proprio grado di chiusura, controllando così la massa con estrema precisione.
Inoltre, al corpo farfallato viene demandata una duplice funzione:
- Gestire le temperature di combustione necessarie alla strategia di attuazione del sistema DPF (Filtro Antiparticolato).
- Evitare scuotimenti del motore al suo spegnimento, comandandola repentinamente in completa chiusura.
Il componente è costituito da un servomotore che aziona la farfalla e da un modulo elettronico che lo governa completamente in base ai comandi inviati dalla centralina. Questi comandi sono di tipo PWM (Pulse Width Modulation) con un'ampiezza di circa 12 V. La farfalla è normalmente aperta. Il modulo è inoltre provvisto di un sensore interno che lo informa della posizione della farfalla. Questo dato viene utilizzato per l'elaborazione di un segnale di feed-back da inviare alla centralina, che le comunica se il comando impartito è stato eseguito correttamente. Il segnale di feed-back viene generato dal modulo elettronico della farfalla ed è un segnale a 12 V fissi, costituendo la linea di diagnosi del componente, tramite la quale l'ECU (Engine Control Unit) riesce a riconoscere eventuali malfunzionamenti e a generare i relativi codici errore.
Connessioni Elettriche e Alimentazione della Farfalla Motorizzata
Per quanto riguarda le connessioni elettriche, il componente riceve massa dal pin 1 del connettore, mentre l'alimentazione giunge al pin 2 dal relé J329, protetto dal fusibile SB8 da 10 A. Sull'unità porta fusibili, questo è spesso indicato con la sigla F8. È importante notare che se viene a mancare l'alimentazione, un sistema meccanico di reset pone la farfalla nella posizione di completa apertura. Al pin 3 giunge il segnale di comando in PWM, mentre dal pin 4 viene emesso il segnale di feed-back. Il comando in duty cycle variabile ha un'ampiezza di circa 10 V, a una frequenza di 250 Hz. Le percentuali intermedie di duty cycle corrispondono ai vari gradi di apertura della farfalla.
Come funziona il Corpo Farfallato? | Autofficina Piesse
Gli inconvenienti sulla farfalla motorizzata dei motori diesel moderni sono legati principalmente al ricircolo dei gas di scarico. Questi sono responsabili dell’accumulo di residui carboniosi e olio sugli organi della farfalla, che ne ostacolano il movimento. Ciò implica un maggiore sforzo del servomotore, che può condurre a due problematiche differenti:
- Eccessivo assorbimento elettrico tale da bruciare il fusibile di protezione.
- Rottura degli ingranaggi del motorino d’azionamento.
Problematiche Riscontrate e Codici Guasto Associati
La sintomatologia legata ai malfunzionamenti della farfalla motorizzata è spesso associata al recovery del sistema di iniezione, con la relativa accensione della spia MIL (Malfunction Indicator Lamp). Oltre all'errore generale P2102 "Circuito controllo attuatore farfalla", nelle motorizzazioni BKD, si possono riscontrare i seguenti codici guasto:
- Original DTC 19559: Motorino sportello collettore aspirazione (V157), malfunzionamento.
- 19558: Motorino sportello collettore aspirazione (V157), nessun segnale.
- 19557: Motorino sportello collettore aspirazione (V157), interruzione o cortocircuito verso massa.
- 19556: Motorino sportello collettore aspirazione (V157), cortocircuito verso positivo.
- 17075: Motorino ventola liquido di raffreddamento motore 1 - cortocircuito a massa.
Come detto, gli inconvenienti che si potrebbero presentare sono di due tipi: la rottura meccanica del motorino di azionamento, o il fusibile F8 della linea di alimentazione che salta. In tali casi, a quadro acceso, sul pin 4 della farfalla non si avrà nessuna tensione: questa rappresenta il feed-back di diagnosi guasto del componente. Inoltre, potrebbe manifestarsi l'errore 17075 perché il fusibile F8 è posto a protezione anche del modulo ventole motore. Pertanto, errori relativi alle ventole possono verificarsi nel caso in cui salti il fusibile.
Risoluzione dei Problemi e Manutenzione
La principale operazione da eseguire in caso di malfunzionamento della farfalla motorizzata è sicuramente la pulizia del motorino farfalla. I residui carboniosi e l'accumulo di olio possono ostacolare il movimento, causando un eccessivo sforzo al servomotore e potenzialmente un assorbimento elettrico che porta alla bruciatura del fusibile.
Se gli errori (nello specifico quelli relativi alla farfalla motorizzata V157) non si cancellano dopo la pulizia, è opportuno effettuare un controllo più approfondito. Questo include la verifica dell'alimentazione e della massa del componente, oltre al controllo dei cablaggi collegati alla centralina motore e relative prove di corto circuito verso massa e verso positivo. Queste verifiche sono cruciali per escludere problemi di connessione o di integrità del cablaggio, che, come visto nel caso dello spegnimento improvviso con la spia ASR, possono causare sintomi apparentemente non correlati.
Generalmente, quando il fusibile (F8) salta, la causa è dovuta a un eccessivo assorbimento da parte del motore elettrico di comando. Se, anche a seguito della pulizia, il fusibile continua a saltare, è necessaria la sostituzione del componente del complessivo farfalla V157. Questa sostituzione è obbligatoria anche nel caso in cui il fusibile non salti, ma sul pin 4 venga a mancare la tensione di 12 volt, indicando una mancanza del segnale di feed-back diagnostico del componente, che la centralina interpreta come un malfunzionamento.
