Schema Fusibili Peugeot 206: Guida Completa alla Riparazione e Manutenzione

La Peugeot 206, un modello iconico che ha sostituito la precedente 205 sulla catena di montaggio, è stata prodotta dal 1998 al 2010. Questa vettura si distingue per la sua versatile linea di carrozzeria, che comprende diverse varianti: berlina a tre o cinque porte, coupé-cabriolet a due porte, berlina e station wagon a cinque porte. Il corretto funzionamento dei complessi sistemi elettrici che animano la Peugeot 206, specialmente nelle generazioni restyling che coprono gli anni di produzione dal 2002 al 2010, dipende in larga misura dall'integrità dei suoi fusibili. Comprendere lo schema dei fusibili è un passaggio fondamentale per ogni proprietario che desidera effettuare una manutenzione efficace o diagnosticare piccoli guasti elettrici.

Questi componenti, spesso trascurati ma essenziali, agiscono come interruttori di sicurezza progettati per proteggere i circuiti elettrici da sovraccarichi e cortocircuiti. Un fusibile difettoso può causare il malfunzionamento di specifici componenti, dall'illuminazione all'autoradio, fino ai sistemi più critici come l'airbag o l'ABS. Per questo motivo, conoscere la posizione e la funzione di ogni fusibile all'interno della Peugeot 206 è indispensabile per una rapida risoluzione dei problemi e per garantire la longevità del veicolo.

Posizionamento e Accesso alle Scatole dei Fusibili

La Peugeot 206 ospita le sue scatole dei fusibili in due posizioni strategiche: una all'interno dell'abitacolo, sotto il cruscotto, e l'altra nel vano motore, solitamente in prossimità della batteria. Entrambe le posizioni sono state concepite per offrire un accesso relativamente semplice, permettendo una rapida ispezione e sostituzione dei fusibili in caso di necessità.

Scatola dei Fusibili nell'Abitacolo (Cruscotto)

La scatola dei fusibili situata nell'abitacolo si trova sul lato del conducente, nella parte inferiore del cruscotto. Per accedere ai fusibili, è necessario rimuovere un coperchio protettivo. Questo coperchio è generalmente fissato con una vite che richiede solo un quarto di giro, spesso operabile anche con una moneta, per essere svitata. Una volta allentata la vite, il coperchio può essere rimosso per rivelare la disposizione dei fusibili.

All'interno del coperchio stesso, è comune trovare alloggiati i fusibili di ricambio e una pinza apposita, indicata come "pinza A", progettata per facilitare l'estrazione e l'inserimento dei fusibili senza danneggiarli. Prima di procedere alla sostituzione di un fusibile, è imperativo identificare la causa sottostante del guasto e risolverla. Sostituire un fusibile senza affrontare il problema che ha portato al suo bruciarsi comporterebbe quasi certamente un nuovo guasto in breve tempo.

I numeri identificativi dei fusibili sono chiaramente indicati sulla scatola stessa, rendendo più semplice la consultazione dello schema e l'individuazione del componente specifico da controllare o sostituire. Quando si sostituisce un fusibile difettoso, è di fondamentale importanza utilizzare sempre un fusibile di ricambio con lo stesso amperaggio di quello originale. L'utilizzo di un fusibile con un amperaggio superiore può portare a danni gravi e pericolosi all'impianto elettrico del veicolo, mentre uno con amperaggio inferiore potrebbe bruciarsi prematuramente senza risolvere il problema.

Scatola dei Fusibili nel Vano Motore

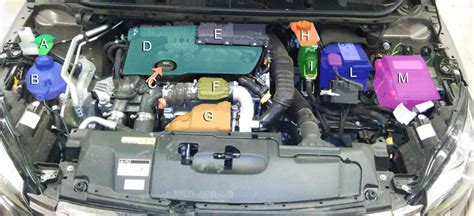

La seconda scatola dei fusibili, situata nel vano motore, si trova generalmente sul lato del conducente, vicino alla batteria. Per accedervi, è sufficiente sganciare il coperchio protettivo. Dopo aver effettuato qualsiasi intervento, come la sostituzione di un fusibile o di un relè, è essenziale richiudere accuratamente il coperchio per proteggere i componenti dall'umidità, dallo sporco e da eventuali danni meccanici.

Questa scatola può presentarsi in due versioni principali, prodotte da Siemens o Delphi, che potrebbero differire leggermente nell'aspetto o nella disposizione, ma che svolgono le medesime funzioni di protezione per i circuiti elettrici più esigenti.

Schema Dettagliato dei Fusibili Interni (Abitacolo)

All'interno dell'abitacolo, il blocco fusibili è posizionato sul lato del conducente, nella parte inferiore del cruscotto, e protetto da un coperchio rimovibile. Questo pannello gestisce una vasta gamma di funzioni, dall'illuminazione interna ai sistemi di comfort e sicurezza.

Di seguito, viene presentato uno schema dettagliato dei fusibili comunemente presenti in questa posizione per la Peugeot 206, con le relative descrizioni e amperaggi:

• N. 1 (15A): Questo fusibile protegge i sistemi di riscaldamento elettrico dei sedili e la sirena dell'allarme.
• N. 4 (20A): Gestisce il display multifunzione, il computer di bordo del sistema di navigazione, l'illuminazione del bagagliaio e l'autoradio.
• N. 5 (15A): È dedicato al dispositivo diagnostico per il cambio automatico.
• N. 6 (10A): Protegge il sensore del livello del liquido di raffreddamento, il sistema di cambio automatico e l'autoradio.
• N. 7 (15A): Copre gli accessori e i dispositivi aggiuntivi specifici per i veicoli scuola, oltre all'impianto di allarme generale.
• N. 9 (30A): Fornisce alimentazione per gli alzacristalli delle porte posteriori.
• N. 10 (40A): È un fusibile di amperaggio elevato destinato al riscaldamento elettrico del lunotto posteriore e degli specchietti esterni, componenti che richiedono una notevole potenza.
• N. 11 (15A): Protegge il sistema tergicristallo del lunotto posteriore.
• N. 12 (30A): Alimentazione per gli alzacristalli anteriori e per il tetto apribile ventilato, se presente.
• N. 14 (10A): Critico per il funzionamento di diversi sistemi: centralina elettronica del motore, airbag, leve del cambio (in alcune configurazioni) e sensore pioggia.
• N. 15 (15A): Gestisce vari elementi del cruscotto, il display multifunzione, il computer di bordo del sistema di navigazione, il climatizzatore e l'impianto audio.
• N. 16 (30A): Protegge la centralina elettronica responsabile dell'apertura e della chiusura delle portiere.
• N. 20 (10A): Si occupa della luce di stop destra.
• N. 21 (15A): Protegge la luce di stop sinistra e la terza luce di stop.
• N. 22 (30A): Questo fusibile di amperaggio significativo è destinato all'illuminazione generale anteriore e posteriore (in particolare per la versione 206 SW), all'illuminazione locale, all'illuminazione del vano portaoggetti, al fusibile dell'accendisigari della Peugeot 206 e alla presa posteriore da 12V (presente sulle 206 SW).
• S1 (Shunt “PARC”): Questo componente è uno shunt, utilizzato per misurare la corrente in un circuito, spesso legato alla gestione della batteria o del sistema di parcheggio.

Schema Dettagliato dei Fusibili nel Vano Motore

La scatola dei fusibili nel vano motore gestisce i circuiti elettrici più potenti e legati al funzionamento del propulsore e dei sistemi ausiliari ad alta richiesta energetica. Come accennato, questa scatola può essere di tipo Siemens o Delphi. La seguente descrizione si basa su una configurazione comune, tipica del tipo Siemens.

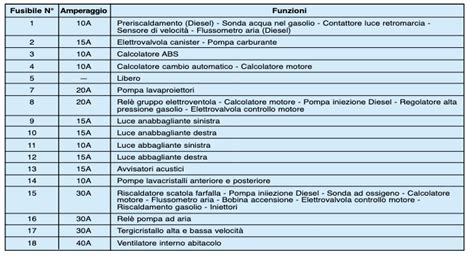

• N. 1 (10A): Protegge l'elettronica delle candelette per i motori diesel, il sensore acqua nel carburante diesel, l'interruttore delle luci di retromarcia, il sensore di velocità e il misuratore di portata dell'aria per i motori diesel.
• N. 2 (15A): Gestisce l'elettrovalvola dell'assorbitore di condensa e il modulo carburante, incluso il fusibile della pompa benzina.
• N. 3 (10A): Dedicato al sistema ABS (Anti-lock Braking System).
• N. 4 (10A): Protegge il computer del cambio automatico e il computer del motore.
• N. 5: Questo slot è vuoto o non utilizzato in molte configurazioni.
• N. 7 (20A): Alimentazione per la pompa lavafari.
• N. 8 (10A): Gestisce il relè della ventola di raffreddamento motore, il computer del motore, la pompa carburante ad alta pressione per motori diesel, il regolatore carburante ad alta pressione per motori diesel e le elettrovalvole del motore.
• N. 9 (15A): Protegge il faro sinistro, specificamente la funzione anabbagliante.
• N. 10 (15A): Similmente, protegge il faro destro per la funzione anabbagliante.
• N. 11 (10A): Fusibile per il faro sinistro, funzione abbagliante.
• N. 12 (15A): Fusibile per il faro destro, funzione abbagliante.
• N. 13 (15A): Protegge il clacson.
• N. 14 (10A): Alimentazione per le pompe lavavetri del parabrezza e del lunotto.
• N. 15 (30A): Un fusibile di amperaggio considerevole che protegge il riscaldatore della valvola a farfalla, la pompa del carburante ad alta pressione del motore diesel, il sensore di ossigeno, il computer del motore, il misuratore di massa dell'aria, la bobina di accensione, le elettrovalvole del motore, il riscaldamento del carburante diesel e gli iniettori.
• N. 16 (30A): Fusibile dedicato al relè del compressore (probabilmente del climatizzatore o del turbocompressore, a seconda del motore).
• N. 17 (30A): Gestisce la velocità massima e minima del tergicristallo anteriore.
• N. 18 (40A): Protegge la ventola elettrica dell'impianto di riscaldamento e ventilazione.

I Fusibili "MAXI": Protezione Supplementare

Oltre ai fusibili standard, la Peugeot 206 utilizza anche i cosiddetti "fusibili MAXI". Questi sono dispositivi di protezione supplementare destinati a salvaguardare i sistemi elettrici di maggiore potenza, come quelli legati al raffreddamento del motore o ai sistemi di frenata. I fusibili MAXI si trovano tipicamente montati direttamente sui circuiti o su blocchi specifici, spesso sul lato dell'apparecchio che proteggono, o in un'area dedicata nel vano motore.

Ecco uno schema dei fusibili MAXI comunemente riscontrati:

• N. 1 (20A): Destinato alla ventola di raffreddamento motore.
• N. 2 (60A): Protezione di amperaggio elevato per il sistema frenante ABS.
• N. 3 (30A): Un altro fusibile per il sistema frenante ABS, che gestisce un circuito separato o una funzione specifica.
• N. 4 (70A): Alimentazione elettrica per dispositivi di commutazione intelligente, che potrebbero includere unità di controllo centralizzate o moduli di gestione energetica.
• N. 5 (70A): Similmente, fornisce alimentazione elettrica per dispositivi di commutazione intelligente.
• N. 6: Slot solitamente vuoto o non utilizzato.
• N. 7 (30A): Protezione elettrica per il blocchetto di accensione, spesso integrato con il sistema antifurto.
• N. 8: Slot solitamente vuoto o non utilizzato.

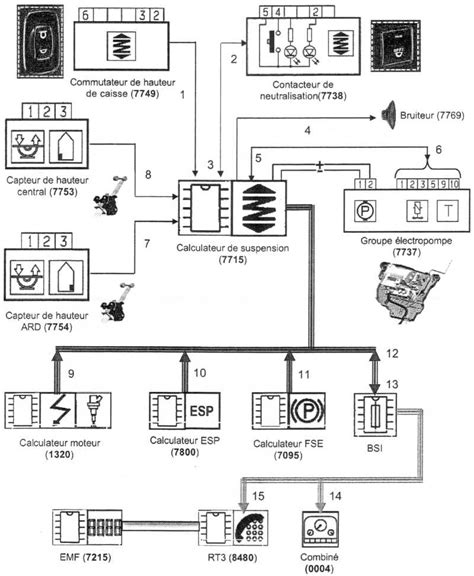

È importante notare che interventi sui MAXI fusibili o su altri componenti elettrici complessi dovrebbero idealmente essere effettuati da personale qualificato presso un Punto Assistenza PEUGEOT. La gestione di questi componenti richiede un'attenzione particolare e una conoscenza approfondita degli schemi elettrici del veicolo per evitare errori che potrebbero compromettere la sicurezza o danneggiare ulteriormente il sistema.

Consigli per la Manutenzione e la Sostituzione dei Fusibili

La manutenzione dei fusibili è un'operazione relativamente semplice ma che richiede precisione e attenzione.

1. Identificare la Causa: Prima di sostituire un fusibile bruciato, è fondamentale capire perché si è verificato il guasto. Un fusibile salta per proteggere un circuito da un sovraccarico o da un cortocircuito. Sostituirlo senza aver risolto il problema sottostante è come spegnere l'allarme antincendio senza estinguere l'incendio; il problema si ripresenterà.
2. Utilizzare la Pinza Corretta: La pinza fornita con i ricambi (pinza A) è progettata per afferrare saldamente il corpo del fusibile ed estrarlo o inserirlo senza toccare i contatti metallici o i filamenti, riducendo il rischio di scosse o danni.
3. Corrispondenza dell'Amperaggio: Questo è un punto critico. Ogni fusibile ha un valore di amperaggio (espresso in Ampere, A) indicato dal suo colore e dal numero stampato sul corpo. È obbligatorio sostituire un fusibile difettoso con uno dello stesso identico amperaggio. Un fusibile con un amperaggio inferiore potrebbe bruciarsi troppo presto, mentre uno con un amperaggio superiore non offrirà una protezione adeguata, rischiando di danneggiare componenti elettronici costosi o, nel peggiore dei casi, di causare un incendio.

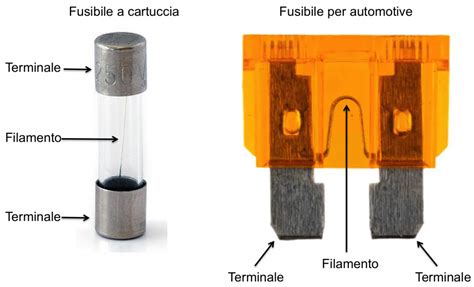

4. Verifica Visiva: Un fusibile bruciato presenta solitamente un filamento metallico interrotto o annerito all'interno del corpo trasparente. Se il filamento appare intatto, il problema potrebbe risiedere altrove, o il fusibile potrebbe essere danneggiato in modo non visibile.
5. Consultare il Manuale: In caso di dubbi, il manuale d'uso e manutenzione della Peugeot 206 è la risorsa più affidabile per confermare la posizione esatta e la specifica funzione di ogni fusibile.

La gestione corretta dei fusibili non solo assicura il funzionamento ottimale di tutti i sistemi elettrici della Peugeot 206, ma contribuisce anche a prevenire danni maggiori e costose riparazioni, garantendo un'esperienza di guida sicura e affidabile.
