I veicoli d'epoca, in particolare modelli come la Lancia Fulvia Coupé o Estate, mantengono un fascino intramontabile non solo per le loro linee e prestazioni, ma anche per le soluzioni ingegneristiche, talvolta sorprendentemente sofisticate nella loro semplicità, adottate per garantirne il funzionamento in ogni condizione. Tra queste, spicca la levetta "hiver"-"été" (inverno-estate) presente sull'airbox del filtro dell'aria, un dispositivo apparentemente modesto ma fondamentale per la salute e l'efficienza del motore carburato, specialmente nei climi più rigidi. Questa leva, pur essendo un elemento fisico di piccole dimensioni, attiva una serie di processi termodinamici e meccanici che proteggono il motore da condizioni estreme, assicurando un funzionamento ottimale.
Il Selettore "Hiver-Été": Cos'è e Come Funziona
In concreto, la levetta "hiver"-"été" del filtro dell'aria non è un semplice indicatore, ma un comando meccanico che muove una farfalla o una serranda all'interno del sistema di aspirazione. Il suo scopo principale è quello di deviare il flusso dell'aria destinata al carburatore, scegliendo tra due sorgenti principali: aria fredda ambiente o aria pre-riscaldata.
In posizione "été" (estate), la farfalla è orientata in modo da permettere all'aria di essere aspirata direttamente dall'ambiente esterno, quindi aria "fresca". Questa configurazione è ideale in condizioni di temperature miti o elevate, dove l'aria più densa favorisce una migliore combustione e, in linea di principio, una maggiore potenza, pur senza alterazioni significative delle prestazioni complessive per i motori d'epoca.
Quando la levetta viene spostata in posizione "hiver" (inverno), la farfalla si sposta per chiudere l'ingresso dell'aria ambiente diretta e contemporaneamente apre un condotto che convoglia aria da una zona specifica: l'aria viene aspirata dalla zona del collettore di scarico. Questa è l'elemento a portata di mano che si riscalda più velocemente, sfruttando il calore generato dai gas di scarico. Il calore irradiato dal collettore riscalda l'aria circostante, che viene poi aspirata nel filtro e quindi al carburatore. Questo sistema rappresenta una soluzione ingegnosa e passiva per la gestione della temperatura dell'aria in ingresso, essenziale per il corretto funzionamento dei motori a carburatore in presenza di basse temperature esterne.
La Fisica del Freddo: Il Fenomeno della Laminazione nel Carburatore
Per comprendere appieno l'importanza di aspirare aria calda d'inverno, è fondamentale addentrarsi nei principi della termodinamica e della fluidodinamica applicati al funzionamento del carburatore. L'aria, essendo un fluido, è soggetto a tutte quelle leggi dell'idrodinamica, fisica e termodinamica. Tra queste, ve n'è una che spiega come si raffredda un fluido nel passare un restringimento ad alta velocità, un fenomeno noto come "laminazione" o, più precisamente nel contesto dei gas, effetto Joule-Thomson o espansione isoentalpica.

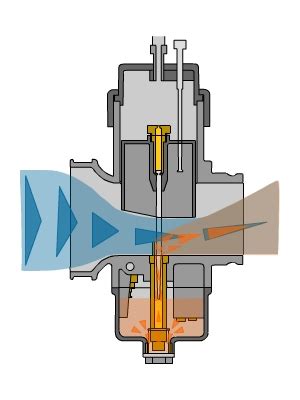

Il carburatore, nel suo cuore, ospita un elemento chiave chiamato Venturi. Il Venturi non è nient'altro che un restringimento della sezione del condotto di aspirazione. Quando l'aria viene aspirata dal carburatore, assume una certa velocità per attraversare questo restringimento. Per i motori moderni si arriva anche a velocità quasi supersoniche, mentre per i motori d'epoca, pur rimanendo nel campo del sub-sonico, la velocità è comunque considerevole.
Quando l'aria attraversa il Venturi, a causa dell'accelerazione, la pressione diminuisce drasticamente. Questa caduta di pressione, combinata con l'espansione rapida del gas subito a valle del restringimento e della farfalla, provoca un ulteriore significativo raffreddamento dell'aria stessa. Immaginiamo un clima freddo, ipotizzando una temperatura esterna di -10°C. Questa è la temperatura di aria in condizioni "statiche", ovvero non soggetta a movimento alcuno. Ecco, il nostro simpatico carburatore (o meglio, il Venturi all'interno) non è nient'altro che un restringimento il quale fa "laminare" l'aria facendola espandere subito a valle della farfalla e facendo così che si raffreddi ulteriormente. Questo può portare l'aria a una temperatura non più solo a -10°C, ma magari a -30°C o peggio, un abbassamento drastico che ha conseguenze dirette e deleterie sul motore.
I Rischi del Freddo Estremo per il Motore
Le temperature estremamente basse all'interno del carburatore e nelle camere di combustione generano una serie di problematiche critiche per il motore, dalle più immediate a quelle a lungo termine.
Congelamento del Carburatore: La prima e più immediata conseguenza dell'aria freddissima nel Venturi è il rischio di congelamento del corpo del carburatore. L'umidità naturalmente presente nell'aria può condensarsi e poi congelare all'interno dei passaggi più stretti, bloccando gli ugelli, la valvola a farfalla o i circuiti di alimentazione del minimo. Questo porta a irregolarità nel funzionamento, "tossire e spegnersi" o addirittura l'impossibilità di mantenere il motore acceso. La formazione di ghiaccio può anche impedire il movimento della farfalla, causando problemi di accelerazione o mantenimento del minimo.

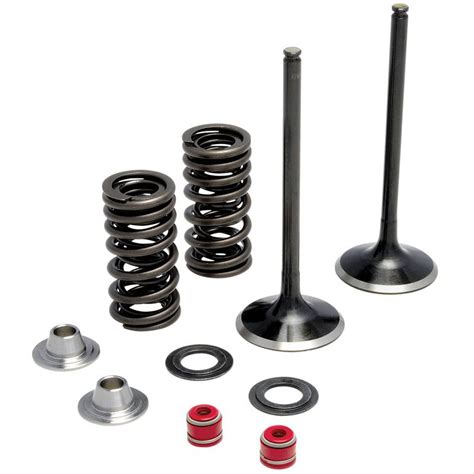

Shock Termico Distruttivo agli Organi della Testa: Un rischio meno evidente ma non meno grave è lo shock termico a cui sono sottoposti i componenti interni del motore. Immaginate le valvole di aspirazione che in fase di apertura vengono investite da dell'aria a parecchi gradi sotto zero, un istante dopo si ritrovano a più di 500 gradi in fase di combustione. Questa differenza di temperatura, di centinaia di gradi Celsius, applicata in maniera ciclica e rapida, sottopone i materiali delle valvole, delle sedi valvola e persino della testata a sollecitazioni termiche estreme. Sebbene i materiali siano progettati per resistere a tali escursioni, la ripetizione di questi shock termici intensi può accelerare la fatica del materiale, portando a micro-fratture, deformazioni o un generale indebolimento strutturale nel tempo. Questo non solo compromette l'affidabilità a lungo termine, ma può anche influire sulla tenuta delle valvole e quindi sull'efficienza della combustione.
- Condensazione della Benzina sulle Pareti dei Cilindri: Forse la problematica più critica per l'efficienza della combustione è la condensazione del carburante. Aspirando aria particolarmente fredda, questa riusciva a raffreddare così tanto e così velocemente l'interno dei cilindri che la benzina appena aspirata (e quindi "vaporizzata" dal carburatore) si CONDENSAVA sulle pareti dei cilindri non prendendo parte alla combustione. In condizioni normali, la benzina viene finemente nebulizzata nel carburatore e si vaporizza quasi istantaneamente una volta entrata nel cilindro, miscelandosi omogeneamente con l'aria. Se le pareti del cilindro sono eccessivamente fredde, le goccioline di carburante invece di rimanere in stato gassoso, tornano allo stato liquido, formando una pellicola sulle pareti. Questo comporta una miscela aria-carburante eccessivamente magra nella fase gassosa (quella che effettivamente brucia), causando mancate accensioni, funzionamento irregolare, perdita di potenza e un aumento delle emissioni di idrocarburi incombusti. Inoltre, la benzina liquida sulle pareti può diluire il film d'olio lubrificante, aumentando l'usura dei cilindri e degli anelli del pistone.
NON ESCE ARIA CALDA DAL RISCALDAMENTO CHE PROBLEMA PUO' ESSERE ? BMW SERIE 5
Il Ruolo dell'Aria Calda: Vantaggi della Modalità "Inverno"
Per contrastare efficacemente queste problematiche, l'attivazione della modalità "inverno" nel sistema di aspirazione si rivela una strategia di ingegneria meccanica estremamente efficace e fondamentale. I vantaggi dell'avere aria calda invece che "fresca" d'inverno sono molteplici e cruciali per il buon funzionamento del motore.
Il principale beneficio è la prevenzione del congelamento del carburatore. Immettendo aria già pre-riscaldata, si compensa il calo di temperatura dovuto all'effetto Venturi (laminazione). Questo assicura che, anche dopo l'espansione e il raffreddamento nel Venturi, la temperatura dell'aria non scenda al di sotto del punto di congelamento dell'acqua o, in casi estremi, del carburante stesso. Questo elimina la formazione di ghiaccio e garantisce il libero movimento della farfalla e il corretto funzionamento degli ugelli.
Un altro vantaggio fondamentale è il miglioramento della vaporizzazione del carburante. L'aria calda favorisce una più rapida ed efficiente evaporazione della benzina finemente nebulizzata dal carburatore. Questo processo è vitale per creare una miscela aria-carburante omogenea e combustibile. Se la benzina non si vaporizza adeguatamente, la combustione sarà incompleta e irregolare. Con l'aria calda, si riduce significativamente la probabilità che la benzina si CONDENSI sulle pareti dei cilindri, assicurando che la maggior parte del carburante partecipi attivamente alla combustione. Questo si traduce in una migliore efficienza del carburante, una maggiore stabilità del minimo e una risposta più fluida all'acceleratore.
Inoltre, il motore è più "in temperatura". L'introduzione di aria calda contribuisce a un più rapido raggiungimento della temperatura operativa ottimale dell'intero motore. Sebbene l'aria calda di aspirazione non sia il fattore primario per il riscaldamento del blocco motore (ruolo svolto dal sistema di raffreddamento e dalla combustione stessa), essa contribuisce a riscaldare più rapidamente i componenti della testa e delle camere di combustione, riducendo le sollecitazioni termiche iniziali e l'usura meccanica a freddo. Un motore che raggiunge la temperatura ottimale più velocemente opera con tolleranze meccaniche corrette e con minore attrito, prolungandone la vita utile.
L'adozione dell'aria calda contribuisce anche alla riduzione dello shock termico agli organi della testa, mitigando l'escursione termica estrema subita dalle valvole di aspirazione. Anche se la differenza può sembrare piccola all'occhio umano, essa è significativa dal punto di vista metallurgico, come vedremo.
Infine, la modalità "inverno" garantisce una maggiore regolarità di funzionamento e una riduzione delle emissioni. Una combustione più completa grazie a una migliore vaporizzazione del carburante significa meno incombusti espulsi con i gas di scarico e un motore che "gira" in modo più rotondo e affidabile, evitando i singhiozzi e gli spegnimenti improvvisi che possono verificarsi con l'aria fredda.
L'Esperienza Pratica: Esempio di Funzionamento in Condizioni Reali
L'efficacia del selettore "hiver-été" non è solo una teoria da manuale di fisica, ma una realtà tangibile, sperimentata sulla propria pelle da molti proprietari di veicoli d'epoca. Un'esperienza significativa è quella vissuta da un appassionato: l'inverno scorso, con una temperatura fissa di -5°C, la famosa levetta dimenticata su "estate". La macchina, scaldata nel box e pronta per la partenza, ha iniziato a manifestare problemi dopo appena 200 metri: ha cominciato a tossire e a spegnersi. Dopo aver provato a capire cosa fosse, l'improvviso ricordo della levetta. Una volta spostata in posizione "inverno", la macchina è tornata magicamente ad andare meravigliosamente come al solito.
Questo aneddoto sottolinea in modo lampante la morale dell'importanza di questo dispositivo: aspirando aria particolarmente fredda, questa riusciva a raffreddare così tanto e così velocemente l'interno dei cilindri che la benzina appena aspirata (e quindi "vaporizzata" dal carburatore) si CONDENSAVA sulle pareti dei cilindri non prendendo parte alla combustione. Il risultato era una miscela povera, una combustione irregolare e lo spegnimento del motore. La semplice azione di selezionare la modalità "inverno", consentendo l'aspirazione di aria preriscaldata, ha risolto immediatamente il problema, dimostrando l'impatto diretto di questa scelta sulla funzionalità del veicolo in condizioni climatiche avverse.
Conservazione del Calore e Avvii Successivi
Oltre ai benefici immediati durante la marcia, l'utilizzo della posizione "inverno" offre un vantaggio aggiuntivo legato alla conservazione del calore. Supponiamo che ci si trovi a -10°C e, dopo un medio tragitto, si spenga il motore. Se la leva è su "inverno", il calore che riceve il carburatore dall'ambiente riscaldato del collettore di scarico tende a durare più a lungo per una prossima partenza, anche dopo qualche ora. Questo perché il calore proveniente dal collettore di scarico continua a irradiare, mantenendo l'intera zona dell'airbox e del carburatore a una temperatura più elevata rispetto all'ambiente esterno freddo.
In contrasto, sulla posizione "estate", dove l'aspirazione è diretta all'aria ambiente, si riduce il tempo di mantenimento del calore interno al carburatore. Anche se a prima vista potrebbe sembrare che non faccia molta differenza, questa prolungata permanenza a temperature più miti può essere determinante. Un carburatore più caldo significa che sarà meno suscettibile al congelamento durante la sosta e che il motore avrà maggiori probabilità di avviarsi più agevolmente, con una migliore vaporizzazione della benzina fin dal primo tentativo. Questa "memoria termica" del sistema di aspirazione è un piccolo ma significativo aiuto per l'affidabilità nelle mattinate fredde o dopo brevi pause in condizioni gelide.
Dalla Teoria alla Pratica: Le Temperature in Gioco
Per apprezzare la sottile ma profonda importanza del selettore "hiver-été", è utile considerare le temperature in gioco e come queste influenzano il motore a livello metallurgico e funzionale.
Quando si parla di aspirare aria che passa attraverso i collettori di scarico in posizione "inverno", si potrebbe pensare a temperature estremamente elevate. Teoricamente, i gas di scarico possono raggiungere temperature sui 400°C o più. Tuttavia, è importante considerare che un collettore di scarico non è una perfetta superficie di scambio termico. Non tutta l'aria ambiente che lo circonda verrà riscaldata a quella temperatura. Si può ragionevolmente stimare che, con il motore in temperatura, l'aria aspirata possa raggiungere, diciamo, sui 40°C. E ci vado basso, dato che i motori moderni sono studiati per lavorare con ricircoli di gas di scarico (EGR) fino a 110°C, a dimostrazione che il riscaldamento controllato dell'aria è una pratica consolidata per ottimizzare la combustione e ridurre le emissioni.
Questa differenza, tra l'aria a -10°C (o -30°C dopo la laminazione) e l'aria pre-riscaldata a 40°C, può sembrare un delta non così enorme per la percezione umana, ma dal punto di vista ingegneristico e dei materiali, è un abisso. Consideriamo nuovamente lo shock termico sulle valvole di aspirazione. L'aria a -30°C che colpisce una valvola, un istante dopo esposta a 500°C durante la combustione, crea una differenza di temperatura di circa 530°C. Se invece l'aria aspirata è a 40°C, anche considerando il raffreddamento da laminazione che potrebbe riportarla a 0°C o poco sotto, la differenza con i 500°C di combustione si riduce a circa 500°C.
Quindi sono suppergiù 460°C o 500°C di differenza… una sega per la percezione umana (500 o 460 bruciano allo stesso modo), ma un ABISSO per uno studio di metallurgia. Anche una riduzione di soli 30-70°C nell'escursione termica ciclica, ripetuta milioni di volte durante la vita di un motore, può avere un impatto significativo sulla fatica dei materiali, sulla formazione di cricche e sulla longevità complessiva dei componenti. Invece un po' cambia, anche per un motore come quello della DS, e l'esperienza pratica lo conferma.
Questa capacità di gestire e modulare la temperatura dell'aria di aspirazione, seppur tramite un meccanismo semplice, è un esempio brillante di come l'ingegneria d'epoca affrontasse sfide complesse con soluzioni robuste ed efficaci, garantendo che veicoli come la Fulvia Coupé potessero offrire prestazioni affidabili e durature anche nelle condizioni ambientali più impegnative.
