Sensore di Pressione Rail BMW E90: Funzionamento, Sintomi e Soluzioni ai Problemi

Il sistema di alimentazione di un veicolo è un insieme complesso di componenti che lavorano in armonia per garantire che il motore riceva la corretta quantità di carburante, consentendo prestazioni ottimali, efficienza e un rigoroso controllo delle emissioni. Tra questi componenti, il sensore di pressione del carburante, spesso definito anche sensore di pressione del condotto del carburante, svolge un ruolo cruciale. Quando questo sensore subisce un guasto, può scatenare una serie di problematiche relative alla guidabilità, un peggioramento del risparmio di carburante e, in scenari più gravi, danni al motore se non viene tempestivamente individuato e risolto. Questa guida esaustiva è stata creata per illustrare dettagliatamente come riconoscere un sensore della pressione del carburante difettoso, analizzando sintomi, fasi diagnostiche, procedure di sostituzione e misure preventive, fornendo al contempo informazioni aggiuntive sul sistema common rail e i relativi iniettori.

Cos'è un Sensore di Pressione del Carburante?

Il sensore di pressione del carburante è un piccolo ma fondamentale componente nel sistema di erogazione del carburante. Questo dispositivo ha il compito di monitorare la pressione del carburante all'interno del condotto del carburante, ovvero il tubo che convoglia il carburante verso gli iniettori. Le informazioni sulla pressione vengono trasmesse in tempo reale al modulo di controllo del motore (ECM), il quale utilizza questi dati per regolare con precisione l'erogazione del carburante, garantendo una combustione efficiente e prestazioni ottimali. Un malfunzionamento di questo sensore può portare l'ECM a ricevere dati errati, con conseguenti miscele aria-carburante inadeguate e una vasta gamma di problemi al motore.

Come Funziona un Sensore di Pressione del Carburante?

Il sensore di pressione del carburante è generalmente un dispositivo piezoelettrico o estensimetrico. La sua funzione principale è quella di rilevare la pressione esercitata dal carburante all'interno del rail e di convertire questa pressione meccanica in un segnale elettrico. Se il sensore fornisce letture imprecise, i calcoli dell'ECM risulteranno errati, il che può condurre a una serie di problemi al motore e alla guidabilità del veicolo. L'accuratezza di questo segnale è vitale per il corretto funzionamento del motore, influenzando direttamente parametri come la fasatura dell'iniezione e la quantità di carburante iniettato.

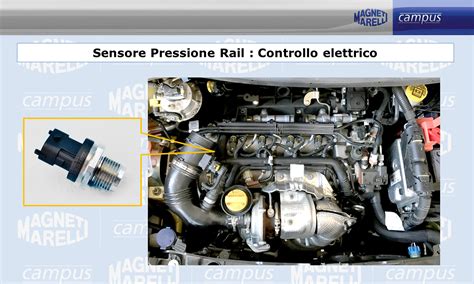

Dove si Trova il Sensore di Pressione del Carburante?

Nei veicoli moderni, il sensore di pressione del carburante è spesso montato direttamente sul condotto del carburante. Tuttavia, in alcuni veicoli più datati, la sua posizione potrebbe variare, trovandosi vicino al tubo del carburante o addirittura integrato nel gruppo della pompa del carburante.

Per localizzarlo con precisione, è utile seguire questi passaggi:

• Tracciare la linea del carburante dagli iniettori di carburante verso il serbatoio del carburante.
• Cercare un sensore piccolo, cilindrico o rettangolare, al quale è collegato un connettore elettrico.
• Consultare il manuale di servizio del veicolo per la posizione esatta e specifica del modello.

Sintomi Comuni di un Sensore di Pressione del Carburante Difettoso

Riconoscere i segnali di un sensore di pressione del carburante guasto è di fondamentale importanza per effettuare riparazioni tempestive e prevenire danni più gravi. I sintomi possono manifestarsi in diverse forme, influenzando direttamente le prestazioni e l'efficienza del veicolo.

1. Spia di Controllo del Motore Accesa: L'ECM illumina la spia del motore di controllo se rileva segnali al di fuori dell'intervallo operativo dal sensore di pressione del carburante. I codici di guasto diagnostici (DTC) più comuni associati a questo problema includono P0190, P0191, P0193 e P0194, i quali indicano problemi specifici nel circuito o nella performance del sensore.
2. Difficoltà all'Avviamento del Motore: Una difficoltà ad avviare il motore, in particolare a freddo, può indicare un sensore guasto. Il motore potrebbe dover girare più a lungo del solito o, in alcuni casi, potrebbe non avviarsi affatto, a causa di una pressione del carburante insufficiente o incoerente.
3. Stallo del Motore o Minimo Irregolare: Il motore potrebbe bloccarsi in modo casuale o girare al minimo in modo approssimativo. Questo è spesso il risultato di un'erogazione di carburante incoerente, causata da letture imprecise del sensore che impediscono all'ECM di mantenere una miscela aria-carburante stabile.
4. Perdita di Potenza e Scarsa Accelerazione: Un sensore difettoso può causare un'accelerazione lenta e una perdita di potenza complessiva. L'ECM, ricevendo dati errati, può limitare l'erogazione di carburante o fornire una miscela aria-carburante scorretta, compromettendo le prestazioni del motore.
5. Scarso Risparmio di Carburante e Aumento delle Emissioni: Letture errate della pressione del carburante interrompono il rapporto ottimale aria-carburante, portando a uno scarso risparmio di carburante. L'ECM potrebbe compensare iniettando troppo o troppo poco carburante, il che si traduce anche in un aumento delle emissioni inquinanti.
6. Mancate Accensioni o "Singhiozzi" del Motore: Potrebbero verificarsi mancate accensioni o "singhiozzi" durante l'accelerazione o il minimo. Questi fenomeni sono direttamente collegati a un'erogazione non corretta del carburante, che impedisce una combustione regolare in uno o più cilindri.
7. Fumo Anomalo dallo Scarico o Odore di Carburante: Fumo nero o un forte odore di carburante dallo scarico possono indicare una miscela eccessivamente ricca. Questo è un chiaro segnale che l'ECM sta ricevendo dati del sensore errati, portando a un'iniezione di carburante superiore al necessario.
8. Esitazione o Picchi del Motore Durante l'Accelerazione: Il motore potrebbe salire inaspettatamente di giri o esitare quando si preme l'acceleratore. Questo accade perché l'ECM fatica a regolare l'erogazione del carburante in risposta alle richieste del guidatore, a causa di informazioni imprecise sulla pressione.
9. Cambi di Marcia Bruschi o Ritardati: In alcuni veicoli, un ECM che riceve dati errati sulla pressione del carburante può causare cambi di marcia bruschi o ritardati, influenzando la fluidità e l'efficienza della trasmissione.

Cause del Guasto di un Sensore di Pressione del Carburante

Comprendere le cause principali del guasto di un sensore di pressione del carburante è essenziale per implementare misure preventive e per una diagnosi efficace. Diverse fattori possono contribuire al deterioramento o al malfunzionamento di questo componente vitale.

• Usura: Con il tempo, i componenti interni del sensore si degradano a causa del calore costante, delle vibrazioni e dell'utilizzo prolungato. L'esposizione a condizioni operative estreme ne accelera il deterioramento.
• Carburante Contaminato: La presenza di detriti, acqua o sostanze corrosive nel carburante può danneggiare internamente il sensore. Questi contaminanti possono ostruire le piccole aperture o corrodere i materiali sensibili, compromettendo la sua capacità di misurare con precisione la pressione.
• Problemi Elettrici: Cavi e connettori corrosi, danneggiati o allentati possono interrompere i segnali elettrici dal sensore all'ECM. Un'interruzione o un'alterazione del segnale può portare a letture errate o alla completa perdita di comunicazione.
• Problemi al Sistema di Alimentazione: Altri problemi all'interno del sistema di alimentazione, come un filtro del carburante intasato o una pompa del carburante guasta, possono sollecitare eccessivamente il sensore. Ad esempio, una pompa difettosa può causare fluttuazioni di pressione estreme che il sensore non è progettato per sopportare a lungo termine.
• Calore o Vibrazioni Eccessivi: Un'esposizione prolungata a temperature elevate o a vibrazioni intense può indebolire la struttura interna ed esterna del sensore, portando a cedimenti meccanici o elettrici.
• Installazione Inadeguata: Un'installazione errata, come un serraggio eccessivo o insufficiente, può danneggiare il sensore o le sue filettature. Ciò può causare perdite di carburante o impedire al sensore di effettuare misurazioni accurate.
• Intrusione di Umidità: L'acqua che entra nell'alloggiamento del sensore può causare corrosione interna e guasti elettrici, compromettendo il suo funzionamento.

Diagnosi dei Problemi Relativi al Sensore di Pressione del Carburante

La diagnosi di un sensore di pressione del carburante difettoso richiede un approccio sistematico e l'uso di strumenti specifici per identificare la causa esatta del problema.

1. Utilizzo di uno Scanner OBD-II: La prima fase consiste nell'utilizzare uno scanner OBD-II per verificare la presenza di DTC rilevanti (ad esempio, P0190, P0191, P0193, P0194). Questi codici spesso puntano direttamente al sensore di pressione del carburante o al suo circuito, fornendo un punto di partenza per l'indagine.
2. Ispezione Visiva: Ispezionare attentamente cavi e connettori per individuare eventuali danni, corrosione o collegamenti allentati. È importante anche cercare segni di perdite di carburante attorno al sensore, che potrebbero indicare un problema di integrità del componente o della sua installazione.
3. Controllo della Tensione con un Multimetro: Con un multimetro digitale, è possibile controllare la tensione del sensore sul connettore. Le letture tipiche sono intorno a 0,5 V a 0 PSI e fino a 4,5 V alla pressione nominale massima. È fondamentale consultare il manuale di assistenza del veicolo per le specifiche esatte, in quanto possono variare a seconda del modello.
4. Misurazione della Pressione Meccanica del Carburante: Utilizzare un manometro meccanico per misurare la pressione effettiva del carburante sul rail. Confrontare le letture ottenute con le specifiche del produttore (solitamente 40-60 PSI al minimo per la maggior parte dei motori a benzina). Questo confronto può rivelare discrepanze tra la lettura del sensore e la pressione reale.
5. Confronto Lettura Sensore vs. Pressione Effettiva: Se la pressione effettiva del carburante è corretta ma la lettura del sensore è errata (come visualizzato nei dati in tempo reale su uno strumento di scansione), è altamente probabile che il sensore stesso o il suo cablaggio siano difettosi.
6. Diagnostica Avanzata con Oscilloscopio: Per una diagnostica più avanzata, è possibile utilizzare un oscilloscopio per verificare la presenza di segnali irregolari o congelati provenienti dal sensore, che possono indicare un malfunzionamento interno o un problema di circuito.
7. Test di Movimento del Cablaggio: Muovere delicatamente il cablaggio mentre si monitorano le letture del sensore. Se i valori fluttuano in modo significativo o il motore inciampa, potrebbe esserci un problema di cablaggio intermittente, spesso causato da un falso contatto o un'interruzione.
8. Scambio del Sensore (se possibile): Se l'accesso lo consente e si dispone di un sensore di ricambio funzionante, scambiare il sensore sospetto con quello funzionante per vedere se i sintomi si risolvono. Questo è un metodo efficace per isolare il problema.

Procedura di Sostituzione del Sensore di Pressione del Carburante

La sostituzione del sensore di pressione del carburante è un intervento che richiede attenzione e precisione. È fondamentale seguire i passaggi corretti per garantire la sicurezza e il corretto funzionamento del sistema.

1. Preparazione e Scarico della Pressione del Carburante:
   • Scollegare il terminale negativo della batteria per prevenire scariche accidentali e problemi elettrici.
   • Individuare il relè o il fusibile della pompa del carburante e rimuoverlo.
   • Avviare il motore e lasciarlo funzionare finché non si spegne autonomamente. Questo processo scarica la pressione residua dal sistema di alimentazione, riducendo il rischio di fuoriuscite di carburante.
   • Spegnere il motore una volta che si è spento da solo.
2. Scollegamento del Connettore del Sensore: Scollegare con attenzione il connettore elettrico dal sensore. Rilasciare eventuali fermi o clip di sicurezza secondo necessità per evitare di danneggiare il connettore.
3. Rimozione del Vecchio Sensore: Utilizzare una chiave o un set di prese per svitare il sensore dal condotto del carburante. Prepararsi alla fuoriuscita di una piccola quantità di carburante residuo, anche se il sistema è stato depressurizzato.
4. Installazione del Nuovo Sensore: Avvitare manualmente il nuovo sensore nella sua sede, quindi serrarlo utilizzando una chiave dinamometrica secondo le specifiche di coppia del produttore. È fondamentale non stringere eccessivamente per evitare danni al sensore o al condotto, ma assicurarsi che sia sufficientemente serrato per prevenire perdite.
5. Ricollegamento Elettrico: Garantire una connessione sicura del connettore elettrico al nuovo sensore per evitare futuri problemi elettrici o interruzioni del segnale.
6. Reinstallazione del Relè/Fusibile e Batteria: Reinstallare il relè o il fusibile della pompa del carburante. Ricollegare il terminale negativo della batteria.
7. Test Iniziale: Avviare il motore e controllare attentamente la zona attorno al sensore per eventuali perdite di carburante. Verificare anche il corretto funzionamento del motore, ascoltando eventuali anomalie.
8. Cancellazione Codici e Test su Strada: Utilizzare lo scanner OBD-II per cancellare eventuali codici di guasto memorizzati nella centralina. Successivamente, portare il veicolo a fare un giro di prova per assicurarsi che il problema sia stato risolto e che le prestazioni del motore siano tornate alla normalità.

Prevenzione dei Guasti al Sensore di Pressione del Carburante

La prevenzione è la chiave per prolungare la vita utile del sensore di pressione del carburante e mantenere l'efficienza del sistema di alimentazione. Adottare pratiche di manutenzione regolari può fare una grande differenza.

• Utilizzare Carburante di Alta Qualità: Optare per carburante di alta qualità previene la contaminazione e il danneggiamento del sensore da parte di impurità o additivi scadenti.
• Sostituire Regolarmente i Filtri del Carburante: La sostituzione periodica dei filtri del carburante è essenziale per mantenere i detriti, le particelle e l'acqua fuori dal sistema di alimentazione, proteggendo il sensore e gli iniettori.
• Ispezionare Cablaggi e Connettori: Durante la manutenzione ordinaria, ispezionare visivamente i cablaggi e i connettori del sensore per verificare la presenza di corrosione, danni o collegamenti allentati. Un'ispezione preventiva può identificare problemi prima che si aggravino.
• Risolvere Tempestivamente i Problemi del Sistema di Alimentazione: Affrontare prontamente problemi come una pompa del carburante difettosa o iniettori problematici è cruciale per evitare il sovraccarico o lo stress eccessivo sul sensore di pressione.
• Evitare di Riempire Eccessivamente il Serbatoio: Un riempimento eccessivo del serbatoio può danneggiare il sistema di recupero dei vapori e, indirettamente, influenzare i sensori, in particolare quelli legati alla gestione delle emissioni.
• Mantenere Pulito il Vano Motore: Un vano motore pulito riduce il rischio che umidità e detriti causino problemi elettrici o corrosione ai componenti, incluso il sensore.

Rischi di Guidare con un Sensore di Pressione del Carburante Difettoso

Guidare con un sensore di pressione del carburante difettoso, anche se apparentemente possibile per brevi tratti, non è assolutamente consigliabile e comporta rischi significativi per il veicolo e la sicurezza.

• Danni al Convertitore Catalitico: Il carburante incombusto, a causa di una miscela aria-carburante errata, può raggiungere il convertitore catalitico, surriscaldandolo e danneggiandolo irreparabilmente. La sostituzione del convertitore catalitico è un costo molto elevato.
• Mancate Accensioni del Motore: Le mancate accensioni prolungate possono causare danni al motore a lungo termine, inclusa l'usura prematura dei componenti interni.
• Scarso Risparmio di Carburante: Un'erogazione di carburante non ottimale si traduce in uno spreco di carburante, aumentando i costi di gestione e le emissioni inquinanti.
• Stallo Imprevisto del Motore: Lo stallo improvviso del motore è un rischio significativo per la sicurezza, specialmente nel traffico intenso o ad alta velocità, dove può causare la perdita di controllo del veicolo.

La diagnosi e la riparazione tempestive prevengono problemi più costosi in futuro e garantiscono la sicurezza e l'affidabilità del veicolo.

Il Sistema Common Rail e i Suoi Iniettori

Oltre al sensore di pressione del carburante, è importante considerare il ruolo degli iniettori common rail (CRI), componenti essenziali per un'erogazione precisa del carburante e una combustione efficiente. È fondamentale prestare attenzione ai segnali di guasto di questi componenti.

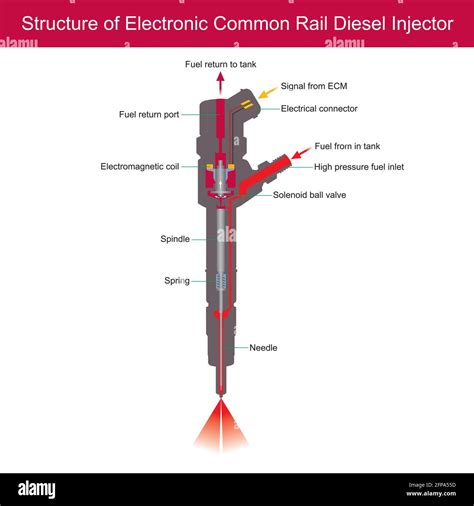

Cosa sono gli iniettori common rail?

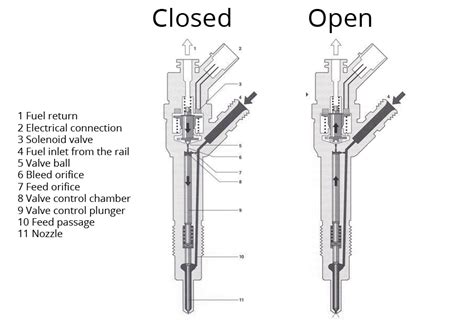

Gli iniettori common rail sono progettati per spruzzare carburante nelle camere di combustione di un veicolo. Sono componenti estremamente precisi, regolabili in modo da poter erogare carburante alla pressione, ai tempi, alla velocità e nella quantità corretti, come impostato dai parametri del veicolo. Funzionando correttamente, possono ridurre le emissioni e migliorare sia il risparmio di carburante che la potenza del motore.

Sintomi di guasto dell'iniettore common rail

Se un veicolo manifesta i seguenti sintomi, è consigliabile esaminare gli iniettori common rail per verificare la presenza di guasti.

• Il motore non si accende correttamente: Se gli iniettori common rail non spruzzano abbastanza carburante nelle camere di combustione, i cilindri non saranno in grado di fornire energia sufficiente. Ciò causerà una scarsa accelerazione o una mancata accensione.
• Scarso risparmio di carburante: Se il motore non riceve il carburante in modo corretto, la ECU potrebbe dover compensare, fornendo potenzialmente più carburante del necessario e quindi sprecandolo.
• Funzionamento irregolare al minimo: Se l'alimentazione del carburante è ridotta o irregolare, il numero di giri fluttuerà quando il veicolo è al minimo, causando una sensazione di "irregolarità". Potrebbe anche bloccarsi se il numero di giri diventa troppo basso.
• Fumo di scarico eccessivo: I conducenti possono notare più fumo di scarico del normale, che può essere bianco o nero a seconda della modalità di guasto dell'iniettore. Tuttavia, questo problema è meno evidente nei sistemi di controllo delle emissioni più recenti (come il DPF), sebbene possa portare all'ostruzione dei filtri.
• Battito o tintinnio del motore: Un CRI difettoso influenzerà la fasatura del processo di combustione. Ciò causerà "colpi" udibili provenienti dal motore, che sono detonazioni premature dovute a miscele aria-carburante errate.
• Perdita di carburante: Se il diesel può essere visibile sopra o vicino all'iniettore, indica che è danneggiato e perde carburante. Questo è un problema serio che richiede un'immediata attenzione.

Diagnosi dei problemi relativi agli iniettori common rail

Ci sono diverse cose da controllare se si sospetta un problema con gli iniettori common rail. Lavorando su una lista di controllo, è possibile identificare il guasto.

1. Identificare il codice di guasto: La prima fase per identificare i guasti common rail consiste nell'interrogare l'OBD del veicolo. Utilizzando uno strumento diagnostico di qualità come la soluzione DS di Delphi, è possibile identificare rapidamente i codici di guasto e restringere la diagnosi.
2. Controllare gli iniettori: Se l'OBD ha generato un codice di errore del sistema di iniezione del carburante, verificare la funzionalità dell'iniettore. Strumenti specifici per la diagnosi degli iniettori possono essere collegati agli iniettori, evitando la necessità di una rimozione e un rimontaggio completi del sistema. Questi strumenti raccolgono e misurano il flusso di perdite dagli iniettori, indicando quale iniettore potrebbe essere difettoso e necessitare di sostituzione.
3. Controllare il funzionamento della pompa common rail: Successivamente, montare un kit guida sigillata direttamente sul tubo di uscita ad alta pressione dalla pompa e avviare il motore per registrare la pressione nel sistema. Il kit visualizza i risultati in formato digitale; se il valore differisce dalla misurazione della pressione specificata per l'applicazione del veicolo, la pompa potrebbe essere difettosa.
4. Confermare il guasto meccanico o elettrico della pompa: Se si sospetta che la pompa Common Rail sia difettosa, utilizzare un kit di falsi attuatori in combinazione con la guida sigillata per ulteriori interrogazioni. Questo sostituisce temporaneamente l'attuatore del veicolo per consentire alla pompa di generare l'intera pressione del sistema. Se la pompa genera la pressione corretta con il falso attuatore in posizione, è probabile che l'attuatore del veicolo sia difettoso e debba essere sostituito. Tuttavia, se la pressione è ancora al di sotto del livello richiesto, la pompa common rail potrebbe avere un guasto meccanico e deve essere riparata o sostituita.
5. Testare l'integrità elettrica degli iniettori: Utilizzando un kit di test per iniettori elettronici, è possibile verificare la presenza di un circuito a bobina aperta e di un cortocircuito interno alla bobina, controllare l'isolamento della bobina al corpo dell'iniettore e misurare la resistenza e l'induttanza della bobina con un solo strumento. Ciò consentirà di identificare rapidamente e facilmente eventuali guasti elettronici, sia all'interno che all'esterno del veicolo. Si noti che se un iniettore di solenoide common rail presenta un guasto elettronico, non può essere riparato e richiede la sostituzione.
6. Diagnosticare e risolvere la laccatura in fase iniziale: Se durante i test non vengono identificati guasti, è un buon segno che la laccatura delle valvole è presente. Eseguendo un test di "ronzio", il kit di test dell'iniettore elettronico consentirà anche di verificare se l'iniettore si muove liberamente. In caso contrario, è sufficiente utilizzare un kit di pulizia solvente per iniettori, così da pulire eventuali lacche e ripristinare il corretto funzionamento.

Come decidere quando riparare o sostituire gli iniettori common rail

Gli iniettori common rail hanno una durata media compresa tra 100.000 e 150.000 chilometri. Ci sono una serie di fattori che influenzano questa durata, tra cui la qualità del carburante utilizzato, l'olio motore, i tempi di viaggio e la manutenzione generale del veicolo. Se si riscontra un iniettore difettoso, la sostituzione di un singolo componente piuttosto che di un intero set può far risparmiare tempo e denaro, a condizione che gli altri iniettori siano in buone condizioni e non presentino segni di usura significativa. È sempre consigliabile consultare un meccanico esperto per valutare lo stato complessivo del sistema di iniezione e prendere la decisione più appropriata.
