Il Sensore di Sovralimentazione (MAP) nella BMW 320d E46: Funzionamento, Problemi e Sintomi

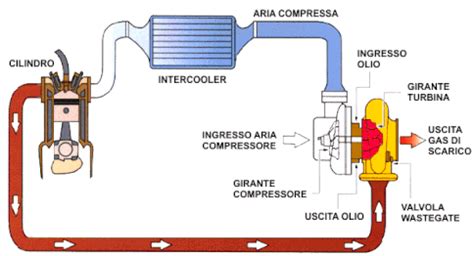

Il sensore di pressione assoluta del collettore, comunemente noto come sensore MAP (Manifold Absolute Pressure), riveste un ruolo cruciale nel funzionamento dei motori, in particolare quelli dotati di sovralimentazione come la BMW 320d E46. Questo componente, in combinazione con i valori del potenziometro della valvola a farfalla, è impiegato per calcolare la massa d'aria aspirata, un dato fondamentale per la centralina elettronica del motore (ECU) al fine di regolare l'iniezione del carburante e la gestione della sovralimentazione. Comprendere il suo funzionamento, i possibili problemi e i relativi sintomi è essenziale per una corretta diagnosi e manutenzione del veicolo.

Principi di Funzionamento del Sensore MAP

L'elemento fondamentale del sensore MAP è un diaframma situato al suo interno, che si curva in base alla pressione esercitata. A questo diaframma sono fissati degli estensimetri. Questi estensimetri si estendono o si comprimono in base alla curvatura del diaframma stesso, modificando la loro resistenza elettrica in funzione dell'allungamento. Questa variazione della resistenza viene successivamente elaborata dall'elettronica del sensore, che genera un segnale di tensione. Tale segnale viene poi inviato alla centralina elettronica del motore per l'analisi.

Il sensore MAP è generalmente dotato di tre collegamenti elettrici:

• Il primo pin riceve una tensione di alimentazione di 5 volt.
• Il secondo pin trasmette la tensione del segnale, che solitamente oscilla tra 0,2 e 4,8 V.
• Il terzo pin costituisce la massa del segnale.

In alcuni casi, può essere presente un quarto pin. La presenza di questo pin indica che il sensore include anche un resistore NTC (Negative Temperature Coefficient) per misurare la temperatura dell'aria aspirata. Questi sensori sono talvolta denominati sensori T-MAP, fornendo alla centralina sia la pressione che la temperatura dell'aria.

Calcolo della Pressione: Assoluta vs. Relativa

È importante notare che i sensori di pressione emettono un segnale di tensione che può riferirsi a due tipi di scale di pressione: assoluta o relativa. Ogni costruttore fornisce i set point specifici del veicolo, ed è cruciale prestare attenzione a quale scala i valori si riferiscono, poiché hanno diverse interpretazioni.

• Pressione assoluta: Questa scala inizia con il vuoto assoluto, corrispondente a 0 bar. I valori sono sempre positivi e indicano la pressione rispetto al vuoto totale.
• Pressione relativa: Questa scala prende come riferimento la pressione atmosferica, che viene considerata 0 bar. Valori al di sotto della pressione atmosferica sono indicati con un segno negativo (ad esempio, il vuoto assoluto è -1,0 bar).

La maggior parte dei produttori tende a indicare la pressione come pressione assoluta in Pascal (Pa), Hectopascal (hPa) o Kilopascal (kPa). È utile sapere che 1 hPa corrisponde a un millibar (mbar). Per convertire un valore da kPa a bar, è sufficiente spostare la virgola decimale a sinistra di due cifre; ad esempio, 120,0 kPa corrispondono a 1,2 bar.

Sintomi di un Sensore MAP Difettoso nella BMW 320d E46

Cali di potenza del motore, soprattutto nei turbo, ma anche strappi ai carichi parziali con motori a benzina aspirati, sono malfunzionamenti che spesso gli automobilisti lamentano ai meccanici. Dietro a questi problemi, potrebbe esserci un sensore MAP guasto o che comunque non funziona correttamente.

Il primo a rendersi conto di un problema al sensore MAP è molto spesso chi è alla guida, che avverte cali di potenza o strappi a carichi parziali. Questi sintomi si accompagnano frequentemente all'accensione della spia di avaria al motore sul quadro strumenti.

I messaggi di errore più comuni rilevati e memorizzati dalla centralina elettronica (DME) sono:

• "Segnale di pressione di sovralimentazione o pressione del tubo di aspirazione non plausibile".
• Valore pressione aspirazione "troppo basso" o "troppo alto".

Un utente ha riportato una sua esperienza con un sensore difettoso, evidenziando che anche con un sensore non perfettamente adatto, l'auto poteva funzionare, ma con consumi alti, specialmente in partenza. Questo suggerisce che il sensore, pur non essendo completamente guasto, può generare dati imprecisi che influenzano negativamente le prestazioni.

Un altro caso ha coinvolto un'Audi A2 del 2000 che presentava strattonamenti durante l'accelerazione, un fischio, un aumento del consumo di carburante, una riduzione della potenza e spegnimenti al minimo. Questi sintomi, insieme a un codice di errore P0236, suggeriscono problemi con il sensore di pressione di sovralimentazione o possibili perdite di sovralimentazione nel sistema turbo.

Cause Comuni di Guasto del Sensore MAP

Tra le cause di un guasto al sensore MAP possono esserci:

• Interruzione della tensione di alimentazione: Un'assenza o un'irregolarità nella fornitura di energia al sensore.
• Rotture dei cavi: Danneggiamenti fisici ai cablaggi che collegano il sensore alla centralina.
• Connettori difettosi: Corrosione, allentamento o danni ai connettori elettrici.
• Guasti del sistema elettronico del sensore: Un malfunzionamento interno al sensore stesso.

È importante notare che non tutti i problemi dipendono direttamente dal sensore della pressione di sovralimentazione. Francesco, proprietario di una BMW, ha avuto un'esperienza in cui la spia motore si è accesa, la macchina ha perso potenza e la turbina non si avviava, culminando in una forte esplosione proveniente dall'avantreno sinistro. Questo evento era legato a un tubo di sovralimentazione crepato, un problema spesso confuso con un guasto al sensore. Un caso simile ha coinvolto un sensore difettoso a causa di cablaggio danneggiato e una perdita di sovralimentazione da un tubo dell’intercooler crepato.

Diagnosi e Test del Sensore MAP

Per diagnosticare correttamente un sensore MAP difettoso, è necessario eseguire una serie di controlli.

1. Verifica dei codici di errore della centralina

Il primo passo consiste nella lettura dei codici di errore memorizzati nella centralina tramite uno strumento di diagnosi. I messaggi come "segnale di pressione di sovralimentazione o pressione del tubo di aspirazione non plausibile", o valori di pressione aspirazione "troppo basso" o "troppo alto", sono indicativi di un problema al sensore MAP o al sistema di sovralimentazione.

2. Controllo della tensione sui pin del sensore

È necessario misurare la tensione su tutti i pin del sensore, uno dopo l'altro.

• Un valore di 5 volt equivale alla tensione di alimentazione del sensore.
• Se la tensione risulta inferiore a 0,1 volt, si tratta della massa del segnale.
• Sul pin della tensione del segnale, si dovrebbe misurare un valore compreso tra 0,2 e 4,8 volt.

Questi valori sono indicativi e possono variare leggermente a seconda del modello specifico del sensore e del costruttore.

3. Controllo della plausibilità dei valori misurati

Può accadere che il sensore non misuri correttamente i valori della pressione ma che tali valori non producano un codice di errore nella memoria errori. È inoltre possibile che, se l'errore di misurazione rientra nei limiti della fascia di tolleranza, la diagnosi rilevi errori riferiti a un altro componente, come per esempio il potenziometro della valvola a farfalla o una miscela eccessivamente povera.

Se si sospetta qualche problema nella misurazione da parte del sensore, si può effettuare un controllo veloce usando l'elenco dati dell'unità di diagnosi e una pompa manuale a pressione. È importante segnalare che alcune centraline monitorano la plausibilità dei valori misurati anche quando il motore è spento e il quadro acceso. Se i valori misurati si discostano troppo dalla pressione atmosferica a motore spento (nel caso di un controllo realizzato con la pompa a pressione), si genererà un errore e il display potrebbe bloccarsi a causa dei parametri di funzionamento di emergenza.

4. Valori di riferimento della pressione

Per i motori ad accensione comandata senza sovralimentazione, i valori della pressione assoluta e della pressione relativa sono i seguenti:

• Vuoto al minimo: Compreso tra 400 e 500 mbar (pressione assoluta) o tra -600 mbar e -500 mbar (pressione relativa).
• Premendo completamente l'acceleratore: Il valore della pressione dovrebbe essere tra 900 e 1000 mbar (pressione assoluta) o -100 mbar (pressione relativa alla pressione atmosferica).

Per un motore turbo diesel come quello della BMW 320d E46, i valori saranno significativamente diversi a causa della sovralimentazione, con pressioni che possono superare la pressione atmosferica.

5. Verifica di perdite nel collettore di aspirazione

Un problema non direttamente legato al sensore ma che può influenzarne la lettura è una perdita dal collettore di aspirazione. In questo caso, i valori di pressione risultano più alti, soprattutto con motore al minimo o con carico parziale, e la miscela può diventare troppo povera o troppo ricca. Per controllare eventuali perdite dell'intero collettore di aspirazione, si può spruzzare un liquido adatto all'interno del collettore. Se il liquido raggiunge la perdita, il motore risponderà con un funzionamento instabile.

Francesco, in una situazione di difficoltà con la sua auto, ha descritto un problema di vibrazioni anche dopo aver cambiato i supporti motore, ipotizzando che il motore influenzasse la carrozzeria. Questo potrebbe essere correlato a problemi del sistema di aspirazione o di sovralimentazione, che influenzano la stabilità del motore. Un utente ha suggerito di controllare la puleggia dell'albero motore, i gommini della marmitta, i silent block dei braccetti e della barra stabilizzatrice, tutte parti che possono causare vibrazioni.

Problemi Correlati e Diagnosi Differenziale

Non tutti i malfunzionamenti che sembrano indicare un problema al sensore di sovralimentazione sono effettivamente causati da esso. È fondamentale considerare altre possibili cause e procedere con una diagnosi differenziale.

Flessibile del precatalizzatore

Un utente ha menzionato che è strano che il flessibile dopo il precatalizzatore sia integro, suggerendo che le vibrazioni tendono a romperlo. Un flessibile danneggiato può influire sulle letture dei sensori di pressione e ossigeno, causando sintomi simili a un sensore MAP difettoso.

Debimetro (Sensore di Massa Aria)

Il debimetro, o sensore di massa aria, è un altro componente cruciale per la misurazione dell'aria aspirata. A 170.000 km, un utente ha affermato che il debimetro è "sicuramente non funzionante". Un debimetro difettoso può causare fumo in accelerazione e una macchina non reattiva, sintomi che possono essere confusi con problemi al sensore di sovralimentazione.

Elettrovalvola di sovralimentazione

Un altro componente spesso associato a problemi di sovralimentazione è l'elettrovalvola di sovralimentazione. I sintomi per il cambio dell'elettrovalvola e del sensore di sovralimentazione possono sovrapporsi, rendendo la diagnosi più complessa.

Smorzamento pneumatico per sensori di pressione

Alcuni produttori forniscono uno smorzamento pneumatico per i sensori di pressione collegati al collettore di aspirazione con un tubo, che può comprendere anche una valvola a farfalla (che può essere dotata a sua volta di un foro calibrato nel tubo di collegamento) e il volume del tubo di collegamento. Se lo smorzamento viene cambiato, la centralina calcola valori medi non corretti per la pressione del tubo di aspirazione, portando a malfunzionamenti anche se il sensore è fisicamente integro.

Problemi di Raffreddamento nella BMW N63T (Serie 6) - Caso Specimen

Sebbene l'argomento principale sia la BMW 320d E46, è interessante notare un bollettino di servizio BMW per veicoli Serie 6 equipaggiati con il motore turbo N63T, che descrive un difetto in cui la spia motore potrebbe accendersi dopo un riavvio a caldo, con tempi di avviamento più lunghi. La diagnosi in questo caso evidenziava guasti nell'elettronica digitale del motore (DME) relativi alla pompa liquido di raffreddamento turbocompressore e al Valvetronic. La causa principale era l'aria nell'impianto di raffreddamento, che tende a raccogliersi nella zona della pompa elettrica del liquido di raffreddamento del turbocompressore. Questa pompa elettrica addizionale, che continua a girare a vuoto in presenza di una sacca d'aria, genera una tensione che viene restituita al DME, provocando la memorizzazione dei guasti. Questo esempio sottolinea come problemi apparentemente non correlati possano influenzare la diagnosi e come la comprensione dell'intero sistema sia cruciale.

Legenda:A: Liquido di raffreddamentoB: Ritorno del liquido di raffreddamento caldo dallo scarico del turbocompressoreC: Ritorno del liquido di raffreddamento caldo dal motore

1. Linea di alimentazione ai turbocompressori di scarico dalla pompa elettrica del liquido di raffreddamento
2. Linea di ritorno dal turbocompressore verso la pompa del liquido di raffreddamento convenzionale
3. Pompa di raffreddamento elettrica
4. Sensore di temperatura del liquido di raffreddamento in uscita dal motore
5. Ritorno del liquido di raffreddamento caldo dal motore al radiatore
6. Tubo di aspirazione della pompa elettrica del liquido di raffreddamento

La pompa di raffreddamento convenzionale, mossa dalla cinghia dei servizi, non può muoversi quando il motore è spento. Per questo motivo esiste una pompa elettrica addizionale che assorbe circa 20W. Questa adotta un circuito di raffreddamento addizionale e può essere utilizzata anche quando il motore è in moto. Quando il motore è spento, la girante della pompa del liquido di raffreddamento del turbocompressore continua a girare a vuoto a causa della sacca d'aria che si genera al suo interno. Ciò genera successivamente una tensione che viene restituita al DME, provocando la memorizzazione dei guasti in centralina motore. Per risolvere il difetto occorre ispezionare e spurgare accuratamente il sistema di raffreddamento e assicurarsi che tutti i collegamenti siano ben stretti e sigillati. Questo esempio evidenzia l'importanza di un'analisi approfondita e sistemica per identificare la vera causa di un problema.

Manutenzione e Sostituzione

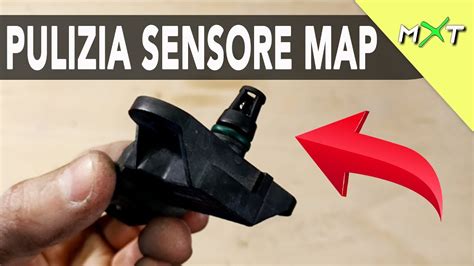

Se si è accertato che il sensore MAP è difettoso, la sostituzione è spesso l'unica soluzione efficace. Un utente ha provato a pulire accuratamente il sensore, ma in molti casi questo non risolve il problema se il componente è danneggiato internamente o i suoi estensimetri hanno perso la loro precisione.

Per la sostituzione, è consigliabile procurarsi un ricambio originale o di qualità equivalente. MagazzinoBMW è stato menzionato come un contatto affidabile per l'acquisto di ricambi originali. È importante assicurarsi che il sensore di ricambio sia adatto al modello specifico della BMW 320d E46, poiché, come evidenziato da Francesco, un sensore non adatto può comunque permettere all'auto di funzionare, ma con prestazioni compromesse e consumi anomali.

La manutenzione preventiva, come il controllo periodico dei tubi di aspirazione e sovralimentazione per crepe o perdite, e la verifica dei collegamenti elettrici, può contribuire a prevenire guasti prematuri del sensore MAP e di altri componenti correlati. Considerato che un 136 cv (riferendosi probabilmente al motore della 320d E46) può arrivare senza troppe lamentele a 300.000 km, una corretta manutenzione è fondamentale per la longevità del veicolo.
