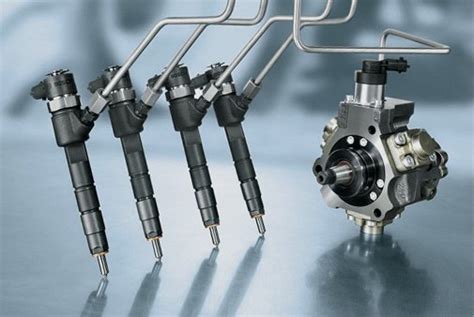

Il sistema di iniezione del carburante è un componente cruciale per il funzionamento efficiente di un motore a combustione interna, in particolare nei motori diesel. Al centro di questo sistema ci sono gli iniettori, responsabili di nebulizzare il carburante nella camera di combustione. Per comprendere appieno il loro ruolo e le problematiche correlate, è fondamentale esplorare le diverse tipologie di sistemi di iniezione e la funzione dei tubi iniettori, specialmente in relazione all'iniettore unitario.
L'Iniettore Unitario (UI) e la sua Evoluzione
L'iniettore unitario (UI), noto anche come iniettore pompa, rappresenta un sistema di iniezione diretta ad alta pressione integrato, specificamente progettato per motori diesel. La sua caratteristica distintiva è la combinazione dell'ugello dell'iniettore e della pompa di iniezione in un unico componente. Tipicamente, la pompa a pistoni utilizzata è azionata da un albero a camme comune. Questo design integrato offre vantaggi significativi in termini di potenza e consumo di carburante rispetto ai precedenti sistemi di iniezione a pressione inferiore. Iniettando il carburante sotto forma di un numero maggiore di goccioline più piccole, si ottiene un rapporto tra superficie e volume decisamente più elevato, migliorando la combustione.
L'impiego commerciale degli iniettori unitari negli Stati Uniti ha avuto inizio nei primi anni '30 sui motori Winton, che alimentavano diverse applicazioni come locomotive, barche e persino sottomarini della Marina statunitense. Nel 1934, Arthur Fielden ottenne il brevetto statunitense n. 1.981.913 per un design di iniettore unitario che sarebbe stato successivamente impiegato nei motori diesel a due tempi della General Motors.
Mentre la maggior parte dei motori diesel di medie dimensioni utilizzava una singola pompa e iniettori separati, alcuni produttori, come Detroit Diesel ed Electro-Motive Diesel, si sono distinti per la loro preferenza verso gli iniettori unitari, nei quali la pompa ad alta pressione è contenuta all'interno dell'iniettore stesso. La presentazione ASME del 1951 di E.W. Kettering ha fornito dettagli approfonditi sullo sviluppo del moderno iniettore unitario. Anche il sistema Cummins PT (pressione-tempo) è una forma di iniezione unitaria, dove gli iniettori di carburante sono posizionati su un common rail alimentato da una pompa a bassa pressione e gli iniettori sono azionati da un terzo lobo sull'albero a camme.
L'Avvento dell'Elettronica negli Iniettori
Una svolta significativa si è verificata nel 1994, quando Robert Bosch GmbH ha fornito il primo iniettore elettronico per veicoli commerciali, seguito rapidamente da altri produttori. Questo sviluppo ha ulteriormente potenziato le capacità degli iniettori. Il design dell'iniettore unitario elettronico elimina la necessità di tubi del carburante ad alta pressione, riducendo così i guasti associati e consentendo pressioni di iniezione molto più elevate.
L'iniettore è montato nella testata del motore, con il carburante fornito tramite condotti integrali ricavati direttamente nella testata. Ogni iniettore è dotato di un proprio elemento pompante e, nel caso del controllo elettronico, include anche un'elettrovalvola del carburante. L'inizio dell'iniezione è controllato dal punto di chiusura del solenoide, e la quantità di carburante iniettato è determinata dal tempo di chiusura, ovvero il tempo durante il quale il solenoide rimane chiuso. Il funzionamento del solenoide è interamente gestito dalla ECU del motore, offrendo un controllo preciso e ottimizzato della combustione.
Iniezione Meccanica vs. Elettronica: Una Panoramica
Per chi non ha familiarità con i motori, è utile distinguere tra iniezione meccanica ed elettronica. Quando si parla di iniezione meccanica di un motore, si intende che la regolazione della quantità di carburante necessaria per l'avvio e il successivo funzionamento della vettura viene regolata meccanicamente per tutto il tempo. Un esempio storico di questo è il sistema di induzione meccanica K-Jetronic. Questo impianto si basa su una serie di componenti che ne permettono il funzionamento, tra cui una pompa elettrica comandata dal relè tachimetrico che fornisce la benzina necessaria e crea pressione all'interno dell'impianto. Esistono diverse versioni di questo sistema K-Jetronic, che variano a seconda della tipologia di motore. In ogni caso, questo tipo di sistema funziona grazie alle pressioni della benzina, rendendo cruciale il perfetto funzionamento di tutti i componenti del motore e del sistema di iniezione. Per verificare la corretta iniezione meccanica, si utilizzano strumentazioni come il manometro e l'analizzatore. Sebbene sia un sistema datato, esistente da oltre 50 anni, alcuni operatori possono ancora trovare difficoltà a lavorare su motori che montano questa tipologia di iniezione.
L'iniezione diretta, una tecnologia di sviluppo più recente, prevede che il combustibile venga direttamente innestato per avviare il motore. È un meccanismo ormai ampiamente conosciuto e utilizzato. L'iniezione indiretta, invece, è una tipologia di alimentazione che prevede che il combustibile, sotto forma di un getto polverizzato da un iniettore, venga iniettato nel collettore di aspirazione (nei motori a ciclo Otto) o nella precamera o camera ausiliaria (nei motori diesel). A differenza dell'iniezione diretta, il combustibile non viene iniettato direttamente nella camera di combustione.
Guida Completa alla Revisione degli Iniettori Diesel: Metodi e Vantaggi nel Nostro Centro
HEUI: L'Iniezione a Comando Idraulico
Nel 1993, CAT e International Truck & Engine Corporation hanno introdotto l'"iniezione elettronica ad azionamento idraulico" (HEUI), un'innovazione significativa in cui gli iniettori non sono più azionati da un albero a camme. Questo permette di pressurizzare il carburante indipendentemente dal regime del motore, offrendo una maggiore flessibilità e precisione nel controllo dell'iniezione. Il sistema HEUI è stato inizialmente disponibile sul motore diesel Navistar V8 da 7,3 litri/444 cuin.
Le applicazioni HEUI hanno incluso i motori Ford Powerstroke da 7,3 litri e 6,0 litri, utilizzati tra maggio 1993 e il 2007. International ha impiegato il sistema HEUI anche su numerosi altri motori, tra cui i DT 466E, DT 570, T-444E, DT-466-570, MaxxForce 5, 7, 9, 10, MaxxForce DT e VT365. Caterpillar ha integrato i sistemi HEUI nei modelli 3116, 3126, C7, C9, tra gli altri. Anche il motore Daimler-Detroit Diesel Serie 40, fornito da International, ha incorporato un sistema di alimentazione HEUI. Isuzu ha montato un sistema HEUI sul motore 3.0 LTR 4JX1, installato sul Trooper e sulle sue varianti.
I Tubi di Recupero Gasolio e le Problematiche Associate
Un aspetto spesso sottovalutato, ma di fondamentale importanza per il corretto funzionamento degli iniettori, sono i tubi di recupero gasolio. Questi tubicini di gomma, spesso disposti in una "serie" o rail sopra gli iniettori, hanno il compito di recuperare l'eccesso di gasolio che non viene iniettato nella camera di combustione e di riportarlo al serbatoio o al circuito di alimentazione a bassa pressione.
Nel tempo, gli iniettori possono accumulare sporco, portando alla loro occlusione. Questo può causare perdite e problemi al motore, influenzando il suo funzionamento generale. Quando si verifica un problema ai tubi di recupero, le conseguenze possono essere immediate e evidenti. Ad esempio, un utente ha segnalato una perdita di gasolio inizialmente da un singolo tubo sopra gli iniettori, poi da un altro, fino a doverli cambiare tutti. Nonostante la sostituzione, i tubicini di gomma continuavano a uscire dalla sede non appena la macchina saliva di giri, causando nuovamente perdite di gasolio. A questo si è aggiunta l'accensione della spia del FAP (filtro antiparticolato), indicando un possibile intasamento.
Questo solleva la domanda cruciale: i due problemi sono collegati? La quantità di gasolio nel ritorno dagli iniettori dovrebbe essere modesta, quindi anche la pressione nel circuito, se non è ostruito. Se, come nel caso descritto, la quantità di gasolio in uscita da un iniettore è significativa (ad esempio, un litro e mezzo in 20 minuti), mentre il ritorno generale è minore, ciò potrebbe indicare problemi agli iniettori stessi, al regolatore di pressione o al sensore di pressione.
Un altro caso comune riguarda lo sganciamento del tubetto di recupero gasolio, che, nonostante non lavori a pressione elevata, può staccarsi in seguito a sollecitazioni o a un montaggio non corretto. Se un tubetto si stacca mentre il motore è in funzione, si può assistere a una fuoriuscita di fumo e a un forte odore di gasolio, con il motore che perde potenza o subisce "tagli" dalla centralina. La causa potrebbe essere un gancetto di fissaggio rotto o un tubicino "cotto" dall'usura o dal calore, che perde la sua elasticità e tenuta.
Il "rail di tubicini di gomma" che connette gli iniettori per il recupero del gasolio è spesso disponibile come ricambio completo, e non si dovrebbero sostituire i singoli tubicini separatamente, a meno di accertarsi della compatibilità e della corretta tenuta.
La quantità di gasolio che può passare attraverso questi tubicini è generalmente piccola e il loro flusso non è costante come quello dei tubi di alimentazione ad alta pressione. Se si verificano perdite discrete di gasolio che non sono giustificabili dal recupero, è consigliabile controllare le viti dei raccordi e verificare che l'iniettore stesso non stia perdendo. In alcuni casi, come si intuisce da schemi, ogni iniettore può avere una coppia di tubicini "maschi" che recuperano l'eccesso di gasolio da un iniettore all'altro, formando una vera e propria serie interconnessa.
Questi problemi sottolineano l'importanza di un'accurata diagnosi e manutenzione dei sistemi di iniezione, inclusi i tubi di recupero, per garantire la longevità e l'efficienza del motore.
