La corretta installazione della guarnizione della testata motore è un'operazione cruciale per garantire la longevità e l'efficienza del propulsore della vostra Fiat Panda 900. Un montaggio impreciso può portare a perdite di liquidi, surriscaldamento e, nei casi peggiori, a danni irreparabili al motore. Questo articolo si propone di fornire una guida dettagliata, focalizzandosi in particolare sulle coppie di serraggio dei bulloni della testata e sulla sequenza corretta di avvitamento, elementi fondamentali per un lavoro a regola d'arte.
L'Importanza della Sequenza e della Pressione Uniforme
La regola fondamentale che governa il serraggio dei bulloni della testata prevede una sequenza specifica per garantire che la pressione venga distribuita in modo uniforme sulla guarnizione. Si parte serrando per prime le due viti centrali, per poi proseguire con un movimento a croce verso l'esterno, alternando destra e sinistra. Questa procedura è di vitale importanza perché permette di scaricare verso l'esterno eventuali deformazioni o imperfezioni della guarnizione della testata motore. Se si procedesse al contrario, ovvero dall'esterno verso il centro, si rischierebbe di creare delle "pieghe" nella guarnizione, impedendo così una corretta e uniforme schiacciatura della testata.
Il concetto di uniformità si estende anche alle coppie di serraggio. In generale, su ogni giunzione bullonata, che si tratti della testata del motore o di un accoppiamento flangiato, precaricare le viti o i bulloni allo stesso valore significa garantire il parallelismo tra le due parti meccaniche. Se le due facce non sono accoppiate perfettamente, le conseguenze saranno inevitabilmente delle perdite al 100%.
Dati Tecnici e Preparazione
Per la Fiat Panda 900, il serraggio del volano è indicato a 4,5 Kg. Per ottenere il valore in Newton per metro (Nm), è necessario moltiplicare questo valore per dieci (4,5 kg * 10 = 45 Nm). Questo dato è fondamentale per garantire la corretta tenuta del volano sull'albero motore.
Prima di procedere con il rimontaggio della testata, è indispensabile che questa venga inviata a un'officina di rettifica. Qui verranno eseguite operazioni essenziali per il corretto funzionamento del motore:
- Spianatura della testata: Questa operazione è indispensabile per garantire che la superficie di contatto con il monoblocco sia perfettamente piana, eliminando qualsiasi imperfezione che potrebbe causare perdite.
- Smerigliatura delle valvole: Assicura una perfetta tenuta delle valvole all'interno delle loro sedi.
- Verifica della tenuta delle valvole: Si controlla che non ci siano trafilamenti quando le valvole sono chiuse.
- Sostituzione dei gommini delle valvole: Questi componenti sono soggetti a usura e la loro sostituzione previene perdite d'olio.
- Pulizia generale: L'intera testata viene accuratamente pulita da residui carboniosi e olio. In alcuni casi, come nell'esperienza documentata, la testata può essere anche sabbiata per una pulizia ancora più profonda.
Smontaggio e Rimontaggio dei Componenti
L'operazione di smontaggio e rimontaggio della testata può essere complessa e richiede attenzione ai dettagli. È importante non perdere alcun componente, come nel caso del corpo farfallato o del termostato. La rimozione del castelletto e delle aste, che sono in numero di otto e vanno semplicemente sfilate, richiede delicatezza.
Quando si tratta di intervenire sui pistoni, è necessario svitare con cautela i dadi (tipicamente due da 10 e uno da 13) che li collegano all'albero motore. I pistoni, specialmente se le fasce sono usurate, possono essere rimossi con estrema facilità. È fondamentale prestare attenzione alla loro posizione: una freccia stampigliata sul pistone (quando si rimontano) deve essere rivolta verso la distribuzione/alternatore.
Le fasce elastiche, solitamente tre per pistone, richiedono un'attenzione particolare durante la rimozione e l'installazione. Una volta tolte, le cave dei pistoni devono essere pulite con cura da ogni residuo carbonioso. Per l'installazione delle nuove fasce è necessario utilizzare un apposito strumento, poiché una pressione eccessiva può causare la rottura della fascia stessa. È importante notare la scritta "TOP" stampigliata sulle fasce, che indica il verso corretto di montaggio. Dopo aver installato le nuove fasce, una prova di tenuta con benzina ha dimostrato che questa rimaneva ferma per oltre mezz'ora, segno di un'installazione corretta.
Sotto la biella si trovano le bronzine, che vanno controllate attentamente per verificarne l'usura. Anche l'albero motore andrebbe controllato in questa fase. Prima di procedere all'installazione, è fondamentale lubrificare adeguatamente le bronzine e l'albero motore.
Come capire se la guarnizione testa è bruciata
Preparazione del Monoblocco e Montaggio della Guarnizione
Una volta che la testata è stata rettificata e i componenti sono stati controllati e preparati, è il turno del monoblocco. Con carta abrasiva finissima, si procede a una pulizia accurata della superficie dove verrà alloggiata la guarnizione della testata. È importante non esagerare con la carteggiatura per non alterare la planarità della superficie.

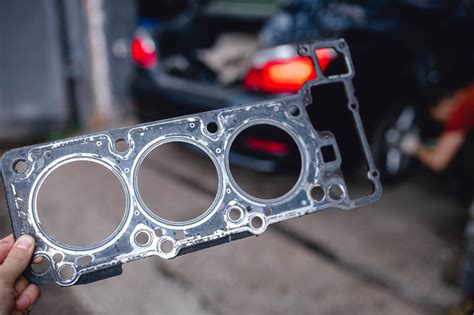

Successivamente, si procede ad alloggiare la guarnizione della testata in sede. La guarnizione ha un verso specifico e non è difficile sbagliare: va incastrata per bene, facendola combaciare con il collettore di scarico. Dopo aver posizionato la guarnizione, si consiglia di attendere circa venti minuti prima di procedere con il montaggio della testata.
Rimontaggio Finale e Accorgimenti

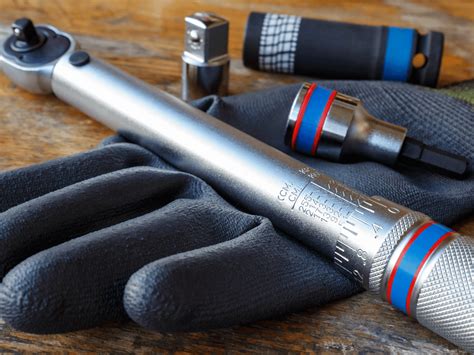

Una volta posizionata la testata sul monoblocco con la nuova guarnizione, si procede all'inserimento dei bulloni nuovi. In questo caso, si è utilizzato un kit di bulloni nuovi, di cui nove hanno uguale lunghezza. È fondamentale rispettare la sequenza di serraggio precedentemente descritta e utilizzare una chiave dinamometrica per applicare le corrette coppie di serraggio.
Prima di serrare definitivamente la testata, è opportuno inserire e serrare il rilevatore di temperatura a una coppia di 20 Nm (con una chiave da 19). Visto che si è già nel vivo delle operazioni, è consigliabile montare anche le candele. Se le bobine sono state sganciate, vanno riavvitate lateralmente.
Avendo l'impianto a GPL, è stata effettuata la sostituzione di tutte le guarnizioni, un accorgimento che garantisce una maggiore affidabilità nel tempo.
Rodaggio e Considerazioni Finali
Dopo un intervento così importante, è opportuno effettuare un periodo di rodaggio. Per i primi tempi, non è consigliabile superare i 2000/2500 giri al minuto. Questo permette ai componenti di assestarsi correttamente e garantisce una maggiore durata nel tempo.
È importante sottolineare che le informazioni qui riportate sono frutto di un'esperienza personale e non sostituiscono in alcun modo il parere di un meccanico professionista. La condivisione di queste esperienze, come avviene nei forum dedicati, è fondamentale per la crescita della passione comune per le automobili. Declino ogni responsabilità circa eventuali danni che potrebbero derivare dal seguire queste indicazioni. Lunga vita alla Panda e ai nostri forum!
