Smontaggio Completo del Cruscotto della Toyota Aygo: Guida Dettagliata per l'Insonorizzazione e la Manutenzione

Molti proprietari di Toyota Aygo, spinti dal desiderio di migliorare l'insonorizzazione del veicolo o di effettuare interventi di manutenzione complessi, si trovano di fronte alla sfida dello smontaggio dell'intero cruscotto. A differenza di quanto si possa pensare, non si tratta solo di rimuovere la parte in plastica dell'autoradio, ma di disassemblare l'intera plancia, un'operazione che richiede pazienza, attenzione e una conoscenza specifica dei punti di fissaggio e dei collegamenti interni. Questo articolo fornirà una guida dettagliata per affrontare tale operazione, basandosi sull'esperienza di chi ha già tentato o completato questo complesso intervento.

La Necessità di Smontare l'Intero Cruscotto: L'Insonorizzazione

La motivazione principale che spesso spinge a smontare l'intera plancia della Toyota Aygo è la volontà di migliorare l'insonorizzazione dell'abitacolo. Il motore della Toyota Aygo, in particolare, è noto per generare una notevole quantità di rumore che può risultare fastidiosa durante la guida. Per mitigare questo problema, molti ricorrono all'applicazione di materiali fonoassorbenti sulla "parete" o lamiera che si interpone tra il motore e i passeggeri.

L'uso di un materiale bituminoso autoadesivo, composto da uno strato nero di bitume e un sottile foglio di alluminio, si è dimostrato efficace per eliminare le vibrazioni e ridurre la rumorosità. Questo materiale è stato impiegato con successo per ricoprire diverse aree del veicolo, tra cui:

• Cofano motore: La parte nera sopra il cofano, interposta tra il cofano e il motore, è stata smontata, ricoperta interamente da fogli bituminosi e poi rimontata.
• Passaruota anteriori: Smontando i fascioni neri di plastica esterni, è stato possibile applicare uno strato di fogli sia sui fascioni che sulla lamiera, contribuendo a ridurre il fruscio aerodinamico.
• Passaruota posteriori: L'applicazione è stata effettuata nella parte interna del bagagliaio.
• Pavimentazione anteriore: Smontando la moquette, è stato possibile coprire l'intera pavimentazione anteriore.

Sebbene questi interventi abbiano portato a un risultato accettabile, il rumore del motore rimane una criticità significativa. L'intervento sulla plancia diventa quindi cruciale per un'insonorizzazione più completa e profonda. Tuttavia, la plancia della Toyota Aygo presenta delle complessità nello smontaggio, con viti, perni e incastri che non sono immediatamente visibili o facili da disconnettere.

Preparazione e Strumenti Necessari

Prima di iniziare lo smontaggio del cruscotto, è fondamentale preparare adeguatamente l'ambiente di lavoro e procurarsi gli strumenti necessari. La sicurezza è prioritaria, specialmente quando si maneggiano componenti elettrici e gli airbag.

Strumenti consigliati:

• Set di cacciaviti (a croce e a taglio di varie dimensioni)
• Set di chiavi a bussola
• Attrezzi per lo smontaggio di pannelli in plastica (leverini in plastica per evitare di graffiare)
• Pinze
• Guanti da lavoro
• Torcia (per individuare viti e agganci nascosti)
• Contenitori etichettati per viti e piccoli componenti
• Manuale di servizio del veicolo (se disponibile, offre schemi dettagliati)

Misure di sicurezza:

1. Scollegamento della batteria: Questa è la prima e più importante precauzione. Scollegare il morsetto negativo della batteria e attendere almeno 15-20 minuti prima di iniziare qualsiasi operazione. Questo tempo è necessario per consentire ai condensatori del sistema airbag di scaricarsi completamente, prevenendo l'attivazione accidentale degli airbag.
2. Guanti da lavoro: Proteggono le mani da tagli e abrasioni.
3. Ambiente illuminato: Assicurarsi di lavorare in un'area ben illuminata per vedere chiaramente tutti i punti di fissaggio.

Fasi Dettagliate per lo Smontaggio del Cruscotto

Lo smontaggio del cruscotto della Toyota Aygo è un processo che richiede un approccio metodico, procedendo dalla rimozione dei componenti esterni a quelli più profondi.

1. Rimozione dei Componenti Superficiali

Prima di poter accedere ai punti di fissaggio principali del cruscotto, è necessario rimuovere tutti i componenti che sono montati su di esso o che ne ostacolano la rimozione.

• Autoradio: Come già menzionato, la rimozione della parte in plastica dell'autoradio è relativamente semplice. In genere, si tratta di staccare le plastiche circostanti, svitare alcune viti e scollegare i connettori.
• Pannelli e coperture laterali: Individuare e rimuovere eventuali pannelli laterali o coperture decorative che si trovano ai lati del cruscotto, spesso fissati con clip a pressione o piccole viti nascoste.
• Controlli del climatizzatore/riscaldamento: Anche questi moduli devono essere rimossi. Di solito, si estraggono tirando o svitando delle viti dopo aver rimosso i pannelli circostanti.
• Quadro strumenti: Il quadro strumenti è un componente cruciale. Dopo aver rimosso la copertura trasparente (spesso fissata con clip o piccole viti), sarà possibile svitare le viti che lo tengono in posizione e scollegare i connettori posteriori.

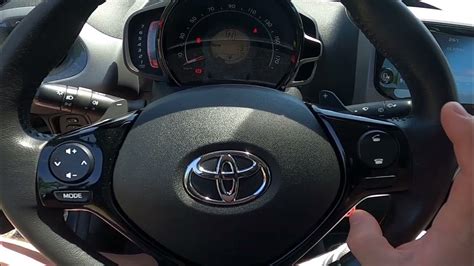

2. Smontaggio del Volante e Airbag

La rimozione del volante è un passaggio imprescindibile per smontare l'intero cruscotto. Questa operazione deve essere eseguita con la massima cautela a causa della presenza dell'airbag.

• Scollegare l'airbag del volante: Dopo aver scollegato la batteria e atteso i tempi di scarica, è possibile procedere. L'airbag sul volante è solitamente fissato con due viti o fermi posti sul retro del volante. Una volta svitate, il modulo airbag può essere delicatamente estratto e il connettore giallo (dedicato all'airbag) può essere scollegato. È fondamentale non manomettere l'airbag e riporlo in un luogo sicuro con la parte anteriore rivolta verso l'alto.
• Rimuovere il volante: Una volta rimosso l'airbag, è necessario svitare il dado centrale che fissa il volante all'albero dello sterzo. Prima di estrarre il volante, segnare la sua posizione rispetto all'albero per assicurare un corretto riallineamento in fase di rimontaggio. È possibile che sia necessario un estrattore per volante in alcuni casi, sebbene spesso si possa rimuovere con una leggera trazione dopo aver allentato il dado.
• Scollegare i connettori del piantone dello sterzo: Ci saranno vari connettori per i comandi al volante, clacson e il nastro a spirale (clock spring) che permette all'airbag e ai comandi di funzionare durante la rotazione del volante.

3. Gestione degli Airbag Aggiuntivi

Oltre all'airbag del volante, la Toyota Aygo potrebbe avere un airbag passeggero integrato nel cruscotto.

• Airbag passeggero: Generalmente, l'airbag lato passeggero è progettato per essere rimosso insieme al cruscotto stesso. Non è necessario scollegarlo preventivamente a meno che non sia specificamente indicato nel manuale di servizio. L'importante è aver scollegato la batteria.

4. Disconnessione dei Tubi e Cavi

Un punto di discussione comune riguarda la necessità di scollegare i tubi dell'aria condizionata e del riscaldamento.

• Tubi dell'aria condizionata: Secondo alcune esperienze, i tubi dell'aria condizionata non necessitano di essere staccati. Molti cruscotti sono progettati per essere spostati o rimossi senza interrompere il circuito del refrigerante. Tuttavia, è bene verificare la configurazione specifica della propria Aygo. Se i tubi sono di intralcio o sembrano essere troppo tesi, potrebbe essere necessario scollegarli. In questo caso, è un'operazione che richiede attrezzature specifiche per il recupero del gas refrigerante e dovrebbe essere eseguita da personale qualificato.
• Tubi del riscaldamento: Anche per i tubi del riscaldamento, l'esperienza suggerisce che in molti casi non è necessario scollegarli. Il cruscotto può essere sfilato o spostato sufficientemente per accedere alla paratia senza disconnettere questi tubi.
• Cablaggio elettrico: Sarà necessario scollegare numerosi connettori elettrici. È consigliabile etichettarli o scattare foto prima di scollegarli per facilitare il rimontaggio. Fare attenzione a non tirare i cavi, ma a premere le linguette di blocco sui connettori.

5. Individuazione e Rimozione delle Viti Nascoste e dei Punti di Fissaggio

Questo è il passaggio più critico e spesso la fonte di maggiore frustrazione. Le case automobilistiche utilizzano spesso viti nascoste e incastri particolari per fissare il cruscotto.

• Viti nascoste: Cercare attentamente viti in ogni angolo, sotto le coperture, all'interno dei vani portaoggetti, dietro le griglie di ventilazione e sotto i rivestimenti. Spesso sono presenti viti che fissano il cruscotto alla traversa metallica interna del veicolo.
• Clip e incastri: Molte parti del cruscotto sono fissate con clip a pressione. È necessario fare leva con delicatezza utilizzando gli appositi attrezzi in plastica per evitare di rompere i perni o danneggiare le plastiche.
• Punti di ancoraggio strutturali: Il cruscotto è spesso fissato alla scocca del veicolo in diversi punti, non solo con viti frontali ma anche con bulloni laterali o inferiori, accessibili solo dopo aver rimosso altri componenti. È fondamentale non forzare la plancia se non si muove liberamente; significa che c'è ancora qualche punto di fissaggio attivo.
• Consultare risorse online: Data la difficoltà di trovare guide specifiche, è consigliabile cercare video o forum dedicati a modelli simili (come la Citroën C1 o la Peugeot 107, che condividono molte componenti con la Aygo) per avere un'idea più chiara dei punti di fissaggio.

Accesso alla Paratia e Applicazione del Materiale Insonorizzante

Una volta che tutti i punti di fissaggio sono stati rimossi e il cruscotto è libero, sarà possibile spostarlo o estrarlo completamente dall'abitacolo. Questo aprirà l'accesso alla "parete" o lamiera che separa il vano motore dall'abitacolo.

• Pulizia della superficie: Prima di applicare il materiale bituminoso, assicurarsi che la superficie della lamiera sia pulita, sgrassata e asciutta per garantire un'adesione ottimale del foglio.
• Applicazione del materiale: Tagliare i fogli di bitume e alluminio a misura e applicarli con cura sulla lamiera, facendo attenzione a coprire il maggior numero possibile di aree. Pressare saldamente per eliminare eventuali bolle d'aria e assicurare un contatto completo.

Il Rimontaggio: L'Inverso del Processo

Il rimontaggio del cruscotto segue il processo inverso dello smontaggio, ma con la stessa, se non maggiore, attenzione.

• Verifica dei collegamenti: Prima di fissare definitivamente il cruscotto, ricollegare tutti i connettori elettrici, assicurandosi che siano ben saldi e nei posti corretti. Controllare anche i tubi dell'aria condizionata e del riscaldamento per assicurarsi che non siano stati danneggiati o scollegati.
• Fissaggio del cruscotto: Allineare il cruscotto e riposizionare tutte le viti e i bulloni nei punti di fissaggio originali. Stringere le viti in modo adeguato, senza esagerare per non danneggiare le plastiche o i filetti.
• Installazione dei componenti: Reinstallare il quadro strumenti, i controlli del climatizzatore, l'autoradio e tutti i pannelli e le coperture.
• Rimontaggio del volante e airbag: Reinstallare il volante, assicurandosi che sia allineato correttamente con la tacca fatta in precedenza sull'albero dello sterzo. Fissare il dado centrale con la coppia di serraggio raccomandata. Infine, ricollegare e fissare l'airbag del volante.
• Riconnessione della batteria: Solo dopo aver verificato che tutti i componenti siano stati correttamente installati e tutti i collegamenti siano saldi, ricollegare il morsetto negativo della batteria.

Considerazioni Finali e Consigli Utili

Lo smontaggio completo del cruscotto della Toyota Aygo è un'operazione impegnativa che richiede tempo e pazienza. La mancanza di guide dettagliate specifiche per questo modello può aumentare la difficoltà.

• Documentazione fotografica: Scattare numerose foto durante ogni fase dello smontaggio è estremamente utile. Le foto aiuteranno a ricordare la posizione di viti, connettori e l'ordine di rimozione dei vari componenti.
• Organizzazione: Utilizzare contenitori etichettati per le viti e i piccoli pezzi, raggruppandoli per area di provenienza. Questo eviterà confusione durante il rimontaggio.
• Delicatezza: Le plastiche interne delle auto, specialmente quelle più vecchie, possono essere fragili. Fare leva con delicatezza e utilizzare sempre gli attrezzi appropriati.
• Consulenza professionale: Se non si è sicuri di un passaggio o ci si sente a disagio con l'operazione, è sempre consigliabile rivolgersi a un meccanico o a un carrozziere professionista. La sicurezza del sistema airbag è fondamentale e un errore in questa fase può avere gravi conseguenze.

Sebbene il risultato di un'insonorizzazione fai-da-te possa non essere "eccelso" come quello di un sistema professionale, è comunque accettabile e può migliorare significativamente il comfort di guida riducendo il rumore del motore e i fruscii aerodinamici. La sfida di smontare l'intera plancia, se affrontata con la giusta preparazione e attenzione, è superabile.
