Sostituzione delle Pastiglie Anteriori su Opel Zafira A 2.0 DTI (1999-2005): Guida Completa e Risoluzione Problemi Post-Montaggio

La manutenzione del sistema frenante è cruciale per la sicurezza e le prestazioni di qualsiasi veicolo. Le pastiglie dei freni anteriori, in particolare, sono soggette a usura significativa e richiedono una sostituzione periodica. Questa guida si concentra sulla procedura di sostituzione per l'Opel Zafira A 2.0 DTI (modelli dal 1999 al 2005), offrendo dettagli tecnici e approfondimenti su come affrontare i problemi comuni che possono sorgere dopo l'intervento.

Quando Sostituire le Pastiglie dei Freni

Le pastiglie dei freni si consumano gradualmente a causa dell'attrito generato durante la frenata. Il loro spessore ridotto influisce negativamente sulla capacità di frenata e può portare a danni ai dischi. In genere, le pastiglie freno standard destinate al mercato dei ricambi si consumano dopo una percorrenza media di circa 35.000 km. Tuttavia, è fondamentale monitorare regolarmente il loro stato.

Molte pastiglie moderne, come quelle prodotte da Tomex Brakes, includono un indicatore di usura acustico, un piccolo ferretto che, quando la pastiglia si assottiglia troppo, entra in contatto con il disco, producendo uno stridio metallico. Questo è un chiaro segnale che è tempo di intervenire. Se il ferretto delle pastiglie stride, è necessario procedere con la sostituzione.

Oltre all'indicatore acustico, altri segnali che indicano la necessità di cambiare le pastiglie includono:

• Rumori anomali durante la frenata: stridii, fischi o sfregamenti (se non dovuti a un montaggio errato o a dischi usurati).
• Pedale del freno "spugnoso" o che affonda eccessivamente: sebbene questo possa indicare anche problemi idraulici, è spesso legato all'usura avanzata delle pastiglie.
• Vibrazioni al pedale o al volante durante la frenata.
• Ridotta efficacia della frenata.

Scelta delle Pastiglie Freno Corrette per Opel Zafira A 2.0 DTI

La scelta delle pastiglie giuste è fondamentale per garantire la sicurezza e le prestazioni ottimali del sistema frenante. Per la Opel Zafira A, è possibile trovare diverse varianti di pastiglie, sia originali che aftermarket.

Per scegliere con precisione il prodotto, bisogna considerare:

1. Adattamento al veicolo: Assicurarsi che le pastiglie siano specificamente progettate per la Opel Zafira A 2.0 DTI (1999-2005).
2. Elenco dettagliato dei parametri: Verificare le specifiche come lo spessore, la larghezza e l'altezza delle pastiglie. Ad esempio, per le pastiglie posteriori Tomex, i parametri sono: spessore 16,5 mm, larghezza 104,9 mm, altezza 42,7 mm.
3. Disegno tecnico del prodotto: Confrontare il disegno tecnico del prodotto con la parte da sostituire.

È inoltre possibile utilizzare i codici OE (Original Equipment) e i codici alternativi indicati sulla pagina dell'offerta, confrontandoli con le indicazioni disponibili sul prodotto sostituito. Alcuni codici OE per Opel includono 09117717, 09195685, 09198598, 1605025, 1605037, 1605039, 1605040, 1605093, 1605105, 1605961, 9117717, 9193251, 9195147. Tra i codici alternativi si trovano marchi come FEBI BILSTEIN (16445), OPTIMAL (12081, BP-12081), QUINTON HAZELL (BP1147, BP985), ATE (13.0460-3976.2) e BOSCH (0986424478, 0986494014, 0986495250).

È consigliabile consultare un meccanico qualificato per confrontare la parte sostituita con il disegno tecnico e con i parametri indicati nell'offerta, poiché nell'offerta possono essere presenti diverse varianti di pastiglie destinate allo stesso modello di auto.

Tipi di Materiale d'Attrito e Marche Consigliate

Le pastiglie freno Tomex Brakes, ad esempio, sono caratterizzate da un materiale d'attrito di alta qualità, la cui composizione è elaborata secondo parametri che garantiscono comfort di utilizzo, durata, sicurezza ed efficacia di frenata. Questo strato viene pressato, riscaldato (temprato) e levigato per ottenere una superficie perfettamente piana con consistenza uniforme e resistenza eccezionale. Se previsto, vengono eseguiti anche intagli e smussature.

Alcuni utenti hanno avuto esperienze positive con le pastiglie ATE, in particolare quelle con materiale d'attrito Galfer (sigla GA6004 per le posteriori e GA4029FF per le anteriori). Queste sono spesso identiche alle pastiglie originali Opel, offrendo una frenata molto modulabile e potente, anche se tendono a consumarsi più rapidamente e costano di più. ATE produce anche versioni aftermarket con mescole diverse, più potenti ma con una frenata più "brusca".

Altre marche "valide" che offrono un buon feeling di frenata includono Textar, Brembo, TRW e Ferodo. Tutti questi marchi validi hanno già incorporato sulla "schiena" della pastiglia un lamierino "plastificato" antivibrazione e antifischio, quindi non è necessario applicare grasso in quella zona.

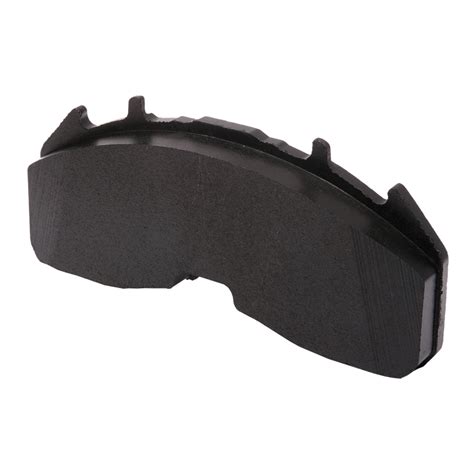

Struttura delle Pastiglie Freno

Le pastiglie freno moderne sono componenti complessi, progettate per massimizzare l'efficienza e ridurre rumori e vibrazioni. Prendendo ad esempio le pastiglie Tomex Brakes, la loro struttura include:

• Scorching: Uno strato superficiale del materiale d'attrito sottoposto a un trattamento termico speciale. Questo aiuta il processo di adattamento della pastiglia al disco del freno, garantendo un'elevata efficacia di frenata già dopo il montaggio e riducendo al minimo il periodo di rodaggio. Contribuisce anche a ridurre il fischio dei freni.
• Materiale d'attrito: Lo strato di attrito vero e proprio, formulato per garantire la sicurezza e l'efficacia di frenata, oltre al comfort e alla durata.
• Substrato: Uno strato che rinforza il collegamento tra il materiale d'attrito e la piastrina, e aiuta a ridurre le vibrazioni nel sistema frenante, prevenendo il fischio dei freni.
• Adesivo: Uno strato di alta qualità che unisce la piastrina al substrato.
• Piastrina: La parte metallica della pastiglia, modellata al computer per un facile montaggio e un perfetto adattamento alle pinze dei freni. Le piastrine sono sabbiate per pulirle e aumentare la superficie di contatto con il materiale d'attrito.
• Antirumore (Shim): Un lamierino speciale, metallico e rivestito in gomma su entrambi i lati, montato se previsto dal produttore dell'auto. Lo shim smorza il rumore e previene il fischio dei freni per l'intera vita utile delle pastiglie.

Le pastiglie freni Tomex sono verniciate a polvere con un sistema moderno che assicura un rivestimento uniforme del 100% con uno strato di vernice di spessore costante (40-80 micron), proteggendole dalla corrosione e dagli agenti ambientali, e agevolando l'inserimento nella pinza.

Procedura di Sostituzione delle Pastiglie Anteriori (e Dischi, se necessario)

La sostituzione delle pastiglie dei freni (e dei dischi, se usurati) è un'operazione che richiede precisione e attenzione.

Strumenti Necessari:

• Chiave a croce o dinamometrica per smontare le ruote.
• Cric idraulico e cavalletti di sicurezza.
• Chiavi a bussola o fisse per le viti della pinza e del portapinza.
• Cacciavite a testa piatta.
• Pinza per pistoni dei freni o attrezzo specifico per far rientrare i pistoncini (essenziale per i modelli con freno a mano elettronico, anche se a volte si può usare una procedura con il pulsante del freno a mano senza diagnosi esterna).
• Spazzola metallica.
• Grasso per alte temperature (come ATE Plastilube o Textar Cera Tec) per i punti di contatto ferro su ferro.
• Liquido freni nuovo (specifico per il veicolo, es. DOT4 o DOT4+ originale GM).
• Contenitore per il liquido di spurgo e tubicino trasparente.
• Guanti e occhiali di protezione.

Passaggi Operativi:

1. Preparazione: Parcheggiare l'auto su una superficie piana, inserire il freno a mano e bloccare le ruote posteriori. Allentare leggermente i bulloni della ruota anteriore da lavorare. Sollevare l'auto con il cric e posizionare i cavalletti di sicurezza. Rimuovere completamente la ruota.

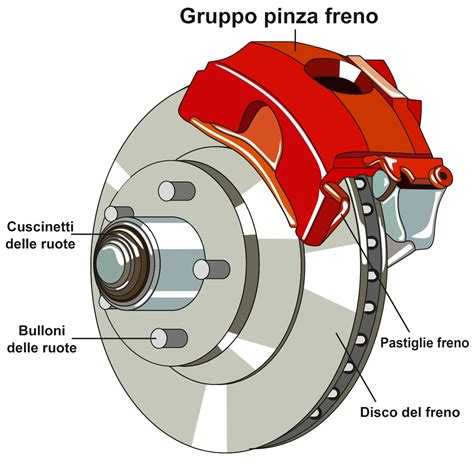

2. Accesso alla Pinza: La pinza freno è fissata al portapinza con due bulloni (generalmente da 13 o 15 mm). Svitare solo il bullone inferiore per permettere alla pinza di ruotare verso l'alto (come uno sportello), oppure entrambi i bulloni se si preferisce rimuoverla completamente.
3. Rimozione delle Vecchie Pastiglie: Una volta sollevata o rimossa la pinza, le pastiglie saranno visibili. Di solito sono tenute in posizione da molle o perni. Rimuovere le vecchie pastiglie.
4. Sostituzione dei Dischi (se necessario): Se anche i dischi sono da sostituire (come nel caso in cui i dischi "facevano pietà"), sarà necessario rimuovere anche il portapinza. Questo è solitamente fissato con due bulloni più grandi (spesso da 17 o 19 mm). Una volta rimosso il portapinza, il disco è tenuto da una vite (a volte una Torx o a croce) e può essere sfilato. Pulire bene il mozzo con una spazzola metallica prima di montare il nuovo disco.
5. Preparazione per le Nuove Pastiglie: Prima di inserire le nuove pastiglie, è necessario far rientrare il pistoncino della pinza. Questo è cruciale perché le nuove pastiglie sono più spesse. Usare l'apposito attrezzo o una pinza per far rientrare il pistoncino lentamente e con cautela, per evitare di danneggiare la guarnizione o la pompa dei freni. È importante notare che, rientrando il pistoncino, il liquido dei freni risale nella vaschetta. Controllare il livello nella vaschetta ed eventualmente aspirarne un po' se rischia di fuoriuscire.
6. Montaggio delle Nuove Pastiglie: Inserire le nuove pastiglie nel portapinza. Ricordare di applicare una piccola quantità di grasso apposito (tipo ATE Plastilube, Textar Cera Tec e simili) SOLO e POCO nei punti di contatto tra ferro e ferro tra la pastiglia e il portapinza. Le guide di scorrimento delle pinze anteriori non vanno ingrassate, nessun manuale Opel lo specifica. Nelle pinze posteriori TRW o simili, le pastiglie vanno a incastrarsi in lamierini appositi (spesso in Inox) che vanno sostituiti ad ogni cambio pastiglie; in teoria lì non andrebbe nemmeno il grasso, ma alcuni lubrificano un po' tra il portapinza e questi lamierini per prevenire la ruggine.
7. Rimontaggio della Pinza: Riportare la pinza in posizione e riavvitare saldamente i bulloni. Rispettare le coppie di serraggio raccomandate dal produttore.
8. Rimontaggio della Ruota: Riposizionare la ruota e serrare i bulloni a mano. Abbassare l'auto e serrare i bulloni della ruota con la chiave dinamometrica alla coppia specificata.
9. Pompare il Pedale del Freno: Prima di avviare l'auto, pompare il pedale del freno più volte fino a sentire una pressione costante. Questo riallinea i pistoncini delle pinze alle nuove pastiglie.

Problemi Comuni Post-Sostituzione e Loro Soluzioni

Spesso, dopo la sostituzione di dischi e pastiglie, si possono riscontrare problemi di frenata che generano frustrazione e preoccupazione. Un utente ha raccontato di aver sostituito dischi e pastiglie (le pastiglie erano all'80%, ma i dischi "facevano pietà") sulla sua Opel Astra SW 1.7 101cv e, dopo l'intervento, l'auto non frenava più come prima e il pedale affondava. Nonostante il cambio della pompa dei freni, la situazione è migliorata solo di poco. Questo scenario è sorprendentemente comune.

1. Mancanza di Efficacia della Frenata e Pedale "Spugnoso"

Questo è il problema più frequente, dove il pedale del freno "scende" e si deve pompare per frenare, o la frenata è molto meno efficace del previsto.

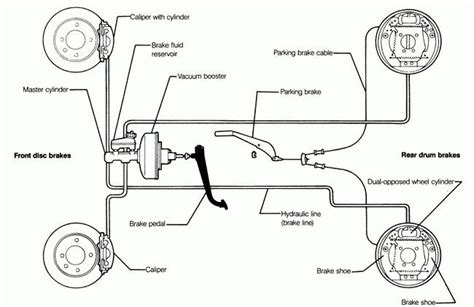

• Causa più probabile: Aria nel Circuito dei Freni. Molti utenti hanno riscontrato che il difetto si manifesta solo dopo aver sostituito dischi e pastiglie e che il problema principale è uno spurgo non eseguito o eseguito male. Un altro utente ha avuto la stessa esperienza, rischiando un incidente a causa di uno spurgo non fatto. Anche dopo aver provato a spurgare il circuito da solo, il pedale tendeva a scendere, pur frenando alla fine, ma non con la stessa prontezza di prima.
  • Soluzione: Spurgo dei Freni a Regola d'Arte. Questo è il passo più critico. Non è sufficiente "un paio di pompate col freno" per mettere in pressione i freni. Lo spurgo deve essere fatto accuratamente.
    • Procedura classica (con assistente): Un assistente preme il pedale del freno mentre l'operatore apre la valvola di spurgo sulla pinza per far uscire l'aria e il liquido vecchio, quindi richiude la valvola prima che il pedale venga rilasciato. I manuali per Astra H (e presumibilmente Zafira A, data la similarità dei sistemi) prescrivono che la vite di spurgo venga richiusa durante la fase di espulsione del liquido (cioè mentre l'assistente sta spingendo il pedale) e non mentre si ha il pedale tenuto spinto a fondo corsa come si faceva un tempo. In sostanza, prescrivono che i freni siano spurgati come la frizione.
    • Procedura con pompa a pressione: Utilizzare un adattatore per mettere in pressione la vaschetta del liquido freni (tra 1.5 e 2.5 bar, max 2 bar). A turno, aprire gli spurghi e far uscire il liquido. Dopo lo spurgo di ogni linea, riaprire la vaschetta e riempirla di nuovo, facendo attenzione a non svuotarla mai. Si possono far fuoriuscire in tranquillità 150 ml da ciascuna linea di spurgo. La pressione costante garantisce un'espulsione più efficace dell'aria.
    • Non dimenticare la frizione: Un consiglio cruciale è quello di spurgare non solo le 4 pinze dei freni, ma anche l'attuatore del comando frizione (se l'auto ha cambio manuale e la frizione è idraulica). Questo perché il comando della frizione utilizza lo stesso liquido dei freni e lo preleva dalla stessa vaschetta. Se non si spurga anche la frizione, l'aria può rimanere nel circuito, compromettendo la frenata.
• Causa secondaria: Liquido Freni di Scarsa Qualità o Inadatto. Il liquido freni deve essere del giusto tipo (es. DOT4 o DOT4+) e cambiato regolarmente. Un utente ha riscontrato problemi con liquidi aftermarket meno validi.
  • Soluzione: Sostituzione integrale del liquido freni con un prodotto di qualità. I liquidi consigliati includono Bosch DOT4 e, ancora meglio, ATE SL DOT4. Se l'auto usa DOT4+, procurarsi l'originale GM. Un litro dovrebbe bastare. Alcuni utenti hanno avuto pessimi risultati con Ferodo e Motul.
• Causa meno probabile: Pompa dei Freni Difettosa. Se la pompa dei freni è stata cambiata e il problema persiste, e non ci sono perdite, è molto più probabile che il problema sia un cattivo spurgo.

2. Pedale del Freno Troppo Lunga o Troppo Corta/Dura (con dischi e pastiglie non originali)

Il sistema frenante di Astra H (e Zafira A) è molto efficiente quando è perfetto, ma può essere rognoso, specialmente se non si usano dischi e pastiglie originali.

• Causa: Materiale aftermarket non conforme. Dischi e pastiglie non originali o di scarsa qualità possono alterare il "feeling" della frenata.
  • Soluzione: Utilizzare dischi e pastiglie di marche rinomate e preferibilmente equivalenti agli originali. Come già detto, ATE con mescola Galfer, Textar, Brembo, TRW sono opzioni valide. Se il problema persiste con questi marchi, si può considerare il ricambio originale.

3. Auto che Rimane Frenata

• Causa: Problema di scorrimento del liquido o pinze bloccate. Questo può accadere se i pistoncini non rientrano correttamente o se ci sono ostruzioni nei condotti.
  • Soluzione: Verificare che le pinze non rimangano chiuse e che i pistoncini rientrino senza intoppi. Assicurarsi che le guide di scorrimento siano pulite e non grippate. Se il problema persiste, potrebbe essere un problema di scorrimento del liquido nei condotti (come riscontrato su Astra G) o le pinze stesse. In questi casi, un'ispezione più approfondita da parte di un meccanico è necessaria.

4. Rumore o Fischio dei Freni

Il rumore generato dal contatto delle pastiglie con il disco del freno, comunemente detto fischio dei freni, è provocato dalle vibrazioni delle pastiglie durante la frenata.

• Causa: Montaggio errato, disco usurato, o assenza di componenti antivibrazione. Le pastiglie Tomex Brakes riducono questo fenomeno grazie alla tecnologia di scorching, al substrato di rinforzo e all'antirumore (shim) e/o smussature, se previste.
  • Soluzione: Se le pastiglie fischiano, è solitamente dovuto a un montaggio errato o a un disco del freno consumato. Estremamente di rado la causa delle vibrazioni è un difetto delle pastiglie stesse. Verificare la planarità dei dischi e che le pastiglie siano installate correttamente. Assicurarsi che i lamierini anti-rumore (shim) siano presenti e correttamente posizionati, e che il grasso per alte temperature sia stato applicato solo nei punti di contatto metallo su metallo tra pastiglia e portapinza.

Rodaggio delle Nuove Pastiglie

Dopo la sostituzione delle pastiglie (e dei dischi), è fondamentale effettuare un periodo di rodaggio per permettere ai materiali di adattarsi reciprocamente. Le pastiglie Tomex Brakes, grazie alla tecnologia di scorching, riducono al minimo il periodo di rodaggio, garantendo un'elevata efficacia di frenata già dopo il montaggio. Tuttavia, è sempre consigliabile:

• Evitare frenate brusche e prolungate per i primi 200-300 km.
• Effettuare frenate leggere e progressive per permettere alle pastiglie di "accoppiarsi" ai dischi.
• Non lasciare il pedale del freno premuto a lungo quando l'auto è ferma dopo una frenata calda, per evitare che la pastiglia imprima il suo profilo sul disco.

Mantenimento del Sistema Frenante

Per garantire una lunga vita e prestazioni ottimali al sistema frenante, è buona norma:

• Controllare regolarmente il livello del liquido freni e verificare che non ci siano perdite. Eventuali tracce strane a terra o all'interno del cerchione in corrispondenza della pinza sono un campanello d'allarme.
• Sostituire il liquido freni ogni 2 anni o secondo le indicazioni del costruttore, poiché assorbe umidità e perde le sue proprietà.
• Ispezionare visivamente lo stato delle pastiglie e dei dischi a ogni cambio gomme o tagliando.
• Assicurarsi che le guide delle pinze siano pulite e scorrano liberamente.

Seguendo attentamente queste indicazioni, la sostituzione delle pastiglie anteriori sulla vostra Opel Zafira A 2.0 DTI dovrebbe essere un'operazione efficace e sicura, garantendo una frenata ottimale e prevenendo spiacevoli inconvenienti.
