Il sistema di raffreddamento di un veicolo è il cuore pulsante dell'efficienza termica del propulsore. Nel contesto specifico di una BMW 320d serie E90, la gestione del liquido refrigerante è affidata a componenti di alta precisione. In media, la pompa dell'acqua gestisce 1,7 milioni di litri di refrigerante in circa quattro anni o 100.000 km (62.000 miglia). Una pompa difettosa causa il surriscaldamento del motore. Se la pompa si guasta, il danno al motore potrebbe essere irreversibile, rendendo l'intervento di manutenzione preventiva non solo consigliabile, ma assolutamente necessario per la longevità del veicolo.
Analisi del sistema e pianificazione dell'intervento
Quando si pianifica la manutenzione del sistema di raffreddamento, è fondamentale considerare la sinergia tra i componenti. Di solito il "tempo standard" necessario per installare un kit della cinghia comprende anche l'installazione di una pompa dell'acqua. La decisione di sostituire la cinghia, e di non sostituire contemporaneamente anche la pompa dell'acqua, presuppone che quest'ultima funzionerà per un altro ciclo completo della nuova cinghia. Tuttavia, data la delicatezza dei motori BMW, i nostri kit di pompe dell'acqua includono tutto il necessario per una revisione completa del sistema di trasmissione.
È indispensabile leggere le raccomandazioni del costruttore del veicolo prima di sostituire qualunque pompa dell'acqua. È probabile che ogni tipo di motore presenti una propria configurazione del sistema di trasmissione a cinghia; attenersi pertanto a eventuali istruzioni specifiche. La sostituzione su modelli come la 320d E90 (con particolare riferimento ai propulsori M47 o N47) richiede una preparazione meticolosa, spazi ristretti e l'utilizzo di componenti di qualità, come MAHLE, Continental o INA, per garantire un funzionamento ottimale.
Procedura operativa: smontaggio e installazione

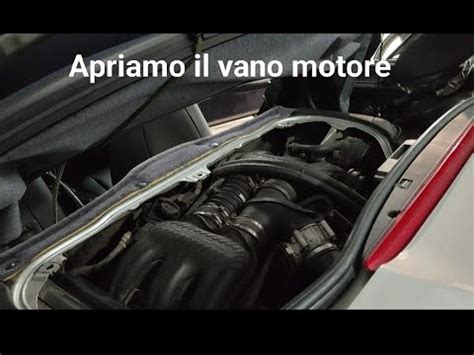

L'intervento inizia con la messa in sicurezza del veicolo. Per operare correttamente, è necessario sollevare la vettura e rimuovere la piastra di base del motore e la ruota anteriore destra, operazione che permette di accedere agevolmente al vano motore inferiore. Da qui, si procede a rimuovere la pompa del liquido di raffreddamento elettrica e il termostato elettronico.
Durante l'installazione della nuova unità, la precisione è fondamentale. Installare la pompa dell'acqua nuova assicurandosi che le guarnizioni e le tenute vecchie siano sostituite con componenti nuovi. Attenersi attentamente alle istruzioni di installazione. Un aspetto critico riguarda l'uso di sigillanti: applicare sigillante soltanto se specificamente indicato dal produttore del veicolo. Se necessario, applicare uno strato uniforme di sigillante lungo il bordo del componente, senza esagerare con la quantità. Se si applica sul componente una quantità di sigillante eccessiva, pulire la quantità in eccesso prima di installare la nuova pompa. Un'eccessiva quantità di sigillante, infatti, compromette la corretta installazione e penetra nel sistema di raffreddamento contaminandolo.
La fase cruciale dello spurgo e ripristino
Dopo aver sostituito la pompa dell'acqua elettronica e il nuovo termostato elettronico, è imperativo verificare la presenza di perdite d'acqua sul connettore. Solo dopo aver confermato l'assenza di trafilamenti, si può iniziare a scaricare l'aria dal sistema seguendo una procedura elettronica precisa, necessaria a causa della natura "smart" della pompa installata su questi modelli:
- Collegare un caricabatterie esterno alla batteria, poiché l'intera procedura assorbe molta energia elettrica.
- Inserire l'accensione (quadro acceso ma motore spento).
- Ruotare il riscaldatore alla temperatura massima (il climatizzatore automatico deve essere abilitato) e impostare la ventola sulla velocità minima.
- Premere il pedale dell'acceleratore nella posizione limite (a fondo corsa) per 10 secondi; attenzione a non avviare il motore.
- Il processo di scarico viene attivato elettronicamente: la pompa del refrigerante inizierà a funzionare automaticamente per circa 12 minuti. È un ciclo preimpostato che permette al liquido di circolare ed espellere le bolle d'aria.
- Al termine del ciclo, riempire il serbatoio del refrigerante con antigelo tra i segni massimo e minimo.
- Controllare nuovamente tutto il sistema di raffreddamento per escludere perdite d'acqua.
COME SPURGARE IL SISTEMA DI RAFFREDDAMENTO SU UNA BMW
Considerazioni post-installazione e monitoraggio termico
Una volta completato l'intervento, è necessario monitorare il comportamento del motore. Dopo che il computer diagnostico entra nel sistema DME (Digital Motor Electronics) e cancella il codice di errore, è indispensabile effettuare una prova su strada e osservare se la temperatura dell'acqua è normale e se esiste un codice di errore.
Il sistema di trasmissione a cinghia funziona in stretta correlazione con la pompa dell'acqua. Quando la pompa dell'acqua è nuova, piccole infiltrazioni dal foro di scarico sono normali, poiché alla tenuta meccanica interna della pompa occorrono circa dieci minuti per alloggiarsi correttamente; questo è noto come periodo di rodaggio. È normale che l'utente si ponga domande sui valori di esercizio, come ad esempio: "La temperatura si stabilizza tra i 92 e 94 gradi, è normale?".
In termini di diagnostica, se la temperatura del liquido di raffreddamento risulta essere più alta di quella riscontrata in precedenza, potrebbe esserci un problema latente nel sistema di raffreddamento, o semplicemente una variazione dovuta all'efficienza del nuovo termostato. Il monitoraggio costante tramite interfaccia OBD è il metodo migliore per verificare che il nuovo componente lavori entro i parametri definiti dal produttore.
Integrità dei componenti e compatibilità dei materiali
La longevità di un sistema di raffreddamento non dipende solo dalla pompa, ma dall'intero ecosistema. L'uso di ricambi di alta qualità è il primo passo, ma il rispetto delle tolleranze meccaniche è il secondo. Se si è proceduto autonomamente al cambio della pompa, con annessi termostati, guarnizioni, tendicinghia e cinghie dei servizi su un motore come l'M47TUD20, la soddisfazione del lavoro ben fatto deve essere supportata da test strumentali.
Il sistema di raffreddamento moderno è altamente integrato. La pompa elettrica non funge solo da organo di spinta, ma è un componente gestito dalla centralina (DME). Pertanto, la pulizia del sistema da eventuali residui di sigillante vecchio o impurità è vitale. Se il sigillante penetra nel sistema di raffreddamento contaminandolo, può ostruire i piccoli condotti del radiatore o impedire il corretto funzionamento della girante della pompa, riducendo drasticamente il flusso di refrigerante necessario per asportare il calore generato dalla combustione interna.
La precisione nell'installazione deve essere intesa come un atto di protezione verso il motore. Poiché la pompa dell'acqua è responsabile della circolazione forzata, ogni bolla d'aria non rimossa correttamente tramite la procedura di spurgo dei 12 minuti può creare dei "punti caldi" (hot spots) localizzati, dove il liquido non arriva, causando tensioni termiche che possono deformare la testata o danneggiare precocemente la guarnizione della stessa. La procedura, per quanto tecnica, è volta a eliminare ogni sacca d'aria residua, garantendo che il volume di liquido scambiato sia esattamente quello calcolato dagli ingegneri per il raffreddamento ottimale del blocco motore 320d.
