Lo Spurgo del Circuito Frizione nel Fiat Ducato: Guida Completa per un Funzionamento Perfetto

Il corretto funzionamento del sistema frizione di un veicolo è fondamentale per una guida sicura e confortevole. Nel caso del Fiat Ducato, come in molti altri veicoli commerciali e autovetture moderne, l'attuazione della frizione avviene tramite un circuito idraulico. Questo sistema, sebbene efficiente, richiede una corretta manutenzione, e una delle operazioni più comuni e necessarie è lo spurgo dell'impianto. La presenza di aria nel circuito può compromettere seriamente le prestazioni della frizione, manifestandosi con sintomi quali cambiamenti nella corsa del pedale, difficoltà nel disinnesto delle marce, o un pedale che non ritorna completamente in posizione. Comprendere come eseguire correttamente lo spurgo della frizione sul proprio Fiat Ducato è quindi essenziale per mantenere il veicolo in perfetta efficienza.

Comprendere il Sistema Frizione Idraulico

Prima di addentrarci nelle procedure pratiche di spurgo, è utile avere una chiara comprensione di come funziona un sistema di frizione ad azionamento idraulico, un sistema che, nonostante la crescente elettrificazione dei servizi di bordo, continua ad essere molto diffuso nei veicoli. Questi sistemi sono accomunati dall’uso di un fluido, similmente a quanto avviene nei servosterzi idraulici/elettroidraulici e nei sistemi frenanti. Il fluido di azionamento di tutti questi impianti dev’essere privo di bolle d’aria per funzionare correttamente.

I liquidi idraulici sono considerati incomprimibili. Tuttavia, l'aria presente nel circuito, essendo facilmente comprimibile, può 'schiacciata' dalla pressione. Questo significa che la forza - che può essere di centinaia di chili - necessaria per arrivare al pistoncino che sposta la molla a diaframma e disinnesta la frizione, viene grandemente ridotta. In questa evenienza, le frizioni ad azionamento idraulico possono evidenziare sintomi quali cambiamenti nella corsa del pedale, difficoltà nel disinnesto e percezione imprecisa del punto di azionamento.

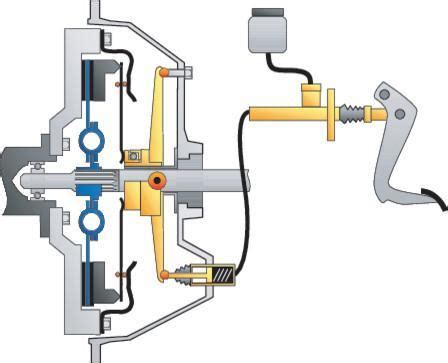

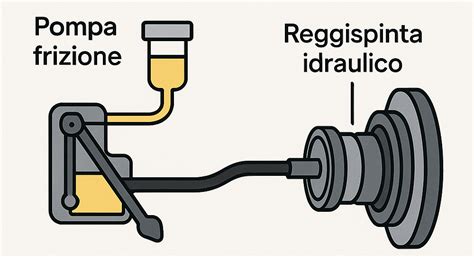

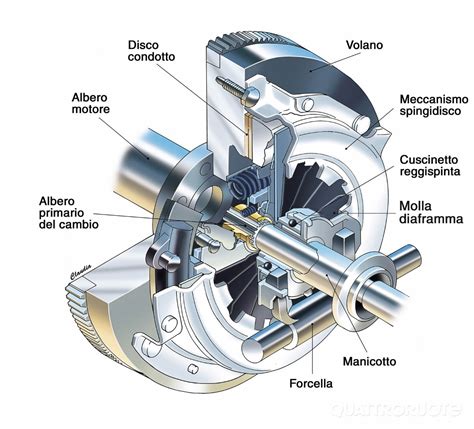

I sistemi che movimentano le frizioni ad azionamento idraulico prevedono essenzialmente un cilindro di comando (o pompa frizione), azionato dal pedale all'interno dell'abitacolo, e uno di disinnesto (o cilindro secondario/attuatore), che agisce sul reggispinta, solitamente posizionato nella scatola del cambio. Il cilindro di comando e quello di disinnesto hanno aree diverse: il secondo ha una superficie maggiore rispetto al primo. Questa differenza di aree è studiata in modo da moltiplicare la forza applicata sul pedale, seguendo il principio del torchio idraulico, lo stesso principio utilizzato anche nei sistemi frenanti. La pressione creata dal cilindro principale viene quindi trasferita al cilindro di disinnesto tramite tubazioni dedicate. Questo sistema presenta vantaggi significativi rispetto a un comando a cavo flessibile, poiché riesce a gestire distanze maggiori tra il pedale e l'attuatore e percorsi più complicati all'interno del telaio del veicolo.

I sistemi utilizzati nelle frizioni ad azionamento idraulico possono differenziarsi, per esempio, nei cilindri di comando, che possono essere dotati di un serbatoio separato per il fluido di lavoro o possono essere alimentati da un serbatoio di compensazione comune, spesso condiviso con il circuito dei freni, come accade in molti modelli di Fiat Ducato. I cilindri di disinnesto, a loro volta, possono agire su un sistema di leve che spinge su un cuscinetto reggispinta convenzionale, oppure configurarsi come veri e propri reggispinta idraulici, che azionano direttamente lo spingidisco.

Sintomi di un Impianto Frizione da Spurgare

Riconoscere i segnali che indicano la necessità di effettuare lo spurgo è il primo passo per affrontare il problema tempestivamente. Un pedale della frizione che presenta una corsa insolitamente lunga, che sembra "molle" o che a volte non ritorna completamente in posizione, è un chiaro indicatore di presenza d'aria nel circuito. Altri sintomi comuni includono:

Difficoltà nel cambiare marcia: Soprattutto quando si cerca di innestare la prima marcia o la retromarcia, si possono avvertire rumori di ingranaggi che s'innescano a fatica.
Pedale della frizione che rimane basso: Dopo aver premuto il pedale, questo potrebbe non tornare completamente alla sua posizione originale, richiedendo uno sforzo manuale per alzarlo.
Percezione imprecisa del punto di stacco: Diventa difficile individuare con precisione il momento in cui la frizione inizia a disinnestare o innestare.
Frizione che "slitta" (in casi estremi o con altri problemi concomitanti): Sebbene lo slittamento sia più spesso legato all'usura dei dischi, una frizione che non disinnesta correttamente a causa dell'aria può dare l'impressione di slittamento in determinate condizioni.

Un utente ha descritto una situazione in cui, dopo un lungo periodo di fermo del camper Fiat Ducato, il pedale della frizione si è ritrovato abbassato, con poca corsa e poca presa. Le marce risultavano dure da cambiare, e in retromarcia si avvertiva un breve rumore degli ingranaggi. Sorprendentemente, tirando su il pedale con le mani, la situazione si è normalizzata, con la corsa del pedale tornata più lunga e le marce più flessibili. Questo episodio, pur risolvendosi temporaneamente, evidenzia la problematica dell'aria o di un leggero blocco nel sistema idraulico. In altri casi, la presenza di aria può essere dovuta a perdite nel circuito, anche minime, che permettono all'aria di entrare quando il livello del fluido scende, specialmente durante manovre che richiedono un uso prolungato della frizione, come lunghe discese.

Preparazione all'Operazione di Spurgo

Per effettuare lo spurgo del circuito frizione sul Fiat Ducato, è fondamentale procedere con la massima pulizia e utilizzare solo fluidi approvati dal costruttore del veicolo. Anche piccole impurità possono danneggiare le tenute dei cilindri, compromettendo l'integrità del sistema. È inoltre consigliabile indossare guanti di gomma e occhiali protettivi per evitare il contatto con il fluido idraulico, che può essere aggressivo per la pelle e dannoso per gli occhi.

Fluidi e Attrezzi Necessari

Fluido Idraulico: Controllare il manuale d'uso e manutenzione del proprio Fiat Ducato per identificare il tipo di fluido raccomandato. Comunemente, viene utilizzato lo stesso fluido dei freni, spesso di tipo DOT 4. È cruciale utilizzare un fluido nuovo e di alta qualità.
Tubazione Trasparente: Un pezzo di tubo in gomma trasparente di circa 50-70 cm di lunghezza, con un diametro interno compatibile con la valvola di spurgo. Il tubo trasparente è essenziale per poter osservare l'uscita del fluido e verificare la presenza di bolle d'aria.
Contenitore per la Raccolta: Un recipiente pulito per raccogliere il fluido esausto che verrà spurgato.
Chiavi: Una chiave adatta per la valvola di spurgo (spesso una chiave da 13 mm, talvolta di tipo corto per facilitare l'accesso) e altre chiavi necessarie per smontare eventuali componenti che ostacolano l'accesso (come viti a croce per il coperchio della scatola filtro). Potrebbe essere utile avere anche una chiave poligonale corta o una chiave a bussola.
Fascette: Per fissare saldamente il tubicino alla valvola di spurgo, prevenendo sfilamenti accidentali che potrebbero causare la fuoriuscita di olio.
Strumenti di Accesso (Opzionali): In alcuni casi, per migliorare l'accessibilità alla valvola di spurgo, potrebbe essere necessario smontare il coperchio della scatola filtro e il relativo filtro (tipicamente fissato con 4 viti a croce) o posizionare il cambio in una marcia specifica (come la seconda) per far arretrare leggermente la leva del cambio e creare più spazio.

Preparazione dell'Area di Lavoro

L'accesso alla valvola di spurgo, che si trova solitamente sul cilindro secondario (attuatore) montato sul cambio, può essere complicato. È quindi importante preparare l'area di lavoro:

Accesso al Serbatoio: Individuare il serbatoio del liquido frizione (spesso integrato o adiacente a quello dei freni). Assicurarsi che sia facilmente accessibile per il rabbocco.
Spazio di Lavoro: Per facilitare l'operazione, può essere utile smontare il coperchio della scatola filtro e rimuovere il filtro dell'aria. Questo offre un accesso più diretto alla parte superiore del motore e al vano frizione.
Posizionamento del Cambio: In alcuni modelli di Ducato, mettere il selettore del cambio in seconda marcia può aiutare a creare un po' più di spazio, facendo arretrare la leva del cambio.
Fissaggio del Pedale: È una tattica che si è rivelata molto utile: legare il pedale della frizione in posizione alta, completamente sollevato. Questo previene che il pedale, tendendo a scendere durante l'apertura dello spurgo, possa ostruire lo sfogo dell'olio o peggio, che la corsa del pedale si accorci talmente da non permettere un corretto riempimento del circuito.

Fiat Ducato Clutch replacement

Procedura Dettagliata di Spurgo

Esistono diverse metodologie per effettuare lo spurgo della frizione, alcune più tradizionali, altre più innovative. La scelta dipende spesso dagli strumenti a disposizione e dalla configurazione specifica del Fiat Ducato.

Metodo Tradizionale con Pompa Manuale (Due Persone)

Questo è il metodo classico che richiede la collaborazione di due persone.

Riempimento del Serbatoio: Aprire il tappo del serbatoio del liquido frizione (o del liquido freni se condiviso) e riempirlo fino al livello massimo indicato.
Collegamento del Tubo di Spurgo: Installare un pezzo di tubicino in gomma trasparente sulla valvola di spurgo (vite o ugello) situata sul cilindro secondario (attuatore) della frizione. Assicurarsi che il tubicino sia ben inserito e, se necessario, fissarlo con una fascetta per evitare che si sfilacci. L'altra estremità del tubicino va immersa in un contenitore contenente una piccola quantità di fluido idraulico pulito. Questo passaggio è fondamentale per evitare che l'aria venga risucchiata nel circuito.
Azionamento del Pedale: Una persona all'interno dell'abitacolo deve azionare il pedale della frizione. Il pedale va premuto lentamente e ripetutamente (circa 5-10 volte), tenendo presente che la corsa potrebbe essere inizialmente molto lunga e "molle" a causa dell'aria presente.
Tenuta del Pedale: Dopo aver azionato il pedale più volte, questa persona deve tenere il pedale completamente premuto verso il pavimento.
Apertura della Valvola: Contemporaneamente, la persona che si trova sotto il veicolo, armata della chiave adatta, deve svitare la valvola di spurgo di circa un quarto di giro (o ruotare il nottolino zigrinato in plastica di 180° in senso antiorario, a seconda del modello).
Osservazione e Scarico: Mentre il pedale è tenuto premuto, il fluido idraulico (e l'aria contenuta) uscirà attraverso il tubicino trasparente nel contenitore di raccolta. Si osserverà la presenza di bolle.
Chiusura della Valvola: Una volta che il flusso di liquido è cessato, la valvola di spurgo va richiusa saldamente.
Rilascio del Pedale: Solo dopo aver richiuso la valvola, la persona all'interno del veicolo può rilasciare lentamente il pedale della frizione.
Ripetizione del Ciclo: L'operazione deve essere ripetuta più volte, fino a quando dal tubo trasparente non uscirà più fluido con bolle d'aria, ma solo un flusso continuo e limpido di nuovo olio.
Controllo del Livello: È molto importante che durante tutta l'operazione il serbatoio del fluido non si svuoti mai. Se il livello scende troppo, il pompante dell'attuatore pescherà aria, vanificando tutto il lavoro e richiedendo di ricominciare da capo. Controllare e rabboccare frequentemente il livello del fluido nel serbatoio è cruciale.

Metodo di Spurgo con Pompa Elettrica (Una Persona)

Per chi preferisce operare da solo o per facilitare il processo, è possibile utilizzare una pompa elettrica. Alcuni utenti hanno creato rudimentali pompe utilizzando componenti di recupero, come pompe a membrana da macchine del caffè domestiche (alimentate a 220v), dotate di interruttore e rubinetto sulla mandata.

Preparazione della Pompa: La pompa a membrana, se utilizzata, dovrebbe essere pulita internamente (lavata con olio DOT 4 e successivamente con alcool denaturato) e dotata di tubi di aspirazione e mandata. Il tubo di aspirazione va immerso nella bottiglia contenente l'olio nuovo. È importante assicurarsi che la pompa non aspiri aria, cosa facilmente verificabile con un tubo trasparente.
Collegamento alla Valvola di Spurgo: Collegare il tubo di mandata della pompa alla valvola di spurgo del cilindro secondario. È consigliabile fissare l'imbocco dei tubetti con fascette per evitare che si sfilino sotto pressione, spruzzando olio ovunque.
Riempimento del Serbatoio: Riempire il serbatoio del fluido frizione.
Iniezione dell'Olio: Utilizzando la pompa elettrica, iniziare a iniettare olio nuovo nel circuito dalla valvola di spurgo. L'olio iniettato risalirà nel circuito, spingendo l'aria verso il serbatoio.
Sfogo nel Serbatoio: L'aria spurgata dovrebbe uscire nel serbatoio principale. È importante che il tappo del serbatoio sia svitato per permettere la fuoriuscita dell'aria, ma attenzione a non farlo fuoriuscire in modo incontrollato.
Controllo e Chiusura: Monitorare il flusso di olio che risale. Una volta che dal tubo trasparente collegato alla valvola di spurgo non escono più bolle d'aria, ma solo fluido pulito, chiudere la valvola di spurgo.
Rimontaggio: Staccare il tubicino della pompa, rimontare eventuali componenti smontati (come il filtro dell'aria) e verificare il livello finale del fluido nel serbatoio, rabboccando se necessario.

Questo metodo, sebbene richieda un allestimento iniziale, consente di gestire l'operazione in autonomia e con un controllo costante della pressione.

Metodo con Presa di Pressione o Vuoto (Attrezzi Specifici)

Esistono anche dispositivi commerciali progettati per lo spurgo, che funzionano creando pressione nel serbatoio o generando vuoto alla valvola di spurgo.

Spurgo in Pressione: Si collega un adattatore al serbatoio del fluido e si applica una leggera pressione (Sachs consiglia un massimo di 2 bar). Successivamente, si collega un tubo trasparente alla vite di spurgo e si apre quest'ultima, facendo defluire il fluido finché non ci sono più bolle d'aria. A questo punto, si richiude la vite e si scarica la pressione dal dispositivo di spurgo.
Spurgo a Vuoto: Un dispositivo a vuoto viene collegato alla valvola di spurgo. Aprendo la valvola, il vuoto creato aspira il fluido e l'aria dal circuito. Anche in questo caso, si osserva il fluido che passa attraverso il dispositivo per assicurarsi che non ci siano bolle.

Indipendentemente dal metodo scelto, la chiave del successo risiede nella pazienza, nella precisione e nel controllo costante del livello del fluido nel serbatoio.

Aree di Criticità e Consigli Utili

Durante il processo di spurgo, è possibile incontrare alcune difficoltà o aree particolarmente critiche:

Accessibilità alla Valvola di Spurgo: Come accennato, la posizione della valvola di spurgo sul cilindro secondario può essere scomoda. Lavorare con un veicolo sollevato su un ponte o cavalletti può migliorare notevolmente l'accessibilità.
Valvole di Spurgo Non Convenzionali: Alcuni modelli di Fiat Ducato, o veicoli con componenti simili, potrebbero presentare una valvola di spurgo non standard. Ad esempio, non si svita come una normale vite, ma si fa ruotare un nottolino zigrinato in plastica di 180° (in senso antiorario guardando dall'alto) per aprire il passaggio dell'olio. È fondamentale identificarne il corretto funzionamento prima di forzare.
Usura delle Guarnizioni: Se dopo aver effettuato lo spurgo il problema persiste o si ripresenta rapidamente, potrebbe indicare un'usura delle guarnizioni del pistoncino nel cilindro di comando o nel cilindro di disinnesto. In questo caso, potrebbe essere necessaria la sostituzione di uno o entrambi i cilindri. Se il liquido idraulico diventa nero, è un segnale che i gommini della pompa (cilindro di comando) sono probabilmente deteriorati.
Perdite nel Circuito: Se si sospetta una perdita nel circuito (es. cilindro master bagnato di olio, trasudamenti sulle tubazioni o sul cilindro slave), prima di spurgare, è essenziale individuare e riparare la perdita. A volte, il problema può essere una piccola perdita al cilindro slave che, con il tempo, porta all'ingresso d'aria.
Rimontaggio: Prestare attenzione a rimontare correttamente tutti i componenti smontati, assicurandosi che le clip del pedale siano ben incastrate e che le fascette sui tubi siano salde.
Test Finale: Dopo aver completato lo spurgo e rimontato tutto, è consigliabile testare il funzionamento della frizione in diverse condizioni: con il motore spento, azionando il pedale più volte per sentire la consistenza e la corsa, e poi con il motore acceso, provando ad inserire tutte le marce, inclusa la retromarcia, per verificare che il disinnesto sia completo e fluido.

Considerazioni Specifiche per il Fiat Ducato

Il Fiat Ducato, nella sua lunga storia produttiva, ha visto l'adozione di diverse configurazioni del sistema frizione. Sebbene il principio generale rimanga lo stesso, i dettagli possono variare tra le generazioni (es. Ducato 230, 244, 250, ecc.).

Serbatoio Condiviso: Molti Fiat Ducato utilizzano un serbatoio comune per il liquido dei freni e della frizione. In questi casi, all'interno del serbatoio, i pescanti dei due circuiti sono posizionati ad altezze diverse. Questo significa che, in caso di perdita nel circuito frizione, il livello dell'olio per i freni potrebbe restare sufficiente a garantire la funzionalità del sistema frenante, pur compromettendo quello della frizione. È una soluzione pratica ma che richiede attenzione nella verifica dei livelli.
Posizione della Valvola di Spurgo: Mentre su alcuni modelli la valvola di spurgo è situata in una posizione relativamente accessibile sul cilindro secondario (attuatore) montato esternamente al cambio, su altri potrebbe essere più integrata o richiedere un accesso più laborioso. Ad esempio, sui modelli 600, è stata indicata una posizione sul carter frizione, sulla parte destra del motore. È sempre bene consultare manuali tecnici specifici per identificare la posizione esatta sul proprio modello di Ducato.
Comando Meccanico (Raro sui modelli recenti): Sebbene la stragrande maggioranza dei Fiat Ducato recenti monti una frizione idraulica, è teoricamente possibile che alcuni modelli più datati o versioni particolari possano avere un comando frizione meccanico, basato su un cordino. In tal caso, i sintomi e la procedura di manutenzione sarebbero completamente diversi, concentrandosi sulla lubrificazione del cordino o sulla sua eventuale sostituzione. Tuttavia, le problematiche descritte nel testo si riferiscono quasi universalmente a sistemi idraulici.

In conclusione, lo spurgo della frizione del Fiat Ducato è un'operazione di manutenzione ordinaria che, se eseguita correttamente, può risolvere una serie di problemi legati al funzionamento del pedale e all'innesto delle marce. Richiede attenzione ai dettagli, pulizia e, a volte, un po' di pazienza per superare le sfide di accesso e di procedura.
