Lo sterzo idraulico, noto anche come idrosterzo o idroguida, rappresenta una componente fondamentale per il controllo e la manovrabilità delle imbarcazioni moderne. Questo sistema, che sfrutta i principi dell'oleodinamica, trasforma gli input del timoniere in movimenti precisi ed efficienti del timone, garantendo sicurezza e facilità di governo anche in condizioni marine complesse. Sebbene il termine "servosterzo idraulico" venga genericamente applicato a qualsiasi sistema che faciliti la sterzata di un veicolo, nel contesto nautico l'idroguida si riferisce specificamente al meccanismo che agisce sul timone, permettendo un controllo fluido e potente.
Come Funziona l'Idrosterzo: Principi e Componenti Chiave

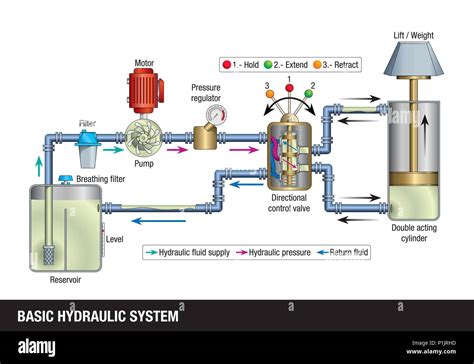

Il principio fondamentale dello sterzo idraulico si basa sull'utilizzo di un fluido incomprimibile, generalmente olio idraulico, per trasmettere e amplificare la forza necessaria a muovere il timone. Quando il timoniere ruota il volante, questo aziona una pompa idraulica. La pompa, a sua volta, mette in pressione l'olio del circuito, dirigendolo attraverso tubi o tubazioni flessibili verso un cilindro idraulico, noto anche come attuatore.
Il cilindro idraulico è il cuore del sistema di conversione del movimento. La pressione dell'olio spinge un pistone all'interno del cilindro, trasformando il moto rotatorio del volante in un moto lineare che viene poi trasmesso direttamente al timone dell'imbarcazione. Questo movimento lineare consente un controllo preciso dello sterzo, permettendo virate fluide e risposte rapide ai comandi.
I componenti essenziali di un sistema di timoneria idraulica marina includono:
- Pompa Idraulica Marina: Responsabile della generazione della pressione idraulica, solitamente azionata dal volante.
- Tubi o Tubazioni Idrauliche: Collegano la pompa al cilindro idraulico, garantendo il passaggio sicuro del fluido sotto pressione.
- Cilindro Idraulico o Attuatore: Converte la pressione idraulica in movimento lineare per azionare il timone.
- Valvola di Controllo: Regola il flusso dell'olio tra le camere del cilindro, determinando la direzione e l'ampiezza del movimento del timone. In molti sistemi, questa valvola è integrata nella pompa o nel cilindro stesso.
Nei sistemi più sofisticati, una valvola di non ritorno è spesso integrata per evitare che il timone, sotto l'azione delle onde o della corrente, generi forze di ritorno indesiderate sul volante, garantendo così una guida più stabile e confortevole. Questa valvola facilita anche l'installazione di sistemi con più postazioni di comando, permettendo a più timonieri di controllare la barca.
Come funziona il governo della nave? (Sistema di governo idraulico)
Vantaggi della Timoneria Idraulica Rispetto alla Meccanica
La scelta tra una timoneria idraulica e una meccanica dipende da diversi fattori, ma i vantaggi offerti dal sistema idraulico sono significativi, specialmente per imbarcazioni di dimensioni maggiori o con motorizzazioni più potenti.
Sicurezza e Affidabilità: Il vantaggio principale di una timoneria idraulica risiede nella sua intrinseca sicurezza. Eliminando quasi completamente i pericolosi blocchi o le rotture in navigazione, comuni nei sistemi meccanici (ad esempio, per rottura del cavo o degli ingranaggi), l'idrosterzo riduce drasticamente il rischio di incidenti. La forza viene trasmessa attraverso l'olio, rendendo il sistema meno suscettibile a guasti meccanici improvvisi.
Durata e Manutenzione Ridotta: Una timoneria idraulica, una volta installata correttamente, presenta una durata praticamente illimitata nel tempo. A differenza delle timonerie meccaniche, che richiedono la sostituzione del cavo ogni 2-3 anni a causa dell'usura, i componenti idraulici sono progettati per resistere a lungo termine. La manutenzione si limita generalmente al controllo periodico del livello dell'olio e all'eventuale sostituzione delle guarnizioni, rendendo il sistema più conveniente nel lungo periodo.
Manovrabilità e Comfort: Lo sterzo idraulico offre una guida più fluida e reattiva. Permette manovre precise della barca, essenziali per navigare in spazi ristretti o in condizioni di mare impegnative. Il sistema idraulico è in grado di gestire carichi elevati, rendendolo la scelta ideale per navi più grandi e potenti, dove una timoneria meccanica risulterebbe inadeguata o eccessivamente faticosa da azionare.
Precisione e Assenza di Giochi: Le timonerie idrauliche, grazie alla natura del fluido e alla precisione dei componenti, minimizzano i giochi e le "resistenze" nella sterzata, garantendo un feedback diretto e accurato dal timone. Questo si traduce in un controllo più intuitivo e meno affaticante per il timoniere.
Timonerie Meccaniche: Quando Sono la Scelta Giusta?
Nonostante i numerosi vantaggi dell'idrosterzo, le timonerie meccaniche conservano alcuni punti di forza che le rendono ancora competitive in determinate applicazioni.
Costo Iniziale e Installazione: Il costo iniziale più basso e l'installazione più semplice rappresentano i principali punti di forza delle timonerie meccaniche. Per imbarcazioni più piccole e con motorizzazioni limitate, una timoneria meccanica può essere una soluzione più economica e rapida da installare.
Principi di Funzionamento: Le timonerie meccaniche Riviera, ad esempio, utilizzano il principio di funzionamento a mono ingranaggio o, per motori più potenti, a ingranaggio planetario. Nella versione a mono ingranaggio, la forza viene trasmessa dal volante, tramite uno o più ingranaggi, a un cavo collegato direttamente al timone del motore. Nei modelli con ingranaggio planetario, tre ingranaggi satelliti ruotano attorno a un asse centrale, distribuendo lo sforzo su più denti. Questo sistema offre maggiore durata, efficienza e riduce i giochi rispetto alle timonerie con un singolo ingranaggio.
Applicazioni Tipiche: Le timonerie meccaniche sono solitamente impiegate su scafi che non superano i 10 metri di lunghezza e i 100 hp di potenza. I sistemi meccanici Riviera sono spesso regolabili su diverse posizioni per ottimizzare l'uscita del cavo.
Componenti di Qualità e Materiali Innovativi
Le aziende specializzate nella produzione di accessori nautici, come Riviera Genova Srl, pongono grande enfasi sulla qualità dei materiali e sulla progettazione dei componenti. Nelle timonerie idrauliche, i componenti delle pompe e dei cilindri sono realizzati con materiali selezionati per garantire la massima performance e durata. L'alberino, ad esempio, è spesso prodotto in acciaio inossidabile AISI 316, noto per la sua resistenza alla corrosione marina, mentre il rotore a sette pistoni può essere realizzato in acciaio per garantire robustezza.
La progettazione dei componenti in plastica, ad esempio, avviene tramite uffici interni con stazioni CAD 3D per la progettazione di stampi, supportati da officine specializzate con centri di lavoro, elettroerosioni, rettifiche e reparti di stampaggio con presse a controllo numerico. Questa attenzione alla progettazione e alla produzione assicura l'affidabilità e la longevità dei sistemi.
Tipologie di Sterzo Idraulico e loro Applicazioni
Lo sterzo idraulico può essere ulteriormente suddiviso in base alla fonte di energia o al metodo di controllo:
- Sterzo Idraulico Manuale: Azionato esclusivamente dalla forza del timoniere tramite volante e pompa.
- Sterzo Elettrico (Elettroidraulico): Combina l'azione idraulica con un sistema elettrico che può assistere o automatizzare alcune funzioni, aumentando l'efficienza e la facilità d'uso. Questi sistemi sono affidabili, leggeri, durevoli ed economici da mantenere, rendendoli ideali per molte navi.
- Sterzo Elettroidraulico: Un sistema che integra componenti elettrici e idraulici per ottimizzare la performance.
Le navi di grandi dimensioni utilizzano quasi esclusivamente timonerie idrauliche, data la necessità di gestire potenze elevate e garantire manovre precise. La timoneria idraulica sfrutta l'incomprimibilità del liquido e la controllabilità del flusso per ottenere la sterzata desiderata.
Risoluzione dei Problemi Comuni nei Sistemi di Sterzo Idraulico
Nonostante la loro affidabilità, i sistemi di sterzo idraulico possono occasionalmente presentare problemi. La comprensione delle cause comuni può facilitare la diagnosi e la risoluzione:
1. La Scatola dello Sterzo Non Gira:
- Sistema di Controllo Remoto Non Funzionante: Potrebbe essere un problema elettrico (interruttore automatico, fusibile bruciato, contatti difettosi) o meccanico (asta di guida bloccata). Nei sistemi con cilindro servoidraulico, potrebbe esserci un'interruzione della fonte d'olio (pompa ausiliaria danneggiata, livello olio basso) o un malfunzionamento delle valvole.
- Pompa Principale Non Fornisce Olio: La pompa potrebbe essere bloccata, non avviarsi correttamente o non generare pressione sufficiente. È necessario verificare il circuito elettrico e il meccanismo della pompa.
- Perdita di Olio Significativa: Una perdita lungo il circuito può impedire al sistema di raggiungere la pressione operativa necessaria.
2. Girare il Timone Solo in Una Direzione:
- Guasto nel Circuito Elettrico o Idraulico: Un problema in una delle direzioni di funzionamento del sistema elettrico (es. bobina dell'elettrovalvola) o una perdita grave nel cilindro servoidraulico può causare questo difetto.
- Pompa Variabile Scarica Olio Unidirezionalmente: Il meccanismo della pompa potrebbe essere bloccato o presentare un malfunzionamento in una sola direzione.
- Circuito Principale Bloccato o Bypassato in Una Direzione: La pressione di apertura di una valvola di sfioro potrebbe essere troppo bassa, o una valvola di blocco potrebbe non aprirsi correttamente.
3. Rumore e Vibrazioni Anomale:
- Rumore Liquido (Cavitazione): Può essere causato da aria nel sistema, alimentazione d'olio insufficiente, livello dell'olio troppo basso, filtro di aspirazione ostruito, o perdite nel tubo di aspirazione. Anche una bassa temperatura dell'olio o un'eccessiva viscosità possono contribuire.
- Rumore Anomalo dall'Unità Pompa Idraulica: Un malfunzionamento meccanico o idraulico della pompa stessa può generare rumori insoliti.
La corretta diagnosi di questi problemi spesso richiede un'analisi dettagliata del sistema, la verifica dei componenti e, in alcuni casi, lo smontaggio per identificare danni specifici alle parti di lavoro.
In conclusione, lo sterzo idraulico per imbarcazioni è una tecnologia che offre un connubio insuperabile di potenza, precisione e affidabilità. La sua capacità di facilitare la manovra, aumentare la sicurezza e garantire una lunga durata lo rende una scelta preferenziale per la maggior parte delle imbarcazioni moderne, contribuendo in modo significativo all'esperienza di navigazione.
