La performance e l'efficienza di un motore a combustione interna dipendono da una moltitudine di fattori finemente calibrati, tra cui la precisione con cui il carburante viene iniettato nei cilindri. Al cuore di questo processo si trova la gestione dei tempi di apertura degli iniettori, un parametro spesso trascurato ma di fondamentale importanza per ottimizzare la combustione. La casa produttrice dell'auto programma i tempi di apertura degli iniettori originali nella centralina, stabilendo una base di riferimento per il funzionamento del motore. Tuttavia, quando si apportano modifiche al sistema di alimentazione, come la sostituzione degli iniettori o l'alterazione della pressione del carburante, la comprensione di questi tempi diventa cruciale.
Il Concetto di "Dead-Time" o Tempo Morto
Ogni iniettore di carburante, indipendentemente dal produttore o dal tipo, presenta un fenomeno noto come "dead-time" o tempo morto. Questo termine si riferisce al tempo impiegato dall'iniettore per aprirsi completamente e iniziare a spruzzare carburante dopo aver ricevuto il segnale elettrico dalla centralina, e similmente, al tempo necessario per richiudersi una volta interrotta la corrente. Questi tempi non sono istantanei e variano in base a diversi fattori fisici intrinseci all'iniettore stesso.
In termini più tecnici, il dead-time è la somma di due componenti principali: il tempo di risposta meccanico e il tempo di risposta elettrico. Il tempo di risposta meccanico è legato all'isteresi del componente, ovvero il tempo impiegato dal gruppo bobina-ago per muoversi. Questo è solitamente fisso e non varia con la tensione di alimentazione. L'altro componente è legato alla risposta della bobina in funzione della tensione che la attraversa; di conseguenza, il ritardo aumenta al ridursi della tensione di alimentazione della linea. Inoltre, un altro fattore non trascurabile è quello legato alla pressione del combustibile sul rail degli iniettori, che può però modificare la portata a parità di tempo di iniezione.
Questi tempi di latenza non sono uguali e variano principalmente in base alla tensione di alimentazione, in minima parte anche in base alla pressione benzina, ma in maniera trascurabile. La tensione di alimentazione è il fattore primario: a tensioni più basse, l'iniettore impiega più tempo ad aprirsi e a chiudersi.
Impatto sulla Gestione del Motore e sulla Calibrazione
La centralina del motore (ECU) utilizza questi tempi morti come costanti nel calcolo del tempo di iniezione totale. Quando si sostituiscono gli iniettori con altri di diversa portata (ad esempio, si passa da iniettori Bosch da 28 lbs/h a modelli da 36 lbs/h), è fondamentale aggiornare non solo i valori relativi al flusso degli iniettori (tipicamente espressi in g/min o lbs/h), ma anche, se necessario, quelli relativi ai tempi di apertura o "dead-time".
Normalmente, quando si cambiano gli iniettori o si aumenta la pressione del sistema di alimentazione, si modificano solo i valori relativi al flusso degli iniettori, ma non quelli relativi ai tempi di apertura. Questo approccio può portare a imprecisioni nella quantità di carburante erogata, specialmente a regimi motore o condizioni operative dove i tempi di iniezione sono brevi. Se i tempi morti non sono correttamente impostati, la quantità di carburante effettivamente iniettata può discostarsi da quella calcolata dalla centralina.
Con valori più alti (riferiti ai tempi di apertura o ai dead-time programmati, intesi come tempi effettivi di apertura più lunghi), gli iniettori vengono attivati prima, la benzina ha più tempo per evaporare e per assorbire calore dai cilindri. Effettivamente, il motore risponde meglio in termini di prontezza e fluidità di erogazione. Riducendo i valori, ovvero impostando tempi di apertura programmati più corti rispetto a quelli effettivi, sembra che il motore si "addormenti" o perda reattività.
Un esempio concreto di questa problematica si riscontra in alcuni contesti di tuning. Negli Stati Uniti, ad esempio, questi valori di dead-time non vengono toccati praticamente da nessuno, con i preparatori che preferiscono giocare piuttosto sulla tabella dei flussi (g/min vs. MAP) e sulla mappa vera e propria (MAP vs. RPM, nota anche come Volumetric Efficiency - VE). La VE rappresenta una percentuale di quello che il motore potrebbe "succhiare" se tutti i condotti fossero aperti, e cambia a seconda del MAP (pressione nel collettore di aspirazione) e dei giri del motore. In Europa, la pratica potrebbe differire, e la necessità di adattare questi valori diventa più evidente quando si cambiano gli iniettori.
Metodi per la Misurazione e la Calibrazione dei Tempi Morti

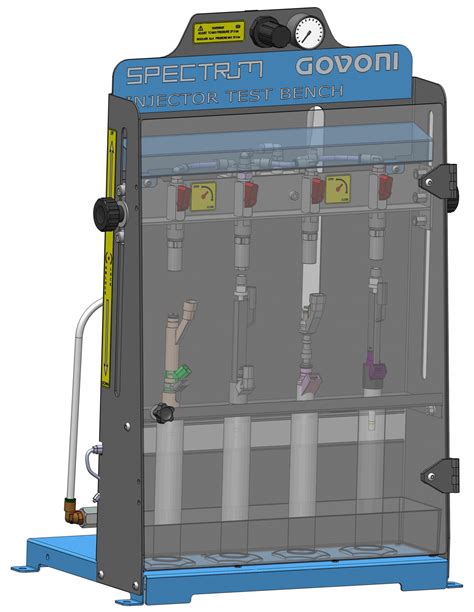

Trovare il valore di ritardo ottimale (dead-time) senza l'ausilio di un banco prova iniettori dedicato può essere una sfida. Un banco prova iniettori è il metodo più affidabile per misurare con precisione la quantità di benzina iniettata a differenti tensioni di alimentazione e tempi di apertura. Esso permette di misurare quanta benzina viene effettivamente iniettata con la stessa tensione, utilizzando tempi lunghi (dove il dead-time diventa quasi trascurabile) e tempi corti. Facendo così, si riesce a trovare il tempo di apertura effettivo.
Tuttavia, esistono approcci alternativi per chi non dispone di tale attrezzatura specializzata. Uno dei metodi proposti prevede l'utilizzo di uno scanner che registra tutti i valori usati dalla centralina e una sonda lambda a banda larga. Un altro approccio, più laborioso ma fattibile, consiste nel misurare il dead-time in maniera abbastanza precisa. Questo si può ottenere facendo, ad esempio, 100 iniezioni con tempi di apertura molto alti (per esempio, 50 ms) e un duty cycle molto basso (per non stressare l'iniettore), e calcolando quanta benzina è stata iniettata a una data pressione benzina (di solito 3 bar) e quale tensione. Successivamente, si effettuano tante iniezioni con tempi di apertura più bassi quante ne servirebbero teoricamente per erogare la stessa quantità di benzina del test precedente. Calcolando la differenza di benzina iniettata, si può ricavare il dead-time per i diversi voltaggi.
Una formula che descrive la relazione tra quantità iniettata, pressione e tempi è: Quantità iniettata = (Tempo di iniezione * K) / radice quadrata della pressione rail. Il fattore K è quello che tiene conto dell'apertura dello spillo, quindi dei tempi di scarica e del tempo di latenza tra ECU e EPU (Electronic Power Unit). L'approssimazione di questo fattore K è cruciale.
Un'altra prospettiva analizza le tabelle dei tempi di apertura. Alcune centraline avanzate implementano modalità per testare gli iniettori. Ad esempio, effettuano più iniezioni per ciclo a brevi larghezze di impulso (PW), per poi passare a un'unica iniezione a una PW ovviamente molto più alta. Calcolando la differenza nelle letture della lambda, queste centraline sanno approssimare l'opening time. Il valore tabellare a 1000 bar per 70 mm³ potrebbe essere, ad esempio, 1099,95.
È importante notare che il software utilizzato per la lettura e la modifica delle mappe della centralina potrebbe non essere quello ufficiale del produttore (come nel caso di software non ufficiali GM), e alcune unità di misura potrebbero non essere sempre corrette. Questo può portare a incomprensioni o a valori apparentemente errati. Ad esempio, un valore di opening time potrebbe essere realistico solo se moltiplicato per 10.
Codifica degli Iniettori e Considerazioni sulla Pressione
La codifica degli iniettori è una pratica vitale per il corretto funzionamento del veicolo. Questo processo coinvolge la registrazione e la programmazione degli iniettori del carburante in un motore, assicurando che ciascun iniettore spruzzi la quantità precisa di carburante richiesta, evitando sprechi e garantendo prestazioni ottimali. La codifica degli iniettori è un processo complesso che richiede attrezzature specializzate ed è generalmente eseguita da meccanici esperti o centri di assistenza automobilistica. Dovrebbe essere eseguita in determinati intervalli di manutenzione, come specificato nel manuale del proprietario o dalle linee guida del produttore. Garantire che gli iniettori siano ben codificati può portare a prestazioni ottimali, maggiore efficienza del carburante e minori emissioni.
Il problema della pressione del carburante è anch'esso rilevante. Aumentare la pressione benzina per adeguare la carburazione è considerato da alcuni preparatori "una porcheria", poiché può alterare il comportamento dell'iniettore e la sua linearità. I regolatori di pressione benzina a depressione, montati su praticamente tutte le auto di serie, servono a compensare l'effetto del vuoto nei collettori sull'effettiva quantità di benzina iniettata. Questo perché, fra minimo e tutto gas, hai una differenza di quasi 1 bar nella pressione del collettore. Se il sistema della benzina funziona a 3 bar al minimo, è come se avessi 4 bar di pressione effettiva nel rail, e chiaramente gli iniettori fanno passare più benzina a parità di tempo di iniezione.
Injector flow and dead time measure
Modalità di Funzionamento della Centralina: Open Loop vs. Closed Loop
La centralina del motore opera in diverse modalità per gestire l'iniezione di carburante. La modalità "Closed Loop" utilizza la sonda lambda per correggere la miscela aria-carburante, mantenendo un rapporto stechiometrico (lambda 1) in condizioni di regime stabile e prevedibile. Tuttavia, in caso di accelerazione brusca o cambi repentini di carico, la centralina passa in modalità "Open Loop". In questa fase, la sonda lambda viene disattivata e la gestione del carburante si basa esclusivamente sulle mappe pre-programmate (MAF, MAP, RPM, posizione farfalla). La mappa VE, ad esempio, è un moltiplicatore che aggiunge benzina a ciò che sarebbe stato iniettato in closed loop, rappresentando una previsione basata sui dati raccolti in un certo arco di tempo.
È importante capire che la centralina decide se andare in Open Loop a seconda degli RPM e dell'angolo della farfalla in percentuale, non solo per un fattore di sicurezza che permette alla macchina di portare a casa anche se il motore è parzialmente danneggiato. Il sensore MAF (Mass Air Flow) e il MAP (Manifold Absolute Pressure), sebbene fondamentali, non sono abbastanza veloci per gestire le correzioni in open loop in caso di variazioni rapide; per questo si utilizzano altri parametri.
L'Importanza della Caratteristica dell'Iniettore
Se si è cambiato iniettore, è necessario avere i valori corretti che lo caratterizzano. Il dead-time varia in base a molteplici fattori: il tipo di induttanza della bobina, il peso dello spillo, il carico della molla di contrasto, e altri mille fattori. Questi sono valori statici, e dalla centralina vengono inseriti come costanti nel calcolo del tempo di iniezione. Qualsiasi mappa o pressione benzina si abbia sotto, questi valori non devono cambiare se si fa riferimento alle caratteristiche originali dell'iniettore. Se si vuole far erogare più benzina, si devono modificare le mappe di iniezione. Se si sono cambiati gli iniettori, serve la tabella delle caratteristiche che può fornirti il produttore dell'iniettore stesso.
In sintesi, la gestione dei tempi di apertura degli iniettori, o "dead-time", è un aspetto tecnico complesso ma essenziale per una calibrazione motore precisa. Ignorare questi parametri quando si modificano gli iniettori può portare a una performance sub-ottimale o a imprecisioni nell'erogazione del carburante. La comprensione di questi concetti, unita a metodi di misurazione accurati, sia tramite attrezzature professionali che tecniche fai-da-te, è fondamentale per ottenere il massimo dal proprio motore.
