La sicurezza e la precisione di guida di un veicolo dipendono in larga misura dall'efficienza del sistema di sterzo e delle sue componenti. Tra queste, le testine di sterzo e i sensori dell'angolo di sterzata giocano un ruolo cruciale. Questo articolo approfondirà il funzionamento di questi elementi, i problemi comuni, le soluzioni e i costi associati, fornendo una guida completa per automobilisti e professionisti.
Il Sistema di Sterzo e le Sue Componenti Essenziali

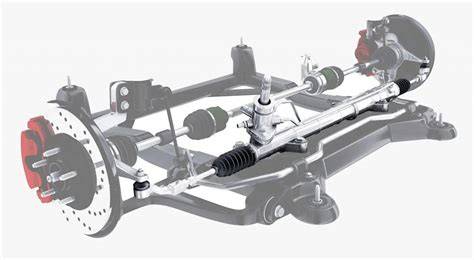

Il sistema di sterzo di un'automobile è un complesso meccanismo progettato per permettere al conducente di controllare la direzione del veicolo. Dalla rotazione del volante alla risposta delle ruote, ogni componente lavora in armonia per garantire manovrabilità e sicurezza.
La Pompa del Servosterzo e i Servosterzi Elettrici
Uno dei motivi più frequenti di un guasto allo sterzo è la perdita di efficienza del servosterzo. Nelle vetture più datate, questo malfunzionamento può essere causato dalla pompa del servosterzo, spesso a causa di un guasto meccanico o della rottura della cinghia dei servizi. Le vetture più moderne, in particolare quelle elettriche come la Smart Forfour electric del 2017, adottano servosterzi elettrici. Questo riduce i rischi legati alle componenti idrauliche, ma introduce nuove complessità legate all'elettronica. Se il servosterzo si guasta, il volante diventa improvvisamente più duro, rendendo la guida meno agevole. Tuttavia, il collegamento tra il volante e le ruote rimane attivo, permettendo comunque di mantenere il controllo dell’auto.
L'Evoluzione dei Sistemi di Sterzo: Steer-by-Wire
Con l’avvento dei sistemi steer-by-wire, il numero di componenti meccanici si è ridotto, ma l’elettronica ha assunto un ruolo cruciale. I guasti allo sterzo, sebbene rari, non vanno sottovalutati. Riconoscere tempestivamente i segnali di un malfunzionamento e intervenire con una manutenzione regolare può fare la differenza tra un piccolo inconveniente e una situazione di reale pericolo. Nei veicoli più vecchi o poco manutenuti, i guasti allo sterzo possono diventare particolarmente critici.
[MOBIS TECH] Free from mechanical connection, Steer By Wire (StBW)
Il Sensore dell'Angolo di Sterzata: Un Dettaglio Cruciale
Il sensore dell'angolo di sterzata è una componente fondamentale nei veicoli moderni, specialmente in quelli dotati di servosterzo elettrico e sistemi di assistenza alla guida. Questo sensore rileva la posizione angolare del volante e la velocità con cui viene ruotato, trasmettendo queste informazioni alla centralina del veicolo.
Funzionamento e Importanza
Il sensore dell'angolo di sterzata fornisce dati essenziali per il corretto funzionamento di sistemi come il controllo elettronico della stabilità (ESP), l'ABS e il servosterzo elettrico. Una corretta lettura dell'angolo di sterzata è indispensabile affinché questi sistemi possano intervenire in modo preciso e tempestivo, contribuendo alla sicurezza attiva del veicolo. In un veicolo elettrico Smart Forfour del 2017, un sensore dell'angolo di sterzata difettoso può causare un aumento dello sforzo di sterzata e vibrazioni occasionali, suggerendo un potenziale guasto al servosterzo. Questo problema può essere legato a una codifica errata o a un malfunzionamento del sensore stesso.
Sintomi di un Sensore Difettoso
Quando il sensore dell'angolo di sterzata presenta un malfunzionamento, i sintomi possono essere vari e simili a quelli di altri problemi al sistema di sterzo. Un aumento dello sforzo richiesto durante la sterzata, quasi come se il servosterzo stesse cedendo, è un segnale comune. Inoltre, il volante potrebbe vibrare o tremare a volte. Questi sintomi richiamano problematiche riscontrate su altri veicoli, come una vecchia Renault Megane, dove i sintomi erano quasi identici: sterzo pesante e vibrazioni, inizialmente scambiati per un problema alla pompa del servosterzo.
Diagnosi e Soluzioni per il Sensore dell'Angolo di Sterzata
La diagnosi di un sensore dell'angolo di sterzata difettoso inizia con una scansione diagnostica. Questa procedura permette di rilevare i codici di errore specifici che indicano un problema con il sensore. Nel caso della Smart Forfour electric del 2017 con 169995 km, una scansione ha puntato direttamente al sensore dell'angolo di sterzata.
Una volta confermato il problema del sensore, le soluzioni possono variare:
- Ricalibrazione/Ricodifica: In molti casi, la codifica del sensore potrebbe essere difettosa. Un'officina può tentare una ricodifica o una ricalibrazione del sensore. Nel caso specifico della Smart Forfour, dopo una scansione diagnostica che ha confermato il problema del sensore, un'officina ha ricodificato il sensore, risolvendo il problema. Il costo totale per questa operazione è stato di 195 €.
- Sostituzione: Se la ricalibrazione non risolve il problema, come accaduto nella Renault Megane citata, la sostituzione completa del sensore potrebbe essere necessaria. Mettere mano al sistema di sterzo da soli può essere rischioso, quindi è sempre consigliabile portare il veicolo in un'officina affidabile.
Testine nei Bracci delle Sospensioni: Tutto Quello Che Devi Sapere
Le testine nei bracci delle sospensioni sono componenti fondamentali dell’assetto di un veicolo. Anche se spesso trascurate, svolgono un ruolo chiave nella stabilità, nella tenuta di strada e nella sicurezza dell’automobile. Conoscere cosa sono, come funzionano e quali segnali indicano che una testina è danneggiata è essenziale per ogni automobilista attento alla manutenzione e al comportamento dinamico del proprio mezzo.
Cosa Sono le Testine dei Bracci delle Sospensioni
Le testine, anche dette snodi sferici o testine sferiche, sono piccoli giunti meccanici posizionati tra i bracci delle sospensioni e altri componenti del sistema sterzante, come il montante della ruota o la scatola dello sterzo. Sono costituite da una sfera metallica (da cui il nome “sferico”) inserita in una calotta o alloggiamento che ne consente i movimenti multidirezionali.
Il loro compito principale è permettere il movimento della ruota in più direzioni mantenendo un collegamento stabile e sicuro. Senza le testine, le sospensioni non potrebbero adattarsi alle variazioni del terreno, e lo sterzo non funzionerebbe in modo preciso e controllato.
Le testine si trovano generalmente:
- Nei bracci inferiori e superiori delle sospensioni
- Nella barra stabilizzatrice
- Nella barra di accoppiamento dello sterzo (testine di sterzo)
Il tipo più comune è la testina a sfera, in grado di assorbire i movimenti verticali, orizzontali e laterali, garantendo comfort, precisione e sicurezza.
Come Funzionano
Le sospensioni devono rispondere in modo dinamico alle asperità del terreno, alle frenate, alle accelerazioni e alle sterzate. Le testine permettono queste variazioni di movimento senza compromettere l’allineamento delle ruote o la stabilità del veicolo. Ogni volta che l’auto incontra una buca, una curva o un dosso, le testine si muovono insieme ai bracci della sospensione per mantenere la ruota allineata e salda al terreno.
Inoltre, consentono alla ruota di sterzare grazie alla loro flessibilità: la sfera interna ruota e si muove dentro l’alloggiamento per trasmettere i comandi dello sterzo alle ruote. Le testine devono resistere a sollecitazioni continue, carichi dinamici elevati e a condizioni ambientali difficili. Per questo motivo sono protette da cuffie in gomma o silicone che ne preservano la lubrificazione e le proteggono da sporco e umidità.
Sintomi di una Testina Rotta o Usurata
Una testina può consumarsi con il tempo, soprattutto se la cuffia protettiva si rompe o se l’auto viene spesso usata su strade dissestate. Quando ciò accade, la testina perde efficienza e inizia a manifestare alcuni sintomi ben precisi.
Uno dei primi segnali è la sensazione di gioco o imprecisione nello sterzo. L’auto potrebbe sembrare meno reattiva, o trasmettere al volante leggere vibrazioni. Nei casi più gravi si può notare una tendenza a “tirare” da un lato.
Altro sintomo comune è la presenza di rumori anomali provenienti dalla zona delle ruote. Questi rumori si avvertono soprattutto su fondi sconnessi, in fase di frenata o in curva. Possono essere descritti come:
- Scricchiolii metallici
- Colpi secchi o tocchi sordi
- Cigolii durante le sterzate
Se questi segnali non vengono presi in considerazione, si rischia il danneggiamento degli altri componenti delle sospensioni, l’usura irregolare degli pneumatici e, in casi estremi, la perdita di controllo del veicolo.
Come Riconoscere una Testina Rotta
Capire se una testina è rotta non è sempre immediato, ma ci sono alcuni indizi molto chiari che si possono cogliere anche senza sollevare l’auto. In caso di dubbio, la cosa migliore da fare è portare il veicolo in officina per un controllo specifico, ma esistono alcuni test fai-da-te che si possono effettuare per avere una prima idea.
Un primo metodo consiste nel muovere il volante da fermo: se si avverte un ritardo nella risposta delle ruote o un movimento “molle” dello sterzo, potrebbe esserci gioco nella testina.
Altro test utile è sollevare la ruota con un cric e scuoterla con le mani. Se la ruota si muove avanti e indietro o in senso verticale, e si avvertono dei “colpi” o movimenti liberi, è probabile che una testina sia usurata.
Un’occhiata visiva può rivelare cuffie rotte o consumate, grasso fuoriuscito o ruggine nei punti di connessione. Tutti segni che indicano l’ingresso di acqua e sporco e la perdita della lubrificazione interna.
Perché è Importante Intervenire Subito
Una testina difettosa può compromettere l’intero sistema sospensivo e sterzante. Continuare a guidare con una testina rotta espone a rischi elevati, sia per la sicurezza che per la meccanica dell’auto. Il gioco eccessivo nella sospensione porta a instabilità in curva, frenate meno efficaci, usura anomala degli pneumatici e la rottura di altri componenti (ammortizzatori, cuscinetti, ecc.).
Nei casi peggiori, la testina può staccarsi completamente, facendo perdere l’allineamento della ruota e rendendo il veicolo incontrollabile. Intervenire tempestivamente permette di risolvere il problema con un costo contenuto, evitando danni più gravi e pericolosi.
Quanto Costa Sostituire una Testina
Il costo di una testina varia in base al tipo di veicolo, alla posizione (anteriore o posteriore) e alla marca del ricambio. In media, una singola testina costa tra i 20 e i 70 euro. Il costo della manodopera può variare da 40 a 100 euro, a seconda del modello di auto e dell’officina.
In alcuni casi, il meccanico potrebbe consigliare di sostituire entrambe le testine (destra e sinistra) per mantenere simmetria nel comportamento della sospensione. È importante precisare che ogni ruota direttrice possiede una propria testina sterzo. Di conseguenza, è bene sostituire questi due elementi insieme, in modo da avere la massima tranquillità a lungo termine.
Testine e Revisione: Cosa Dice il Codice della Strada
Durante la revisione periodica, un controllo inefficace della sospensione è motivo di bocciatura immediata. Le testine, se difettose, rappresentano un problema per la sicurezza e non possono essere ignorate. Un esaminatore esperto può notare il gioco anomalo già durante il test sul ponte prova. Se il problema viene rilevato, la revisione verrà sospesa e il veicolo dovrà essere riparato prima di ottenere l’omologazione.
Consigli per Prolungare la Vita delle Testine
Anche se si tratta di componenti soggetti a usura, ci sono accorgimenti utili per far durare più a lungo le testine:
- Evita buche, marciapiedi e fondi irregolari quando possibile.
- Controlla periodicamente lo stato delle cuffie protettive.
- Fai verificare il sistema sospensivo a ogni tagliando completo.
- Controlla e correggi l’assetto ruote (convergenza, campanatura).
La Sostituzione della Testina Sterzo: Un Intervento Necessario
La testina sterzo è un elemento imprescindibile per un impianto sterzante perfettamente funzionale. Se danneggiata, infatti, può causare la perdita di controllo del veicolo. Per questo la testina sterzo deve essere sostituita ai primi segni di usura.
Procedura di Sostituzione
Per effettuare la sostituzione di una testina sterzo in sicurezza, è necessario seguire alcuni passaggi fondamentali:
- Messa in sicurezza del veicolo: Dopo aver smontato la ruota, controlla che il veicolo poggi saldamente sui cavalletti auto: questo passaggio è fondamentale per garantire la tua sicurezza mentre cambi la testina sterzo.
- Smontaggio della testina usurata: Individua la posizione della testina dietro alla ruota e pulisci il dado di bloccaggio: se è sporco, sarà difficile da smontare. Quindi svita il dado, ma senza estrarlo completamente.
- Estrazione della testina: Estrai la testina dalla bielletta sterzo che collega la cremagliera sterzo alla testina. Per allentare la testina, falla ruotare da destra verso sinistra e rimuovila completamente.
- Installazione della nuova testina: Ora potrai avvitare la nuova testina sterzo, acquistata nuova o come ricambio usato, facendo attenzione a disporla esattamente come quella sostituita, in modo da mantenere una regolazione dell’assetto il più possibile vicina a quella attuale.
- Controllo dell'assetto: Non appena cambiate le testine sterzo da entrambi i lati, fai un test di convergenza e campanatura. Questo è cruciale per garantire che l'allineamento delle ruote sia corretto e che il veicolo mantenga una guida stabile e sicura.
[MOBIS TECH] Free from mechanical connection, Steer By Wire (StBW)
Importanza dell'Assetto Ruote
Il test di convergenza e campanatura dopo la sostituzione delle testine è di vitale importanza. Questi parametri influenzano direttamente la stabilità del veicolo, l'usura degli pneumatici e la precisione di sterzata. Una regolazione non corretta può annullare i benefici della sostituzione e compromettere la sicurezza.
- Convergenza: Indica se le ruote dello stesso asse sono parallele tra loro o se tendono a "convergere" (avvicinarsi nella parte anteriore) o "divergere" (allontanarsi). Una convergenza errata provoca un'usura irregolare e precoce degli pneumatici.
- Campanatura (o camber): Descrive l'angolo formato dalla ruota rispetto all'asse verticale del veicolo. Una campanatura positiva o negativa eccessiva può influenzare la tenuta di strada in curva e l'usura del battistrada.
Assicurarsi che questi parametri siano accuratamente controllati e regolati da un professionista è fondamentale per garantire la massima efficienza e sicurezza dopo ogni intervento sul sistema sterzante o sulle sospensioni.
