La testina sterzo è un componente cruciale nel sistema di sterzo di qualsiasi veicolo, ma assume un'importanza ancora maggiore nei trattori agricoli, dove la precisione, la robustezza e la capacità di affrontare terreni impegnativi sono fondamentali. In particolare, la "Testina Sterzo 18x1,5 DX cono 14x1,5" si distingue come un elemento essenziale per garantire la manovrabilità e la stabilità di numerosi modelli di trattori, tra cui quelli a marchio Fiat, Lamborghini, Laverda, Same e Goldoni. Questo componente, apparentemente semplice, è il risultato di un'ingegneria precisa, progettata per resistere alle sollecitazioni intense del lavoro agricolo e per assicurare una trasmissione efficace dei comandi di sterzo alle ruote.
Anatomia e Specifiche Tecniche della Testina Sterzo
Per comprendere appieno il ruolo e l'efficacia di questa specifica testina sterzo, è utile analizzarne le caratteristiche tecniche e le dimensioni. La testina sterzo in questione presenta una filettatura interna di 18x1,5 DX (destra) e una conicità di 14x1,5. Queste misure sono fondamentali per l'accoppiamento corretto con altri componenti del sistema di sterzo, come i tiranti.
Le dimensioni specifiche fornite descrivono nel dettaglio la geometria della testina:
- A (Filettatura interna): 14x1,5 mm. Questa misura si riferisce al diametro e al passo della filettatura interna, che si accoppia con il perno sferico del braccetto dello sterzo.
- B: 16 mm. Questo valore potrebbe riferirsi al diametro della sede del cuscinetto o a una dimensione di riferimento per la conicità.
- C: 18 mm. Similmente a B, questo dato contribuisce a definire le tolleranze e le dimensioni critiche per l'accoppiamento.
- D: 90 mm. Questa dimensione è spesso associata alla lunghezza totale o a una parte specifica del corpo della testina.
- E: 31 mm. Potrebbe rappresentare la larghezza o il diametro di una sezione specifica della testina.
- F: 98 mm. Questa è una misura di lunghezza importante, probabilmente la lunghezza totale della testina dal punto di attacco alla fine del gambo filettato.
- G (Filettatura gambo): 18x1,5 DX. Questo indica la filettatura esterna presente sul gambo della testina, che si avvita nel tirante dello sterzo. La specifica "DX" indica che è una filettatura destrorsa.
- H: 40 mm. Potrebbe riferirsi alla lunghezza della parte filettata del gambo o a un'altra dimensione di riferimento.
Il peso di questo componente è di 0,45 KG, un dato che riflette la sua costruzione robusta ma ottimizzata per non aggiungere un peso eccessivo al sistema complessivo. La combinazione di una filettatura interna conica e una filettatura esterna per il fissaggio garantisce un'unione solida e resistente, capace di sopportare le forze di torsione e di flessione generate durante le manovre.
Compatibilità e Applicazioni: Un Componente Versatile
La versatilità di questa testina sterzo è ulteriormente evidenziata dalla sua ampia compatibilità con una vasta gamma di trattori di marchi rinomati nel settore agricolo. Questo non solo semplifica la manutenzione e la sostituzione per gli agricoltori, ma testimonia anche la sua progettazione efficace e la sua adozione diffusa.
I modelli specifici per cui questa testina sterzo è adattabile includono:
- LAMBORGHINI: R235, R240, R350, R503, R603, R653, R654, R754, R784, R955. I codici originali di riferimento per questi trattori sono 40400652 e 42242373.
- LAVERDA: Questa testina è compatibile anche con trattori Laverda, con codici originali 11975900 e 321053800.
- SAME: La gamma di trattori SAME che possono utilizzare questa testina è particolarmente ampia e include modelli come Atlanta, Aurora, Centauro, Condor, Corsaro, Delfino, Falcon, Italia, Leone, Minotauro, Ranger 45, Saturno, Sirenetta, Vigneron. I codici originali per SAME sono 0.010.0486.4 e 0.135.4237.4.
- FIAT: Anche per i trattori Fiat, questa testina è un ricambio compatibile, con codice originale 321053800.
- GOLDONI: I modelli Goldoni per cui questa testina è adatta includono 518, 520, 521, 526, 530DT, 828, 834, con codice originale 2253732.
La presenza di codici originali specifici per ogni marca e modello sottolinea l'importanza di utilizzare ricambi corretti per garantire la sicurezza e l'efficienza del trattore. L'adattabilità a marchi diversi come Lamborghini, Same e Fiat, che spesso condividono tecnologie e componenti, è una caratteristica comune nel settore dei ricambi agricoli, mirata a ottimizzare la disponibilità e a ridurre i costi per l'utente finale.
Come funziona lo sterzo? (AUTO 3° PARTE) Sterzo e Servosterzo - Effetto Ackermann - Fisica ruota
L'Importanza della Testina Sterzo nella Dinamica del Trattore
La testina sterzo, o snodo sferico, è un giunto snodato che permette il movimento angolare tra due componenti meccanici. Nel contesto di un trattore, collega il tirante dello sterzo al mozzo della ruota o al fuso a snodo. La sua funzione principale è quella di trasmettere il movimento rotatorio del volante, convertito in movimento lineare dai meccanismi di sterzo, alle ruote anteriori, consentendo al conducente di dirigere il veicolo.
Le sollecitazioni a cui è sottoposta una testina sterzo in un trattore sono considerevoli. Durante le manovre, specialmente su terreni irregolari o durante il sollevamento di carichi pesanti, la testina deve sopportare forze significative in diverse direzioni: compressione, trazione, flessione e torsione. La sua capacità di muoversi liberamente, pur mantenendo una connessione salda, è essenziale per la precisione dello sterzo e per assorbire gli urti provenienti dal terreno, contribuendo al comfort del conducente e alla longevità degli altri componenti del telaio e delle sospensioni.
Una testina sterzo usurata o danneggiata può manifestarsi con sintomi quali gioco eccessivo nello sterzo, rumori metallici durante le svolte, instabilità del veicolo, usura irregolare dei pneumatici e difficoltà nel mantenere la traiettoria desiderata. La sostituzione tempestiva di questo componente è quindi fondamentale per la sicurezza operativa e per prevenire danni maggiori al sistema di sterzo e alle sospensioni.
Considerazioni sulla Manutenzione e Sostituzione
La manutenzione preventiva è un aspetto chiave per prolungare la vita utile delle testine sterzo e di tutti i componenti del sistema di sterzo. Molte testine sterzo moderne sono sigillate e non richiedono ingrassaggio regolare, ma è sempre consigliabile consultare il manuale del trattore per le indicazioni specifiche. Tuttavia, ispezioni visive periodiche sono sempre raccomandate. Verificare la presenza di crepe nella cuffia di protezione in gomma, segni di perdite di grasso o gioco eccessivo ruotando la ruota mentre il trattore è sollevato da terra, sono tutti indicatori di potenziale usura.
La sostituzione di una testina sterzo richiede strumenti specifici e una certa competenza meccanica. Spesso è necessario rimuovere il dado di fissaggio, utilizzare un estrattore per separare la testina dal fuso, svitare la vecchia testina dal tirante e avvitare la nuova. Dopo la sostituzione, è imperativo effettuare un controllo e, se necessario, una regolazione della convergenza delle ruote anteriori per garantire un corretto allineamento e prevenire un'usura prematura dei pneumatici.
Approfondimenti su Componenti Correlati e Alternative

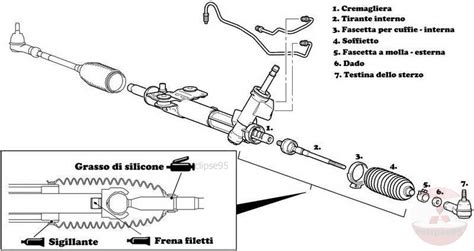

Il sistema di sterzo di un trattore è un insieme complesso di componenti che lavorano in sinergia. Oltre alla testina sterzo, altri elementi critici includono:
- Tiranti dello sterzo: Collegano le testine sterzo alla scatola dello sterzo o al sistema di attuazione. Possono essere diritti o curvi, singoli o multipli (tiranti doppi). La lunghezza e le specifiche delle filettature dei tiranti sono altrettanto importanti per l'accoppiamento corretto. Ad esempio, un "Tirante doppio adattabile a Goldoni riferimento originale 0001129" o un "Tirante sterzo A=14x1,5 - B=16 - C=18 - D=83,86 - F=640 - G=20 - H=43" indicano la complessità e la varietà di questi collegamenti.
- Scatola dello sterzo (o sistema idraulico di sterzo): Il meccanismo che converte il movimento rotatorio del volante in movimento lineare dei tiranti. Nei trattori moderni, questo è spesso assistito da un sistema idraulico per ridurre lo sforzo del conducente.
- Piantone dello sterzo: L'albero che collega il volante alla scatola dello sterzo.
- Fusi a snodo: I perni su cui ruotano le ruote anteriori e a cui sono collegate le testine sterzo.
Esistono diverse varianti di testine sterzo, che si differenziano per dimensioni, tipo di filettatura (metrica, imperiale), conicità, e se sono maschio (con filetto esterno) o femmina (con filetto interno). La scelta della testina corretta, come la "Testina sterzo 18x1,5 DX cono 14x1,5", è fondamentale.
Ad esempio, la descrizione di altre testine sterzo evidenzia le differenze:
- "Testina sterzo A=M14x1.5, conicità 16 - 18 (1:10), lunghezza 98mm, filetto gambo 18x1.5 destra." - molto simile alla testina principale, ma con dettagli sulla conicità.
- "Testina sterzo maschio filetto 20x1,5 dx, conicità 16,4-18,6 (1:10), lunghezza 100mm." - una testina maschio con filettatura più grande.
- "Testina sterzo: A=12x1.25 - B=17,27 - C=18,6 - D=39,8 - E=27 - F=103 - G=11/16x18 destra." - presenta dimensioni e filettature differenti.
Queste variazioni sono dettate dalle specifiche esigenze di progettazione di ciascun modello di trattore, dal peso del mezzo, dalla potenza del motore e dal tipo di lavoro per cui è destinato. La corretta identificazione del ricambio tramite codice originale o tramite la misurazione precisa delle dimensioni è un passaggio cruciale per evitare errori di acquisto.
La disponibilità di ricambi "adattabili" a marchi specifici, come "La testina sterzo adattabile NH 5198880" o "Testina sterzo maschio con filetto M20x1,5 SX", indica che esistono componenti aftermarket progettati per sostituire gli originali, offrendo spesso un'alternativa più economica pur mantenendo standard di qualità adeguati. La scelta tra ricambio originale e adattabile dipende da fattori come il budget, la disponibilità e le preferenze personali dell'operatore agricolo.
In conclusione, la testina sterzo, pur essendo un componente di piccole dimensioni, gioca un ruolo insostituibile nel garantire la sicurezza, l'efficienza e la manovrabilità dei trattori agricoli. La sua corretta selezione, installazione e manutenzione sono essenziali per il funzionamento ottimale di questi potenti strumenti di lavoro.
