Il sistema Common Rail, con la sua architettura sofisticata, gioca un ruolo cruciale nell'efficienza e nelle prestazioni dei motori diesel moderni. All'interno di questo sistema complesso, la rete di ritorno degli iniettori è un componente spesso sottovalutato ma di fondamentale importanza. Essa gestisce il carburante in eccesso e il gasolio di spurgo dagli iniettori, reindirizzandolo al serbatoio o, in alcuni schemi, verso la pompa ad alta pressione. La comprensione del suo funzionamento è essenziale per diagnosticare e risolvere problemi che possono influenzare l'andamento del motore.

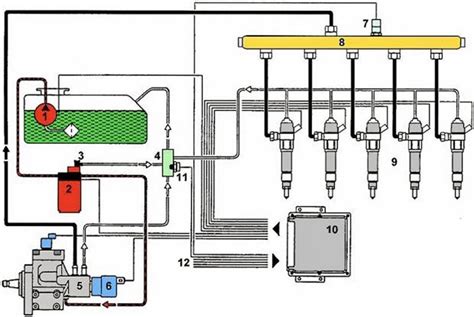

Funzionamento del Circuito di Ritorno
Nel contesto dei motori diesel Common Rail, il gasolio viene pompato dalla pompa di bassa pressione verso la pompa ad alta pressione, che lo invia agli iniettori a pressioni estremamente elevate. Gli iniettori, attraverso precisi impulsi elettronici, atomizzano il carburante nella camera di combustione. Tuttavia, non tutto il carburante che raggiunge l'iniettore viene effettivamente iniettato. Una parte del gasolio serve per lubrificare e raffreddare l'iniettore stesso e per mantenere la pressione operativa all'interno del sistema. Questo carburante in eccesso, insieme a quello di spurgo, deve essere gestito e reindirizzato.
Il circuito di ritorno è specificamente progettato per questa funzione. Dai singoli iniettori partono dei tubicini di ritorno che convogliano il gasolio in eccesso verso un collettore di ritorno. Questo collettore, a sua volta, è collegato a un tubo principale che, nella maggior parte dei casi, riconduce il carburante direttamente al serbatoio. È normale che ci sia gasolio in questo circuito, poiché fa parte integrante del suo funzionamento. Tuttavia, la quantità e la pressione di questo flusso sono indicatori importanti dello stato del sistema.
Sintomi di un Malfunzionamento: Il Caso del "Rappettamento"
Un sintomo comune di problemi legati al circuito di ritorno degli iniettori può essere un funzionamento irregolare del motore al minimo, spesso descritto come un "rappettamento" o un'irregolarità. Questo comportamento può indicare che il flusso di gasolio nel circuito di ritorno non è quello atteso, o che vi è una quantità anomala di carburante che fuoriesce dagli iniettori attraverso i ritorni.
Se, staccando il tubetto del ritorno iniettori, si nota una fuoriuscita notevole di gasolio, questo può essere un segnale di allarme. È importante distinguere tra una fuoriuscita normale e un flusso eccessivo. A motore spento, ad esempio, non dovrebbe "fiottare fuori chissà a quali pressione". Una fuoriuscita notevole a motore acceso, specialmente se accompagnata da sintomi di irregolarità, merita un'indagine più approfondita.
Iniettori Tornati Indietro Dopo Pochi Giorni: Problema Tecnico o Errore? Ecco Cosa è Successo!
Analisi dei Componenti del Circuito di Ritorno
Per comprendere meglio un'anomalia nel flusso di ritorno, è utile analizzare i vari componenti coinvolti.

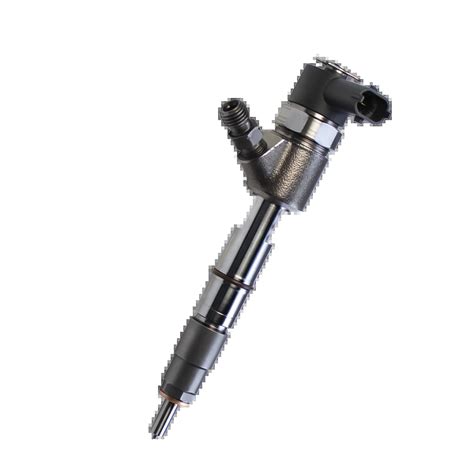

Iniettori
Gli iniettori stessi possono essere la causa di un eccessivo ritorno di gasolio. Un iniettore usurato o difettoso potrebbe avere una perdita interna maggiore del previsto, deviando una quantità eccessiva di carburante nel circuito di ritorno anziché nebulizzarlo nella camera di combustione. Questo non solo causa una perdita di efficienza ma può anche portare a un funzionamento irregolare del motore. Ogni iniettore ha una sua specifica tolleranza di ritorno. Valori fuori tolleranza per uno o più iniettori possono essere individuati con un test di ritorno iniettori, che misura la quantità di carburante che ogni iniettore restituisce.
Collettore di Ritorno
Il collettore di ritorno funge da punto di raccolta per il gasolio proveniente dai singoli iniettori. È un componente passivo e la sua funzione è semplicemente quella di convogliare il flusso. Tuttavia, ostruzioni o danni al collettore stesso, sebbene rari, potrebbero influenzare il flusso complessivo.
Tubazioni di Ritorno
Le tubazioni di ritorno, sia quelle individuali dagli iniettori che il tubo principale verso il serbatoio, devono essere libere da ostruzioni. Se il tubo di ritorno che dal collettore dei ritorni va verso il serbatoio deve essere libero, questo è un principio fondamentale. Qualsiasi strozzatura o piegatura eccessiva in queste linee può creare una contropressione eccessiva, influenzando il funzionamento degli iniettori e potenzialmente causando problemi.

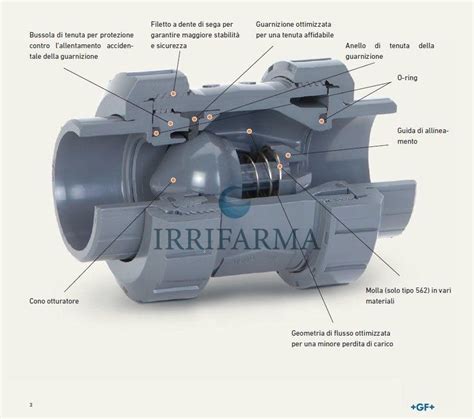

Pompa ad Alta Pressione e Valvola di Non Ritorno
In alcuni sistemi, il gasolio di ritorno può passare attraverso la pompa ad alta pressione o essere coinvolto in circuiti che interagiscono con essa. Un componente critico in questo contesto è la valvola di non ritorno sulla pompa ad alta pressione. Questa valvola ha il compito di mantenere la pressione nel circuito e di prevenire il riflusso del carburante. Se questa valvola è difettosa, potrebbe non chiudersi correttamente, permettendo al gasolio di fluire in direzioni indesiderate o in quantità eccessive nel circuito di ritorno, come osservato nel caso di una fuoriuscita dal ritorno anche dopo la sua sostituzione. Se il tubo di ritorno della pompa ad alta pressione "butta fuori gasolio", come descritto, anche dopo aver sostituito la valvola di non ritorno, ciò suggerisce che la causa potrebbe risiedere altrove o che la nuova valvola sia anch'essa difettosa, seppur meno probabile.
Regolatore di Pressione sulla Pompa ad Alta Pressione
Un altro componente da considerare è il regolatore di pressione montato sulla pompa ad alta pressione. Questo regolatore gestisce la pressione del carburante nel Common Rail. Se il regolatore di pressione non funziona correttamente, potrebbe non mantenere la pressione adeguata, o al contrario, potrebbe causare un eccessivo ritorno di carburante. Un malfunzionamento potrebbe portare a una pressione instabile nel sistema, con ripercussioni sul flusso di ritorno dagli iniettori.
Interpretazione del Flusso di Ritorno Eccessivo
Quando sui tubicini dei ritorni iniettori arriva una quantità notevole di gasolio, le interpretazioni possibili sono diverse:
Iniettori Difettosi: Come già menzionato, è la causa più comune. Iniettori usurati o con perdite interne lasciano passare più gasolio del dovuto nel circuito di ritorno. Questo è il problema principale in cui la quantità di gasolio che ritorna dagli iniettori è eccessiva rispetto al normale funzionamento.
Pressione Eccessiva nel Rail: Se la pressione nel Common Rail è troppo elevata, gli iniettori potrebbero avere difficoltà a chiudere completamente o potrebbero essere soggetti a un maggiore "leakage" interno, aumentando il flusso di ritorno. Questo potrebbe essere correlato a un malfunzionamento del regolatore di pressione.
Ostruzioni nel Circuito di Ritorno Principale: Se il tubo di ritorno che dal collettore dei ritorni va verso il serbatoio non è completamente libero, si crea una contropressione che può amplificare il flusso di gasolio attraverso i ritorni degli iniettori, dando l'impressione di un eccesso. In realtà, il problema non è la quantità in sé ma la difficoltà di smaltimento.
Problemi alla Pompa ad Alta Pressione: Anche se la valvola di non ritorno è stata sostituita, un difetto strutturale o un'usura interna della pompa ad alta pressione potrebbe comunque causare un'eccessiva fuoriuscita di gasolio nel suo circuito di ritorno, che poi si riflette sul sistema complessivo. In alcuni schemi, il ritorno degli iniettori non è direttamente collegato alla pompa ad alta pressione per re-iniezione, ma è fondamentale verificare la corretta integrità di tutti i flussi.
Diagnostica e Ricerca Guasti
La diagnosi di un problema al circuito di ritorno degli iniettori richiede un approccio sistematico.
Test di Ritorno Iniettori: Questo test è fondamentale. Consiste nel collegare dei misuratori graduati ai singoli tubicini di ritorno degli iniettori e avviare il motore per un certo periodo di tempo. Questo permette di confrontare la quantità di gasolio restituita da ciascun iniettore e identificare quelli che superano le tolleranze stabilite dal produttore.
Controllo della Pressione del Carburante: Utilizzando un manometro o un diagnostico elettronico collegato alla centralina motore, è possibile monitorare la pressione nel Common Rail. Una pressione troppo alta o troppo instabile può indicare un problema al regolatore di pressione o alla pompa.
Ispezione Visiva delle Tubazioni: Verificare l'integrità delle tubazioni di ritorno, assicurandosi che non siano piegate, ostruite o danneggiate. "Il tubo di ritorno che da collettore dei ritorni va verso serbatoio deve essere libero" è un concetto chiave; un'ispezione visiva può confermare questa condizione.
Controllo della Valvola di Non Ritorno sulla Pompa: Anche se la valvola è stata sostituita, è possibile che vi siano stati errori nell'installazione o che il componente di ricambio fosse anch'esso difettoso. Un test specifico sulla valvola potrebbe essere necessario.
Esame del Regolatore di Pressione: Il regolatore di pressione sulla pompa d'alta pressione può essere testato per verificarne il corretto funzionamento. In alcuni casi, la sostituzione di questo componente può risolvere il problema se è la causa primaria di una pressione anomala nel sistema.
Considerazioni Finali
Il circuito di ritorno degli iniettori è una componente vitale del sistema Common Rail, che garantisce il corretto funzionamento e la longevità degli iniettori stessi. Un'eccessiva fuoriuscita di gasolio da questi tubicini, specialmente se accompagnata da sintomi di irregolarità del motore, non deve essere ignorata. La corretta diagnosi e l'intervento tempestivo sono cruciali per evitare danni maggiori al sistema di alimentazione e per ripristinare le prestazioni ottimali del veicolo. La comprensione del fatto che "è normale che ci sia gasolio nel ritorno perché comunque fa parte del circuito di ritorno", ma che "chiaramente a motore spento non deve fiottare fuori chissà a quali pressione" e che una "quantità notevole di gasolio" durante il funzionamento indica un problema, è il primo passo verso una risoluzione efficace.
