Il funzionamento ottimale di un motore sovralimentato dipende in larga misura dalla corretta gestione delle pressioni, sia allo scarico che in aspirazione. In questo contesto, due componenti assumono un ruolo di primo piano: la valvola wastegate e la valvola pop-off (o blow-off). Sebbene entrambe siano cruciali per la salute e le prestazioni del turbocompressore e del motore, esse svolgono compiti distinti e operano in ambiti differenti del sistema di sovralimentazione.

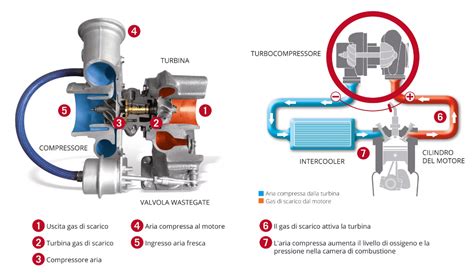

Il Ruolo Fondamentale della Wastegate nel Turbocompressore
La valvola wastegate è un dispositivo fondamentale per il corretto funzionamento del gruppo turbocompressore e del motore. Essa permette al compressore di lavorare a regimi di rotazione ottimali, evitando di sollecitare meccanicamente e termicamente in modo eccessivo tutti gli organi meccanici. La wastegate è la “valvola di controllo” che impedisce al turbo di andare oltre il livello di sovralimentazione desiderato (o consentito). La sua funzione principale è quella di far fuoriuscire gas di scarico ad una pressione di taratura prestabilita o regolabile, in modo da regolare la pressione di sovralimentazione della turbina. In pratica, devia una parte dei gas di scarico evitando che tutta l’energia finisca sulla turbina, così si controllano velocità del turbo, pressione di sovralimentazione e stress termico/meccanico.
Se la valvola fosse assente, durante la fase di accelerazione il gruppo turbocompressore continuerebbe ad aumentare la sua velocità di rotazione e la temperatura, causando una rottura o nel turbo o nel motore. Nel caso in cui l'acceleratore fosse sempre tenuto premuto, la velocità della turbina aumenterebbe provocando un aumento della pressione di sovralimentazione. L'ulteriore sovralimentazione farebbe aumentare ulteriormente la velocità della turbina. In altre parole, verrebbe a crearsi una retroazione positiva che porterebbe a valori di pressione (e velocità di rotazione della turbina stessa) troppo elevati per essere sopportati dal motore. La wastegate agisce quindi sullo scarico, a monte della turbina, deviando i gas di scarico diretti alla turbina e bypassando la turbina stessa. Il boost (pressione nel collettore) è una conseguenza di un equilibrio tra energia allo scarico (massa + temperatura), lavoro della turbina, mappa del compressore, portata aria richiesta dal motore e perdite/volumi (intercooler, piping, farfalla, collettori).
Meccanismi di Azionamento della Wastegate: Pneumatico ed Elettronico
La valvola wastegate è azionata da un attuatore che può essere pneumatico oppure elettronico.Nel caso dell'azionamento pneumatico, la valvola è comandata da un tubo connesso al lato compressore. Al suo interno è presente una molla con una determinata resistenza. La pressione è rilevata tramite un condotto idraulico collegato direttamente al compressore che, raggiunta una certa pressione, vince la resistenza della molla e apre la valvola. Superato il limite di attenzione, la pressione interna del compressore vince la resistenza di una molla posta all'interno della valvola, provocandone l'apertura. Agendo sulla forza della molla si può variare la pressione massima di sovralimentazione prestabilita.
Nei sistemi più moderni e complessi, l'attuatore può essere comandato da una centralina elettronica, che agisce sulla wastegate. Su molti sistemi pneumatici, l’ECU (Engine Control Unit) non muove direttamente la wastegate: comanda un solenoide che gestisce quanta pressione arriva all’attuatore (o come viene distribuita tra top e bottom port). Nei sistemi moderni, soprattutto OEM (Original Equipment Manufacturer), è sempre più comune l’attuazione elettrica: un motorino DC con riduttore muove direttamente la wastegate e un sensore (spesso di tipo Hall) legge la posizione. Questa configurazione offre un controllo più preciso e reattivo della pressione di sovralimentazione.
La Wastegate Interna ed Esterna: Differenze e Applicazioni
Esistono due tipologie principali di wastegate in base alla loro integrazione nel sistema di scarico:
- Wastegate Interna (Internal Wastegate): È integrata nel carter turbina. Tipicamente usa una flapper valve (sportellino) che apre un passaggio di bypass interno. I vantaggi includono compattezza, costo ridotto, semplicità e un packaging OEM favorevole. Questa soluzione è comune su molti turbocompressori di serie.
- Wastegate Esterna (External Wastegate): È una valvola separata montata sul collettore o su un ramo dedicato. Di solito è una valvola a fungo (poppet) con sede, guida e diaframma. I suoi pro sono una grande capacità di bypass, che permette un controllo del boost più stabile in alto, una migliore gestione del cosiddetto "boost creep" e una maggiore “autorità” di controllo sulla pressione di sovralimentazione. È spesso preferita in applicazioni ad alte prestazioni dove è richiesto un controllo estremamente preciso della pressione.
Un dettaglio importante è il "seat" o sede: la zona su cui la flapper deve sigillare nella wastegate interna o dove la valvola a fungo chiude nella wastegate esterna, garantendo la tenuta quando la valvola è chiusa.
Controllo Avanzato della Pressione di Sovralimentazione: Strategie e Componenti
La wastegate non è “una valvolina che apre a X bar”: è un componente di controllo che lavora in un sistema complesso. La sua gestione può avvenire tramite diverse strategie:
- Open-loop: L’ECU comanda un duty cycle al solenoide basandosi su mappe predefinite (giri, carico, farfalla) senza correggere in tempo reale (o con correzioni minime) eventuali scostamenti dalla pressione target.
- Closed-loop (consigliato/modernissimo): L’ECU confronta il boost target (pressione desiderata) con il boost reale (misurato tramite sensori MAP - Manifold Absolute Pressure) e corregge il comando in tempo reale (spesso con logiche di controllo tipo PID - Proportional-Integral-Derivative). Questo approccio offre un controllo molto più preciso e adattivo.
Pensala così: la wastegate è un regolatore a forza. Nel caso più semplice, l’attuatore ha una molla che tiene chiusa la wastegate. La pressione (presa di solito dal compressore o dal collettore) entra nell’attuatore e spinge sul diaframma. La "base pressure" (pressione molla) è la pressione alla quale la wastegate inizia ad aprire in teoria. La "cracking pressure" è la pressione alla quale la valvola inizia a muoversi (primi decimi di mm). Un dettaglio da intenditore è che la pressione “vista” dall’attuatore non è sempre identica al boost reale nel collettore; dipende da dove si prende la reference, da perdite, da volumi e da eventuali solenoidi/ritardi. Con una wastegate a 2 porte è possibile applicare pressione sia sotto il diaframma (bottom port) sia sopra (top port), consentendo una gestione ancora più sofisticata.
COS'È E COME FUNZIONA LA WASTEGATE DEL TURBO? CON DANNY LAZZARIN
Dinamiche Complesse della Wastegate: Precarico, Boost Spike e Boost Creep
Per un funzionamento ottimale del sistema wastegate, diversi fattori devono essere considerati:
- Precarico (Preload): Il preload serve a garantire che la valvola chiuda bene sulla sede e che non ci sia gioco. Su internal wastegate il preload interagisce con geometria leva e corsa attuatore. È fondamentale per la tenuta e per la reattività della valvola.
- Boost Spike: Quando si apre completamente l'acceleratore (WOT - Wide Open Throttle), la turbina accelera molto velocemente. Se la wastegate o la strategia di controllo non anticipano il transitorio, si può avere un "boost spike" (picco di pressione) prima che la valvola apra abbastanza. Questo picco può essere dannoso per il motore.
- Boost Creep: È l’aumento progressivo del boost con i giri anche se la wastegate è già tutta aperta. In parole povere, la wastegate non ha capacità di bypass sufficiente per limitare l’energia che arriva alla turbina. Questo indica un dimensionamento non adeguato del sistema. Il dimensionamento non è “a sentimento”; è cruciale per la stabilità del boost.
- Pressione Lato Turbina (Drive Pressure): La pressione lato turbina può contribuire ad aprire la wastegate (a seconda di geometria e tipo valvola), specialmente su turbine piccole e set-up restrittivi. Questo fenomeno deve essere tenuto in considerazione nella calibrazione.
Una regola pratica da chi fa realmente tarature è: non usare una molla lontanissima dal boost target. Se vuoi un turbo che "spoola" bene (raggiunge rapidamente la pressione), fa boost stabile e resta affidabile, devi curare la tenuta, il preload, la capacità di bypass, la reference corretta e la strategia ECU (pneumatica o elettronica che sia).
La Funzione di Overboost: Potenza Extra Temporanea
Esiste anche una funzione di bloccaggio di questa valvola nota come "overboost". Durante le forti accelerazioni, l'overboost blocca per pochi secondi il normale funzionamento della valvola di wastegate in maniera che il motore possa ricevere tutta l'aria pompata dalla turbina. Questa funzione permette di avere un picco di potenza e coppia aggiuntivo per un breve periodo, utile ad esempio in fase di sorpasso, migliorando la risposta in accelerazione del turbo. Tuttavia, l'overboost è temporaneo proprio per non stressare eccessivamente il motore e il turbocompressore con pressioni di sovralimentazione troppo elevate per un tempo prolungato. Questa caratteristica è stata sviluppata per rendere le auto sovralimentate più piacevoli da guidare, contrastando la risposta fiacca che un tempo era evidente e difficile da gestire ad un ridotto numero di giri.

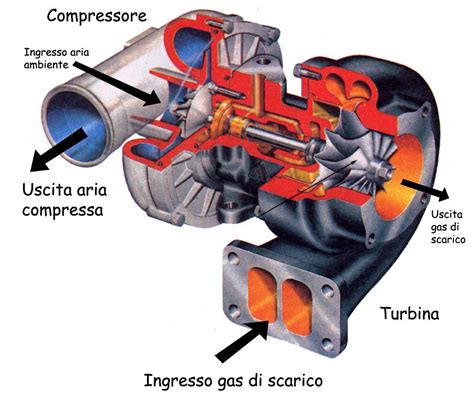

Wastegate vs. Pop-Off (Blow-Off): Due Valvole, Due Funzioni Distinte
Una domanda comune è quale sia la differenza (nei compiti) tra wastegate e pop-off. Le due valvole, sebbene spesso associate ai motori turbo, svolgono funzioni completamente diverse e operano in punti distinti del sistema.
- Wastegate: Lavora sullo scarico (a monte della turbina), gestendo i gas combusti per regolare la velocità della turbina e la pressione di sovralimentazione.
- Pop-off o Blow-off (BOV/DV): Lavora sull’aspirazione (lato compressore), gestendo l'aria compressa in eccesso.
È la pop-off che fa emettere il classico "puff" in rilascio di acceleratore. Questa è una delle principali differenze percepibili tra i due dispositivi.
La Valvola Pop-Off: Protezione del Compressore e Gestione dell'Aria in Aspirazione
La pop-off o blow-off ha il compito di scaricare l'aria in eccesso di pressione (rispetto a una taratura della pop) che si viene a creare nei condotti di aspirazione nel momento in cui la farfalla si chiude, e che quindi potrebbe danneggiare la girante della turbina. Quando l'acceleratore viene rilasciato bruscamente, la farfalla di aspirazione si chiude, bloccando il flusso d'aria verso il motore. Il compressore, che continua a girare ad alta velocità per inerzia, continua a pompare aria nei condotti, creando un improvviso aumento di pressione tra il compressore e la farfalla. Senza una pop-off, questa pressione eccessiva creerebbe una contropressione sulla girante del compressore, rallentandola bruscamente (fenomeno noto come "surge" o "pompage del compressore"), generando onde d'urto e sollecitazioni meccaniche che, a lungo andare, potrebbero danneggiare la girante o l'alberino del turbocompressore. La pop-off previene questo danno sfiatando l'aria in eccesso.
Tipologie e Collocazione della Pop-Off: Sfiato Esterno vs. Interno
Esistono macchine turbo nelle quali le valvole pop off sono montate in modi leggermente diversi:
- Pop-Off a sfiato esterno: Questa è la tipologia che produce il classico "puff" udibile in rilascio. L'aria in eccesso viene sfiatata direttamente nell'atmosfera.
- Pop-Off a sfiato interno (o recirculating valve): In questo caso, l'aria che viene sfiatata in rilascio non viene espulsa all'esterno ma reimmessa a ridosso nuovamente della girante, nel condotto di aspirazione a monte del compressore (dopo il filtro dell'aria). In questo caso lo sbuffo è meno percepibile, specie con bassa pressione, poiché l'aria viene riciclata. Questo tipo di valvola è spesso preferito dai costruttori per ridurre il rumore e per mantenere il flusso d'aria misurato dal debimetro (MAF sensor) all'interno del sistema, evitando problemi di carburazione.
Per quanto riguarda il posizionamento, la pop off si monta dopo l'intercooler, prima della farfalla. Precisamente, di montare si monta fra compressore e farfalla. Si posiziona in questa zona perché è il posto più vicino alla farfalla, assicurando che la pressione entri nella farfalla in misura "esatta" dopo essere stata regolata. Mettere la valvola dopo l'intercooler è sensato, in quanto all'interno dell'intercooler l'aria potrebbe subire piccole variazioni che creano piccoli sbalzi di pressione all'aria stessa quando esce dall'intercooler stesso. La pop-off serve a gestire queste variazioni subito prima che l'aria entri nel motore.
Una domanda ricorrente è: ma perché allora la pop off non si monta su tutte le auto turbo? La risposta è che molte auto turbo di serie utilizzano valvole di ricircolo interne che svolgono la stessa funzione protettiva, ma in modo più discreto e integrato nel sistema. Non tutte le auto necessitano del suono dello sfiato esterno o di una valvola a sfiato libero, specialmente per potenze e pressioni più basse, dove il "puff" è meno evidente rispetto alle pop off a sfiato esterno, sia perché è appunto interna, sia perché le pressioni sono a meno di 1 bar.Ci sono differenze di "funzionamento" (migliore o peggiore) tra le varie pop off in giro? Sì, in parte, e queste influiscono anche sui suoni differenti che producono, credo in base al cono di sfiato. La qualità costruttiva, la taratura della molla, il diametro della valvola e la velocità di risposta possono variare notevolmente tra i diversi modelli e marchi, influenzando l'efficacia con cui scaricano l'eccesso di pressione e anche l'acustica prodotta.
COS'È E COME FUNZIONA LA WASTEGATE DEL TURBO? CON DANNY LAZZARIN
Turbine a Geometria Variabile: Un'Alternativa al Controllo della Pressione
Un'altra soluzione per la regolazione della sovralimentazione è fornita dalla “turbina a geometria variabile” (VGT - Variable Geometry Turbocharger). Questo tipo di turbina permette di variare la geometria della parte calda (turbina) in funzione del regime di rotazione del motore, ottimizzando il flusso dei gas di scarico. In pratica, delle alette mobili all'interno del carter turbina deviano i gas di scarico in modo da colpire la girante con l'angolazione ottimale in base al numero di giri del motore, consentendo così di ottenere un'efficienza elevata e una buona risposta del turbo a diversi regimi. Questo sistema è particolarmente efficace per contrastare il cosiddetto "turbo lag", la risposta "fiacca" del turbo a bassi regimi, che era evidente e difficile da gestire in passato. La turbina a geometria variabile elimina la necessità di una wastegate esterna, poiché la regolazione della pressione di sovralimentazione avviene direttamente controllando il flusso dei gas verso la turbina. Tuttavia, un aspetto da considerare sono i delicati componenti di tale soluzione, che possono essere più soggetti a usura o intasamento a causa dei depositi carboniosi.
Considerazioni sull'Affidabilità e l'Ottimizzazione dei Sistemi Turbo
La complessità dei moderni sistemi di sovralimentazione richiede un'attenzione particolare a tutti i componenti che ne fanno parte. Un turbocompressore che "spoola" bene, mantiene un boost stabile e rimane affidabile nel tempo è il risultato di un'accurata ingegnerizzazione e calibrazione. Ciò implica curare la tenuta delle valvole, il precarico, la capacità di bypass della wastegate, la reference corretta per i sensori di pressione e una strategia ECU (pneumatica o elettronica) ben ottimizzata. La manutenzione regolare e l'uso di componenti di qualità sono essenziali per garantire la longevità e le prestazioni del motore sovralimentato, evitando problemi come il boost creep o danni alla girante del compressore.
