Il Tubo Sterzo e la Serie Sterzo della Bicicletta: Guida Completa per Performance e Maneggevolezza

Il tubo sterzo, spesso trascurato nel contesto del telaio di una bicicletta, è un componente fondamentale che trasforma il "triangolo anteriore" in un vero e proprio quadrilatero, essenziale per trattenere la forcella. Pur se nei telai più piccoli si possono trovare top tube e obliquo saldati l’uno sull’altro, la sua presenza è indispensabile. Questo tubo, solitamente il più corto del telaio, presenta gli spessori maggiori tra tutti i tubi per garantire robustezza e resistenza alle sollecitazioni.

Le Misure del Tubo Sterzo e l'Evoluzione dei Diametri

Storicamente, il tubo sterzo poteva avere un diametro interno di un pollice. Tuttavia, le misure si sono evolute, e oggi è comune trovare un diametro di un pollice e un ottavo. Questa seconda misura, mutuata direttamente dalla mountain bike, consente di accogliere forcelle con cannotto maggiore e più resistente grazie proprio all'aumento di diametro, a tutto vantaggio della precisione di guida. Le forcelle in carbonio sono nella quasi totalità di questo tipo proprio per poter garantire rigidezza e solidità adeguate. Anche per il tubo sterzo, può esserci la realizzazione a spessori differenziati, ottimizzando il rapporto tra peso e resistenza.

Con l'evoluzione dei materiali e delle esigenze di performance, si è assistito all'introduzione di diametri ancora maggiori, come un pollice e 1/4 al posto dell’ormai classico pollice e 1/8. Questo aumento dimensionale è spesso accompagnato da rinforzi appositi per evitare che il tubo frontale della bici si possa "slabbrare", data la violenta sollecitazione esercitata dalla serie sterzo, punto in cui si scarica la forza della forcella.

L'Attacco Manubrio: Un Ponte Cruciale tra Ciclista e Bici

Sebbene a volte trascurato, l'attacco manubrio è piuttosto importante per la maneggevolezza e la vestibilità della tua bici da corsa. Influisce sulla posizione, sul controllo e sulle caratteristiche di maneggevolezza in quanto collegamento tra il ciclista e l'estremità anteriore. Che la tua forma sembri bloccata o tesa, uno stelo troppo lungo, corto, ripido o piatto può avere un'influenza negativa. La scelta del modello corretto dipende dalla conoscenza di come elementi come lunghezza, angolazione e materiali si adattano alle misure del tuo corpo e alle esigenze di guida, poiché possono modificare leggermente la guida. Sbloccare il potenziale di prestazioni di una bici dipende dall'esatto abbinamento all'ergonomia individuale e allo stile di guida dei vari design dell'attacco manubrio. L'abbinamento preciso dell'attacco manubrio è essenziale per la migliore vestibilità della bici e per le dinamiche di guida, tenendo conto di materiali, lunghezze, angoli e parametri di salita/discesa.

Materiali e Lunghezze dell'Attacco Manubrio

Mentre le varianti in fibra di carbonio sono disponibili per il mercato di fascia alta, la lega di alluminio è il materiale per stelo più spesso utilizzato per budget medio-bassi. Le aziende con sistemi integrati hanno maggiori probabilità di utilizzare il carbonio. Per la sua semplicità nel realizzare forme complesse e nel passaggio interno dei cavi, il carbonio è preferito alla lega. In particolare per manubri e attacchi manubrio monoblocco, il carbonio è praticamente sempre utilizzato nella loro fabbricazione.

Gli attacchi manubrio delle mountain bike sono solitamente lunghi tra 50 e 80 mm, mentre gli attacchi manubrio delle bici da corsa sono più lunghi, partendo da circa 80 mm e arrivando a 120 mm o più con l'aumentare delle dimensioni del telaio. Se ti senti allungato mentre vai in bicicletta, puoi ridurre la portata e ottenere una posizione più eretta utilizzando uno stelo più corto.

Diametro del Morsetto e Angolazione

Il diametro del morsetto della barra è il diametro del manubrio su cui si aggancia l'attacco manubrio. Mentre le precedenti barre delle bici da corsa hanno in genere un diametro di 25.4 mm, le barre delle bici da corsa più recenti hanno in genere un diametro di 31.8 mm al centro. Le mountain bike hanno in genere un diametro di 31.8 mm, anche se potresti trovare barre con un diametro di 35 mm. Un metro a nastro o un righello possono aiutarti a determinare le dimensioni del morsetto della barra.

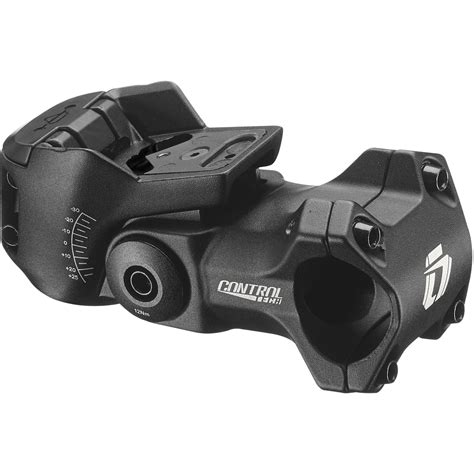

Gli attacchi manubrio delle biciclette variano in gradi di angolazione. Pochi hanno un angolo di attacco manubrio di 0 gradi; la maggior parte di essi ha un angolo che va da 6 a 18 gradi. Tuttavia, alcuni attacchi manubrio hanno angoli molto più ampi. Avere un attacco manubrio angolato aiuta la bicicletta a sembrare bella poiché rende l'attacco manubrio parallelo al terreno. Scegli un attacco manubrio con un rise negativo se desideri una postura di guida più bassa. L'altezza del manubrio rispetto al terreno diminuirà di conseguenza. Solitamente posizionati sopra la serie sterzo, i distanziali consentono di alzare o abbassare l'attacco manubrio per modificare l'altezza del manubrio.

Considerazioni per Ciclisti Amatoriali e Professionisti

Il peso e il design del morsetto non dovrebbero essere i problemi principali per i ciclisti amatoriali. Basterebbe un attacco manubrio da 80 mm o meno che si adatti al tuo manubrio. D'altro canto, i ciclisti abituali dovrebbero provare a utilizzare un attacco manubrio corto quanto il tubo superiore del telaio della loro bici lo consente, prima che diventi troppo stretto. Gli attacchi manubrio pesanti dovrebbero essere evitati per i corridori; invece, la rigidità è un attributo importante da ricercare in un attacco manubrio. Si dovrebbe prendere in considerazione gli attacchi manubrio CNC, e i corridori costosi vorrebbero scegliere attacchi manubrio in carbonio.

La Serie Sterzo: Il Cuore Rotante della Bicicletta

La serie sterzo è il punto in cui telaio e forcella si incontrano. In realtà la serie sterzo è uno dei punti più importanti - e spesso meno compresi - dell'intera bici. Contribuisce a uno sterzo affidabile e preciso della tua bicicletta. Inoltre assorbe tutte le forze provenienti dalla ruota anteriore, motivo per cui finisce inevitabilmente per stancarsi e quindi necessita di essere sostituito non appena lo sterzo perde fluidità o si avverte del gioco. Alloggiata tra forcella e telaio, la serie sterzo deve rispettare gli standard di queste due parti. È un componente complesso perché formato da diverse parti e dove una più di tutte è fondamentale: il cuscinetto, anzi i cuscinetti superiore e inferiore. FSA - FULL SPEED AHEAD, analizza come funziona, quali tecnologie esistono, perché i cuscinetti fanno davvero la differenza e cosa portano soluzioni moderne come ACR, ICR, SMR-II o i nuovi sistemi CR II.

L'Importanza dell'Equilibrio e la Funzione della Serie Sterzo

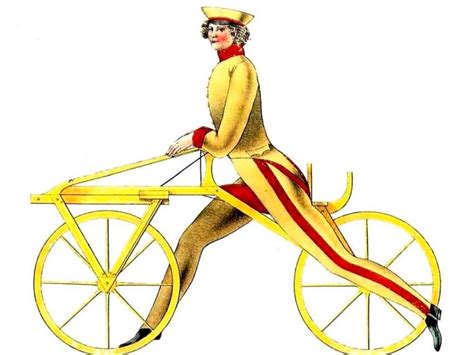

Perché senza serie sterzo una bici non la teniamo in strada, se riusciamo a non cadere è solo perché lo sterzo è libero di ruotare a destra e sinistra. Se non ci credete fate una prova: bloccate il manubrio in posizione dritta e provate a pedalare: dopo pochi cm siete già a terra. L'equilibrio sulla bicicletta non è garantito solo dall'effetto giroscopico delle ruote, come spesso si crede, ma è intrinsecamente legato alla possibilità di sterzare. Se fosse solo l’effetto giroscopico a mantenere in equilibrio la bicicletta, raggiunta una velocità sufficiente non dovreste avere problemi. Il primo veicolo di cui si ha notizia certa che abbia montato due ruote in linea, e su cui il guidatore è riuscito a procedere senza cadere, è la Laufmaschine, costruita nel 1815. Non aveva pedali, si avanzava a spinta stando seduti a cavalcioni come le biciclette per i più piccini. Si narra che nemmeno il suo inventore, il barone Karl Drais von Sauerbronn, fosse davvero consapevole di cosa avesse creato e dell’importanza rivestita dal sistema di sterzo per mantenere l’equilibrio. Dalla Laufmaschine alla Safety Bicycle corrono settant’anni, e in quel periodo la difficoltà nel guidare un velocipede era tale da far nascere innumerevoli «scuole guida». Questo sottolinea come la capacità di sterzare sia l'elemento cruciale per la stabilità dinamica della bicicletta.

Componenti di una Serie Sterzo Filettata e Non Filettata

Quelle che noi vediamo all’esterno sono le calotte, quando ci sono, perché la serie sterzo non è integrata, mentre ai cuscinetti posti all’interno è dato il ruolo di garantire il movimento e assorbire i colpi. La forza di serraggio della calotta superiore determina la stabilità, che deve rappresentare il compromesso tra l’assenza di giochi e la necessaria scorrevolezza. Una serie sterzo troppo serrata (il discorso vale anche per quella non filettata, che ha però diverso sistema di regolazione) renderà la bici inguidabile, con quello che gli inglesi chiamano «effetto shimming», ossia il continuo ondeggiamento del manubrio, e danneggerà irrimediabilmente i cuscinetti e le sedi di scorrimento.

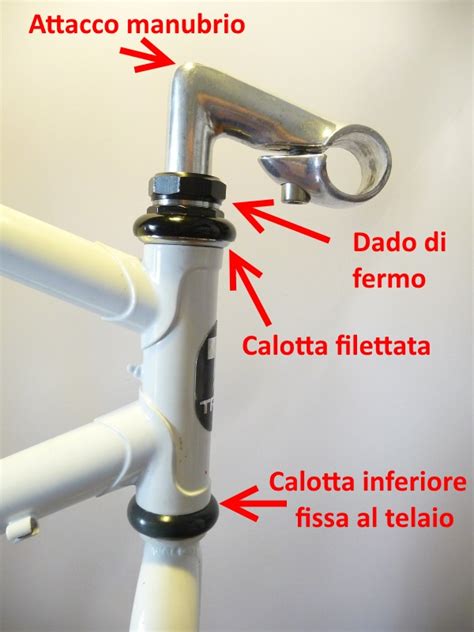

Una serie sterzo filettata è composta di molte parti separate che diventano un insieme unico dopo l’installazione, dove ogni componente lavora in simbiosi con quelli adiacenti:

• Pista inferiore (o ralla): È un anello sagomato da collocare nella parte finale del tubo forcella, con il profilo disegnato per accogliere il cuscinetto inferiore.
• Cuscinetto inferiore: Posizionato sulla ralla.
• Calotta inferiore: Va inserita a pressione nella parte bassa del tubo sterzo del telaio e «copre» il cuscinetto inferiore.
• Calotta superiore: Componente che si interfaccia con il cuscinetto superiore.
• Cuscinetto superiore: Alloggiato nella calotta superiore.
• Calotta filettata: Si congiunge con la calotta superiore e «copre» il cuscinetto superiore.
• Rondella inchiavettata: Ha una piccola asola che deve essere inserita nella scanalatura presente sul tubo forcella.
• Dado di chiusura filettato: Ha il solo compito di mantenere il corretto serraggio della calotta filettata.

Per quanto riguarda le serie sterzo non filettate, gli elementi che la compongono sono praticamente gli stessi, con le calotte (ovviamente di foggia diversa) e i cuscinetti che lavorano all’interno del tubo sterzo. In questo tipo di serie sterzo troviamo:

• Pista inferiore (o ralla): Un anello sagomato da collocare nella parte finale del tubo forcella, con il profilo disegnato per accogliere il cuscinetto inferiore.
• Cuscinetto inferiore sigillato: Contenuto nella calotta inferiore.
• Calotta inferiore: Va inserita a pressione nella parte bassa del tubo sterzo del telaio e «copre» il cuscinetto inferiore.
• Calotta superiore: Contiene il cuscinetto superiore.
• Cuscinetto superiore sigillato: Alloggiato nella calotta superiore.
• Calotta di chiusura: Si congiunge con la calotta superiore e «copre» il cuscinetto superiore.
• Ragnetto (spider o expander): Chiamato anche spider o expander (dipende dal materiale del canotto forcella e dal tipo di serie sterzo), il ragnetto si inserisce all’interno del tubo forcella con un apposito attrezzo per assicurarsi la perfetta centratura.
• Tappo di chiusura: Componente che si avvita al ragnetto.
• Vite di tensionamento: Permette di precaricare i cuscinetti e regolare il gioco della serie sterzo.

Tipologie di Serie Sterzo: EC, ZS, IS e SHIS

La moltitudine di standard del tubo sterzo incrociati con i 3 standard attuali del perno della forcella offrono un numero impressionante di possibilità di commettere errori quando non si padroneggia l'argomento. Innanzitutto il diametro di inserimento: questo è il diametro interno del telaio nudo all'ingresso del tubo sterzo. In secondo luogo, il diametro di montaggio sulla forcella: corrisponde al diametro del tubo sterzo della tua forcella. Infine, il tipo di assemblaggio. La serie sterzo si caratterizza in base al modello di calotte che sono associate ai cuscinetti. Alcuni produttori di telai utilizzano 2 modelli di calotte diverse tra la parte superiore e quella inferiore del tubo sterzo. Per poter assemblare qualsiasi forcella con qualsiasi telaio i produttori propongono oggi una grande quantità di componenti, fino a vendere separatamente delle calotte alte e basse per soddisfare i montaggi i più particolari.

Le tipologie principali, identificate dal codice SHIS (Standardized Headset Identification System), sono:

• EC (External Cups): O esterna. Se il cuscinetto è alloggiato in una tazza che sporge dal telaio. Presenta un’altezza della calotta importante all’esterno del telaio.
• ZS (Zero Stack): O semi-integrata. Se il cuscinetto è ancora in una tazza ma incassato nel telaio. Presenta un poco spessore all’esterno.
• IS (Integrated System): O integrato. Nel caso in cui il cuscinetto è posizionato direttamente nel telaio senza coppa. Le sedi dei cuscinetti, infatti, sono ricavate direttamente nel tubo di sterzo. Ciò comporta una certa difficoltà di approvvigionamento per un ciclista che voglia sostituire i cuscinetti. Non per l’operazione in sé, davvero semplice, quanto per identificare il giusto cuscinetto sigillato, che dovrà avere non solo il diametro adatto ma anche il profilo corretto per adeguarsi all’angolo di sterzo. Per fortuna molti produttori di serie sterzo hanno in listino calotte e cuscinetti in vendita separatamente.

La tipologia può essere diversa per la parte superiore e per quella inferiore, quindi è necessario identificare chiaramente le due per una serie sterzo completa. Lo SHIS è sempre composto da: 2 lettere per la tipologia, un primo valore per l'inserimento nel telaio, poi un 2° valore per il perno della forcella. Avrai la possibilità di scegliere il materiale del gioco e la tipologia dei cuscinetti.

Manutenzione e Sostituzione della Serie Sterzo

La scelta della serie sterzo corretta è spesso uno degli aspetti più complicati nella manutenzione o nell'assemblaggio di una bici. Queste linee guida ti aiuteranno a cambiare la forcella della tua bici nel telaio se è troppo stretta o troppo libera. Per prima cosa, allenta i bulloni dell'attacco manubrio. Quindi, assicurati che non ci sia gioco e precarica i cuscinetti alla quantità adatta; girano ancora senza problemi. Infine, stringi di nuovo l'attacco manubrio per tenere tutto in posizione.

Per la rimozione delle calotte, inserire l’estrattore di calotte fino a fare passare le griffe sotto le calotte. Sbattere poi sull’altra estremità dell’estrattore fino alla estrazione della calotta. Il cono della forcella è l’anello che si trova in basso al canotto della forcella. Se viene danneggiato o se è diverso dalla vostra nuova serie sterzo bisogna sostituirlo. Il cono della forcella viene pressato sul canotto e bisogna estralo con un attrezzo specifico: l’estrattore del cono.

Inorridisco quando vedo meccanici o semplici ciclisti che «…con due colpi di martello la monto!». No, per favore, non commettete un simile delitto. Montare una serie sterzo presuppone che stiamo lavorando su un telaio nudo, cioè montando da zero una nuova bicicletta. È un’operazione che non eseguiamo quotidianamente, quindi la spesa per attrezzi specifici, anche se ne dovessimo installare una decina, non avrebbe senso per un ciclista normale, ma è fondamentale per un meccanico professionista.

L'Evoluzione Moderna della Serie Sterzo: Integrazione e Innovazione

Oggi poi le bici chiedono sempre di più: telai in carbonio con tubazioni sottili, e-bike con carichi elevati, gravel e cargo esposte a ogni tipo di condizione. Creare una serie sterzo moderna non è certo facile: immaginate solo tutte le diverse integrazioni di cavi, dimensioni telai e tipologie di biciclette. Negli ultimi anni il design delle bici si è spostato sempre di più verso l'integrazione totale dei cavi.

Collaborazioni con brand come Litemove, Knog, FOX e SR Suntour hanno portato allo sviluppo di serie sterzo capaci di accogliere cablaggi per luci, porte USB e accessori, mantenendo estetica e funzionalità ai massimi livelli. Soluzioni OEM come ACR, ICR, SMR-II o i nuovi sistemi CR II sono pensate per integrare i cavi all'interno mantenendo rigidità e allineamento preciso del cockpit. Queste soluzioni possono essere full o semi-integrate, offrendo flessibilità. Sono nate dalla collaborazione con Satori, TranzX, Zoom ed Ergotec.

Cuscinetti di Ultima Generazione: HPB e X-Bearing

Il cuore delle serie sterzo moderne sono i cuscinetti, e la loro qualità fa davvero la differenza.

• Cuscinetti HPB - High Performance Bearing: Rappresentano la massima espressione tecnologica di FSA per chi cerca durata, protezione dagli agenti esterni e scorrevolezza costante nel tempo. Il cuore degli HPB è l'utilizzo di anelli in acciaio inox di altissima qualità, trattati con un rivestimento chimico proprietario che aumenta drasticamente la resistenza alla corrosione. La gabbia interna è in un polimero ad alte prestazioni con micro-lubrificazione integrata: una vera barriera fisica che impedisce l'ingresso di contaminanti e mantiene stabile la distribuzione del grasso. Il livello di protezione dei cuscinetti HPB viene verificato con test che FSA ha sviluppato in autonomia, incluso il Mud Test, che simula l'ingresso di fango e detriti: un ambiente tipico per enduro, gravel e soprattutto e-bike.
• X-Bearing: Questa linea è pensata per chi cerca un cuscinetto più durevole rispetto agli standard tradizionali in acciaio cromato, ma con un prezzo più accessibile rispetto agli HPB. Gli X-Bearing utilizzano anelli in acciaio cromato ad alta resistenza, più rigidi e stabili rispetto a quelli entry-level. Gli X-Bearing rappresentano quindi una scelta equilibrata per bici con passaggi cavi più semplici o per rider che vogliono un upgrade rispetto ai cuscinetti standard senza investire nella soluzione premium.

Alcune innovazioni includono lo smorzamento integrato nel cuscinetto che stabilizza lo sterzo, la regolazione del reach ±5 mm tramite calotte ovalizzate e sistemi che limitano la rotazione dello sterzo per prevenire danni ai cavi o al telaio.

Configurazione della Serie Sterzo con FSA Easy Headset

La scelta della serie sterzo corretta è spesso uno degli aspetti più complicati nella manutenzione o nell'assemblaggio di una bici. Proprio per questo FSA ha sviluppato FSA Easy Headset, un configuratore online pensato per semplificare tutto il processo, sia ai meccanici che agli utenti finali. Uno dei punti forti è l'aggiornamento costante del database, che include sia biciclette attuali che modelli di qualche anno fa, oltre a integrazioni dedicate a telai OEM specifici. Questo strumento è prezioso per garantire la compatibilità e l'ottimizzazione del sistema sterzo, elemento cruciale per la sicurezza e le prestazioni della bicicletta.

Angolo di Sterzo Variabile: Implicazioni sulle Geometrie della Bici

Il sistema per variare l'angolo di sterzo è semplice nella struttura: i fori delle calotte non sono perfettamente in asse ma disassati secondo un angolo prestabilito, che può essere compreso tra lo 0,5° e i 3°. Seppure elementare nella struttura, la modifica non è da prendere alla leggera. Variando l’angolo di sterzo si incide in modo notevole sulle geometrie della bici. È vero che molti parametri restano uguali, ma la bici deve essere armonia, e variare l’angolo di sterzo, che significa modificare rake, avancorsa, avantreno, passo… insomma un bel po’ di fattori, non è come cambiare un paio di pedali. Questa alterazione può influenzare drasticamente la maneggevolezza, la stabilità e la risposta della bici, rendendo fondamentale una comprensione approfondita prima di apportare tali modifiche.
