La corretta localizzazione della centralina airbag in una Volkswagen Golf 7 è un passaggio fondamentale per chiunque necessiti di effettuare interventi di manutenzione, diagnostica o sostituzione di componenti correlati al sistema di sicurezza passiva del veicolo. Questo componente elettronico, cuore pulsante del sistema airbag, è responsabile della gestione di tutti i sensori e degli attuatori, garantendo l'attivazione dei cuscini d'aria al momento opportuno in caso di impatto.
La Centralina Airbag: Un Componente Cruciale per la Sicurezza
La centralina airbag, nota anche come modulo di controllo airbag (ACU - Airbag Control Unit) o semplicemente centralina SRS (Supplemental Restraint System), è un'unità di controllo elettronica dedicata. La sua funzione primaria è quella di monitorare costantemente i dati provenienti dai vari sensori distribuiti nell'abitacolo e sulla carrozzeria del veicolo, tra cui sensori di decelerazione, sensori di impatto laterale, sensori di presenza occupanti e sensori di ribaltamento.
In caso di rilevamento di un impatto significativo, la centralina analizza la gravità e la direzione dell'evento attraverso algoritmi complessi. Sulla base di queste informazioni, decide quali airbag devono essere attivati, in quale sequenza e con quale intensità. Questo processo avviene in pochi millisecondi, evidenziando la rapidità e l'efficienza del sistema.
Dove si Trova la Centralina Airbag nella Golf 7?
La posizione esatta della centralina airbag può variare leggermente a seconda dell'anno di produzione e delle specifiche dotazioni del modello di Golf 7. Tuttavia, nella maggior parte dei casi, la centralina airbag è strategicamente posizionata in un luogo protetto all'interno dell'abitacolo, lontano da potenziali fonti di danni fisici o ambientali.
Le localizzazioni più comuni per la centralina airbag in una Golf 7 includono:
Sotto il tappeto del pavimento, nella zona centrale della vettura: Questa è una delle posizioni più diffuse. La centralina è spesso montata su una staffa metallica e coperta da un pannello di plastica o dal tappeto stesso. Per accedervi, potrebbe essere necessario rimuovere i tappetini e sollevare parzialmente la moquette.
Dietro il cruscotto, nella parte centrale: In alcuni allestimenti, la centralina può essere alloggiata dietro la plancia centrale, vicino alla console del cambio o al vano portaoggetti. L'accesso potrebbe richiedere la rimozione di pannelli interni o elementi della plancia.
Nella zona dei piedi del passeggero anteriore: Meno comune, ma possibile, è il posizionamento nella zona inferiore destra dell'abitacolo, vicino ai piedi del passeggero.
È importante sottolineare che, per motivi di sicurezza, l'accesso alla centralina airbag e ai suoi connettori dovrebbe essere effettuato solo da personale qualificato e con le adeguate precauzioni.
Identificazione della Centralina Airbag
Per identificare con certezza la centralina airbag nella propria Golf 7, si possono seguire alcuni accorgimenti:
- Consultare il Manuale d'Uso e Manutenzione: Il manuale fornito con il veicolo è la fonte d'informazione più autorevole. Spesso contiene schemi e descrizioni dettagliate sulla posizione dei componenti elettronici principali, inclusa la centralina airbag.
- Utilizzare uno Strumento di Diagnosi: Uno strumento di diagnosi OBD-II (come VCDS, menzionato nel caso di malfunzionamento) può fornire informazioni preziose. Collegando lo strumento alla porta OBD-II, è possibile leggere i codici di errore relativi al sistema airbag e, in alcuni casi, ottenere indicazioni sulla posizione dei componenti.

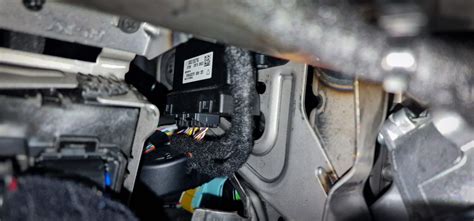

- Ricerca Visiva: Una volta individuate le aree più probabili, una ricerca visiva attenta può aiutare. La centralina è tipicamente un modulo elettronico di dimensioni medio-piccole, spesso di colore nero o grigio, con diversi connettori multipli. Potrebbe essere identificata da etichette con codici prodotto o sigle come "Airbag Control Unit" o "SRS Module".
Problemi Comuni e Soluzioni Relative alla Centralina Airbag
Uno dei problemi più critici che possono interessare la centralina airbag è l'ingresso di liquidi, come accaduto nel caso specifico descritto. L'acqua o altri fluidi conduttivi possono causare cortocircuiti, corrosione dei componenti elettronici interni e, di conseguenza, un malfunzionamento del sistema.
Nel caso in cui la centralina airbag sia stata danneggiata dall'acqua, come nel caso di una Golf con codice motore CRB, cilindrata e KW non specificati, immatricolata ad Aprile 2014 con 30.000 km percorsi, l'intervento diventa più complesso. La mancata comunicazione con lo strumento di diagnosi (VCDS) indica un guasto grave.
La soluzione in questi casi prevede generalmente la sostituzione della centralina airbag. Tuttavia, la sostituzione di una centralina airbag non è un'operazione plug-and-play. Le nuove centraline sono spesso "vergini" e richiedono una procedura di codifica e programmazione specifica per il veicolo.
La Sfida della Codifica della Nuova Centralina
Il problema principale evidenziato è la difficoltà nell'eseguire la codifica della nuova centralina. Le centraline airbag sono componenti di sicurezza e le loro impostazioni sono strettamente legate alle specifiche del veicolo: numero di airbag presenti, tipo di sensori, configurazione del veicolo, ecc.
Per eseguire la codifica, è necessario conoscere il "codice" o la configurazione della vecchia centralina, o disporre di dati specifici del veicolo per programmare correttamente la nuova unità. Questo codice non è sempre facilmente reperibile, specialmente se la vecchia centralina è gravemente danneggiata.
Possibili approcci alla codifica di una nuova centralina airbag:
- Recupero dati dalla vecchia centralina (se possibile): Sebbene difficile in caso di danni da acqua, in alcuni casi è possibile tentare di recuperare i dati di configurazione dalla memoria interna della centralina danneggiata tramite strumenti specializzati.
- Utilizzo di un dump file: Un'altra opzione, se disponibile, è l'utilizzo di un "dump file" (un'immagine completa della memoria) da una centralina identica e funzionante, adattato poi alle specifiche del veicolo.
- Programmazione tramite concessionaria o centro specializzato: Le concessionarie Volkswagen dispongono di strumenti e software dedicati (come ODIS - Offboard Diagnostic Information System) che consentono di collegarsi ai server della casa madre, scaricare i dati di configurazione specifici del telaio (VIN) e programmare la nuova centralina. Questo è spesso il metodo più sicuro e garantito.
- Utilizzo di strumenti di programmazione aftermarket avanzati: Esistono sul mercato strumenti di diagnostica e programmazione di terze parti molto avanzati che possono supportare la codifica di centraline airbag, ma richiedono competenze tecniche elevate e aggiornamenti costanti.
È fondamentale che la codifica venga eseguita correttamente. Una programmazione errata potrebbe portare al mancato funzionamento degli airbag o, peggio, alla loro attivazione involontaria, compromettendo la sicurezza.
Consigli degli esperti: spiegazione del reset del modulo airbag
Sostituzione dei Sensori Airbag (Esempio Pratico)
Per comprendere meglio la complessità degli interventi sul sistema airbag, è utile esaminare una procedura tipica, come quella descritta per la sostituzione del sensore dell'airbag laterale posteriore. Sebbene non sia la centralina, la procedura evidenzia l'importanza della cautela e della sequenza corretta.
- Preparazione e Sicurezza: Prima di iniziare qualsiasi lavoro sui componenti del sistema airbag, è imperativo scollegare il terminale negativo della batteria e attendere almeno 10-15 minuti. Questo tempo è necessario affinché i condensatori interni della centralina airbag si scarichino completamente, prevenendo attivazioni accidentali.
- Accesso al Sensore: Per sostituire il sensore dell'airbag laterale posteriore, si inizia spostando in avanti la seduta dei sedili posteriori.
- Rimozione Pannello: Si svita con una chiave a bussola da 10 il dado che tiene la plastica del giroporta (la guarnizione o il pannello che circonda la portiera) e la si rimuove, staccandola dalle clip.
- Scollegamento Connettore Airbag: È cruciale scollegare il connettore dell'airbag con la massima attenzione. Di solito, si alza prima una linguetta di sicurezza (spesso rossa) e poi si sfila delicatamente il connettore.
- Rimozione del Sensore: Con una chiave Torx, si svita la vite che fissa il sensore.
- Installazione del Nuovo Sensore: Si prende il nuovo sensore, lo si estrae dalla confezione e lo si posiziona al posto del vecchio, assicurandosi che sia orientato nello stesso verso.
- Avvitamento e Riconnessione: Si avvita la vite con la chiave Torx, si ricollega lo spinotto del sensore e si riabbassa la linguetta di sicurezza rossa.
- Rimontaggio Pannello: Si rimette la plastica del giroporta, prestando attenzione alla corretta posizionamento della cintura di sicurezza e della guarnizione. Si avvita il dado con la chiave a bussola da 10.
- Riposizionamento Sedile: Infine, si rimette la seduta posteriore nella sua posizione originale.
- Ricollegamento Batteria e Test: Dopo aver completato tutte le operazioni, si ricollega il terminale negativo della batteria. È consigliabile avviare il veicolo e verificare che la spia dell'airbag sul cruscotto si spenga dopo alcuni secondi, indicando il corretto funzionamento del sistema.
Questa procedura, sebbene mirata a un sensore, illustra la necessità di precisione e la sequenza di azioni da seguire, che si applica anche a interventi più complessi come la sostituzione della centralina.
Considerazioni sulla Sicurezza e sulla Diagnostica
Il sistema airbag è un componente vitale per la sicurezza dei passeggeri. Qualsiasi intervento su questo sistema deve essere eseguito con la massima professionalità e attenzione. Tentare di bypassare procedure di sicurezza, utilizzare componenti non originali o non eseguire la corretta codifica può avere conseguenze disastrose in caso di incidente.
Per i proprietari di una Golf 7 che riscontrano problemi con il sistema airbag, il consiglio principale è quello di rivolgersi a officine specializzate o alla rete di assistenza ufficiale Volkswagen. L'investimento in una diagnosi accurata e in riparazioni professionali è essenziale per garantire la propria sicurezza e quella degli altri occupanti del veicolo.
Nel caso specifico di infiltrazioni d'acqua nella centralina airbag, è importante anche indagare sulla causa dell'infiltrazione stessa per prevenire futuri danni. Potrebbe trattarsi di guarnizioni deteriorate, fori nel telaio o problemi di drenaggio che devono essere risolti contestualmente alla riparazione del sistema airbag.
