Localizzazione e Funzionamento del Relè Pompa Carburante nella Fiat Doblò Maxi (Seconda Generazione)

La Fiat Doblò di seconda generazione, prodotta dal 2009 e sottoposta a un restyling significativo alla fine del 2014 per il modello del 2015, ha visto modifiche non solo estetiche (come il frontale rivisto, la nuova griglia del radiatore, i fari e le luci posteriori) ma anche nell'architettura dei componenti elettrici. Questo articolo si concentra sulla comprensione dello schema dei fusibili e, in particolare, sulla localizzazione del relè della pompa carburante, fondamentale per l'alimentazione del motore, nei modelli di Fiat Doblò (codice carrozzeria 263; piattaforma SCCS) prodotti tra il 2009 e il 2020. Verranno illustrate le posizioni, le descrizioni e le configurazioni delle scatole dei portafusibili, fornendo un quadro dettagliato per l'identificazione di questi componenti vitali.

Le Scatole dei Fusibili nell'Abitacolo: Differenze Pre e Post-Restyling

La Fiat Doblò presenta una scatola dei fusibili all'interno dell'abitacolo, posizionata strategicamente sul lato del conducente, protetta da una copertura. È cruciale notare che, a seguito del restyling del 2014, la configurazione di questa scatola ha subito delle modifiche, distinguendo due tipi principali di layout a seconda dell'anno di produzione del veicolo.

Tipo 1: Modelli dal 2015 al 2020

I modelli prodotti dal 2015 al 2020 presentano una configurazione specifica della scatola fusibili nell'abitacolo. Tra i vari fusibili, è utile evidenziare alcuni per la loro funzione specifica:

• F1 (10A): Riscaldamento sedile conducente.
• F2 (10A): Riscaldamento sedile passeggero.
• F3 (15A): Fusibile per accendisigari.
• F4 (20A): Terza presa da 12 V sul cruscotto.
• F5 (20A): Alzacristalli elettrico posteriore lato conducente.
• F6 (20A): Alzacristalli porta posteriore lato passeggero.
• F12 (7.5A): Anabbagliante destro.
• F13 (7.5A): Anabbagliante sinistro, correzione fari.
• F31 (5A): Alimentazione elettrica per le bobine dei relè della scatola dei fusibili nel vano motore e le bobine dei relè del computer di bordo. Questo fusibile è indirettamente collegato al funzionamento di diversi relè, inclusi quelli nel vano motore che possono influenzare il sistema carburante.
• F32 (7.5A): Illuminazione interna, illuminazione delle porte, illuminazione del bagagliaio.
• F36 (10A): Alimentazione elettrica per connettore diagnostico E-OBD, radio, sistema di controllo della pressione dei pneumatici.
• F37 (5A): Alimentazione elettrica per cruscotto, luci dei freni, luce di stop centrale.
• F38 (20A): Azionamento per blocco e sblocco delle porte, azionamento per sistema dead lock, azionamento per sblocco del portellone posteriore.
• F43 (15A): Pompa lavavetri per parabrezza e lunotto.
• F47 (20A): Motorino elettrico alzacristalli porta anteriore lato guida.
• F48 (20A): Motorino elettrico alzacristalli porta anteriore lato passeggero.
• F49 (5A): Alimentazione elettrica per l'illuminazione del pannello di comando, centralina di parcheggio, sistema di controllo della pressione dei pneumatici, motore elettrico per gli specchietti esterni, sensore pioggia, centralina per l'azionamento elettrico superiore, presa per il sistema di infotainment My-port.
• F50 (7.5A): Airbag.
• F51 (7.5A): Alimentazione elettrica nell'abitacolo per l'interruttore sul pedale del freno e della frizione, riscaldamento dell'abitacolo, centralina per il sistema Blue&MeTM, sistema audio.
• F53 (5A): Cruscotto.
• F94 (15A): Presa da 12 V posteriore.
• F95 (15A): Accendisigari / presa 12 V nell'abitacolo.
• F96 (15A): Accendisigari / presa 12 V nell'abitacolo.
• F97 (10A): Riscaldamento sedile conducente.
• F98 (10A): Riscaldamento sedile passeggero.

Questa lista dettagliata evidenzia come la scatola fusibili nell'abitacolo gestisca una vasta gamma di funzioni secondarie e di comfort, lasciando le funzioni vitali del motore e del sistema carburante alla scatola fusibili nel vano motore.

Tipo 2: Modelli dal 2009 al 2014

Per i modelli prodotti prima del restyling, dal 2009 al 2014, lo schema della scatola fusibili nell'abitacolo presenta alcune differenze. Anche qui, si notano fusibili per funzioni analoghe:

• F12 (7.5A): Abbaglianti - faro sinistro.
• F32 (7.5A): Luci interne anteriori e posteriori, illuminazione delle alette parasole, illuminazione del bagagliaio.
• F53 (5A): Cruscotto.
• F38 (20A): Azionamento per blocco/sblocco porte, azionamento per sistema Dead-Lock, azionamento per sblocco portellone posteriore.
• F36 (10A): Alimentazione elettrica per presa diagnostica EOBD, centralina climatizzatore, impianto di allarme, autoradio, centralina Blue&MeTM, centralina sistema di controllo pressione pneumatici.
• F43 (15A): Elettropompa per lavacristalli lunotto posteriore.
• F48 (20A): Azionamento elettrico degli alzacristalli della portiera del passeggero.
• F13 (7.5A): Abbaglianti - faro destro, regolazione dei fari.
• F51 (7.5A): Alimentazione elettrica nell'abitacolo per l'interruttore sul pedale del freno e della frizione, riscaldamento dell'abitacolo, centralina Blue&MeTM, cablaggio per la radio.
• F37 (5A): Alimentazione elettrica nell'abitacolo per l'interruttore sul pedale del freno, illuminazione della luce di stop supplementare.
• F49 (5A): Alimentazione elettrica nell'abitacolo per l'illuminazione del pannello di comando, centralina per il sistema di parcheggio, centralina per il sistema di controllo della pressione dei pneumatici, regolazione degli specchietti esterni elettrici, sensore pioggia, centralina per il tetto apribile elettrico, presa per il sistema infotematico my-port.
• F31 (5A): Alimentazione elettrica per le bobine dei relè della scatola dei fusibili nel vano motore e le bobine dei relè del computer di bordo. Anche in questa versione, questo fusibile è un anello di congiunzione cruciale con i sistemi del vano motore.
• F47 (20A): Azionamento elettrico degli alzacristalli della portiera anteriore lato conducente.
• F94 (15A): Presa elettrica posteriore.
• F95 (15A): Fusibile per accendisigari / presa da 12 V.
• F96 (15A): Fusibile per accendisigari / presa da 12 V.
• F97 (10A): Riscaldamento sedile lato conducente.
• F98 (10A): Riscaldamento sedile lato passeggero.

Le differenze tra le due configurazioni, sebbene non stravolgenti, richiedono attenzione per garantire una diagnosi e una manutenzione accurate.

Scatola dei Fusibili e Relè nel Vano Motore: Il Cuore del Sistema

La scatola dei fusibili nel vano motore è di importanza critica, poiché ospita i fusibili e i relè che controllano le funzioni essenziali del veicolo, inclusi i sistemi motore e carburante. Si trova strategicamente vicino alla batteria e per accedervi è necessario premere gli appositi supporti e rimuovere il coperchio di protezione.

Fusibili nel Vano Motore

Ecco una descrizione dettagliata dei fusibili presenti nel vano motore, con particolare attenzione a quelli che influiscono sul sistema di alimentazione:

• F01 (60A): BCM - Centralina del computer di bordo.
• F02 (20A): Trasmissione meccanica sul lato conducente del finestrino posteriore (versioni Doblo / Doblo Combi).
• F03 (20A): Interruttore di accensione.
• F04 (40A): BSM - Centralina del sistema frenante (elettropompa).
• F05 (50A): Riscaldamento supplementare PTC2 (motori diesel).
• F06 (30A): Ventola radiatore (bassa velocità).
• F07 (40A / 60A): Ventola radiatore (alta velocità, con amperaggio variabile a seconda della potenza della ventola: 40A per 187/300/350 W e 60A per 500 W).
• F08 (40A): Ventola abitacolo.
• F09 (10A): Interruttore telecomando per porta a battente (versione Cargo).
• F10 (10A): Segnale acustico (clacson).
• F11 (10A): Carichi secondari del sistema di controllo motore.
• F14 (15A): Abbaglianti.
• F15 (30A): Riscaldamento supplementare PTC1 (motori diesel).
• F16 (7.5A): ECM - Centralina motore, relè di controllo accensione 1 con sistema Start-Stop.
• F17 (10A): ECM - Centralina motore (alimentazione elettrica) (1.3 Multijet Euro 4, 1.4 BZ, 1.6 Multijet -2.0 JTD).
• F18 (7.5A): ECM - Centralina motore, relè principale del sistema di controllo motore.
• F19 (7.5A): Compressore climatizzatore.
• F20 (30A): Riscaldamento lunotto.
• F21 (15A): Pompa carburante elettrica. Questo è il fusibile diretto che protegge la pompa carburante. Un guasto a questo fusibile interromperà l'alimentazione alla pompa, impedendo al motore di ricevere carburante.
• F22 (15A / 20A): Circuito primario del sistema di controllo motore (con amperaggio variabile a seconda del motore: 15A per 1.3 Multijet Euro 4, 1.4 e 20A per 1.3 Multijet Euro 4, Euro 5, 1.6 Multijet - 2.0 JTD).
• F23 (20A): BSM - Centralina del sistema frenante (centralina e unità elettromagnetica).
• F24 (5A): BSM - Centralina del sistema frenante (alimentazione e chiave), sensore angolo volante.
• F30 (15A): Fendinebbia.
• F81 (60A): Centralina preriscaldamento candelette (1.3 Multijet Euro 4, 1.3 Multijet Euro 5, 1.6 Multijet - 2.0 JTD Euro 4 - Euro 5).
• F82 (20A): Tergicristallo lunotto lato passeggero (versioni Doblo / Doblo Combi con cambio manuale).
• F83 (20A): Lavafari.
• F85 (15A): Presa da 12 V.
• F86 (15A): Presa nell'abitacolo, accendisigari.
• F87 (5A): Sensore di carica batteria IBS per sistema Start-Stop.
• F88 (7.5A): Specchietti retrovisori riscaldabili.

Relè nel Vano Motore: Identificazione del Relè Pompa Carburante

Oltre ai fusibili, la scatola nel vano motore contiene anche diversi relè, che sono interruttori elettromagnetici utilizzati per controllare circuiti ad alta corrente con segnali a bassa corrente. Tra questi, il relè della pompa carburante è di fondamentale importanza.

Ecco l'elenco dei relè e le loro funzioni:

• R1: Riscaldamento sedili / presa 12 V / ventilatore climatizzatore.
• R2: Ventilatore di raffreddamento, alta velocità.
• R3: Lavafari.
• R4: Clacson.
• R5: Ventilatore di raffreddamento, bassa velocità.
• R6: Riscaldamento lunotto e riscaldamento specchietti esterni.
• R7: Controllo motore. Questo relè è spesso collegato al circuito di alimentazione generale del sistema di gestione motore, che a sua volta abilita la pompa carburante.
• R8: Pompa carburante / relè ausiliario. Questo è il relè specifico che controlla l'alimentazione elettrica della pompa carburante. La sua corretta funzionalità è essenziale per l'erogazione del carburante al motore. Un malfunzionamento di questo relè può impedire l'avviamento del veicolo o causare l'arresto improvviso del motore.
• R9: Segnale di avvio o non utilizzato.
• R10: Fari antinebbia.
• R11: Compressore climatizzatore.
• R12: Abbaglianti.
• R13: Segnale di avvio o non utilizzato.

Per la Fiat Doblò Maxi, la localizzazione del relè della pompa carburante è quindi all'interno della scatola dei fusibili e dei relè situata nel vano motore, identificato come R8. È essenziale assicurarsi che sia il fusibile (F21) che il relè (R8) associati alla pompa carburante siano in buone condizioni per garantire il corretto funzionamento del sistema di alimentazione del veicolo.

Funzionamento del Sistema Pompa Carburante e Relè

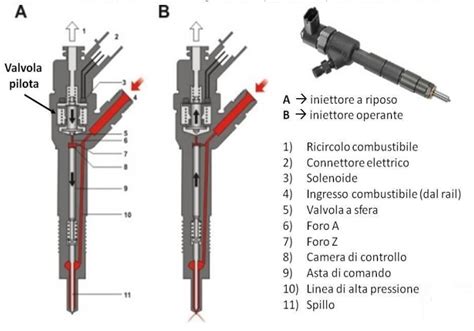

Il sistema di alimentazione del carburante in un veicolo moderno come la Fiat Doblò è un sistema complesso, progettato per fornire al motore la quantità precisa di carburante richiesta in ogni momento. La pompa carburante elettrica, solitamente immersa nel serbatoio, ha il compito di prelevare il carburante e inviarlo, sotto pressione, verso il motore.

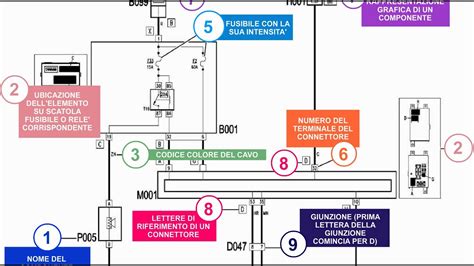

Il relè della pompa carburante funge da interruttore principale per questa pompa. Quando si gira la chiave di accensione in posizione "ON" (o si preme il pulsante di avviamento nei modelli più recenti), la centralina di controllo motore (ECM) invia un segnale a bassa corrente al relè della pompa carburante (R8). Questo segnale energizza la bobina del relè, che a sua volta chiude un circuito ad alta corrente, permettendo all'elettricità di fluire dalla batteria (attraverso il fusibile F21) direttamente alla pompa carburante.

Questo processo assicura che la pompa si attivi per pressurizzare il sistema di alimentazione prima dell'avviamento effettivo del motore. In molti veicoli, la pompa funziona per un breve periodo (qualche secondo) all'accensione del quadro per garantire che la pressione del carburante sia sufficiente prima di avviare il motore. Una volta avviato il motore e rilevata la rotazione del motore (tramite il sensore di giri), l'ECM mantiene il relè della pompa carburante attivato. In caso di spegnimento del motore (ad esempio, in un incidente), l'ECM interrompe l'alimentazione al relè della pompa carburante per prevenire ulteriori rischi.

Impatti di un Guasto al Relè o Fusibile della Pompa Carburante

Un guasto al fusibile F21 o al relè R8 della pompa carburante può manifestarsi in diversi modi, tutti legati alla mancanza o all'irregolarità dell'alimentazione del carburante al motore:

• Difficoltà all'avviamento o mancato avviamento del motore: Questo è il sintomo più comune. Se la pompa carburante non riceve alimentazione, non può inviare carburante al motore, impedendone l'accensione. Spesso, non si sentirà il tipico ronzio della pompa che si attiva per pochi secondi quando si gira la chiave.
• Arresto improvviso del motore durante la guida: Se il relè o il fusibile si guastano mentre il veicolo è in movimento, la pompa smette di funzionare e il motore, privo di carburante, si spegne.
• Perdita di potenza o funzionamento irregolare del motore: Un relè difettoso potrebbe non fornire una corrente costante alla pompa, causando interruzioni intermittenti nell'alimentazione del carburante. Questo può portare a singhiozzi, esitazioni o una generale perdita di potenza.
• Luce di avaria motore (MIL) accesa: In alcuni casi, la centralina motore potrebbe rilevare un problema nell'alimentazione della pompa carburante e accendere la luce di avaria motore sul cruscotto.
• Odore di carburante (raro, ma possibile): Se il problema è legato a un sovraccarico che ha bruciato il fusibile a causa di un cortocircuito nel cablaggio della pompa, in rari casi, potrebbero esserci odori di carburante associati a perdite.

La diagnosi di un guasto al relè o al fusibile della pompa carburante è relativamente semplice. Si può iniziare controllando visivamente il fusibile F21 per verificare se il filamento interno è interrotto. Per il relè R8, si può tentare di scambiarlo con un relè identico noto per essere funzionante da un'altra posizione (ad esempio, il relè del clacson, se compatibile e se la sua funzione non è essenziale per la guida o la sicurezza immediata) per vedere se il problema si risolve. In alternativa, un meccanico userà un multimetro per testare la continuità e la funzionalità del relè.

Manutenzione Preventiva e Consigli

Per evitare problemi legati al sistema elettrico della pompa carburante, è consigliabile seguire alcune pratiche di manutenzione:

• Controllo periodico dei fusibili: Sebbene i fusibili siano progettati per essere affidabili, un controllo visivo occasionale può rilevare segni di ossidazione o danni.
• Attenzione ai componenti elettrici: Evitare di modificare l'impianto elettrico del veicolo con aggiunte non professionali che potrebbero sovraccaricare i circuiti.
• Qualità dei ricambi: In caso di sostituzione di un fusibile o di un relè, utilizzare sempre componenti con l'amperaggio e le specifiche corrette, come indicato dal produttore. L'uso di fusibili con un amperaggio inferiore può causare bruciature premature, mentre fusibili con amperaggio superiore possono non proteggere adeguatamente il circuito in caso di sovraccarico, con il rischio di danni ben più gravi.
• Diagnosi professionale: In presenza di problemi complessi o persistenti, è sempre consigliabile rivolgersi a un'officina specializzata. I sistemi elettronici delle auto moderne richiedono strumenti diagnostici specifici e competenze tecniche approfondite.

Comprendere la struttura del sistema elettrico della Fiat Doblò, con particolare attenzione alle scatole dei fusibili nell'abitacolo e nel vano motore e alla localizzazione del relè della pompa carburante, è fondamentale per qualsiasi proprietario o tecnico che desideri effettuare diagnosi o interventi di manutenzione. La conoscenza dettagliata di questi schemi permette di identificare rapidamente i componenti responsabili e di risolvere efficacemente i problemi legati all'alimentazione del veicolo.
