La Valvola a Farfalla della Nuova Opel Zafira 120 CV: Funzionamento, Problemi e Manutenzione

Molti automobilisti si trovano ad affrontare problemi quali difficoltà in accelerazione, spegnimenti al minimo o un consumo di carburante maggiore del solito, attribuendo spesso la causa a componenti complesse del motore. Tuttavia, una delle parti chiave, benché spesso sottovalutata, è la valvola a farfalla, o corpo farfallato, essenziale per il corretto funzionamento del motore. Questo articolo esplorerà in dettaglio il suo ruolo, i sintomi di malfunzionamento, le cause più comuni di sporcizia e le soluzioni per rimediare a queste problematiche, con un focus sulla sua applicazione in veicoli come la nuova Opel Zafira 120 CV.

Cos'è il Corpo Farfallato e la Sua Funzione Essenziale

Il corpo farfallato è una delle parti cruciali di un veicolo, che, pur restando spesso in secondo piano, assume un'importanza fondamentale per il motore. La sua funzione primaria è quella di regolare la quantità di aria che entra nel motore durante il processo di combustione. Questo meccanismo di dosaggio dell'aria è vitale per consentire all'auto di funzionare in modo efficiente e corretto.

Posizionato strategicamente tra il filtro dell’aria e il collettore di aspirazione, il corpo farfallato ospita al suo interno una valvola, chiamata appunto "a farfalla" per la sua distintiva conformazione. Questa valvola si apre e si chiude con precisione, modulando il flusso d’aria diretto verso le camere di combustione. La precisione di questo meccanismo è estremamente critica, poiché la centralina del veicolo calcola la quantità ottimale di carburante necessaria per il motore basandosi esattamente sul volume di aria in ingresso. Un'irregolarità in questo processo può portare a un mix aria/carburante scorretto, influenzando negativamente le prestazioni e l'efficienza del motore.

L'Evoluzione: Corpo Farfallato Meccanico o Elettronico

La tecnologia alla base del corpo farfallato ha subito un'evoluzione significativa nel corso degli anni, portando alla distinzione tra sistemi meccanici ed elettronici, ognuno con le proprie caratteristiche e implicazioni per il funzionamento del veicolo.

Nei modelli di veicoli più datati, la valvola a farfalla era azionata attraverso un collegamento fisico diretto: un cavo collegava il pedale dell'acceleratore al corpo farfallato. Questo sistema meccanico, pur essendo robusto, offriva una risposta meno modulabile e precisa. La quantità di aria aspirata era direttamente proporzionale alla pressione esercitata sul pedale, con un controllo meno fine sulla combustione.

I veicoli moderni, invece, adottano un sistema elettronico decisamente più sofisticato. In questo setup, un sensore rileva la posizione del pedale del gas e trasmette un segnale alla centralina del veicolo. La centralina, elaborando questo dato insieme ad altre informazioni provenienti da altri sensori (come temperatura dell'aria, regime del motore, carico), comanda un attuatore elettronico che regola l'apertura della valvola a farfalla. Questo sistema garantisce una precisione di controllo dell'aria molto più elevata, permettendo una gestione ottimale della miscela aria/carburante in ogni condizione di guida. Tuttavia, questa maggiore complessità rende il sistema più sensibile a eventuali malfunzionamenti dovuti allo sporco o a guasti dei componenti elettronici.

Il Corpo Farfallato nei Motori Diesel: Una Funzione Differente

Anche se spesso associata ai motori a benzina, una valvola a farfalla è presente anche nei motori diesel, sebbene il suo ruolo e funzionamento siano notevolmente diversi. A differenza dei motori a benzina, dove la valvola regola il flusso d'aria per controllare la potenza e il regime del motore durante la marcia, nei motori diesel la regolazione della potenza avviene principalmente attraverso la quantità di carburante iniettato.

Nei motori diesel, la valvola a farfalla non ha la funzione di regolare l'aria durante la marcia, bensì entra in gioco soprattutto in momenti specifici, in particolare quando si spegne il motore. In questa fase, la valvola si chiude per interrompere il flusso d'aria, contribuendo a uno spegnimento più fluido e riducendo le vibrazioni e i rumori indesiderati. Questa azione è fondamentale per migliorare il comfort e l'integrità meccanica del motore durante l'arresto.

In altri casi, la valvola a farfalla nei motori diesel è integrata nel sistema di ricircolo dei gas di scarico (EGR). Il sistema EGR ha lo scopo di ridurre le emissioni nocive reimmettendo una parte dei gas di scarico nella combustione. In questo contesto, la valvola a farfalla può lavorare in sinergia con la valvola EGR per creare una depressione nel collettore di aspirazione, facilitando l'aspirazione dei gas di scarico nel motore. Questo è particolarmente importante per controllare la temperatura di combustione e la formazione di ossidi di azoto (NOx).

Proprio a causa del suo coinvolgimento con gas sporchi e residui oleosi (provenienti sia dal ricircolo dei gas di scarico che dai vapori dell'olio motore), la valvola a farfalla dei motori diesel tende a sporcarsi con maggiore facilità. Questo fenomeno è accentuato dall'uso frequente dell'auto in contesti urbani o per tragitti brevi, dove il motore non raggiunge le temperature ottimali per bruciare completamente i depositi carboniosi. L'accumulo di sporco può compromettere la precisione del suo movimento e, di conseguenza, l'efficienza sia dello spegnimento del motore che del sistema EGR.

Corpo Farfallato Sporco: Sintomi da Non Ignorare

Un corpo farfallato sporco può manifestarsi attraverso una serie di segnali che indicano un'irregolarità nel funzionamento del motore. Riconoscere questi sintomi in tempo può prevenire guasti più gravi e costosi interventi di riparazione. I segnali più comuni di un corpo farfallato sporco includono:

• Minimo instabile: Quando il veicolo è fermo, ad esempio al semaforo o in coda, il motore può presentare un comportamento anomalo, con i giri che salgono e scendono autonomamente, dando l'impressione che il veicolo fatichi a rimanere acceso. Questo è uno dei sintomi più classici di un flusso d'aria irregolare, causato dall'impedimento parziale della valvola a farfalla.
• Accelerazione a scatti o ritardata: Premi il pedale dell'acceleratore, ma l'auto impiega un momento prima di reagire, oppure la risposta è improvvisa e a scatti. Se la risposta dell'acceleratore non è fluida e lineare, è probabile che il corpo farfallato non si apra in modo corretto o con la dovuta prontezza, alterando la miscela aria/carburante.
• Calo di potenza: Il motore appare meno reattivo e potente, specialmente in situazioni che richiedono maggiore sforzo, come in salita o durante un sorpasso. La diminuzione del flusso d'aria ottimale può ridurre sensibilmente le prestazioni del motore, dando la sensazione di guidare con il freno costantemente azionato.
• Difficoltà all’avviamento o spegnimenti improvvisi: In alcuni casi, l'auto può faticare ad accendersi, o spegnersi improvvisamente quando si è fermi o si sta rallentando. Non sempre il problema è legato alla batteria; un corpo farfallato che non gestisce correttamente l'aria in ingresso nel motore può essere la causa di questi inconvenienti.

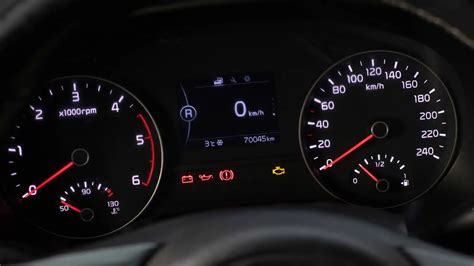

• Spia motore accesa: La centralina del veicolo, rilevando valori anomali nel sistema di aspirazione, può attivare la classica spia arancione sul cruscotto. In molte circostanze, questa segnalazione è direttamente collegata a un corpo farfallato sporco che impedisce il corretto funzionamento.
• Maggiori consumi: Se il serbatoio sembra svuotarsi più rapidamente del solito, un corpo farfallato sporco potrebbe esserne la causa. Un rapporto aria/carburante non ottimale costringe il motore a consumare più carburante del necessario per mantenere le prestazioni richieste.
• Fumo nero dallo scarico: Un corpo farfallato che non funziona correttamente può compromettere una combustione ottimale. Di conseguenza, dallo scarico può fuoriuscire fumo scuro o maleodorante, indicando una combustione incompleta e la presenza di residui incombusti.

Perché il Corpo Farfallato si Sporca? Le Cause Principali

Il corpo farfallato, essendo un componente che gestisce il flusso d'aria verso il motore, è intrinsecamente esposto a una varietà di elementi che, con il tempo, possono comprometterne la pulizia e il corretto funzionamento. La sua delicatezza risiede proprio nella precisione richiesta per la regolazione dell'aria, che può essere facilmente alterata dall'accumulo di sporco. Questo accumulo è il risultato di diversi fattori, spesso interconnessi, che portano alla formazione di una patina interna e sulla valvola a farfalla. Analizziamo le cause principali di questo fenomeno:

• Residui oleosi e carboniosi: Questa è la causa più diffusa e inevitabile. I vapori dell'olio motore, che sono parte del normale funzionamento del motore (in particolare attraverso il sistema di ventilazione del basamento, PCV), e le particelle di carbonio generate dalla combustione incompleta del carburante, possono risalire lungo il sistema di aspirazione. Questi elementi si depositano sulle pareti interne del condotto del corpo farfallato e sulla superficie della valvola, formando una patina nera, appiccicosa e tenace. Se non rimossa periodicamente, questa incrostazione rende progressivamente più difficile il passaggio dell'aria, alterando la precisione di apertura e chiusura della valvola.
• Carburante di scarsa qualità: L'utilizzo di carburanti che contengono troppe impurità o additivi di bassa qualità può aggravare il problema. Un carburante scadente brucia in modo meno efficiente, producendo una maggiore quantità di residui carboniosi durante la combustione. Questi residui possono poi depositarsi non solo nelle camere di combustione e sugli iniettori, ma anche, tramite il ricircolo dei gas o i vapori, nel sistema di aspirazione e, di conseguenza, sul corpo farfallato, accelerando l'accumulo di sporcizia.
• Uso urbano e tragitti brevi: L'impiego dell'auto prevalentemente in contesti urbani, caratterizzato da frequenti accensioni, spegnimenti e percorsi brevi, non permette al motore di raggiungere e mantenere le temperature ottimali di funzionamento. A basse temperature, la combustione è meno efficiente e si produce più condensa e residui. Questi elementi, combinati con la mancanza di un flusso d'aria vigoroso che potrebbe aiutare a "pulire" parzialmente il sistema, si depositano più facilmente nel corpo farfallato, contribuendo all'ostruzione.
• Manutenzione trascurata: La pulizia del corpo farfallato non è sempre inclusa come voce standard nei tagliandi di manutenzione ordinaria, ma dovrebbe essere considerata un intervento preventivo cruciale, specialmente se il veicolo manifesta i sintomi sopra descritti. Trascurare questa operazione per periodi troppo prolungati può portare a malfunzionamenti più seri o, nel peggiore dei casi, rendere inevitabile la sostituzione dell'intera componente, con costi decisamente superiori.
• Problemi elettrici o malfunzionamenti dei sensori: Nei veicoli più recenti, il corpo farfallato è controllato elettronicamente da un attuatore e da sensori che regolano con precisione l'apertura della valvola. Se questi componenti elettronici subiscono danni, come ad esempio un contatto ossidato, un cortocircuito o un guasto interno, la valvola potrebbe non aprirsi o chiudersi correttamente. Questo non solo causa un malfunzionamento diretto ma può anche portare a un accumulo anomalo di sporco, poiché la valvola non si muove in tutta la sua escursione, lasciando aree dove i depositi possono accumularsi senza essere disturbati, peggiorando ulteriormente le prestazioni del veicolo.

Pulizia del Corpo Farfallato: Quando e Come Farla?

La pulizia del corpo farfallato è un intervento di manutenzione preventiva che può ripristinare l'efficienza del motore e prevenire problemi più seri. È consigliabile eseguirla ogni 20.000 - 30.000 km, o immediatamente non appena si manifestano i primi sintomi di malfunzionamento, come minimo instabile o accelerazione irregolare. Sebbene non tutte le officine la includano nei tagliandi standard, è un intervento particolarmente raccomandato per veicoli che operano spesso in città o per tragitti brevi, condizioni che favoriscono l'accumulo di sporco.

Il costo per la pulizia del corpo farfallato può variare considerevolmente a seconda del tipo di intervento richiesto e della complessità del motore del veicolo. Ecco una stima dei prezzi:

• Pulizia senza smontaggio: Generalmente dai 30 ai 60 euro.
• Pulizia completa con smontaggio: Tra 70 e 120 euro.
• Sostituzione del corpo farfallato (se danneggiato): Il costo può variare ampiamente, da 150 a oltre 300 euro, a seconda del modello specifico dell'auto e della disponibilità del ricambio.

Pulizia Senza Smontaggio

In molti casi, soprattutto se l'accumulo di sporco non è eccessivo, è possibile effettuare la pulizia del corpo farfallato senza la necessità di rimuoverlo completamente dal motore. Questa procedura sfrutta l'azione di spray specifici, noti come detergenti per corpi farfallati, formulati per sciogliere e rimuovere i residui di olio e carbonio che si depositano all'interno del condotto e sulla valvola.

L'intervento è relativamente semplice e rapido:

1. Smontaggio del condotto dell'aria: Il primo passo consiste nel disconnettere e rimuovere il condotto che collega il filtro dell'aria al corpo farfallato, rendendo accessibile la valvola.
2. Applicazione del prodotto: Il detergente viene spruzzato direttamente sulla valvola a farfalla e sulle pareti interne del condotto. Si lascia agire il prodotto per il tempo indicato dal produttore, permettendo ai solventi di sciogliere i depositi.
3. Rimozione dei residui: Con l'aiuto di un panno pulito, che non rilasci fibre, o un pennello morbido, si procede alla rimozione meccanica dei residui ammorbiditi. È importante agire con delicatezza per non danneggiare la superficie della valvola o eventuali sensori.

Attenzione: È fondamentale sottolineare che questa procedura è efficace solo se lo sporco non è troppo ostinato e se la valvola a farfalla non presenta danni meccanici o problemi elettrici preesistenti. In questi casi, un intervento più approfondito è indispensabile.

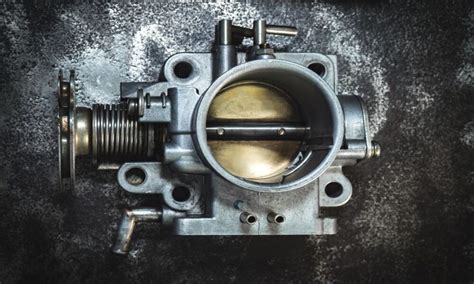

Pulizia Completa con Smontaggio

Quando l'accumulo di sporco è significativo, oppure in presenza di problemi elettrici o blocchi meccanici che compromettono il movimento della valvola, è necessario procedere con lo smontaggio completo del corpo farfallato. Questa operazione permette una pulizia più accurata e la verifica dello stato dei componenti interni.

L'operazione prevede:

1. Rimozione del componente: Il corpo farfallato viene staccato dal collettore di aspirazione, operazione che può richiedere lo scollegamento di tubi, cablaggi e supporti.
2. Distacco dei sensori e dell’attuatore: Se presenti, i sensori (come il sensore di posizione della farfalla) e l'attuatore elettronico vengono scollegati con cautela. È cruciale maneggiare questi componenti con estrema attenzione per evitare danni.
3. Pulizia accurata: Il corpo farfallato viene pulito in ogni sua parte con prodotti specifici, prestando attenzione a non danneggiare le componenti elettroniche o i rivestimenti protettivi. Si rimuovono tutti i depositi carboniosi e oleosi, assicurandosi che la valvola possa muoversi liberamente su tutta la sua escursione.

Dopo aver completato la pulizia, e in particolare dopo lo smontaggio, è spesso consigliabile effettuare un reset del corpo farfallato utilizzando gli strumenti di diagnostica appropriati. Questa procedura permette di azzerare i parametri di apprendimento memorizzati dalla centralina del veicolo, consentendo al motore di adattarsi al nuovo stato di pulizia del corpo farfallato e di ripristinare il corretto funzionamento. Questo passaggio è cruciale per garantire che il motore sfrutti appieno i benefici della pulizia e per eliminare eventuali anomalie residue.

Quando il Corpo Farfallato Va Sostituito?

La pulizia è un'ottima soluzione per molti problemi legati al corpo farfallato, ma ci sono situazioni in cui la sostituzione diventa l'unica via per ripristinare il corretto funzionamento del veicolo. Se dopo aver eseguito una pulizia accurata i problemi persistono, o se la valvola presenta danni strutturali o blocchi irreversibili, la sostituzione del corpo farfallato è inevitabile.

La necessità di sostituire il corpo farfallato si presenta in diverse circostanze critiche:

• Attuatore elettrico guasto: Nei sistemi elettronici, l'attuatore è il componente che riceve i segnali dalla centralina e fisicamente apre o chiude la valvola a farfalla. Se l'attuatore si guasta, la valvola non può essere controllata correttamente, indipendentemente dalla sua pulizia. Un guasto può essere dovuto a problemi interni, usura o cortocircuiti.
• Sensori malfunzionanti: I sensori di posizione della farfalla sono cruciali per informare la centralina sull'apertura esatta della valvola. Se questi sensori forniscono letture imprecise o non funzionano affatto, la centralina non può gestire correttamente il flusso d'aria. Questo può portare a un'erogazione di potenza irregolare, problemi al minimo o difficoltà di avviamento.
• Valvola bloccata o deformata: In casi di accumulo estremo di sporco che non è stato trattato per lungo tempo, la valvola a farfalla potrebbe bloccarsi in una posizione fissa. Anche danni fisici, come una deformazione della valvola stessa o del suo perno di rotazione, possono impedirne il movimento fluido e preciso. In queste condizioni, la pulizia non è sufficiente a ripristinare la funzionalità.
• Errori continui dopo il reset: Se, anche dopo aver pulito e resettato il corpo farfallato tramite diagnostica, il sistema continua a segnalare errori specifici relativi al suo funzionamento, questo è un forte indicatore che la componente è compromessa e richiede la sostituzione. Questi errori possono essere legati a problemi interni che non sono risolvibili con la semplice pulizia.

La sostituzione del corpo farfallato è un intervento più costoso rispetto alla pulizia, ma necessario per garantire la sicurezza, l'efficienza e le prestazioni ottimali del motore. È fondamentale che questo intervento sia eseguito da personale qualificato, utilizzando ricambi originali o di qualità equivalente, per assicurare la compatibilità e la durabilità della riparazione.
