Tra i numerosi componenti di un motore, ne spicca uno di cui talvolta sottovalutiamo l’importanza: la valvola Wastegate. Questo elemento, spesso collegato alla valvola EGR, riveste un ruolo cruciale nella regolazione della pressione nei motori sovralimentati, come quelli che equipaggiano veicoli come la Toyota Avensis Verso. Il suo nome, derivato dall'inglese "waste" (rifiuti) e "gate" (cancello), ne rivela la funzione primaria: operare come una porta di fuoriuscita per i gas di scarico nei motori endotermici turbocompressi.
Funzionamento e Importanza della Valvola Wastegate
La valvola wastegate regola la pressione attraverso un meccanismo on-off, che permette ai gas di scarico di bypassare la turbina. Non a caso, è anche chiamata valvola di bypass. Quando i gas che fuoriescono dal turbocompressore vengono deviati dalla valvola wastegate verso la marmitta e quindi verso l’esterno, il turbo diminuisce il suo regime di rotazione e si riduce la sovralimentazione.
Senza questa valvola, nel momento dell’accelerazione, l’aumento di velocità causerebbe un eccessivo innalzamento della pressione, che potrebbe portare il motore al collasso. In sostanza, la valvola wastegate opera per far sì che la velocità di rotazione della turbina non superi i limiti definiti in fase di progettazione del mezzo. Prevenire la rottura del turbocompressore è uno degli obiettivi principali, poiché una valvola di sovralimentazione bloccata lascerebbe salire la pressione a livelli pericolosi.
La valvola di sovralimentazione, anche chiamata valvola di scarico o regolatore di pressione del turbo, è un piccolo componente pneumatico o elettropneumatico installato nel circuito di sovralimentazione, tra il compressore del turbocompressore e l'ammissione. La sua missione è semplice: mantenere la pressione di boost nell'intervallo definito dal costruttore. Quando il turbocompressore produce più pressione del necessario, la valvola apre un passaggio per evacuare o deviare l'eccesso d'aria, evitando così la sovrapressione che potrebbe danneggiare il turbo, il collettore o addirittura il motore.
Pressione turbo e valvola overboost
Benefici della Corretta Funzionalità della Valvola Wastegate
Una valvola wastegate correttamente funzionante apporta numerosi benefici, sia in termini di prestazioni che di efficienza e durata del motore:
- Prevenzione del danneggiamento del turbocompressore: Come già accennato, una pressione eccessiva può causare danni irreparabili al turbo, un componente costoso da sostituire. La wastegate agisce come un meccanismo di sicurezza fondamentale.
- Riduzione del consumo di carburante e delle emissioni: Una pressione mal regolata disturba la miscela aria/carburante, portando a una combustione inefficiente. Questo si traduce in un maggiore consumo di carburante e in un aumento delle emissioni inquinanti. La wastegate aiuta a mantenere una combustione ottimale.
- Mantenimento del comfort di guida: Al contrario, una valvola bloccata aperta fa perdere la sovralimentazione, riducendo drasticamente le prestazioni del motore e compromettendo l'esperienza di guida. Una risposta pronta e prevedibile del motore è essenziale per un buon comfort di guida.
- Protezione del motore: L'eccessiva pressione non solo minaccia il turbo, ma può anche stressare altre componenti del motore, portando a usura precoce o addirittura a guasti catastrofici. La wastegate contribuisce a prolungare la vita utile del motore.
Composizione e Azionamento della Valvola Wastegate

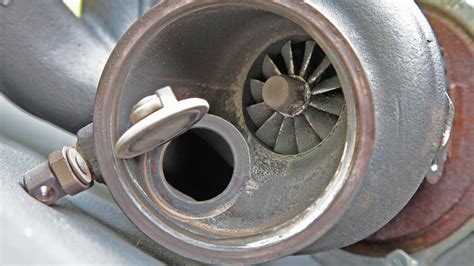

Mentre l’aspetto e la composizione di un turbo sono piuttosto standard, la valvola wastegate può presentare differenze di costruzione o azionamento. Essa è solitamente collocata accanto alla chiocciola del turbocompressore e può essere azionata a livello meccanico, pneumatico o, nelle auto moderne, elettronicamente.

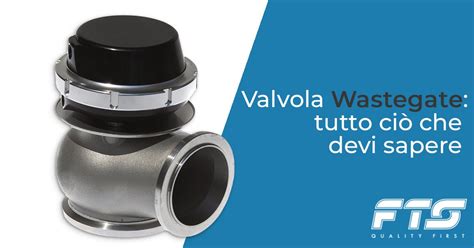

Le tipologie più diffuse e pratiche sono quelle a sportello, che offrono una buona combinazione di affidabilità e costo. Quelle a fungo, invece, sono molto utilizzate per auto sportive o da corsa, dove le esigenze di precisione e reattività sono estreme.
Composta da un corpo metallico, un diaframma e una molla calibrata, la valvola reagisce alla pressione dell'aria o a un segnale elettrico proveniente dalla centralina per modulare la sua apertura. Un carter turbina di piccole dimensioni permette infatti di far girare forte il turbo sin dai giri motore più bassi. Ovviamente, quando agli alti regimi il motore espelle una notevole quantità di gas, il carter turbina stretto diventa una strozzatura che impedisce al motore di salire di giri e al tempo stesso fa ruotare troppo forte l’alberino del turbo. In tal caso, il problema viene risolto munendo il carter turbina della valvola wastegate, comandata da un attuatore.
Problemi Comuni e Manutenzione della Valvola Wastegate
Proviamo a sintetizzare i casi più comuni di malfunzionamento della valvola wastegate, che possono interessare anche veicoli come la Toyota Avensis Verso.
Innanzitutto, dato che la valvola opera a contatto con i gas di scarico, è possibile che i residui o lo sporco ne possano compromettere il funzionamento. L'accumulo di carbonio e altre impurità può limitare il movimento della valvola, impedendole di aprirsi o chiudersi correttamente. È dunque necessario che i sistemi di iniezione vengano puliti in modo regolare con prodotti specifici, per prevenire la formazione di questi depositi.
In secondo luogo, è possibile incorrere in un blocco della valvola, con conseguente sovralimentazione del motore, che potrebbe andare sotto sforzo. Un blocco in posizione chiusa significa che la turbina non può scaricare la pressione in eccesso, portando a picchi di pressione che possono danneggiare il turbo e il motore. Al contrario, un blocco in posizione aperta significa che parte dei gas di scarico bypassa costantemente la turbina, riducendo significativamente la potenza erogata dal motore.
I sintomi di una valvola wastegate malfunzionante possono includere:
- Perdita di potenza: Se la valvola è bloccata aperta o non si chiude correttamente, il motore non riceverà la sovralimentazione necessaria.
- Rumori anomali: Sibili, fischi o gorgoglii provenienti dal motore possono indicare un malfunzionamento della wastegate o del turbocompressore.
- Fumo eccessivo dallo scarico: Una combustione inefficiente, causata da una pressione del turbo non regolata, può portare a un aumento del fumo.
- Accensione della spia "Check Engine": La centralina del motore rileva le anomalie nella pressione del turbo e segnala il problema.
- Accelerazione irregolare o a scatti: La gestione incoerente della pressione può portare a un'erogazione di potenza non lineare.
Per far fronte a queste problematiche occorre rivolgersi a tecnici esperti. Nelle auto moderne, la valvola wastegate è gestita dalla centralina e può dunque essere modificata a seconda delle esigenze oppure sostituita. L'intervento di un professionista è fondamentale per una diagnosi accurata e una riparazione efficace, evitando ulteriori danni.
La Valvola Wastegate nella Toyota Avensis Verso
La Toyota Avensis Verso, come molti veicoli dotati di motori turbocompressi, si affida alla valvola wastegate per garantire prestazioni ottimali e la longevità del motore. La corretta manutenzione di questo componente è particolarmente importante per i motori diesel che spesso equipaggiano questi veicoli, data la maggiore produzione di fuliggine e residui che possono accumularsi nel sistema di scarico.
La scelta tra attuatori elettronici e pneumatici per la valvola wastegate influenza la precisione e la reattività della regolazione della pressione. Nelle Toyota Avensis Verso più recenti, è probabile trovare sistemi di gestione della wastegate più sofisticati, spesso controllati elettronicamente, che consentono una regolazione più fine e adattiva alle diverse condizioni di guida.
Fornitori di Ricambi e Attuatori
Aziende come FTS si occupano dal 1984 di distribuzione di ricambi per auto e turbocompressori per le più svariate esigenze di applicazione, tra cui auto, macchine agricole, bus e furgoni. La disponibilità di ricambi di qualità è fondamentale per una corretta manutenzione.
SAITO, inoltre, mette attualmente a disposizione una gamma di attuatori / valvole wastegate, sia elettronici che pneumatici, per numerose applicazioni, in costante aggiornamento. Questo offre ai tecnici la possibilità di trovare il componente più adatto per ogni specifica esigenza, garantendo la compatibilità e la funzionalità.
La comprensione del ruolo e della manutenzione della valvola wastegate è essenziale per qualsiasi proprietario di un veicolo turbocompresso, inclusa la Toyota Avensis Verso. Una cura adeguata di questo piccolo ma fondamentale componente può fare la differenza tra un motore performante e duraturo e costosi guasti.
