Gli iniettori common rail sono componenti vitali nei moderni motori diesel, responsabili dell'erogazione precisa del carburante nelle camere di combustione. Negli anni, tecnologie come quelle sviluppate da Delphi hanno portato a sistemi sempre più sofisticati, migliorando efficienza, potenza e controllo delle emissioni. Comprendere il funzionamento, la diagnosi e la manutenzione di questi iniettori è fondamentale per garantire le prestazioni ottimali del veicolo. Questo articolo esplora in dettaglio il mondo degli iniettori Delphi Common Rail, dalla loro rigenerazione alla diagnosi dei guasti, offrendo una prospettiva completa sia per gli appassionati che per i professionisti del settore.
Comprendere il Funzionamento degli Iniettori Common Rail

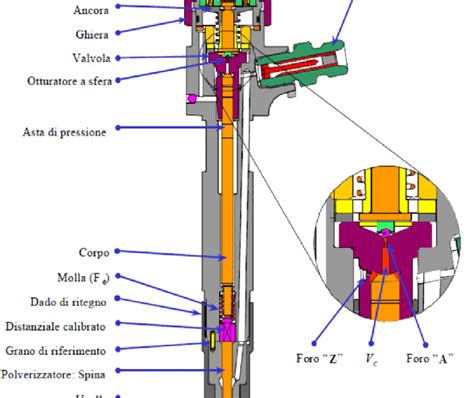

Un iniettore common rail (CRI) è un componente essenziale per un'erogazione precisa del carburante e una combustione efficiente. La sua funzione principale è quella di spruzzare carburante nelle camere di combustione di un veicolo. Si tratta di componenti estremamente precisi, regolabili in modo da poter erogare carburante alla pressione, ai tempi, alla velocità e alla quantità corretti come impostato dai parametri del veicolo. Funzionando correttamente, possono ridurre le emissioni e migliorare il risparmio di carburante e la potenza.

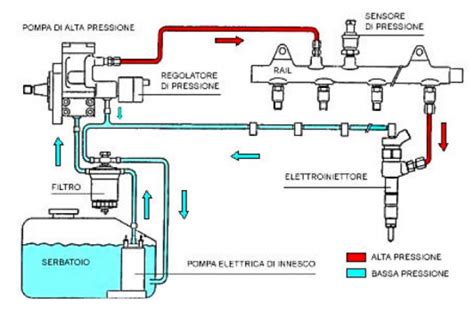

Il sistema common rail opera con una pressione del carburante costantemente elevata, immagazzinata in un "rail" comune da cui derivano il nome del sistema. L'unità di controllo motore (ECU) comanda l'apertura e la chiusura degli iniettori in momenti specifici e per durate precise, a seconda delle condizioni operative del motore. Questa capacità di controllo fine permette una combustione più completa e una maggiore efficienza rispetto ai sistemi di iniezione tradizionali.
La precisione richiesta è tale che anche minime variazioni nella forma o nella qualità dei componenti interni possono alterare significativamente il comportamento dell'iniettore, con ripercussioni dirette sulle prestazioni del motore e sulle emissioni.
La Rigenerazione degli Iniettori Delphi: Un Processo di Precisione

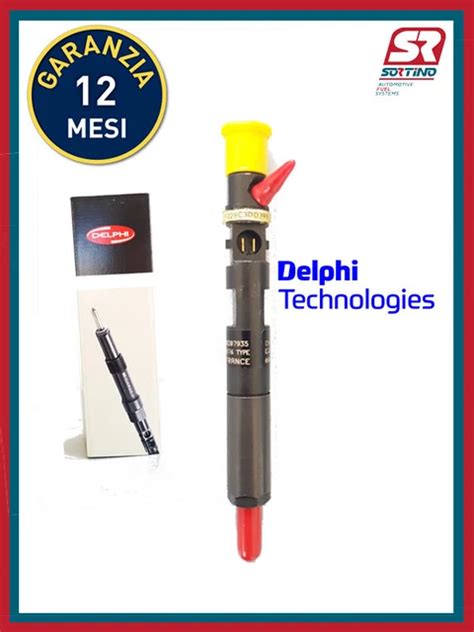

Quando un iniettore Delphi mostra segni di usura o malfunzionamento, un processo di rigenerazione meticoloso può riportarlo alle specifiche originali. Questo processo va ben oltre una semplice pulizia e implica una ricostruzione quasi totale, garantendo che ogni componente soddisfi gli standard di fabbrica.
Smontaggio e Pulizia Iniziale
Ogni iniettore viene innanzitutto smontato in parti originali. Questo passaggio è cruciale per permettere un'ispezione dettagliata di ogni singolo elemento. Successivamente, tutte queste parti vengono sottoposte a un rigoroso processo di pulizia utilizzando un pulitore ad ultrasuoni. Questa tecnologia avanzata è in grado di rimuovere anche le più piccole particelle di sporco, depositi carboniosi e residui di carburante che potrebbero compromettere il funzionamento futuro dell'iniettore.
Ispezione e Selezione dei Componenti
Dopo la pulizia, i singoli componenti vengono esaminati al microscopio. Questa analisi approfondita permette di individuare eventuali difetti, usura o deformazioni che potrebbero non essere visibili a occhio nudo. La selezione è estremamente severa: nessun pezzo che non corrisponda alla qualità del nuovo pezzo supererà la selezione. Questo garantisce che solo componenti in perfette condizioni vengano riutilizzati o reintrodotti nel processo di assemblaggio.
Riutilizzo e Sostituzione delle Parti
Se è possibile riutilizzare alcuni elementi dell'iniettore, questi vengono separati da una delle parti appropriate e quindi lavorati con cura per ripristinarne le caratteristiche originali. Il corpo metallico dell'iniettore, ad esempio, viene riutilizzato, a condizione che non sia deformato meccanicamente, poiché una deformazione potrebbe impedire il corretto stampaggio ad iniezione o la tenuta dei componenti interni.
Le parti dell'iniettore non idonee vengono sostituite con parti di ricambio di alta qualità, spesso specificamente progettate per questo scopo. La valvola originale DELPHI, che subisce i maggiori danni presso il produttore DELPHI, viene sempre sostituita da una nuova valvola. Questa è una delle parti più critiche e soggette a usura, e la sua sostituzione è una garanzia di ripristino delle prestazioni.
Un altro elemento problematico importante è l'estremità dell'iniettore (l'ugello). Questi componenti sono spesso danneggiati dal respiro di una pompa di iniezione mal progettata, che può introdurre contaminanti o causare stress eccessivi. L'estremità viene anch'essa valutata attentamente e sostituita se necessario con parti che garantiscano la corretta polverizzazione del carburante.
Assemblaggio e Strumentazione Specializzata
Una volta che tutti i componenti, sia quelli riutilizzati e ripristinati, sia quelli nuovi, sono in un posto e pronti, l'iniettore viene assemblato da personale addestrato. Tutto è predisposto per la composizione dell'iniettore DELPHI, utilizzando gli strumenti specializzati del produttore. Questo assicura tolleranze minime e un accoppiamento perfetto tra le parti.
Test Rigorosi per la Garanzia di Qualità
Dopo l'assemblaggio, ogni iniettore Delphi rigenerato viene sottoposto a una serie di test approfonditi presso la stazione di collaudo. Questi subtest sono progettati per verificare ogni aspetto del suo funzionamento e garantire che soddisfi o superi le specifiche originali.
Test di Tenuta e Flusso
- Prova di tenuta ad alta pressione con misurazione del troppopieno senza controllo dell'iniettore: Questo test verifica la capacità dell'iniettore di mantenere la pressione del carburante senza perdite eccessive quando non è in fase di iniezione attiva.
- Misura della dose di iniezione e del troppopieno a pieno carico: A regimi elevati, si misura la quantità esatta di carburante iniettato e il relativo ritorno (troppopieno), assicurando che siano entro i parametri consentiti.
- Misurazione della dose di iniezione al minimo: Si controlla la precisione dell'erogazione a bassi regimi, fondamentale per un funzionamento regolare del motore al minimo.
- Misurazione della dose iniziale: Viene verificata la quantità di carburante erogata all'inizio di ogni ciclo di iniezione.
Test delle Prestazioni e della Risposta
- Misurazione delle caratteristiche dell'incremento della domanda in funzione delle performance crescenti: Questo test analizza come la dose di iniezione varia con l'aumentare della richiesta di potenza, verificando la linearità e la precisione della risposta.
- Test di risposta dell'iniettore: Si misura il ritardo preciso dal segnale elettrico inviato dall'ECU all'effettiva apertura dell'ugello. Un ritardo eccessivo può causare problemi di sincronizzazione e combustione.
- Test del disperdente: Sebbene il termine "disperdente" possa non essere standard, nel contesto di un iniettore si riferisce tipicamente alla capacità dell'iniettore di creare una nebbia fine e uniforme di carburante (polverizzazione), evitando getti grossolani o irregolari che porterebbero a una combustione inefficiente e a un aumento delle emissioni.
Test iniettori Siemens
Codifica e Identificazione
Al termine dei test, l'iniettore viene codificato. Per gli iniettori Common Rail Delphi, questa codifica può essere di tipo C2i (16 caratteri) o C3i (20 caratteri). Questo codice è essenziale perché memorizza le caratteristiche uniche dell'iniettore (come la quantità di carburante che eroga rispetto a un iniettore di riferimento) e deve essere programmato nella ECU del veicolo affinché quest'ultima possa gestire correttamente l'iniezione.
Sintomi di Guasto dell'Iniettore Common Rail
Prestare attenzione ai segnali che il veicolo invia è cruciale per identificare tempestivamente un problema agli iniettori. Se un veicolo mostra i seguenti sintomi, è una buona idea esaminare l'indice crinico (probabilmente un errore di battitura per "indice critico" o "sistema critico") e verificare la presenza di guasti agli iniettori common rail.
Difficoltà all'Avviamento e Mancate Accensioni
Uno dei sintomi più evidenti è quando il motore non si accende correttamente o ha difficoltà ad avviarsi. Se gli iniettori common rail non spruzzano abbastanza carburante nelle camere di combustione, i cilindri non saranno in grado di fornire energia sufficiente. Ciò causerà una scarsa accelerazione, perdite di potenza o vere e proprie mancate accensioni.
Scarso Risparmio di Carburante
Se il motore non riceve il carburante in modo corretto, la ECU potrebbe dover compensare, fornendo potenzialmente più carburante del necessario e quindi sprecando carburante. Un consumo di carburante insolitamente alto, senza variazioni nelle abitudini di guida, può essere un indicatore di iniettori difettosi.
Funzionamento Irregolare al Minimo
Se l'alimentazione del carburante è ridotta o irregolare a causa di iniettori che non funzionano correttamente, il numero di giri fluttuerà quando il veicolo è al minimo, causando una sensazione di "ruvidità" o vibrazioni anomale. Potrebbe anche causare lo spegnimento del motore se il numero di giri diventa troppo basso.
Fumo di Scarico Eccessivo
I conducenti possono notare più fumo di scarico del normale, che può essere bianco o nero a seconda della modalità di guasto dell'iniettore. Il fumo bianco può indicare un problema di combustione incompleta, mentre il fumo nero suggerisce un eccesso di carburante o una scarsa polverizzazione. Tuttavia, questo è un problema minore con i più recenti sistemi di controllo delle emissioni (come il filtro antiparticolato DPF), anche se può portare all'ostruzione dei filtri.
Battito o Tintinnio del Motore
Un CRI difettoso influenzerà i tempi del processo di combustione. Ciò può causare "colpi" udibili provenienti dal motore, simili a un battito o tintinnio. Si tratta spesso di detonazioni premature dovute a miscele aria-carburante errate o a un'iniezione non sincronizzata.
Perdita di Carburante
Se il diesel può essere visto sopra o vicino all'iniettore, indica che l'iniettore è danneggiato e sta perdendo carburante dall'esterno. Questa è una condizione pericolosa che richiede attenzione immediata per prevenire incendi o danni al motore.
Diagnosi dei Problemi Relativi agli Iniettori Common Rail
Ci sono diverse cose da controllare se si sospetta un problema CRI. Lavorando su questa lista di controllo, dovresti essere in grado di trovare il guasto.
Identificare il Codice di Guasto
La prima fase per identificare i guasti common rail consiste nell'interrogare l'OBD (On-Board Diagnostics) del veicolo. Utilizzando uno strumento diagnostico di qualità, come le soluzioni specifiche offerte da Delphi, sarete in grado di identificare rapidamente i codici di guasto e restringere la diagnosi. Questi codici forniscono indicazioni preziose sul tipo di problema riscontrato dal sistema di gestione del motore.
Controllo Funzionale degli Iniettori

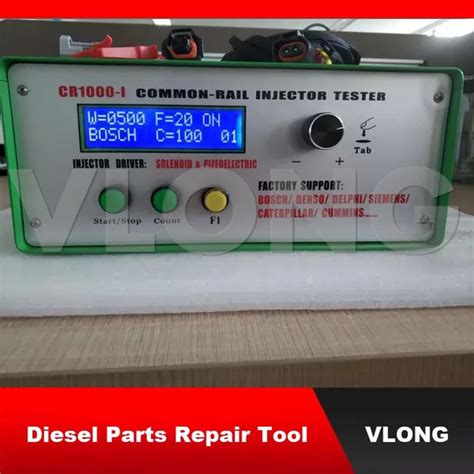

Se l'OBD ha generato un codice di errore relativo al sistema di iniezione del carburante, è necessario verificare la funzionalità degli iniettori stessi. Strumenti diagnostici specifici per iniettori Delphi possono essere collegati direttamente agli iniettori, evitando la necessità di una rimozione e un rimontaggio completi del sistema per un primo controllo. Questi strumenti raccolgono e misurano il flusso di perdite dagli iniettori, indicando quale iniettore potrebbe essere difettoso e necessitare di sostituzione o rigenerazione.
Controllo della Pompa Common Rail
È anche fondamentale controllare il funzionamento della pompa common rail. Montando un kit guida sigillata direttamente sul tubo di uscita ad alta pressione dalla pompa e avviando il motore, è possibile registrare la pressione nel sistema. Il kit per guide sigillate visualizza i risultati in formato digitale e se il valore differisce dalla misurazione della pressione specificata per l'applicazione del veicolo, la pompa potrebbe essere difettosa.
Confermare Guasti Meccanici o Elettrici della Pompa
Se si sospetta che la pompa Common Rail sia difettosa, è possibile utilizzare kit specifici, come il kit di attuatori fittizi Delphi in combinazione con la guida sigillata, per ulteriori interrogatori. Questo sostituisce temporaneamente l'attuatore della pompa del veicolo, permettendole di generare l'intera pressione del sistema. Se la pompa genera la pressione corretta con l'attuatore fittizio in posizione, è probabile che l'attuatore originale del veicolo sia difettoso e debba essere sostituito. Tuttavia, se la pressione è ancora al di sotto del livello richiesto, la pompa common rail potrebbe avere un guasto meccanico e deve essere riparata o sostituita.
Test dell'Integrità Elettrica degli Iniettori
Utilizzando kit di test per iniettori elettronici Delphi, è possibile verificare la presenza di un circuito a bobina aperta e di un cortocircuito interno alla bobina, controllare l'isolamento della bobina al corpo dell'iniettore e misurare la resistenza e l'induttanza della bobina con un solo strumento. Ciò consente di identificare rapidamente e facilmente eventuali guasti elettronici, sia all'interno che all'esterno del veicolo. Si noti che se un iniettore di solenoide common rail presenta un guasto elettronico, non può essere riparato e deve essere sostituito.
Diagnosi e Risoluzione della Laccatura
Se durante i test di cui sopra non vengono identificati guasti evidenti, un problema comune che può manifestarsi è la laccatura delle valvole, ovvero l'accumulo di depositi che ostacolano il movimento fluido delle parti interne. Eseguendo un test di "ronzio" (o "buzz test"), il kit di test dell'iniettore elettronico ti consentirà anche di verificare se l'iniettore si muove liberamente. In caso contrario, è sufficiente utilizzare un kit di pulizia con solvente specifico per iniettori, così da pulire eventuali lacche e ripristinare la mobilità dei componenti.
Quando Riparare o Sostituire gli Iniettori Common Rail
Gli iniettori common rail hanno una durata media che varia tipicamente da 100.000 a 150.000 chilometri. Tuttavia, ci sono una serie di fattori che influenzano significativamente questa longevità, tra cui la qualità del carburante utilizzato, la qualità dell'olio motore, i tempi di viaggio (brevi tragitti frequenti possono peggiorare l'usura) e la regolarità della manutenzione.
Quando si individua un iniettore difettoso, la decisione tra riparare (rigenerare) o sostituire l'intero set è importante sia per il tempo che per i costi. Sostituire un singolo iniettore difettoso piuttosto che un intero set può far risparmiare notevolmente tempo e denaro, a condizione che gli altri iniettori siano ancora in buone condizioni operative. Una diagnosi accurata è fondamentale per determinare lo stato di salute degli altri iniettori e prendere la decisione più economica e funzionale. La rigenerazione, come descritto in precedenza, offre un'alternativa valida alla sostituzione completa, permettendo di ripristinare le prestazioni originali a un costo inferiore.
