La valvola EGR (Exhaust Gas Recirculation) gioca un ruolo cruciale nel sistema di gestione delle emissioni dei veicoli diesel, inclusa la BMW 320d. Il suo compito è quello di reintrodurre una piccola quantità di gas di scarico nel collettore di aspirazione, con l'obiettivo di ridurre la temperatura di combustione e, di conseguenza, abbassare la formazione di ossidi di azoto (NOx). Tuttavia, nel tempo, questa valvola può accumulare depositi carboniosi, portando a malfunzionamenti che incidono sulle prestazioni del motore e sull'efficienza del veicolo. Questo articolo esplorerà in dettaglio la posizione, la rimozione, la sostituzione e la manutenzione della valvola EGR specifica per il modello BMW 320d, con un focus particolare sulle varianti come la E90.
Identificare la Valvola EGR nella BMW 320d
Per poter effettuare interventi sulla valvola EGR della BMW Serie 3, è innanzitutto necessario accedere al vano motore. Una volta aperto il cofano, la valvola EGR si troverà posizionata dietro al blocco motore, in prossimità del collettore di scarico. La sua ubicazione esatta può variare leggermente a seconda della specifica motorizzazione e dell'anno di produzione del veicolo, ma la sua connessione al sistema di scarico è un indicatore univoco della sua presenza. Comprendere la posizione precisa è il primo passo fondamentale per qualsiasi operazione di manutenzione o riparazione.
Procedura di Rimozione della Valvola EGR
La rimozione della valvola EGR dalla BMW Serie 3 richiede un approccio metodico e attento. Per poterla estrarre dal suo alloggiamento, sarà necessario scollegare i vari manicotti che la collegano al sistema di aspirazione e scarico. Questo passaggio implica l'allentamento delle viti che fissano i manicotti alla valvola e al motore. Successivamente, sarà indispensabile scollegare tutti i connettori elettrici relativi ai sensori integrati nella valvola EGR o nelle sue immediate vicinanze. Questi sensori forniscono dati essenziali alla centralina del motore per ottimizzare il funzionamento del sistema EGR.
In questo video, ad esempio, andremo a vedere proprio come smontare la valvola EGR della BMW Serie 3 E90. La dimostrazione pratica aiuta a visualizzare i passaggi chiave e a comprendere le sfide che si possono incontrare durante lo smontaggio.
Tutorial pulizia sostituzione valvola egr motore diesel (BMW 320d e46)
Sostituzione della Valvola EGR: Un Intervento Necessario
Quando la valvola EGR presenta problemi, la sostituzione diventa spesso l'unica soluzione per ripristinare le corrette prestazioni del motore. Una valvola EGR malfunzionante può manifestarsi attraverso sintomi quali perdita di potenza, aumento dei consumi di carburante, funzionamento irregolare del motore al minimo, o l'accensione della spia del motore sul cruscotto. La guida mostra come eseguire la sostituzione della valvola EGR nella nostra BMW Serie 3.
È importante notare che, in alcuni casi, potrebbe essere necessario sostituire non solo l'intera valvola EGR, ma anche componenti associati, come il termostato della valvola EGR. La guida mostra come eseguire la sostituzione del termostato della valvola EGR della BMW E90, evidenziando che anche un singolo componente difettoso può compromettere l'intero sistema.
Diagnosi e Manutenzione Preventiva
Una corretta diagnosi è fondamentale per identificare con precisione la causa del malfunzionamento. A volte, i sintomi associati a una valvola EGR guasta possono essere simili a quelli di altri problemi del motore, rendendo necessaria un'analisi approfondita. La pulizia periodica della valvola EGR può contribuire a prevenirne il malfunzionamento prematuro. L'accumulo di depositi carboniosi è una causa comune di problemi, e una pulizia effettuata con prodotti specifici può prolungare la vita utile della valvola.
Componenti Elettrici e Sicurezza
Sebbene la Peugeot 208 non sia direttamente correlata alla BMW 320d, l'esempio fornito sulla posizione dei fusibili sottolinea un principio generale di importanza nella manutenzione automobilistica: la conoscenza della posizione dei componenti elettrici è essenziale per intervenire in modo mirato e sicuro in caso di guasti. Conoscere l'esatta posizione in cui è situata la scatola che contiene i fusibili della vostra auto è molto importante in quanto vi dà la possibilità di intervenire su di essi in maniera mirata e sicura in caso di guasti ai componenti elettrici. Scopriamo insieme come individuarla. Entrate nell'abitacolo e aprite il vano portaoggetti situato al lato del passeggero. Successivamente smontate la cover di plastica con le vostre stesse mani in modo da avere accesso ai fusibili dell'auto che stavate cercando. Questo principio si applica anche alla BMW Serie 3, dove la comprensione della posizione dei sensori e dei connettori elettrici collegati alla valvola EGR è vitale per una manutenzione sicura.
Impatto Ambientale e Normative
La valvola EGR è un componente chiave per rispettare le normative sulle emissioni sempre più stringenti. La sua corretta funzionalità contribuisce significativamente alla riduzione dell'inquinamento atmosferico, in particolare per quanto riguarda gli ossidi di azoto (NOx), che sono dannosi per la salute umana e per l'ambiente. Il malfunzionamento di questo sistema può portare a superare i limiti di emissione consentiti, con possibili conseguenze legali e sanzioni.
Meccanismi di Funzionamento Dettagliati

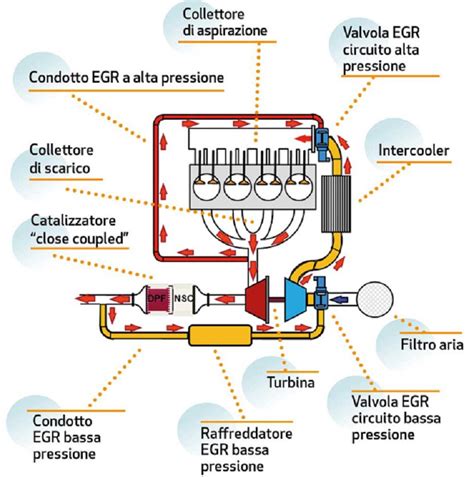

La valvola EGR opera controllando il flusso di gas di scarico che vengono reimmessi nella camera di combustione. Questo controllo è generalmente gestito dalla centralina motore (ECU) attraverso segnali provenienti da vari sensori, tra cui il sensore di posizione dell'acceleratore, il sensore di flusso d'aria (MAF) e il sensore di pressione del collettore di aspirazione (MAP).
Quando la centralina rileva condizioni di guida che favoriscono la formazione di NOx (ad esempio, carichi parziali e temperature elevate del motore), comanda l'apertura della valvola EGR. La quantità di gas di scarico reimmessa è modulata per ottenere la riduzione desiderata della temperatura di combustione senza compromettere eccessivamente le prestazioni del motore.
Esistono principalmente due tipi di valvole EGR: quelle a controllo pneumatico e quelle a controllo elettronico. Nelle BMW 320d più moderne, prevalgono le valvole EGR elettroniche, che offrono un controllo più preciso e una migliore integrazione con gli altri sistemi del veicolo. Queste valvole utilizzano un attuatore elettrico per regolare la posizione della valvola, consentendo alla centralina di avere un controllo più fine sul flusso dei gas di scarico.
Sintomi di una Valvola EGR Difettosa
I segnali che indicano un problema alla valvola EGR possono essere vari e talvolta subdoli. È importante prestare attenzione a:
- Perdita di Potenza: Una valvola EGR bloccata in posizione aperta può causare una riduzione della potenza del motore, specialmente in accelerazione, poiché i gas di scarico che rientrano nel collettore di aspirazione riducono la quantità di ossigeno disponibile per la combustione.
- Motore Irregolare al Minimo: Se la valvola EGR è bloccata in posizione chiusa, la temperatura di combustione può aumentare eccessivamente, portando a un funzionamento irregolare o a battiti del motore. Al contrario, se è bloccata in posizione aperta, può causare un minimo instabile.
- Aumento dei Consumi di Carburante: Un sistema EGR malfunzionante può portare a una combustione meno efficiente, con un conseguente aumento del consumo di carburante.
- Fumo Nero allo Scarico: In alcuni casi, una valvola EGR che non chiude correttamente può contribuire a una combustione incompleta, risultando in un aumento del fumo nero.
- Accensione della Spia Motore (Check Engine Light): La centralina motore monitora costantemente il funzionamento del sistema EGR. Se rileva anomalie, attiverà la spia del motore sul cruscotto. Spesso, questa spia è accompagnata da codici di errore memorizzati nella centralina, che possono essere letti tramite uno strumento diagnostico OBD-II.
Pulizia della Valvola EGR
La pulizia è spesso un primo passo efficace per risolvere i problemi legati all'accumulo di depositi carboniosi. Per effettuare una pulizia adeguata, si possono utilizzare spray specifici per la pulizia delle valvole EGR. Questi prodotti sono formulati per sciogliere i depositi di carbonio senza danneggiare i componenti del motore.
La procedura generale prevede:
- Accesso alla Valvola: Come descritto in precedenza, accedere al vano motore e individuare la valvola EGR.
- Rimozione (Opzionale ma Raccomandata): Per una pulizia più approfondita, è consigliabile rimuovere la valvola EGR. Questo permette di pulire anche le aree interne che potrebbero non essere raggiungibili con la valvola montata.
- Applicazione dello Spray: Spruzzare abbondantemente il prodotto detergente sulle parti interne della valvola, in particolare sul meccanismo di apertura/chiusura e sulle sedi.
- Azione Meccanica: Utilizzare una spazzola o un panno per rimuovere i depositi ammorbiditi dallo spray. Potrebbe essere necessario ripetere l'operazione più volte.
- Rimontaggio: Una volta pulita e asciugata, rimontare la valvola EGR, assicurandosi di ricollegare correttamente tutti i manicotti e i connettori elettrici.
- Avvio del Motore: Avviare il motore e lasciarlo girare al minimo per alcuni minuti per permettere ai residui del detergente di essere espulsi attraverso il sistema di scarico.
È importante seguire attentamente le istruzioni del produttore dello spray detergente e, in caso di dubbi, consultare un meccanico qualificato.
Diagnosi Elettronica
Quando la pulizia non risolve il problema, o se si sospetta un guasto più serio, una diagnosi elettronica diventa indispensabile. Utilizzando uno strumento diagnostico OBD-II, un tecnico può leggere i codici di errore memorizzati nella centralina motore. Questi codici forniranno indicazioni precise sulla natura del problema, aiutando a identificare se il malfunzionamento è effettivamente legato alla valvola EGR o se ci sono altri componenti coinvolti. Alcuni codici di errore comuni relativi alla valvola EGR includono:
- P0401: Flusso EGR insufficiente rilevato
- P0402: Flusso EGR eccessivo rilevato
- P0403: Circuito di controllo EGR malfunzionante
- P0404: Intervallo/Prestazioni Circuito EGR
Questi codici aiutano a focalizzare l'attenzione sulla valvola EGR e sui suoi circuiti di controllo, facilitando la diagnosi.
Sostituzione della Valvola EGR: Considerazioni

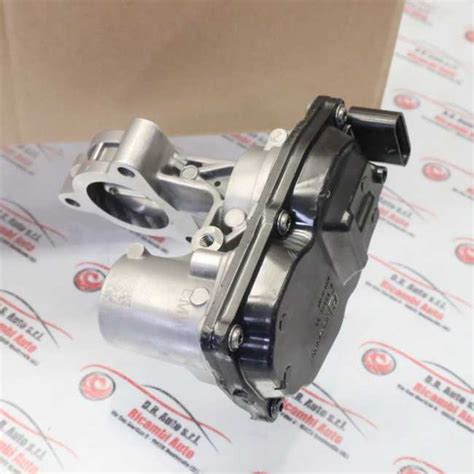

Se la diagnosi conferma la necessità di sostituire la valvola EGR, è importante scegliere un ricambio di qualità. Esistono ricambi originali BMW e ricambi di marchi aftermarket affidabili. La scelta dipende dal budget e dalle preferenze personali, ma è sempre consigliabile optare per componenti che garantiscano affidabilità e durata.
La procedura di sostituzione, come accennato, implica la rimozione della vecchia valvola e l'installazione della nuova. È fondamentale assicurarsi che tutte le guarnizioni siano in buono stato e che i collegamenti siano ermetici per evitare perdite di gas di scarico o aspirazione d'aria non misurata.
Implicazioni del Malfunzionamento a Lungo Termine
Ignorare i problemi alla valvola EGR può portare a conseguenze più gravi nel tempo. Un funzionamento scorretto può aumentare lo stress su altri componenti del motore, come il filtro antiparticolato (DPF), che potrebbe intasarsi più rapidamente a causa di una combustione inefficiente. Inoltre, le emissioni aumentate possono contribuire a un maggiore impatto ambientale e a potenziali problemi con le revisioni periodiche del veicolo.
In sintesi, la manutenzione e la corretta gestione della valvola EGR sulla BMW 320d sono essenziali per garantire prestazioni ottimali, efficienza nei consumi e rispetto delle normative ambientali. Sia che si tratti di una semplice pulizia o di una sostituzione completa, comprendere il funzionamento e i potenziali problemi di questo componente è fondamentale per ogni proprietario di questo veicolo.
