La Wastegate Elettronica nella BMW Serie 3 E90: Guida Completa al Funzionamento, Problemi e Soluzioni

La wastegate è un componente fondamentale per il corretto funzionamento dei motori turbocompressi, svolgendo un ruolo determinante nel garantire prestazioni ottimali e nel proteggere il motore da stress eccessivi. Nei motori moderni, e in particolare su modelli come la BMW Serie 3 E90, il controllo di questo componente si è evoluto significativamente, passando da sistemi puramente meccanici a sofisticate gestioni elettroniche. Comprendere il suo ruolo, i potenziali malfunzionamenti e le soluzioni disponibili è cruciale per proprietari e appassionati.

Il Ruolo Essenziale della Wastegate nei Motori Turbocompressi

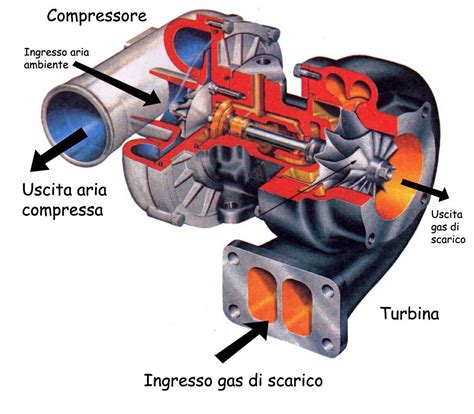

Il turbocompressore è un dispositivo che utilizza i gas di scarico per azionare una turbina, la quale a sua volta comprime l'aria in ingresso nel motore. Questo processo aumenta la densità dell'aria, permettendo di iniettare più carburante e, di conseguenza, di ottenere una maggiore potenza. Tuttavia, senza un adeguato controllo, la pressione generata dal turbo potrebbe superare i limiti di sicurezza del motore e del turbocompressore stesso. Qui entra in gioco la wastegate.

La wastegate è essenzialmente una valvola di bypass. Quando la pressione del turbo raggiunge un valore prestabilito, la wastegate si apre, creando un percorso alternativo per una parte dei gas di scarico. Questi gas bypassano la turbina, riducendo la velocità di rotazione e quindi la pressione generata. Una volta superata la resistenza della molla interna (nei sistemi meccanici) o comandata elettronicamente, la valvola si apre proporzionalmente alla pressione in eccesso. In questo modo, la wastegate agisce come un limitatore di sicurezza, impedendo al turbo di generare pressioni eccessive che potrebbero danneggiare componenti vitali come pistoni, bielle, guarnizioni della testata o il turbocompressore stesso.

Esistono principalmente due tipologie di wastegate:

• Wastegate Interna: Questa è la soluzione più comune nei veicoli di serie. È integrata direttamente nel corpo del turbocompressore dal costruttore. I gas di scarico vengono deviati internamente attraverso un condotto che bypassa la girante della turbina. La sua compattezza e semplicità costruttiva la rendono ideale per applicazioni standard.
• Wastegate Esterna: Invece, è un componente separato che viene installato sul collettore di scarico, prima della turbina. Questa soluzione è solitamente impiegata in applicazioni ad alte prestazioni o nelle elaborazioni racing. Permette l'utilizzo di valvole di dimensioni maggiori, garantendo un controllo più preciso della pressione e una maggiore capacità di sfogo per i gas di scarico, soprattutto quando si mira a pressioni di sovralimentazione molto elevate.

I materiali costruttivi variano in base all'applicazione. Per le versioni stradali, si utilizza comunemente acciaio inossidabile, noto per la sua resistenza alla corrosione e alle temperature moderate. Per le applicazioni racing, dove le temperature operative sono estreme, si impiegano leghe speciali più resistenti al calore, come l'Inconel, per garantire durata e affidabilità.

L'Evoluzione del Controllo: Dalla Meccanica all'Elettronica Sofisticata

L'evoluzione tecnologica ha trasformato profondamente il controllo della wastegate. In origine, il sistema era prevalentemente meccanico, con una molla calibrata a una determinata pressione che determinava il punto di apertura della valvola. Successivamente, sono entrati in gioco attuatori pneumatici che, grazie a una membrana interna, rispondevano alla pressione del turbo (o a una pressione pilotata) per aprire la valvola.

Nei motori moderni, come quelli che equipaggiano la BMW Serie 3 E90, la gestione della wastegate è diventata parte integrante del sofisticato sistema di gestione elettronica del motore. La centralina elettronica del veicolo (ECU - Engine Control Unit) monitora costantemente numerosi parametri in tempo reale. Questi includono, ma non si limitano a:

• Regime del motore (RPM)
• Carico motore
• Posizione dell'acceleratore
• Temperatura dell'aria in ingresso e in uscita dal turbocompressore
• Pressione atmosferica
• Temperatura dei gas di scarico
• Stato di salute del motore (rilevamento detonazione, ecc.)

Grazie a questi dati, l'ECU può gestire la pressione del turbo in modo estremamente preciso e dinamico. Invece di affidarsi a una semplice molla o a un attuatore pneumatico a pressione fissa, l'ECU comanda un attuatore elettronico (spesso un elettrovalvola o un attuatore elettromeccanico) che regola l'apertura della wastegate in base alle esigenze precise della condizione di guida. Questa gestione intelligente consente di variare dinamicamente la pressione del turbo per ottimizzare sia le prestazioni (risposta più pronta, maggiore potenza dove serve) sia i consumi (riduzione della pressione quando non necessaria).

Un'ulteriore evoluzione in questo campo è rappresentata dai turbocompressori a geometria variabile (VGT). In questi sistemi, l'inclinazione delle palette all'interno del corpo turbina viene modificata elettronicamente per regolare il flusso dei gas di scarico e, di conseguenza, la velocità della turbina e la pressione di sovralimentazione. In molti casi, il sistema VGT sostituisce funzionalmente la wastegate tradizionale.

Problemi Comuni e Sintomi sulla BMW Serie 3 E90

I problemi alla wastegate rappresentano una delle cause più frequenti di malfunzionamento nei sistemi turbo, e i modelli BMW Serie 3 E90 non fanno eccezione. Questi guasti possono manifestarsi in vari modi, spesso con sintomi che possono inizialmente confondere l'automobilista.

Un problema molto diffuso e particolarmente sentito sui veicoli diesel BMW Serie 3 prodotti tra il 2005 e il 2010, in particolare sui motori con turbocompressore a geometria variabile, è legato all'attuatore della wastegate. Quando questo attuatore presenta un guasto, le conseguenze più immediate e tangibili sono la perdita di potenza improvvisa e intermittente. Il calo di potenza è solitamente piuttosto grave, dando la sensazione che il motore abbia perso quasi metà dei suoi cavalli. Questa condizione può verificarsi in diverse situazioni di guida, rendendo il veicolo meno reattivo e meno performante.

Le cause di questi malfunzionamenti sono molteplici:

• Wastegate bloccata in posizione chiusa: Questo scenario porta a un pericoloso aumento incontrollato della pressione di sovralimentazione (overboost). La pressione eccessiva può causare detonazione nel motore, danni ai pistoni, alle bielle e alla guarnizione della testata.
• Wastegate bloccata in posizione aperta: Al contrario, una wastegate che rimane bloccata in posizione aperta impedisce al turbo di generare la pressione necessaria. Il risultato è una drastica riduzione delle prestazioni, una mancanza di potenza in accelerazione e, nei casi più gravi, l'accensione di spie di avaria motore.
• Usura o danno all'attuatore: Nei sistemi a controllo elettronico o pneumatico, l'attuatore può subire guasti. Negli attuatori pneumatici, possono svilupparsi perdite nelle membrane o nelle tubazioni collegate, riducendo la forza effettiva di apertura o chiusura della valvola. Nei sistemi elettromeccanici, i motori interni o i sensori di posizione possono guastarsi.
• Incrostazioni e deformazioni: L'esposizione continua alle alte temperature dei gas di scarico può portare a deformazioni della valvola o della sua sede, oppure all'accumulo di depositi carboniosi (incrostazioni) che compromettono la tenuta. Questo può causare perdite di pressione o impedire il corretto movimento della valvola.
• Gioco eccessivo nei leveraggi: Un problema frequentemente segnalato, specialmente dai proprietari di BMW Serie 3 E90 (in particolare i modelli 335i e 335d), è un rumore metallico, una sorta di "sferragliamento" o "rumore di ferraglia". Questo rumore si avverte spesso in rilascio o anche in accelerazione a intermittenza. La causa è solitamente il comando della wastegate che, prendendo gioco eccessivo sullo snodo che collega l'attuatore al corpo turbina, non chiude bene e/o si muove liberamente scuotendo sul corpo della turbina. Questo gioco può comportare, oltre al rumore, un controllo imperfetto della pressione.

I sintomi di un malfunzionamento della wastegate su una BMW Serie 3 E90 possono includere:

• Perdita di potenza improvvisa e intermittente: Il sintomo più comune sui diesel, come descritto.
• Mancanza di potenza in accelerazione: Il motore sembra "affogato" o non raggiunge le prestazioni attese.
• Sovralimentazione eccessiva (Overboost): La pressione del turbo supera i limiti di sicurezza, potenzialmente causando danni.
• Sovralimentazione insufficiente (Underboost): La pressione del turbo è troppo bassa, limitando le prestazioni.
• Accensione della spia motore (Check Engine Light): L'ECU rileva un'anomalia nel sistema di sovralimentazione.
• Rumore metallico o di "sferragliamento": Tipico del gioco eccessivo nei leveraggi, specialmente sui modelli a benzina come il 335i.
• Aumento dei consumi: Un sistema di sovralimentazione inefficiente può portare a un maggiore consumo di carburante.

Diagnosi e Soluzioni per i Problemi alla Wastegate

La diagnosi accurata dei problemi legati alla wastegate è fondamentale per intervenire correttamente e ripristinare le prestazioni e l'affidabilità del veicolo. Richiede strumentazione specifica e una buona conoscenza del sistema di sovralimentazione.

Gli strumenti di diagnosi possono includere:

• Manometri di pressione: Per misurare la pressione effettiva del turbo e confrontarla con i valori attesi.
• Strumenti di diagnosi elettronica avanzata: Per leggere i codici di errore memorizzati dall'ECU, analizzare i dati in tempo reale (live data) relativi alla pressione di sovralimentazione, alla posizione dell'attuatore wastegate e ad altri parametri rilevanti.
• Ispezione visiva: Controllare la presenza di perdite nelle tubazioni pneumatiche, danni all'attuatore, incrostazioni sulla valvola o sulla sede.
• Test di funzionamento manuale: In alcuni casi, è possibile testare meccanicamente il movimento della wastegate per verificarne il libero scorrimento.

Soluzioni per la BMW Serie 3 E90

Nel contesto specifico della BMW Serie 3 E90, le soluzioni per i problemi alla wastegate variano a seconda del componente affetto dal guasto e della tipologia di motore (benzina o diesel).

Per i problemi legati al rumore metallico/sferragliamento (tipico del gioco sui leveraggi):

Molti proprietari di BMW Serie 3 E90, specialmente sui modelli 335i, segnalano questo fastidioso rumore. La concessionaria BMW, in alcuni casi, ha riscontrato che parte del rumore può essere legata al funzionamento delle valvole di scarico o alla wastegate stessa, definendolo "normale" in base a direttive interne. Tuttavia, per chi cerca una guida più "pulita" e silenziosa, questo ticchettio o sferragliamento è inaccettabile.

Una delle cause più probabili è il gioco che si crea sull'asta di collegamento tra l'attuatore della wastegate e il bilanciere che muove la valvola sul corpo turbina. A volte, questo gioco può essere causato da una semplice clip o un fermo che si usurano o si allentano. Sono stati segnalati casi in cui la sostituzione di una "clip particolare" che tiene fermo il braccio dell'attuatore sullo snodo sul corpo della turbina può risolvere questo problema di gioco e, di conseguenza, il rumore. Questo rappresenta una soluzione potenzialmente economica e fattibile senza dover sostituire l'intero turbocompressore.

In alternativa, esistono interventi mirati per riparare o sostituire specificamente l'attuatore o il comando della wastegate, piuttosto che l'intero gruppo turbocompressore. Per alcuni modelli, il ricambio per il comando della wastegate potrebbe non essere ordinabile come pezzo standard, ma richiedere l'apertura di una procedura specifica (come un "caso puma" in BMW). Tuttavia, è sempre consigliabile verificare la disponibilità di kit di riparazione o attuatori rigenerati da fornitori specializzati.

Per i problemi di perdita di potenza (attuatore guasto, tipico sui diesel):

Nei motori diesel della Serie 3 E90, il guasto dell'attuatore wastegate è una causa frequente di perdita di potenza improvvisa. In questi casi, è necessario intervenire sull'attuatore stesso.

Esistono aziende specializzate che offrono un servizio di test e ricondizionamento degli attuatori turbo. Questi servizi sono utilizzati a livello internazionale da concessionari e officine specializzate. Il processo prevede:

1. Ricezione dell'attuatore turbo: Il componente guasto viene spedito al centro di assistenza.
2. Test rigorosi: Utilizzando soluzioni di prova Hardware In-The-Loop (HIL), gli attuatori vengono sottoposti a test che simulano le condizioni operative reali per identificare precisamente il difetto.
3. Ricondizionamento: L'attuatore viene riparato, sostituendo le parti usurate o difettose (come membrane, motori, sensori).
4. Nuovo test: Dopo il ricondizionamento, l'attuatore viene nuovamente testato per garantirne il corretto funzionamento.
5. Spedizione con garanzia: Il componente rigenerato viene rispedito al cliente, spesso con una garanzia a vita o a chilometraggio illimitato.

Questo tipo di servizio permette di evitare la costosa sostituzione dell'intero turbocompressore, offrendo una soluzione affidabile ed economica, con la certezza di un componente testato e garantito.

Considerazioni generali per la riparazione e la manutenzione:

• Sostituzione completa del turbo: Sebbene sia la soluzione proposta da alcune concessionarie, essa è spesso molto costosa e potrebbe non essere necessaria se il problema riguarda solo la wastegate o il suo attuatore.
• Componenti aftermarket: Per le applicazioni di tuning o per chi cerca alternative, sono disponibili wastegate esterne regolabili, attuatori potenziati e altri componenti aftermarket. La scelta di materiali come acciaio inossidabile o Inconel è fondamentale per garantire resistenza alle alte temperature nelle applicazioni più spinte.
• Riprogrammazione ECU: In caso di modifiche hardware o per ottimizzare il controllo della wastegate (sia interna che esterna), una riprogrammazione professionale della centralina motore (rimappatura) è spesso necessaria. Questo permette di adattare il funzionamento dell'ECU alle nuove specifiche, ottimizzando il controllo elettronico della wastegate e bilanciando prestazioni e affidabilità.
• Affidabilità e Sicurezza: L'ottimizzazione della wastegate nel tuning richiede un approccio equilibrato. È importante che qualsiasi modifica non comprometta l'affidabilità del motore. Una rimappatura professionale deve sempre includere limiti di sicurezza che proteggano il motore in tutte le condizioni operative.
• Controllo Emissioni: Nei veicoli stradali sottoposti a tuning, il controllo delle emissioni rimane un aspetto critico. Le modifiche al sistema di sovralimentazione devono essere eseguite tenendo conto della necessità di mantenere il sistema nei limiti normativi vigenti.

La gestione della wastegate, sia essa elettronica o meccanica, è un aspetto cruciale per la salute e le prestazioni del motore turbocompresso della vostra BMW Serie 3 E90. Una corretta diagnosi e l'intervento con soluzioni adeguate possono risolvere efficacemente i problemi, ripristinando la piena funzionalità del veicolo.
