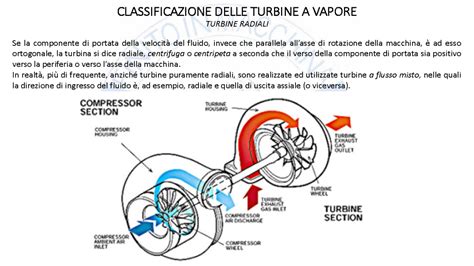

La wastegate è un componente fondamentale nei motori turbocompressi, essenziale per garantire prestazioni ottimali e salvaguardare l'integrità del propulsore. Essa agisce come un limitatore di sicurezza, intervenendo quando la pressione generata dal turbo raggiunge un valore predefinito. In quel momento, la wastegate si apre, deviando una parte dei gas di scarico prima che raggiungano la turbina. Questo bypass riduce la velocità di rotazione della girante, impedendo un aumento eccessivo della pressione di sovralimentazione che potrebbe causare danni al motore o al turbocompressore stesso. La forza di apertura della valvola è determinata dalla resistenza di una molla interna, la quale viene superata una volta che la pressione dei gas di scarico supera un certo valore.
Tipologie di Wastegate: Interna ed Esterna
Esistono principalmente due tipologie di wastegate: interna ed esterna.
La wastegate interna è integrata direttamente nel corpo del turbocompressore dal costruttore. Questa soluzione è la più diffusa nei veicoli di serie, grazie alla sua semplicità costruttiva e all'ottimizzazione in fase di progettazione.
La wastegate esterna, invece, è un componente separato che viene montato sul collettore di scarico. Questa configurazione è tipicamente impiegata nelle applicazioni ad alte prestazioni o nei veicoli sottoposti a elaborazioni racing. L'utilizzo di una wastegate esterna permette l'installazione di valvole di dimensioni maggiori, garantendo un controllo più preciso della pressione di sovralimentazione e una maggiore capacità di sfogo per i gas di scarico.
I materiali utilizzati per la costruzione delle wastegate variano in funzione dell'applicazione. Per le versioni stradali, si predilige l'acciaio inossidabile, mentre per le applicazioni racing, dove le temperature operative sono significativamente più elevate, si utilizzano leghe speciali resistenti alle alte temperature, come l'Inconel.
Evoluzione Tecnologica nel Controllo della Wastegate
Il controllo della wastegate ha subito una notevole evoluzione nel tempo. Dai sistemi puramente meccanici, si è passati a sofisticati sistemi di gestione elettronica. Nei motori moderni, la centralina elettronica (ECU) gioca un ruolo cruciale nel monitorare costantemente una serie di parametri, quali il regime del motore, la temperatura dell'aria in ingresso, la posizione dell'acceleratore e la pressione atmosferica.
Questa gestione intelligente consente alla centralina di variare dinamicamente la pressione del turbo in funzione delle condizioni operative, ottimizzando le prestazioni del motore e i consumi di carburante.
Un ulteriore passo avanti nell'evoluzione tecnologica è rappresentato dai turbocompressori a geometria variabile (VGT). In questi sistemi, l'inclinazione delle palette della turbina sostituisce funzionalmente la wastegate tradizionale, permettendo un controllo ancora più fine e reattivo della pressione di sovralimentazione.
Come funzionano i turbocompressori a geometria variabile VGT? Guasti comuni nei motori diesel. Tu...
Problemi Comuni alla Wastegate e Diagnosi
I malfunzionamenti legati alla wastegate sono tra le cause più frequenti di problemi nei sistemi turbo.
Una wastegate bloccata in posizione chiusa può causare un pericoloso aumento della pressione di sovralimentazione, potendo portare a fenomeni di detonazione e danni irreparabili al motore. L'esposizione prolungata alle alte temperature dei gas di scarico può provocare deformazioni della valvola o della sua sede, o l'accumulo di incrostazioni, compromettendo la tenuta e il corretto funzionamento.
Gli attuatori pneumatici, comuni nelle wastegate interne, possono sviluppare perdite nelle membrane interne o nelle tubazioni di collegamento. Questo può portare a una riduzione della forza effettiva di apertura o chiusura della valvola, compromettendo il controllo della pressione.
La diagnosi di questi problemi richiede l'utilizzo di strumentazione specifica, come manometri di pressione per misurare la sovralimentazione e strumenti di diagnosi elettronica avanzata per leggere eventuali codici di errore memorizzati dalla centralina.
La Wastegate nel Mondo del Tuning e delle Elaborazioni
Nel settore del tuning e delle elaborazioni, la wastegate rappresenta un punto nevralgico per l'incremento delle prestazioni di un motore turbocompresso.
Le wastegate regolabili esterne sono una soluzione popolare per le elaborazioni di medio livello, poiché consentono di modificare la pressione di intervento del turbo senza la necessità di interventi invasivi sul sistema.
La riprogrammazione della centralina motore (rimappatura) è fondamentale per ottimizzare il controllo elettronico della wastegate, adattandolo alle modifiche hardware apportate al motore e al sistema di sovralimentazione.
Nei sistemi di elaborazione più avanzati, vengono impiegati controller elettronici dedicati (boost controller) che permettono regolazioni dinamiche della pressione di sovralimentazione, adattandola in tempo reale alle condizioni di utilizzo e alle richieste del pilota. L'aggiunta di attuatori più reattivi può contribuire a ridurre il cosiddetto "turbo lag", migliorando la risposta del motore ai comandi dell'acceleratore.
L'ottimizzazione della wastegate nel tuning richiede un approccio equilibrato per non compromettere l'affidabilità del motore. La scelta di materiali di alta qualità, come wastegate in acciaio inox o Inconel, diventa cruciale per garantire la resistenza alle temperature elevate nelle applicazioni più spinte. Una rimappatura professionale deve includere limiti di sicurezza rigorosi per proteggere il motore in tutte le condizioni operative, bilanciando performance e durata.
Nei veicoli stradali sottoposti a tuning, il controllo delle emissioni rimane un aspetto da non sottovalutare. È necessario assicurarsi che le modifiche apportate al sistema di sovralimentazione non compromettano il rispetto dei limiti normativi sulle emissioni inquinanti.
Installazione di un Manometro per la Pressione Turbo: Approcci e Considerazioni
L'installazione di un manometro per monitorare la pressione della turbina è una pratica comune tra gli appassionati di motori turbocompressi, sia per scopi diagnostici che per pura curiosità. Un esempio pratico è la richiesta di installazione su un Fiat Ducato 244 2.8 JTD Power.
Il punto critico nell'installazione di un manometro, specialmente su motori dove l'accesso ai componenti è limitato, è la presa di pressione. Il tubicino originale che collega la turbina alla wastegate può essere posizionato in modo inaccessibile, rendendo difficile l'interfacciamento di un raccordo a T.
Diverse soluzioni sono state proposte per superare questo ostacolo:

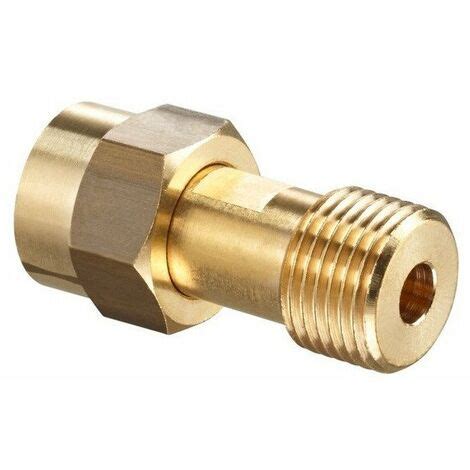

Interposizione sul tubo della wastegate: Una delle opzioni è tagliare il tubo di gomma che collega la turbina alla wastegate e interporre un raccordo a T. Un nuovo tubo collegato a questo raccordo verrebbe poi convogliato allo strumento sul cruscotto. Questo metodo fornisce la pressione relativa della turbina.
Foratura del collettore di scarico o aspirazione: Un'alternativa, considerata più accurata da alcuni, è forare e maschiettare un foro nel collettore di scarico o, preferibilmente, nel collettore di aspirazione (se esiste un punto disponibile) per installare un raccordo filettato. Questo punto di misurazione fornirebbe la pressione effettiva che arriva al motore, tenendo conto delle perdite di carico nei tubi e nelle curve. Tuttavia, questa operazione richiede attenzione per evitare l'introduzione di trucioli metallici nel motore, spesso necessitando lo smontaggio di parti del collettore. Per ridurre il rischio, si consiglia di utilizzare un aspirapolvere con beccuccio aderente al foro durante la foratura e maschiatura, impregnando punta e maschio di grasso per catturare eventuali detriti.

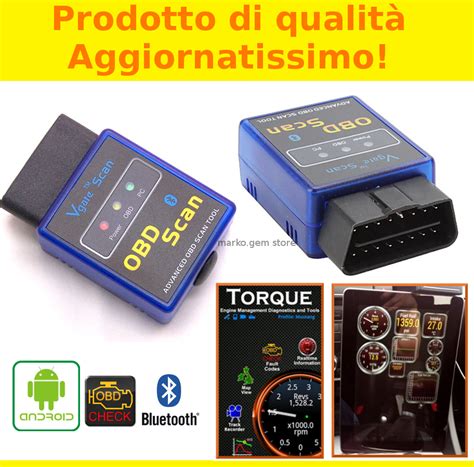

Utilizzo della porta OBD2: Una soluzione moderna e non invasiva consiste nell'utilizzare un adattatore OBD2 Bluetooth collegato alla presa diagnostica del veicolo. Tramite un'applicazione dedicata su uno smartphone o tablet Android (come Torque), è possibile visualizzare numerosi parametri in tempo reale, tra cui la pressione del turbo, la pressione del common rail, i consumi, le temperature e i giri motore. Questa opzione elimina la necessità di interventi meccanici diretti sul motore.
La Debattito sull'Utilità del Manometro Turbo
Nonostante la disponibilità di queste soluzioni, permane un dibattito sull'effettiva utilità di un manometro turbo in veicoli moderni. Alcuni sostengono che la presenza di spie luminose sul cruscotto, attivate dalla centralina in caso di anomalie, sia sufficiente per la diagnosi. Altri ritengono che un indicatore di pressione turbo sia un "cerotto attaccato a un albero", un gadget superfluo se non si hanno dubbi specifici sul funzionamento del motore.
Tuttavia, per chi desidera avere un controllo diretto e visivo sulla performance del proprio motore, o per chi sospetta un calo di prestazioni (come nel caso di un mezzo che "non rende come dovrebbe sulle salite"), un manometro può fornire informazioni preziose. Ad esempio, una pressione turbo inferiore al valore atteso (come 0,65 bar in un caso riportato) potrebbe indicare un problema alla wastegate o ad altri componenti del sistema di sovralimentazione, suggerendo la necessità di un intervento, come l'aumento della pressione a 0,9 bar e un leggero aggiustamento dell'iniezione di gasolio per migliorare le prestazioni.
In definitiva, l'installazione di un manometro turbo, sia esso analogico o digitale tramite OBD2, rappresenta una scelta personale. Per alcuni, è uno strumento diagnostico essenziale e una fonte di soddisfazione nel monitorare le prestazioni del proprio veicolo; per altri, può essere considerato un accessorio non strettamente necessario data l'evoluzione dei sistemi di autodiagnosi integrati nei veicoli moderni. La chiave rimane sempre una corretta interpretazione dei dati acquisiti, possibilmente confrontandoli con i valori di riferimento per il modello specifico di motore e turbina.
