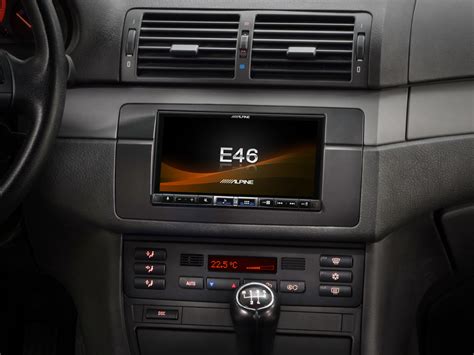

Guida Completa all'Installazione di un Autoradio 2 DIN Universale su BMW E46

L'aggiornamento del sistema di infotainment in una BMW E46 con un'autoradio 2 DIN universale può trasformare l'esperienza di guida, offrendo funzionalità moderne come la navigazione satellitare, la connettività Bluetooth, la riproduzione multimediale avanzata e la TV digitale terrestre. Questa guida dettagliata illustra il processo di installazione e le caratteristiche principali di questi dispositivi, basandosi su esperienze pratiche per fornire consigli utili e risolvere i dubbi più comuni.

Caratteristiche dei Moderni Sistemi 2 DIN

I sistemi 2 DIN universali offrono una vasta gamma di funzionalità che vanno ben oltre quelle di un'autoradio tradizionale. Di seguito, vengono elencate le principali caratteristiche riscontrate nei prodotti attuali, che ne fanno una scelta eccellente per un upgrade tecnologico:

• Display a Colori Touchscreen: Generalmente un display TFT da 7 pollici con risoluzione 800x480 pixel, che garantisce una chiara visualizzazione delle informazioni e una facile interazione tramite touchscreen.
• Audio Potente: Amplificazione integrata da 4 x 45 Watt, sufficiente per un'esperienza d'ascolto soddisfacente.
• Connettività Multimediale Estesa: Lettore DVD/Divx/Mp3/Mp4/JPEG, con ingressi USB e slot per schede SD, permettendo la riproduzione di vari formati multimediali. È inclusa anche la compatibilità con dispositivi iPod.
• Navigazione Satellitare Integrata: Ricevitore GPS SiRFSTAR III a 20 canali con software di navigazione completo in italiano, mappe aggiornate di Italia ed Europa e segnalazione autovelox, spesso fornito con una memoria MicroSD da 2GB. Il sistema TMC (Traffic Message Channel) offre informazioni sul traffico in tempo reale.
• Ricevitore TV Digitale Terrestre (DVB-T): Permette la visione di canali TV gratuiti, con compatibilità PAL/SECAM/NTSC.
• Bluetooth Avanzato: Funzionalità A2DP Stereo per lo streaming audio e chiamate in vivavoce (mani libere). Include la sincronizzazione della rubrica telefonica, migliorando la sicurezza e la comodità durante la guida.
• Integrazione con Comandi al Volante: Compatibilità con i comandi al volante originali del veicolo, tramite interfaccia CAN Bus, per controllare radio, CD, iPod, DVD e altre funzioni senza distogliere l'attenzione dalla strada.
• Ingressi Video Dedicati: Ingresso per telecamera di parcheggio posteriore, controllabile direttamente dal display, e ingressi/uscite audio/video (AV) per ulteriori dispositivi.
• Sistema Operativo Windows CE: La piattaforma Windows CE 5.0 offre un ambiente stabile e aggiornabile tramite USB.
• Funzionalità Multitasking: Possibilità di ascoltare la radio o un CD mentre si utilizza il navigatore.
• Interfaccia Utente Localizzata: Menu grafico 3D e programmi interamente in italiano.
• Accessori Inclusi: Spesso viene fornito un telecomando completo.
• Connettore ISO Standard: Permette un montaggio immediato grazie alla compatibilità con lo standard CAN Bus.

Materiale Necessario per l'Installazione

Prima di iniziare l'installazione, è fondamentale procurarsi tutti i componenti necessari per un montaggio senza intoppi:

• Autoradio Doppio DIN: Il cuore del sistema.

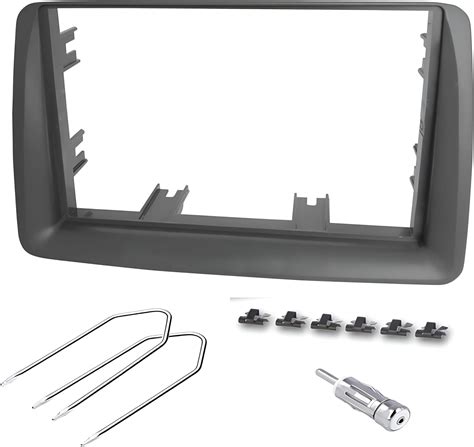

• Mascherina Adattatrice: Essenziale per integrare esteticamente l'autoradio nel cruscotto della BMW E46. Esistono due codici a seconda della presenza del tasto DSC o ASC:
  • Per auto con tasti DSC: 51167001410 (circa 70€)
  • Per auto con tasto ASC: 51168230902 (circa 35€)
• Antenna TV Amplificata: Necessaria per una ricezione ottimale del segnale DVB-T, con un costo variabile tra 25€ e 50€. L'antenna originale non è amplificata.
• Adattatore Antenna Radio: Un piccolo componente di circa 2€, indispensabile per collegare la nuova autoradio all'antenna radio esistente.
• Filtro Antidisturbo (Opzionale): Può essere utile per eliminare eventuali interferenze, con un costo tra 15€ e 28€.
• Retrocamera (Opzionale): Per facilitare le manovre di parcheggio, con un costo tra 25€ e 50€.

Parte 1: Il Processo di Installazione

L'installazione di un autoradio doppio DIN in una BMW E46 richiede una serie di passaggi specifici, che implicano lo smontaggio di diverse parti del cruscotto. La pazienza e la precisione sono fondamentali per evitare danni.

1. Smontaggio del Vecchio Stereo

Il primo passo consiste nella rimozione dell'autoradio di serie. Si inizia infilando un cacciavite a lama piatta sotto gli inserti anteriori del cruscotto e facendo leva per rimuoverli. Successivamente, all'altezza dello stereo, si trovano due viti a croce ai lati; queste vanno rimosse per poter estrarre lo stereo. Una volta estratto, si scollegano i due cavi dell'antenna e il grosso connettore quadrato, che è a baionetta e richiede l'inserimento di un cacciavite a lama piatta nel lembo per fare leva verso l'alto e sganciarlo. A questo punto, lo stereo è scollegato e può essere riposto in sicurezza.

2. Smontaggio della Centralina Comando Clima

La centralina del clima, che verrà ricollocata nel vano portaoggetti inferiore, è montata a incastro, senza viti di fissaggio. Per smontarla, è sufficiente infilare una mano con il palmo rivolto verso il basso nella fessura lasciata dalla rimozione della radio e spingere con le dita la parte posteriore della centralina verso di sé. Questa si sgancerà. Si procede poi a staccare i quattro connettori (due bianchi e due neri) posti dietro la centralina e a riporla in un luogo sicuro.

3. Rimozione della Struttura Posacenere e Portaoggetti

Questa fase è la più articolata e richiede la rimozione di diversi componenti in sequenza:

• Cuffia Leva Cambio: Basta disincastrarla sollevandola prima da un lato e poi dall'altro.
• Mascherina Tasti Vetri Elettrici: Nella parte della mascherina vicino al tasto delle quattro frecce si trovano due viti; una volta rimosse, si può sollevare da quel lato e sfilare la mascherina tirandola verso quel lato. Per la rimozione completa, si staccano i connettori dei tasti dei vetri elettrici.
• Spugna Intorno alla Leva del Cambio: Rimuovere questa spugna faciliterà le operazioni successive.
• Viti del Posacenere: Si dovrebbero trovare altre due viti (una a destra e una a sinistra) in prossimità del posacenere; rimuoverle.
• Vano Portaoggetti: Con un cacciavite a lama piatta, fare leva verso l'alto nel bordo inferiore del portaoggetti e disincastrarlo tirando verso di sé.
• Ultime Viti: Dietro il vano portaoggetti si trovano le ultime due viti da rimuovere per completare lo smontaggio di questa sezione.
• Scollegamento Cavi: Sfilare l'intera struttura, prestando attenzione a staccare i fili dell'accendisigari, del tasto ASC e di eventuali altri accessori collegati.

4. Smontaggio Mascherina Porta Stereo e Centralina

Questa mascherina è incastrata tra le bocchette dell'aria e tiene separati la centralina clima e il vecchio stereo. La rimozione può essere complicata. Alcuni suggeriscono di scaldare la parte superiore della mascherina con un phon per ammorbidire la plastica e facilitarne lo sgancio dalle bocchette dell'aria, tirando con decisione ma delicatezza. È consigliabile, tuttavia, cercare la procedura corretta per smontare le bocchette d'aria per evitare danni.

5. Passaggio e Sistemazione della Cavetteria

Questa è una fase cruciale per il corretto funzionamento e la pulizia dell'installazione.

• Antenna GPS: Non è necessario posizionarla all'esterno o sul parabrezza. L'antenna GPS funziona egregiamente se lasciata sopra le bocchette dell'aria, sotto il cruscotto. Essendo calamitata, può essere attaccata al tubo metallico presente a sinistra delle bocchette. È importante misurare la lunghezza del cavo necessaria e arrotolare l'eccesso. Lo spezzone con il connettore va fatto passare sopra le bocchette e uscire tra le due, pronto per il collegamento alla radio.

• Antenna TV: La posizione dell'antenna TV dipende dal tipo scelto. Indipendentemente dal fatto che la si posizioni posteriormente, anteriormente o sul tetto, è consigliabile che il cavo esca dal piccolo portaoggetti sotto il modulo luci, sul lato sinistro. Per smontare questo portaoggetti, si aprono le due viti nella parte superiore interna e le due nella parte inferiore, inclusa la quinta vite che blocca la sezione sotto il volante al cruscotto. Il cavo può essere fatto passare dietro la guarnizione della porta anteriore sinistra, entrare nel portaoggetti piccolo e, con pazienza, farlo uscire dalla sinistra del vano radio. Nello stesso modo, si può far passare il cavo del microfono esterno aggiuntivo per il telefono. Se si desidera nascondere il microfono, il miglior compromesso tra estetica e qualità audio è l'angolo superiore sinistro del parabrezza; il cavo passerà dietro la mascherina del montante del parabrezza e seguirà poi lo stesso percorso del cavo TV.

• Cavi USB e iPod: La posizione di questi cavi è a discrezione dell'utente. Un'opzione comune è farli passare a sinistra del cambio e sotto il bracciolo, facendoli poi uscire nel vano portaoggetti del bracciolo, dopo aver creato un'apertura sufficientemente grande per il connettore iPod. In alternativa, possono essere fatti uscire nel portaoggetti a destra o a sinistra, ma in quest'ultimo caso potrebbero essere necessarie prolunghe, difficili da reperire per l'iPod.

6. Collegamento Video e Retrocamera

Per visualizzare filmati TV e immagini dalla retrocamera durante la marcia del veicolo, è necessario un piccolo accorgimento. Il codice della strada vieta la visione di immagini in movimento, ma i produttori cinesi hanno previsto una soluzione. Il cavo di colore verde con la scritta "parking" dovrebbe essere collegato al connettore del freno a mano. Tuttavia, per bypassare questa limitazione e permettere la visione anche a veicolo fermo (e quindi anche in movimento), è sufficiente collegare questo cavetto direttamente a massa dietro lo stereo.

Per la retrocamera (non fornita con tutti i kit), è sufficiente procurarsene una e collegare il cavo RCA all'ingresso "camera" del doppio DIN. Il cavetto di segnalazione della retromarcia della retrocamera va collegato al segnale di retromarcia proveniente dalla scatola fusibili. Un metodo più semplice, per evitare di smontare il vano portaoggetti, è prelevare il segnale direttamente dalla lampadina della retromarcia, poiché si tratta comunque di 12 volt necessari per alimentare la telecamera quando questa deve accendersi.

Per visualizzare l'immagine della retrocamera premendo il tasto "camera" sullo schermo, è sufficiente il collegamento del cavo parking a massa. Se si desidera che la visione si attivi automaticamente ogni volta che si inserisce la retromarcia, è necessario collegare anche il cavetto rosa denominato "reverse" (posto dietro il doppio DIN) insieme al cavetto parking. Questo farà sì che lo schermo commuti automaticamente sull'immagine della retrocamera.

7. Comandi al Volante e Sistemazione Finale dei Cavi

Per chi dispone dei comandi al volante, questi possono essere collegati al doppio DIN tramite l'interfaccia CAN Bus (lo "scatolotto nero" con il jack tipo cuffie fornito nel kit). I comandi funzioneranno con tutte le sorgenti (radio, CD, iPod, DVD, ecc.) con le stesse identiche funzioni. Al momento, il tasto mute potrebbe non funzionare, probabilmente perché è interfacciato con il Bluetooth originale del veicolo.

Una volta effettuati tutti i collegamenti, è fondamentale sistemare i cavi rimanenti nel miglior modo possibile. Sebbene lo spazio sia sufficiente, una buona organizzazione ai lati dell'autoradio riduce le interferenze e evita intralci. È consigliabile effettuare quante più prove possibili con lo stereo "appeso" per testare il posizionamento dei cavi e minimizzare le interferenze.

Ricordarsi di:

• Procurarsi l'adattatore per l'antenna radio.

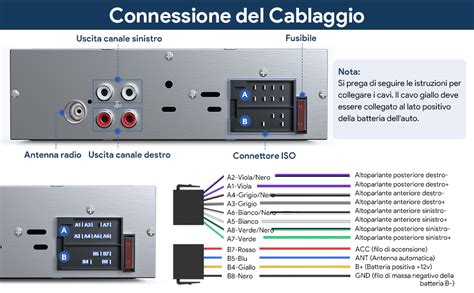

• Collegare i cavi dell'antenna radio, antenna TV, antenna GPS, microfono esterno e il jack dell'interfaccia comandi al volante nelle rispettive prese.

I cavi non devono essere lasciati in disordine, ma fatti passare sulla destra già all'altezza della radio per evitare interferenze. Inoltre, si noterà l'angolino della nuova console, che la vecchia non ha, poiché il portaoggetti in quel punto è ad angolo retto.

I sistemi cinesi, di base, potrebbero avere molte impostazioni non ottimali. Sarà necessario un periodo di adattamento per configurare al meglio il dispositivo. Dopo aver fugato ogni dubbio sul corretto funzionamento, si può procedere al rimontaggio, seguendo la procedura inversa dello smontaggio. È cruciale ricordare di:

• Montare il nuovo vano per la centralina clima e non il vecchio.
• Dopo aver fissato il doppio DIN, controllare che i cavi di iPod e USB non si siano staccati, soprattutto se sono stati portati fino al bracciolo posteriore, in quanto potrebbero essere al limite della lunghezza. Per questo motivo, molti preferiscono incastrare la centralina clima per ultimo.
• Continuare con il montaggio degli altri componenti.

Una volta completato il montaggio, è consigliabile riprovare tutte le funzionalità del sistema.

Parte 2: Funzionamento e Valutazioni

Le impressioni sul funzionamento di un sistema 2 DIN universale sono naturalmente soggettive. Tuttavia, considerando il rapporto qualità-prezzo, questi prodotti offrono prestazioni generalmente ottime. Il sistema operativo Windows CE 5.0 è aggiornabile tramite USB, garantendo una certa longevità tecnologica.

Prezzo

Il costo medio di circa 650€ per un sistema completo è irrisorio se si considerano le numerose funzionalità offerte: navigatore satellitare, radio, interfaccia iPod (anche video), due prese USB, uscite sub, ingressi e uscite audio/video, interfaccia Bluetooth per telefono, DVB-T, lettore DVD, Divx, Video CD, interfaccia per retrocamera (non compresa) e telecomando con tasti fluorescenti. A questo si aggiunge l'interfaccia per i comandi al volante. Acquistare singolarmente queste funzionalità, o sistemi equivalenti aftermarket o originali BMW, comporterebbe costi significativamente più elevati e spesso una maggiore complessità di installazione e gestione dello spazio.

Estetica e Qualità Costruttiva

Dal punto di vista estetico, alcuni dettagli potrebbero lasciare perplessi i più pignoli. Il "click" dei tasti è spesso più secco rispetto a quello delle radio originali BMW. Le sigle sui tasti potrebbero essere di dimensioni maggiori e le manopole diverse dagli originali. Tuttavia, la maggior parte delle funzioni è gestibile tramite il touchscreen, rendendo meno rilevante la sensazione al tatto dei tasti fisici. Alcuni utenti hanno riscontrato che per i modelli più recenti, come la Dynavin N7, la qualità estetica e l'integrazione sono migliorate notevolmente, avvicinandosi molto all'aspetto originale BMW.

Esperienze e Consigli Aggiuntivi

Diverse esperienze personali evidenziano la soddisfazione generale per l'aggiornamento. Ad esempio, la Dynavin N7 è un modello spesso citato per la sua affidabilità e prestazioni, anche se non basato su Android e con un costo superiore rispetto ad altre alternative. Dopo un anno e mezzo dall'installazione, molti utenti si dichiarano pienamente soddisfatti.

Un aspetto critico, come menzionato in precedenza, è il cablaggio della retrocamera e il cavo di collegamento alla batteria. Questa operazione può essere complessa e richiede una buona conoscenza dello smontaggio e rimontaggio delle parti dell'auto. Se non si è esperti, è consigliabile rivolgersi a un professionista.

È importante sottolineare che, sebbene molti dei sistemi aftermarket utilizzino il sistema operativo Windows CE, esistono anche versioni basate su Android, che offrono un ecosistema di app più ampio e una maggiore personalizzazione, ma potrebbero avere costi superiori o richiedere maggiori attenzioni in fase di installazione per la stabilità del software. La scelta tra Windows CE e Android dipende dalle preferenze personali e dalle esigenze specifiche dell'utente in termini di funzionalità e interfaccia.

In conclusione, l'installazione di un autoradio 2 DIN universale su una BMW E46 è un progetto ambizioso ma gratificante, che permette di modernizzare un veicolo apprezzato con tecnologie all'avanguardia, migliorando significativamente l'esperienza di guida e l'intrattenimento a bordo.
