L'Attuatore e il Ripetitore della Pompa Frizione: Funzionamento, Manutenzione e Tipologie

La frizione rappresenta un componente essenziale in ogni veicolo con cambio manuale, servendo per innestare e disinnestare il motore dalla trasmissione, e di conseguenza dalla ruota posteriore. Senza di essa, avviare, fermare e muovere un veicolo, sia esso moto o auto, risulterebbe estremamente difficile. L'evoluzione tecnologica ha portato allo sviluppo di diverse tipologie di frizioni e sistemi di azionamento, tra cui le frizioni idrauliche che impiegano attuatori e ripetitori, componenti fondamentali per un funzionamento fluido e affidabile.

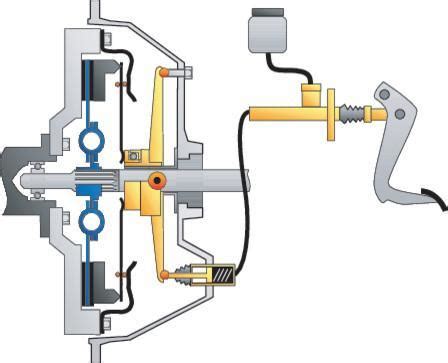

Il Cuore della Frizione Idraulica: Componenti e Principio di Funzionamento

Per comprendere il meccanismo di una frizione idraulica, è fondamentale conoscere le sue principali componenti. Queste includono un cestello esterno, un mozzo interno, uno spingidisco, un gruppo di dischi della frizione, e un set di molle e bulloni della frizione. La differenza sostanziale con la frizione a cavo risiede nel sistema che disinnesta i dischi.

In un sistema idraulico, la leva della frizione è collegata a un serbatoio del cilindro principale, che è riempito di fluido. Quando la leva viene azionata, il fluido nel cilindro principale esercita pressione su un pistone, trasferendo questa forza a un cilindro secondario (o ripetitore). Questo, a sua volta, spinge fuori il proprio pistone, azionando un'asta di spinta. L'asta di spinta muove la piastra di pressione, liberando la forza che tiene insieme le piastre e scollegando così la trasmissione dall'albero motore. Questo processo consente un disinnesto dolce e preciso.

La Pompa Frizione (Cilindro Principale)

La pompa frizione, o cilindro principale, è la parte collegata direttamente al pedale o alla leva della frizione. La sua funzione primaria è quella di raccogliere le informazioni sulla pedalata o sull'azionamento della leva per avviare il processo di disinnesto della frizione attraverso l'azione del booster o del ripetitore.

Quando il conducente preme il pedale della frizione, un'asta di spinta aziona il pistone della pompa frizione, aumentando la pressione dell'olio idraulico. Questo fluido pressurizzato viene quindi inviato al cilindro secondario (ripetitore) tramite un tubo. All'interno del pistone della pompa frizione è presente un foro passante oblungo radiale, attraverso il quale una vite limitatrice di direzione impedisce al pistone di ruotare.

Quando il pedale della frizione non è premuto, esiste uno spazio tra l'asta di spinta della pompa e il pistone. Grazie alla vite limite che restringe la valvola di ingresso dell'olio, si crea un piccolo spazio tra questa valvola e il pistone. In questa condizione, il cilindro di stoccaggio dell'olio comunica con la cavità sinistra della pompa principale attraverso il giunto del tubo, il passaggio dell'olio, e le valvole di ingresso. Quando il pedale viene azionato, il pistone si muove a sinistra, e la valvola di ingresso dell'olio si sposta a destra rispetto al pistone sotto l'azione di una molla di ritorno, eliminando lo spazio tra la valvola e il pistone. Continuando a premere il pedale, la pressione dell'olio nella cavità sinistra della pompa aumenta, e il liquido dei freni fluisce verso il ripetitore attraverso il tubo dell'olio, che a sua volta aziona la frizione, disinnestandola.

Al rilascio del pedale, il pistone si sposta rapidamente a destra per effetto della molla. A causa della resistenza del liquido dei freni nella tubazione, la velocità di ritorno alla pompa è più lenta, creando un certo grado di vuoto nella cavità sinistra della pompa. La valvola di ingresso dell'olio si sposta a sinistra a causa della differenza di pressione, e una piccola quantità di liquido dei freni dal cilindro di stoccaggio entra nella cavità sinistra della pompa per compensare il vuoto.

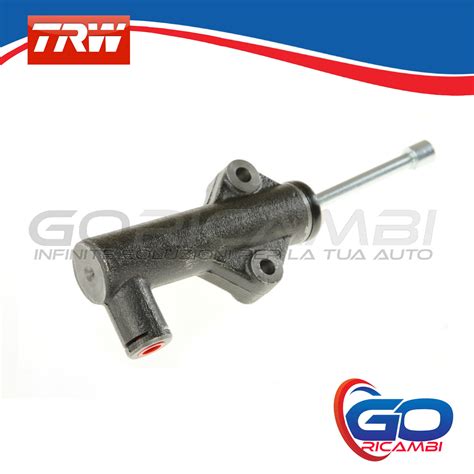

Il Ripetitore Frizione (Cilindro Secondario o Attuatore)

Il ripetitore, o cilindro secondario, è l'elemento che riceve la pressione idraulica dalla pompa frizione e la traduce in un movimento meccanico per disinnestare la frizione. Questo componente è essenzialmente un cilindro schiavo che, al posto di una pinza come nei freni idraulici, agisce sullo spingidisco della frizione in modo simile a un cavo. Spinge la leva del cilindro della ruota, che a sua volta spinge la forcella di rilascio e il cuscinetto di rilascio in avanti, permettendo alla frizione di disinnestarsi.

Manutenzione del Sistema Idraulico della Frizione

Con il tempo, è possibile notare che l'azionamento della frizione diventi meno coerente o irregolare. Questo può essere dovuto a diverse cause: il fluido può intrappolare una bolla d'aria o assorbire acqua dall'ambiente, portando alla corrosione. Quando ciò accade, il fluido diventa torbido o scolorito, segnalando la necessità di un cambio.

Liquido Frizione: Olio Minerale vs. Olio DOT

Per lo spurgo e il rabbocco della frizione idraulica, è fondamentale utilizzare l'olio frizione appropriato. La maggior parte delle motociclette e automobili impiega lo stesso olio usato per i freni, come l'olio DOT 4, 5 o 5.1. Tuttavia, alcuni modelli, come quelli con sistemi Magura, utilizzano olio minerale puro.

Il liquido più comune è il fluido DOT (Department Of Transportation), che rispetta gli stringenti standard della Society of Automotive Engineers. Essendo un olio soggetto a regolamentazione, l'olio DOT è generalmente più economico rispetto all'olio minerale. Tra le varie tipologie di oli DOT, il DOT 5.1 è spesso considerato il migliore.

Olio DOT 5.1: Vantaggi e Caratteristiche

Il DOT 5.1 offre numerosi vantaggi rispetto ad altri liquidi DOT, come il classico DOT 4:

• Sicurezza: L'elevato punto di ebollizione a secco (superiore a 260°C) garantisce la massima efficienza dell'impianto frenante, anche in condizioni di utilizzo intenso e prolungato, assicurando la massima sicurezza.
• Durata: L'alto punto di ebollizione a umido WERBP (minimo 180°C), superiore ai liquidi convenzionali DOT 3 e DOT 4, consente di prolungare la vita utile del prodotto.
• Prestazioni: Il DOT 5.1 è il liquido freni ideale sia per il settore Racing professionale che amatoriale, grazie alle sue elevate prestazioni.
• Compatibilità con ABS ed ESP: La sua bassa viscosità a -40°C migliora la circolazione del fluido nelle valvole dei sistemi antibloccaggio ABS (che richiedono tempi di ciclo brevi) e del controllo elettronico della stabilità ESP.
• Resistenza al Freddo: Il punto di scorrimento eccezionalmente basso assicura il funzionamento del sistema frenante anche a temperature estremamente basse (fino a -40°C).
• Protezione: Non provoca rigonfiamenti nelle guarnizioni e nelle parti in gomma con cui entra in contatto e protegge i componenti metallici del circuito di frenata da corrosione, ruggine e usura.

Olio Minerale: Caratteristiche

A differenza del fluido DOT, i fluidi a base di olio minerale non sono regolamentati da standard o enti normativi, rendendo più difficile ottenere informazioni tecniche dettagliate sulla loro composizione. Un grande vantaggio dell'olio minerale è la sua natura idrofoba: non assorbe acqua dall'ambiente e, una volta aperto, può essere conservato a tempo indeterminato. Al contrario, il fluido DOT deve essere utilizzato subito e non è consigliabile usarlo se la bottiglia è aperta da più di 12 mesi (a volte anche meno).

Tuttavia, l'aspetto idrofobo dell'olio minerale presenta uno svantaggio: se l'acqua riesce a filtrare nell'impianto frenante, ad esempio attraverso guarnizioni o pori microscopici nelle tubazioni, il punto di ebollizione dell'intero sistema si riduce a quello dell'acqua (100°C), compromettendo gravemente le prestazioni.

Spurgo della Frizione Idraulica

Per spurgare una frizione idraulica, avrai bisogno dell'olio frizione appropriato (come DOT 4, 5 o 5.1, o olio minerale a seconda del sistema), un tubo trasparente, una bottiglia di raccolta, una chiave da 8 mm per lo spurgo, una siringa o un altro metodo per aspirare il fluido dal serbatoio, e gli strumenti necessari per rimuovere il coperchio o il tappo del serbatoio della pompa.

La procedura di spurgo implica infilare un tubicino nella valvola di spurgo del cilindro secondario, facendo attenzione a non coprire il profilo esagonale su cui agire con la chiave. Si apre la valvola e si attua la leva/pedale più volte per far uscire l'aria e il fluido vecchio. Quando si osserva uscire liquido chiaro e senza bolle, la procedura è completata. È fondamentale chiudere la valvola prima di rilasciare la leva/pedale per evitare l'ingresso di aria.

Quando si sostituisce un componente come il cilindro secondario, è importante staccare il tubo dell'olio. Per evitare che il liquido si versi completamente, si può cercare di tappare il tubo in qualche modo, anche se la perdita non causa danni significativi all'impianto se si provvede poi a un adeguato spurgo.

Segnali di Problemi alla Pompa Frizione

Quando la pompa della frizione inizia a dare problemi, i segnali sono piuttosto evidenti. È sempre consigliabile verificare che il pedale non sia semplicemente ostacolato dal tappetino prima di allarmarsi.

• Frizione a comando meccanico (a cavo): Se il pedale diventa molto duro, è probabile che il cavo o il leveraggio siano grippati.
• Frizione idraulica: Se il pedale è molle o non risponde, il problema può riguardare la pompa, il reggispinta o lo spingidisco.

La durata della pompa della frizione non è uguale per tutti i veicoli. Essendo un componente piccolo ma decisivo, è fondamentale non rimandare la verifica e l'eventuale sostituzione quando iniziano a manifestarsi segnali strani.

Frizione a Cavo o Frizione Idraulica: Pro e Contro

Quando si parla di frizioni idrauliche o a cavo, ci si riferisce esclusivamente al metodo di azionamento della frizione. Entrambi i sistemi hanno i loro pro e contro, influenzando la scelta dei produttori e dei piloti.

Frizione a Cavo

La frizione a cavo è la configurazione più comune nelle motociclette, principalmente per ragioni economiche: i cavi sono economici da produrre, facili da montare e mantengono il veicolo leggero.

• Vantaggi: Costo contenuto, facilità di montaggio, leggerezza del veicolo.
• Svantaggi: Richiede una manutenzione più frequente e accurata. È necessario regolare regolarmente il gioco per compensare l'usura della frizione: un cavo troppo allentato impedisce il disinnesto completo, mentre troppo poco gioco provoca lo slittamento della frizione e un'usura precoce dei dischi. I cavi devono essere lubrificati periodicamente e sono soggetti a corrosione, rottura e attorcigliamenti se piegati troppo bruscamente.

Frizione Idraulica

Le frizioni idrauliche utilizzano un fluido per trasmettere la forza, in modo analogo ai freni idraulici.

• Vantaggi: Non è necessario preoccuparsi di lubrificare o di cavi che si sfilacciano, né di regolazioni frequenti. Finché c'è fluido nel serbatoio, un sistema idraulico si autoregola, riducendo l'usura dei dischi della frizione. Questo mantiene il punto di innesto costante per tutta la vita della frizione. Le frizioni idrauliche sono generalmente più facili da modulare e offrono una trazione della leva più leggera e coerente, grazie all'amplificazione della forza fornita dal cilindro principale e secondario. In moto da strada di grossa cilindrata, dove le molle della frizione sono robuste e difficili da comprimere, la frizione idraulica è l'ideale poiché un attuatore più grande contribuisce a diminuire la resistenza alla leva.
• Svantaggi: È una configurazione più costosa, sia in fase di costruzione iniziale che per eventuali riparazioni, come la sostituzione di una guarnizione difettosa.

Quale scegliere?

La scelta tra frizione idraulica e a cavo dipende dall'uso del veicolo. Per percorsi off-road, la frizione a cavo potrebbe essere preferibile per la sua facilità di riparazione improvvisata. Per percorsi stradali lunghi e regolari, una frizione idraulica è consigliabile per uno stacco più dolce, minore fatica e minore manutenzione, specialmente su moto di grossa cilindrata.

Conversione alla Frizione Idraulica: Kit e Soluzioni

Se la tua moto ha una frizione a cavo che risulta dura da azionare e desideri convertirla a un sistema idraulico, esistono kit appositi per la frizione idraulica universale. Un esempio è il kit MECDRAULIC di PBR, progettato per convertire una frizione a cavo in una idraulica. Questi kit offrono tutti i vantaggi di una configurazione idraulica in un pacchetto completamente assemblato e pronto per l'installazione, includendo leva, serbatoio, tubo idraulico e pistoncino idraulico. Questo permette di ottenere una frizione più dolce e di evitare il rischio di rotture dei cavi.

Attuatori Frizione Elettronici: La Tecnologia del Futuro

Le nuove esigenze delle case automobilistiche e l'evoluzione tecnologica hanno reso difficile adattare un cavo in linea retta tra il pedale e la leva in molti veicoli. Per questo motivo, sempre più automobili adottano sistemi idraulici, che sono molto più flessibili e sicuri rispetto ai sistemi meccanici. Questi sistemi garantiscono uno sforzo ottimale e costante sul pedale e sono significativamente più leggeri (fino al 70% di riduzione di peso) e compatti. Questo li rende ideali per i progetti originali (OE).

In risposta a questa tendenza di mercato, produttori come Valeo hanno sviluppato una vasta gamma di parti idrauliche: pompa frizione (CMC - Cylinder Master Clutch), cilindro di rilascio della frizione (CRC - Cylinder Release Clutch) e attuatore frizione (CSC - Concentric Slave Cylinder).

Funzionamento degli Attuatori Frizione Elettronici

Gli attuatori frizione elettronici offrono manovre precise e un avvio graduale controllato con precisione, anche in situazioni di guida impegnative come la guida in salita. Questo è possibile grazie all'azionamento pneumatico controllato elettricamente delle frizioni dei veicoli commerciali. La tecnologia di cambiata intelligente assicura una guida fluida e sicura, mentre la funzione di innesto parziale offre un processo di avvio più preciso. Ad esempio, l'avvio graduale e le manovre in spazi ristretti o in rampa di carico diventano più semplici, facilitando il lavoro del conducente.

In questi sistemi, un attuatore a controllo elettronico sostituisce il pedale della frizione in un veicolo commerciale. Sensori integrati nelle interfacce del veicolo trasmettono continuamente informazioni alla centralina (ECU), monitorando la posizione della frizione, l'azionamento del cambio da parte del conducente e le condizioni di guida attuali. L'attuatore è quindi responsabile di convertire i segnali della ECU in azioni, azionando la frizione in modo ottimale.

Knorr-Bremse, ad esempio, ha venduto negli ultimi 20 anni oltre 1,6 milioni di attuatori frizione elettropneumatici. La loro seconda generazione di attuatori frizione, disponibile dal 2015, è completamente intercambiabile con la versione precedente e copre un'ampia gamma di applicazioni.

Sistemi Semi-Idraulici e Idraulici Completi

• Sistema "semi-idraulico": È costituito da un trasmettitore (CMC), un tubo flessibile e un ricevitore (CRC). In questo sistema, il braccio del pedale della frizione aziona un pistone nel CMC, che fa passare il fluido idraulico attraverso un tubo al CRC, dove un altro pistone aziona il meccanismo di disinnesto della frizione. Ogni volta che un veicolo è dotato di un CRC, l'interfaccia tra il sistema idraulico e la frizione avviene tramite una forcella della frizione e un cuscinetto reggispinta. Il CRC è generalmente più facile e veloce da sostituire in quanto si trova all'esterno della scatola del cambio, non richiedendo la rimozione del riduttore.
• Sistema "idraulico full": Questo sistema utilizza sia il CMC che il CSC (Concentric Slave Cylinder). Il cuscinetto reggispinta idraulico (CSC) è montato direttamente sul cambio. Avendo un numero ridotto di componenti rispetto ai sistemi tradizionali, questo sistema è meno soggetto a vibrazioni e strappi in fase di avviamento.

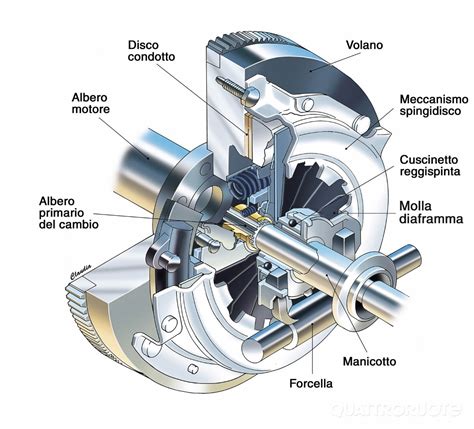

Il Cuscinetto Reggispinta Idraulico (CSC)

Il cuscinetto reggispinta è un componente cruciale nel sistema frizione. La coppia trasmessa da una frizione dipende direttamente dalla forza che la molla a diaframma può caricare sul disco frizione in opposizione al volano. Il guidatore deve quindi essere in grado di fornire la stessa forza per disinnestare la frizione. Un progetto che utilizza cavi di comando moltiplica la forza sul pedale tramite la leva della forcella della frizione, riducendo lo sforzo necessario.

I cuscinetti reggispinta sono autocentranti e possono essere regolati radialmente di circa 1,5 mm, compensando le tolleranze di allineamento tra la molla a diaframma e la sua superficie di contatto con il cuscinetto. Grazie al precarico, il cuscinetto rimane sempre a contatto con la molla a diaframma e la sua velocità è sempre pari a quella della frizione.

Nel sistema idraulico, il cuscinetto reggispinta idraulico deve essere montato direttamente sul cambio. Questo sistema è complesso e i suoi componenti non sono riparabili individualmente. Spesso è difficile valutare un danno senza smontare l'intero componente.

Note Importanti per l'Uso e il Montaggio del CSC

• È fondamentale seguire le istruzioni per l'installazione e l'uso fornite dal produttore del veicolo, nonché le avvertenze di sicurezza.
• Tutti gli interventi devono essere eseguiti da personale professionale qualificato.
• Depositi di sporco all'esterno della guida del pistone del reggispinta idraulico possono compromettere il labbro di tenuta, poiché la superficie di scorrimento è esposta ai detriti durante la fase di compressione del pistone.
• I danni al reggispinta idraulico sono spesso causati da errori di montaggio. Ad esempio, il pedale della frizione non deve essere azionato quando si smonta la frizione e il cambio con un circuito idraulico chiuso; se ciò accade, il pistone del reggispinta idraulico viene spinto eccessivamente in avanti.
• Il metodo di fissaggio dello spingidisco al volano influisce significativamente sulle caratteristiche funzionali del sistema frizione, specialmente per quelli con regolazione automatica, e sulle prestazioni e durata del CSC (carichi e altezza).
• Attenzione: errori di montaggio danneggiano il CSC e invalidano la garanzia.
  • Extra corsa: Un errore di montaggio o uno sfiato del sistema possono causare un'extra corsa del CSC.
  • Liquido non corretto: L'impianto idraulico della frizione deve essere riempito esclusivamente con liquido idoneo. L'utilizzo di olio minerale, se non specificatamente previsto dal produttore, è controindicato.
  • Contaminazione: La contaminazione sull'albero, derivante da operazioni di smontaggio e rimontaggio, può causare occasionali perdite a causa dell'accumulo di sporcizia sul lato cambio o sull'O-Ring di tenuta dell'alloggiamento della campana.

Considerazioni sulla Sostituzione dei Componenti

In caso di problemi con il pedale della frizione che inizia a staccare sempre più in basso, o un funzionamento irregolare, è spesso consigliabile sostituire sia la pompa master che la slave (o ripetitore). Alcuni suggeriscono di optare per ricambi OEM (Original Equipment Manufacturer), anche se la spesa iniziale può essere maggiore. Se si sostituisce solo un componente, il perfetto funzionamento di quello nuovo può inesorabilmente portare al peggioramento di quello vecchio, causando continue problematiche all'impianto.

La sostituzione del cilindro slave è spesso considerata semplice, richiedendo solitamente solo la rimozione di due viti. È importante prestare attenzione a non perdere l'astina spingidisco che agisce sulla forcella durante la rimozione del vecchio componente. Per la slave, specialmente se di materiali meno nobili, alcuni consigliano di cambiare i gommini con un apposito kit e fare un mini-alesaggio con un alesatore piccolo e olio, anche se il risparmio di tempo rispetto a un pezzo nuovo è di soli circa 15 minuti. Per la pompa master, la sostituzione con un nuovo componente è generalmente più indicata.

Il tubo flessibile, un altro componente del sistema idraulico, non è la prima preoccupazione per la manutenzione e la sostituzione, ma è comunque un elemento da considerare in caso di problemi persistenti o dopo molti anni di utilizzo.
