La Fiat Panda, un vero e proprio simbolo delle city car italiane, ha conquistato un vasto pubblico grazie alla sua innegabile praticità, alla sua notevole versatilità e ai costi di gestione contenuti. Tra le varie motorizzazioni che hanno equipaggiato questo modello, il motore 1.2 Fire benzina si distingue per la sua robustezza e affidabilità, con la capacità di superare agevolmente i 200.000 km se sottoposto a una manutenzione adeguata. Parallelamente, il propulsore 1.3 Multijet diesel, pur potendo raggiungere traguardi ancora più elevati, fino a 300.000 km, esige una cura più meticolosa e comporta costi di riparazione tendenzialmente superiori.
Tuttavia, quando si parla di motorizzazioni turbo, come il TwinAir, un componente assume un'importanza cruciale per il corretto funzionamento e le prestazioni del motore: l'attuatore della wastegate. Questo elemento è fondamentale per regolare la pressione generata dal turbocompressore, garantendo che il motore eroghi la potenza desiderata senza incorrere in danni.
Cos'è la Wastegate e Come Funziona

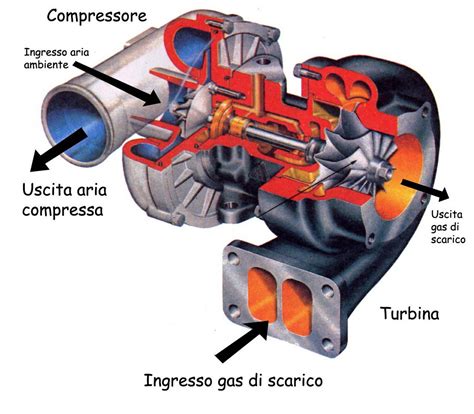

La wastegate, traducibile come "valvola di sfogo", è un componente essenziale del sistema di sovralimentazione di un motore turbo. La sua funzione principale è quella di controllare la quantità di gas di scarico che bypassa la turbina. In parole semplici, quando la pressione del turbo raggiunge un livello prestabilito, la wastegate si apre per deviare una parte dei gas di scarico direttamente verso il sistema di scarico, impedendo così alla turbina di girare più velocemente e, di conseguenza, di generare una pressione eccessiva.
Sul motore TwinAir della Fiat Panda, la wastegate è di tipo pneumatico. Questo significa che il suo movimento è comandato da un attuatore che utilizza il vuoto. All'interno dell'attuatore è presente una membrana: quando viene applicato vuoto, la membrana si sposta, agendo su un'asta collegata a una valvola. Questo vuoto, a sua volta, è gestito da un solenoide elettronico, un componente elettrico che riceve segnali dalla centralina motore (ECU). La ECU, analizzando i vari parametri del motore (come il regime, il carico e la pressione del turbo), decide quando e quanto vuoto inviare al solenoide, e di conseguenza all'attuatore della wastegate, per regolare la pressione del turbo in modo ottimale.
In termini tecnici, la wastegate è una valvola di bypass posizionata sul lato di scarico del turbocompressore. L'attuatore che la comanda è dotato di una membrana interna e viene azionato tramite vuoto, il cui livello è finemente regolato da un solenoide elettronico controllato direttamente dalla ECU. Per verificarne il corretto funzionamento, si possono effettuare diversi controlli: la resistenza elettrica del solenoide dovrebbe attestarsi tra i 20 e i 40 Ohm. È inoltre possibile effettuare un test del vuoto sull'attuatore e monitorare i parametri di pressione del turbo (boost) in tempo reale durante la guida. Procedure diagnostiche specifiche, spesso descritte in flowchart per codici di errore come P0243, P0244 e P0245, possono aiutare a identificare anomalie.
Problemi Comuni dell'Attuatore Wastegate sul TwinAir
Uno dei problemi più frequenti riscontrati sui motori TwinAir, in particolare su quelli che hanno percorso un numero elevato di chilometri o che sono stati utilizzati prevalentemente in ambito urbano, riguarda il blocco meccanico della wastegate. Questo blocco è spesso causato dall'accumulo di depositi carboniosi.
Depositi Carboniosi: Durante la combustione, specialmente in condizioni di guida urbana con frequenti accelerazioni e decelerazioni a bassi regimi, si possono formare depositi carboniosi. Questi residui finiscono per accumularsi su diverse parti del motore, inclusa l'asta della wastegate. Con il tempo, i depositi carboniosi possono incrostare l'asta, limitandone o impedendone il libero movimento. Questo fenomeno è particolarmente accentuato sul TwinAir a causa delle sue dimensioni compatte e delle elevate temperature di esercizio che il turbo raggiunge.
Sintomi di un Problema alla Wastegate
I sintomi di un malfunzionamento della wastegate possono variare a seconda che la valvola si trovi bloccata in posizione aperta o chiusa.
Wastegate Bloccata Aperta:Se la wastegate rimane bloccata in posizione aperta, i gas di scarico bypassano continuamente la turbina. Questo comporta una riduzione significativa della pressione del turbo. L'auto risponde in modo fiacco alle accelerazioni, dando la sensazione di essere "senza potenza". Sebbene questa condizione non sia immediatamente pericolosa per il motore nel breve termine, le prestazioni ridotte rendono la guida frustrante e, con il tempo, potrebbero esserci implicazioni negative sul consumo di carburante e sull'usura di altri componenti a causa del minor rendimento del motore.
Wastegate Bloccata Chiusa:Al contrario, se la wastegate si blocca in posizione chiusa, la turbina continuerà ad accelerare senza controllo, generando una pressione del turbo eccessivamente elevata. Questo scenario è decisamente più pericoloso. La sovrapressione può causare danni gravi e rapidi al turbocompressore stesso e, nei casi più critici, anche al motore. Il rischio di rottura del turbo o di altre componenti meccaniche aumenta esponenzialmente con la guida prolungata in queste condizioni.
spiegazione wastegate e n75 turbo k04
Come Diagnosticare un Problema alla Wastegate
La diagnosi di un problema alla wastegate può essere effettuata attraverso una serie di passaggi che non richiedono necessariamente attrezzature professionali complesse, sebbene una diagnosi computerizzata possa fornire indicazioni preziose.
Test Manuale sull'Asta: Con il motore freddo e spento, è possibile individuare l'asta della wastegate sul corpo del turbo, solitamente sul lato di scarico. È necessario spingere manualmente l'asta con un dito. Dovrebbe presentare una leggera resistenza elastica, dovuta alla molla interna, e muoversi di circa 2-4 mm. Dopo averla spinta, l'asta dovrebbe tornare autonomamente alla sua posizione di riposo. Se l'asta è dura da muovere, bloccata, o non ritorna in posizione, è un forte indicatore di un problema legato ai depositi carboniosi o a un malfunzionamento meccanico.
Verifica dei Tubi del Vuoto: Staccare il tubetto del vuoto dall'attuatore della wastegate. Successivamente, è possibile applicare manualmente del vuoto utilizzando una pompa da banco specifica. Osservando l'asta, questa dovrebbe muoversi in modo proporzionale alla pressione del vuoto applicata. Se l'asta non si muove nonostante l'applicazione di un vuoto corretto, ciò potrebbe indicare una rottura della membrana interna dell'attuatore.

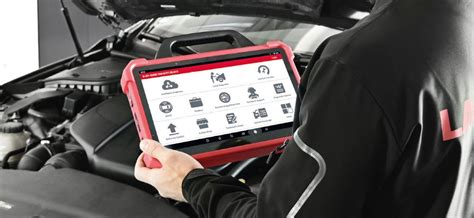

Monitoraggio della Pressione del Turbo (Boost): Durante la guida, è possibile monitorare la pressione del turbo comandata dalla ECU rispetto alla pressione effettivamente generata. Questo si può fare utilizzando uno strumento di diagnostica OBD-II collegato a un'app o a un display dedicato. Se la pressione effettiva è costantemente inferiore a quella comandata, è probabile che la wastegate sia bloccata in posizione aperta. Al contrario, se la pressione effettiva è costantemente superiore a quella comandata, la wastegate potrebbe essere bloccata in posizione chiusa.
Analisi dei Codici di Errore (DTC): La centralina motore può registrare codici di errore (DTC) in caso di anomalie nel sistema di controllo della sovralimentazione. Il codice P0244, ad esempio, indica un'anomalia nel segnale di controllo del solenoide della wastegate. È importante notare che un problema meccanico alla wastegate (come un blocco fisico) può generare questo codice, ma il codice può anche manifestarsi a causa di un problema puramente elettrico al solenoide, anche senza un blocco meccanico. Viceversa, una wastegate bloccata fisicamente potrebbe non generare alcun codice DTC.
Soluzioni e Manutenzione Preventiva
Fortunatamente, nella maggior parte dei casi, il blocco della wastegate sul motore TwinAir è risolvibile senza la necessità di sostituire l'intero turbocompressore, una riparazione che sarebbe certamente molto costosa.
Pulizia dei Depositi Carboniosi: Se il problema è dovuto all'accumulo di depositi carboniosi sull'asta, la soluzione più efficace è una pulizia approfondita. Esistono prodotti specifici per la pulizia degli iniettori e delle valvole che possono aiutare a rimuovere questi depositi anche dal condotto di aspirazione e dalle valvole, contribuendo indirettamente a mantenere pulita anche l'asta della wastegate. In alcuni casi, potrebbe essere necessario un intervento più diretto per pulire manualmente l'asta.
Manutenzione dell'Olio: L'utilizzo di olio motore di alta qualità, con le specifiche corrette per il motore TwinAir, e il suo regolare cambio, con intervalli anticipati rispetto a quelli consigliati dal costruttore, può contribuire a ridurre la formazione di depositi carboniosi che si accumulano sull'asta della wastegate.
Stile di Guida: Percorrere regolarmente, ogni tanto, tratti extraurbani a regimi medio-alti (per circa 20-30 minuti) può aiutare a "bruciare" i depositi carboniosi che tendono a formarsi, mantenendo così più pulito il sistema di scarico e i componenti associati come la wastegate.
Verifica dei Componenti Elettrici: Se la diagnosi indica un problema elettrico al solenoide della wastegate (come nel caso del codice P0244), potrebbe essere necessario controllare il cablaggio e il solenoide stesso, e procedere alla sua eventuale sostituzione.
La procedura corretta per affrontare un sospetto problema alla wastegate dovrebbe quindi seguire una logica precisa: iniziare con un test manuale sull'asta, verificare l'integrità dei tubi del vuoto e la funzionalità dell'attuatore, e solo in ultima istanza valutare la sostituzione del turbo o di sue parti.
È importante distinguere tra problemi correlati ma non identici. Ad esempio, un codice DTC P0244 indica un'anomalia nel segnale di controllo del solenoide wastegate, che può manifestarsi anche senza un blocco meccanico. La wastegate bloccata, invece, è un problema fisico che può generare P0244, ma può anche verificarsi in assenza di codici di errore.
L'Attuatore Turbina: Un Componente Chiave
In generale, l'attuatore della turbina è un componente fondamentale per tutti i motori turbo, sia diesel che benzina. Il suo compito è regolare la pressione generata dal turbo, sia agendo sulla geometria variabile della turbina (se presente) sia controllando la valvola wastegate. Riconoscere i sintomi di un malfunzionamento dell'attuatore, come una sensibile perdita di potenza soprattutto in accelerazione, permette di intervenire in modo mirato, evitando costose sostituzioni dell'intera turbina quando il problema risiede invece nel solo attuatore.
Un altro problema che può manifestarsi, sebbene non direttamente correlato alla wastegate, riguarda il sistema di ventilazione interna dell'abitacolo. In alcuni casi, si può notare che l'aria esce solo dalle bocchette con direzione verso il viso, anche quando si seleziona la modalità per i piedi o per il parabrezza. Questo sintomo può essere causato da problemi al sistema di controllo delle bocchette d'aria, che a sua volta è gestito da attuatori e motorini elettrici. Il controllo dei fusibili relativi al sistema di climatizzazione è un primo passo per escludere problemi elettrici semplici. La diagnosi elettronica può poi rivelare se è possibile comandare separatamente questi attuatori dalla pulsantiera o tramite test specifici, permettendo di isolare il componente difettoso. L'acquisto di un programma di diagnosi, come il M.E.S. (Multi-Ecu-Scan), può consentire di effettuare queste verifiche in autonomia.
