Attuatori nell'Industria Automobilistica: Funzionamento e Applicazioni

L'industria automobilistica, in costante evoluzione, si affida a una moltitudine di componenti avanzati per garantire efficienza, sicurezza e comfort. Tra questi, gli attuatori svolgono un ruolo fondamentale, trasformando segnali di controllo in movimento meccanico per eseguire una vasta gamma di funzioni. Un attuatore è, in sostanza, un dispositivo che converte l'energia in movimento, e nell'ambito automobilistico, la loro presenza è pervasiva, dalla gestione del carburatore alla movimentazione dei fari, influenzando ogni aspetto della dinamica e dell'interazione del veicolo.

Che cos'è un attuatore?

Un attuatore è un componente meccanico o elettromeccanico progettato per produrre un movimento meccanico a partire da un segnale di controllo. Questo segnale può essere elettrico, idraulico o pneumatico, e la sua conversione in movimento è ciò che permette agli attuatori di svolgere un'ampia varietà di compiti. Sono ampiamente utilizzati in molti settori, come la robotica, la produzione, l'automotive, l'aerospaziale e i sistemi di riscaldamento e raffreddamento negli edifici, dimostrando la loro versatilità e importanza.

Tipi di Attuatori: Una Classificazione Energetica

Gli attuatori sono disponibili in diversi tipi, a seconda della fonte di energia e del meccanismo utilizzato per il movimento. Questa classificazione basata sull'energia è fondamentale per comprenderne le applicazioni e i limiti.

Attuatori Elettrici

Gli attuatori elettrici utilizzano l'energia elettrica per generare movimento. Questi dispositivi sono tipicamente costituiti da un motore collegato a un meccanismo che traduce il moto rotativo del motore in un movimento lineare o rotatorio desiderato.

Come Funzionano:

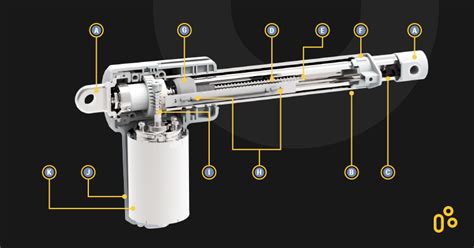

Gli attuatori elettrici sono costituiti da una vite, un accoppiatore e un motore. La vite gira e muove un dado, che fa spostare la biella o il carrello del carico. Gli attuatori elettrici tendono a fornire un controllo preciso del movimento, poiché possono essere facilmente comandati variando il voltaggio o la corrente fornita al motore. Questo li rende particolarmente adatti per applicazioni che richiedono un posizionamento preciso, come la robotica, l'automazione e l'elettronica. Possono utilizzare vari tipi di motori, tra cui motori a corrente continua (CC) con o senza spazzole (BLDC), motori a induzione o motori passo-passo, ognuno con le sue caratteristiche specifiche. Ad esempio, dove sono richieste velocità e forza tralasciando la risoluzione, il motore a induzione si presta (valvole per raffineria); viceversa, dove la precisione è fondamentale (strumenti diagnostici da laboratorio, movimentazione di laser o ottiche), il motore passo-passo è più adatto.

Vantaggi e Svantaggi:

Gli attuatori elettrici sono generalmente più puliti e più ecologici, poiché non richiedono fluido idraulico. Tuttavia, possono presentare limitazioni in termini di forza massima erogata rispetto agli attuatori idraulici.

Attuatori Idraulici

Gli attuatori idraulici utilizzano fluido pressurizzato, solitamente olio, per generare movimento. Sono noti per le loro elevate capacità di erogazione della forza.

Come Funzionano:

Tipicamente, gli attuatori idraulici sono costituiti da un cilindro cavo in cui è inserito un pistone. Fornendo una pressione al pistone, questo eserciterà una forza capace di spostare un oggetto esterno. Essendo i liquidi delle sostanze incomprimibili, permettono all'attuatore una buona precisione nel movimento. Un attuatore idraulico utilizza fluido pressurizzato, tipicamente olio, per generare movimento, offrendo un'elevata forza e un comando preciso per applicazioni di moto lineare. Sono in grado di generare forze elevate e possono fornire una forza o una coppia costante durante tutto il movimento.

Vantaggi e Svantaggi:

Gli attuatori idraulici sono spesso utilizzati in applicazioni che richiedono forze elevate, come attrezzature per l'edilizia, macchinari pesanti e presse industriali. Tuttavia, richiedono fluido idraulico, che deve essere contenuto, monitorato e talvolta sostituito, e ciò comporta requisiti di manutenzione più complessi.

Attuatori Pneumatici

Gli attuatori pneumatici utilizzano aria compressa per generare movimento. Sono dispositivi che convertono l’energia dell’aria o del gas compressi in un movimento meccanico che regola uno o più elementi di controllo finale.

Come Funzionano:

Un attuatore pneumatico lineare utilizza una forza di compressione esterna, come aria o gas compressi, per spostare un pistone all’interno di un cilindro cavo e creare pressione. Un attuatore pneumatico rotante è un cilindro pneumatico utilizzato per fornire una rotazione o un movimento angolare, consentendo una corsa in un movimento oscillante attraverso un angolo definito. In termini di funzionalità, l’attuatore pneumatico è considerato altamente affidabile grazie soprattutto all’elevato controllo che può essere mantenuto sulla conversione del gas in energia.

Vantaggi e Svantaggi:

Gli attuatori pneumatici hanno costi iniziali inferiori rispetto a quelli elettrici. Possono fornire forza e velocità di movimento elevate se utilizzati in applicazioni di controllo del movimento lineare. Inoltre, non risentono di problemi di surriscaldamento anche se impiegati in applicazioni caratterizzate da utilizzo intensivo. Sono il dispositivo più idoneo per l’utilizzo in applicazioni in cui l’igiene è essenziale, poiché l’aria compressa è priva di sostanze chimiche nocive e quindi protegge l’applicazione dalla contaminazione. Sono utilizzati in un'ampia varietà di applicazioni, tra cui macchinari per l’imballaggio e la produzione, macchine per il settore farmaceutico, la lavorazione del legno e della plastica, l’iniezione della gomma, la lavorazione del vetro, e nel campo dei mezzi di trasporto come le applicazioni ferroviarie e aeronautiche.

Attuatori Lineari e Rotativi: Il Tipo di Movimento

Oltre alla fonte di energia, gli attuatori possono essere classificati in base al tipo di movimento che generano: lineare o rotatorio.

Attuatori Lineari

Un attuatore lineare è un attuatore che crea il movimento lungo una linea dritta, in contrasto con il moto rotativo di un motore elettrico convenzionale. L'attuatore lineare è usato nel campo dell'automazione, nell'automotive (gestione carburatore, movimentazione fari), nelle periferiche dei computer (disk driver e stampanti), nelle valvole ed in altri campi d'impiego dove è previsto un movimento lineare. Lavorano tipicamente traducendo un moto rotativo in lineare.

Meccanismi di Funzionamento degli Attuatori Lineari:

• Vite/Chiocciola: Ruotando la vite, la chiocciola si muove linearmente eseguendo lo spostamento. Questo è un meccanismo comune nei dispositivi più semplici, costituiti da un motore collegato alla madrevite su cui scorre una chiocciola. In alcuni casi è presente un dispositivo antirotazione che permette alla chiocciola solo lo spostamento lineare e non rotativo. La chiocciola viene poi ancorata al dispositivo da far traslare rendendo efficace il sistema.
• Ruota Dentata e Asse Lineare: Ruotando la ruota, l'asse esegue un movimento lineare.

La forza e la precisione del movimento dipendono dal tipo di collegamento e dal rendimento del sistema. Ad esempio, una vite con passo più lungo sarà più veloce e con rendimenti migliori, ma perderà in risoluzione e forza. A seconda del profilo della camma si può ottenere una forza ed un profilo di spostamento diverso. Un attuatore lineare è comunemente utilizzato in applicazioni in cui è richiesto un moto lineare, come sollevare, spingere, tirare o posizionare oggetti lungo un percorso diritto. È vantaggioso per le applicazioni che richiedono un posizionamento e un comando lineari precisi. Tuttavia, a seconda del design specifico e del meccanismo utilizzato, un attuatore lineare può avere limitazioni in termini di lunghezza corsa e forza erogata.

Attuatori Lineari nell'Automotive:

Nell'industria automobilistica, gli attuatori lineari sono fondamentali per funzioni quali la regolazione dei sedili, l'apertura e la chiusura dei finestrini, la movimentazione dei fari adattivi e il controllo di determinate valvole nel motore. Sono impiegati per la gestione del carburatore e in molti altri contesti dove è previsto un movimento lineare.

Attuatori Rotativi

Al contrario, gli attuatori rotativi ruotano gli oggetti attorno a un asse, ad esempio aprendo e chiudendo una valvola. Un attuatore rotativo produce un movimento rotatorio, ossia ruota gli oggetti intorno a un asse. Un attuatore rotativo può presentare limitazioni in termini di intervallo di rotazione e coppia erogata, a seconda del design specifico e del meccanismo utilizzato.

Attuatori Rotativi nell'Automotive:

Nel contesto automobilistico, gli attuatori rotativi sono cruciali per la gestione di valvole nel sistema di alimentazione o scarico, il controllo delle farfalle, la regolazione degli specchietti retrovisori elettrici e in molti sistemi di cambio automatico.

Scelta dell'Attuatore: Fattori Determinanti

La scelta dell'attuatore giusto per le tue esigenze richiede la considerazione di diversi fattori. La scelta tra attuatore lineare o attuatore rotativo, e tra i diversi tipi energetici, dipende dai requisiti specifici dell'applicazione.

Fattori da Considerare:

• Tipo di Movimento: Lineare o rotatorio.
• Requisiti di Forza/Coppia: Quanto movimento o forza è necessario generare?
• Precisione: Il grado di accuratezza nel posizionamento o nella velocità del movimento.
• Velocità: La velocità con cui l'attuatore deve operare.
• Vincoli di Spazio: Quanto spazio è disponibile per l'installazione? Pur essendo possibile realizzare attuatori lineari molto piccoli (da impiegare ad esempio in piccole applicazioni ad uso domestico) potrebbe non essere conveniente realizzare un dispositivo con dimensioni tanto contenute.
• Ambiente Operativo: Presenza di polvere, umidità, temperature estreme o contaminanti.
• Costo: Costi iniziali e di manutenzione. Gli attuatori pneumatici hanno costi iniziali inferiori rispetto a quelli elettrici.
• Manutenzione: Requisiti e complessità della manutenzione. Gli attuatori idraulici richiedono una manutenzione più complessa a causa della gestione del fluido.
• Efficienza Energetica: Il consumo energetico dell'attuatore.
• Controllo: La facilità e la precisione con cui l'attuatore può essere controllato.

Attuatori e Martinetti: Una Distinzione Importante

A proposito di movimento lineare, è il caso di sottolineare la differenza tra attuatori e martinetti. Solitamente, i martinetti lavorano in asse fisso, cioè, la cassa del dispositivo stesso è fissata e bloccata alla struttura portante del macchinario. Gli attuatori, invece, possono avere una maggiore flessibilità di installazione e movimento. In modo analogo, anziché parlare di forza o coppia di rotazione si userà il termine spinta, che in termini generici si riferisce ad entrambi i sensi del moto lineare (spinta e tiro).

Esempi di Attuatori di Riferimento nel Settore

Nel mercato esistono diversi produttori specializzati nella realizzazione di attuatori. LINAK è un noto produttore di attuatori lineari elettrici, che offre un'ampia gamma di prodotti noti per la loro qualità, affidabilità e versatilità. LINAK offre una vasta gamma di attuatori lineari elettrici adatti a varie applicazioni e requisiti. Gli attuatori lineari LINAK sono progettati per fornire un moto lineare fluido e preciso, consentendo un posizionamento e un comando accurati. LINAK offre opzioni di personalizzazione per soddisfare specifiche esigenze applicative. Molti attuatori lineari LINAK sono dotati di una robusta protezione contro fattori ambientali come polvere, umidità e fluttuazioni di temperatura.

In modo analogo, Mec Fluid 2 produce una vasta gamma di attuatori pneumatici a supporto delle diverse esigenze di configurazione e secondo standard ampiamente adottati o internazionali (ISO). Gli attuatori pneumatici Mec Fluid 2 di più comune utilizzo adottano un trattamento superficiale, ossia verniciatura poliuretanica a polveri, che garantisce alta resistenza alla corrosione.

Attuatori nell'Automotive: Applicazioni Specifice

Nel settore automobilistico, gli attuatori sono onnipresenti e svolgono un ruolo cruciale in numerosi sistemi.

Controllo del Motore e Trasmissione

• Valvole a Farfalla Elettroniche (ETC): Attuatori elettrici controllano l'apertura della valvola a farfalla, regolando il flusso d'aria nel motore in base agli input del conducente e del sistema di gestione del motore.
• Attuatori della Fasatura Variabile delle Valvole (VVT): Sistemi idraulici o elettrici modificano la fasatura delle valvole di aspirazione e scarico per ottimizzare le prestazioni del motore, il consumo di carburante e le emissioni in diverse condizioni di funzionamento.
• Attuatori del Cambio Automatico: Attuatori elettroidraulici o elettrici gestiscono l'innesto delle marce e il blocco del convertitore di coppia nelle trasmissioni automatiche, garantendo cambi di marcia fluidi e precisi.
• Controllo del Turbocompressore: Attuatori pneumatici o elettrici regolano la geometria variabile dei turbocompressori o la valvola wastegate per controllare la pressione di sovralimentazione e ottimizzare la risposta del motore.

Sistemi di Sicurezza Attiva e Passiva

• Frenata di Emergenza Automatica (AEB): Attuatori idraulici o elettrici nel sistema frenante applicano automaticamente i freni per prevenire o mitigare collisioni.
• Controllo di Stabilità Elettronico (ESC) e Controllo della Trazione (TCS): Attuatori idraulici modulano la pressione dei freni sulle singole ruote e/o riducono la potenza del motore per mantenere il controllo del veicolo in situazioni di perdita di aderenza.
• Pretensionatori delle Cinture di Sicurezza: Attuatori pirotecnici o elettrici tendono rapidamente le cinture di sicurezza in caso di collisione per trattenere saldamente gli occupanti.
• Dispiegamento degli Airbag: Attuatori pirotecnici innescano il gonfiaggio degli airbag in caso di impatto, fornendo protezione agli occupanti.
• Sistemi di Guida Autonoma: Attuatori avanzati per lo sterzo, la frenata e l'accelerazione sono componenti critici nei veicoli a guida autonoma, consentendo al veicolo di eseguire manovre senza intervento umano.

Comfort e Convenienza

• Regolazione Sedili Elettrici: Attuatori lineari elettrici controllano il movimento avanti/indietro, su/giù e l'inclinazione dello schienale dei sedili.
• Alzacristalli Elettrici: Attuatori elettrici consentono l'apertura e la chiusura automatica dei finestrini.
• Tergicristalli: Attuatori elettrici con meccanismi rotativi e lineari muovono le spazzole tergicristallo sul parabrezza.
• Specchietti Retrovisori Elettrici: Attuatori elettrici regolano l'orientamento degli specchietti esterni.
• Portellone Posteriore Elettrico: Attuatori elettrici o idraulici aprono e chiudono automaticamente il portellone posteriore.
• Sistema di Controllo Climatizzazione: Attuatori elettrici o pneumatici controllano le valvole e le alette per dirigere il flusso d'aria e regolare la temperatura nell'abitacolo.
• Fari Adattivi e Regolazione dell'Altezza: Attuatori elettrici regolano l'orientamento e l'altezza dei fari per ottimizzare l'illuminazione della strada in base alla velocità, all'angolo di sterzo e al carico del veicolo.

Sistemi del Telaio

• Sospensioni Attive: Attuatori elettroidraulici o elettromagnetici modificano la rigidità e l'altezza delle sospensioni per migliorare il comfort di marcia e la maneggevolezza.
• Sterzo Elettrico (EPS): Attuatori elettrici forniscono assistenza al guidatore, riducendo lo sforzo richiesto per ruotare il volante.
• Barre Antirollio Attive: Attuatori idraulici o elettrici modificano la resistenza delle barre antirollio per contrastare il rollio del veicolo in curva.

La Precisione come Vantaggio Competitivo

La precisione nel movimento è un fattore cruciale per molti attuatori, specialmente nell'industria automobilistica. Gli attuatori elettrici, in particolare, sono apprezzati per la loro capacità di controllo fine del movimento. La possibilità di variare il voltaggio o la corrente fornita al motore consente una modulazione accurata, essenziale per applicazioni come la robotica e l'automazione. Analogamente, gli attuatori idraulici, sebbene più complessi nella gestione del fluido, offrono una precisione notevole grazie all'incomprimibilità dei liquidi, permettendo movimenti controllati e potenti. La forza e la precisione del movimento dipendono dal tipo di collegamento e dal rendimento del sistema. Ad esempio una vite con passo più lungo sarà più veloce e con rendimenti migliori ma perderà in risoluzione e forza.

Considerazioni Ambientali e di Manutenzione

La crescente attenzione all'ambiente ha portato a privilegiare soluzioni più pulite. Gli attuatori elettrici, non richiedendo fluidi idraulici o aria compressa, sono generalmente considerati più ecologici. Gli attuatori pneumatici, pur utilizzando aria, che è "pulita" nel senso che non contamina con fluidi chimici nocivi, richiedono comunque un sistema di compressione dell'aria. Gli attuatori idraulici, d'altra parte, comportano requisiti di manutenzione più complessi a causa della necessità di contenere, monitorare e occasionalmente sostituire il fluido idraulico. Questo aspetto è vitale per l'industria automobilistica, dove l'affidabilità a lungo termine e i costi di manutenzione sono fattori determinanti.

Sviluppi Futuri

L'evoluzione degli attuatori nell'industria automobilistica è strettamente legata ai progressi nelle tecnologie dei materiali, nell'elettronica di controllo e nell'intelligenza artificiale. Si prevede un aumento dell'integrazione di attuatori "smart" con capacità di autodiagnosi e connettività, fondamentali per i veicoli del futuro. La ricerca si concentra anche sulla miniaturizzazione, l'efficienza energetica e la riduzione del peso, tutte caratteristiche desiderabili per migliorare le prestazioni e l'autonomia dei veicoli elettrici e ibridi. L'obiettivo è realizzare sistemi sempre più integrati, affidabili e adattabili alle diverse condizioni di guida e alle esigenze degli utenti, proseguendo la strada verso una mobilità sempre più autonoma, sicura e sostenibile.
