La manutenzione e la riparazione delle trasmissioni rappresentano un aspetto cruciale per la longevità e l'efficienza dei veicoli moderni. Sebbene l'argomento specifico possa riguardare la sostituzione di un ingranaggio della quinta marcia su un'Audi A3 1.9 TDI 105 CV, è fondamentale comprendere il contesto più ampio delle trasmissioni utilizzate dal Gruppo Volkswagen, in particolare i cambi automatici e robotizzati come il DSG, che equipaggiano un'ampia gamma di modelli, inclusa l'Audi A3. Questi sistemi, pur offrendo notevoli vantaggi in termini di comfort e prestazioni, richiedono una manutenzione specifica e possono presentare problematiche complesse.
Il Cambio DSG a 7 Marce: Funzionamento e Peculiarità
Il cambio DSG a 7 marce del Gruppo Volkswagen ha rivoluzionato il mercato automobilistico grazie alla sua versatilità ed efficienza, equipaggiando numerose vetture tra cui Volkswagen Golf, Passat, Polo e Touran, Skoda Fabia, Seat Leon e Audi A3. Questo tipo di trasmissione, robotizzata, è disponibile in versioni a sei o sette rapporti e combina il comfort di un cambio puramente automatico con la sportività e la velocità di innesto marce di un cambio sequenziale, pur mantenendo le dimensioni di una trasmissione manuale.

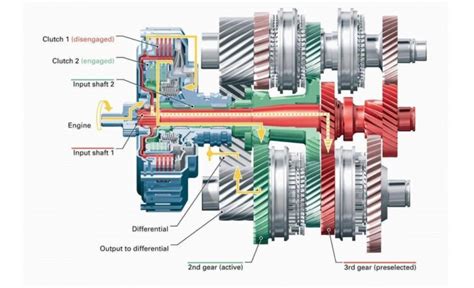

Il cuore del cambio DSG a 7 marce è costituito da due alberi d'ingresso, denominati 1 e 2, che sono solidali alle frizioni K1 e K2. Questi alberi sono coassiali e sono inseriti l'uno nell'altro. Uno dei due alberi è responsabile dell'innesto dei rapporti pari, mentre l'altro si occupa dei rapporti dispari. Il moto rotatorio viene trasferito al cambio attraverso questi due alberi, che diventano alternativamente solidali all'albero motore quando una delle due frizioni viene innestata. Attraverso gli alberi d'ingresso, la potenza viene trasferita agli alberi di uscita, che a loro volta ingranano sul differenziale. È importante notare che, a differenza del DSG a sei rapporti, dove le frizioni sono a bagno d'olio, nel DSG a sette marce le frizioni sono a secco.
Come si guida il cambio automatico DSG Volkswagen
La Centralina Meccatronica: Il Cervello del Cambio DSG
Il componente chiave che orchestra l'intero funzionamento del cambio DSG è la centralina meccatronica. Questo sistema integrato comprende elettrovalvole ed elettronica che gestiscono tutte le operazioni della trasmissione, permettendo l'innesto delle frizioni e la movimentazione dei rapporti. Indipendentemente dalla versione del cambio, la centralina opera con olio idraulico. Nel DSG a sei rapporti, lo stesso olio lubrifica la meccanica e raffredda le frizioni. Al contrario, nel DSG a sette marce, esiste un olio dedicato e distinto per la centralina, separato da quello che lubrifica gli ingranaggi.
Manutenzione del Cambio Automatico: Oltre il Semplice Scarico dell'Olio

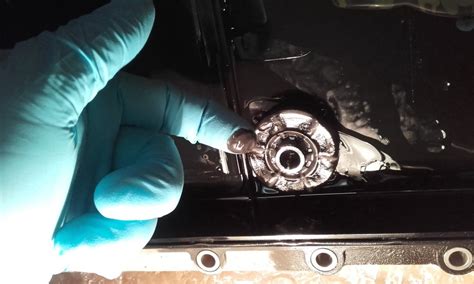

Un esempio significativo delle sfide legate alla manutenzione dei cambi automatici, applicabile anche a veicoli come l'Audi A3 con DSG, è illustrato dal caso di un'Audi Q5 con poco più di 100.000 chilometri. Anche se l'olio scaricato dal tappo può apparire pulito, questo non è un indicatore affidabile dello stato complessivo della trasmissione. È stato notato come, una volta rimossa la coppa, si sia scoperta una grande quantità di limatura metallica depositata sulla calamita, completamente ricoperta.
Questo evidenzia un punto cruciale: non è sufficiente scaricare l'olio dal tappo della coppa. Per una manutenzione completa, il cambio deve essere messo in pressione per scaricare completamente l'olio. Se questa operazione non viene eseguita correttamente, il meccanico non potrà rimuovere completamente l'olio vecchio, lasciando residui e contaminanti che possono compromettere il funzionamento del cambio nel tempo. I problemi sono sempre dietro l'angolo, come dimostrano le disavventure di alcuni automobilisti con i cambi automatici Audi Q5, sottolineando l'importanza di una manutenzione scrupolosa e approfondita.
Problematiche della Centralina Meccatronica: Il Corto Circuito
La centralina meccatronica è sottoposta a un lavoro intenso e a un notevole riscaldamento, fattori che possono portare a gravi conseguenze. In particolare, sul gruppo elettroidraulico del DSG a sette marce, è stata riscontrata una problematica piuttosto seria: la centralina può andare in corto circuito durante il funzionamento, rendendo il cambio completamente inutilizzabile.
Questo tipo di avaria è riconoscibile da un fusibile interrotto nella scatola portafusibili-relè del vano motore, che alimenta la centralina. L'amperaggio del fusibile può variare (solitamente 30 o 40 A) e la sua posizione può cambiare in base al modello di auto. È quindi fondamentale consultare sempre lo schema elettrico e le indicazioni del Libretto Uso e Manutenzione (LUM) del veicolo in questione.
Sostituzione della Meccatronica del Cambio DSG: Una Guida Pratica
Quando la centralina meccatronica del cambio DSG subisce un corto circuito, l'unico intervento risolutivo è la sua sostituzione. Questa operazione può essere eseguita anche con il cambio ancora montato sul veicolo. Per rimuovere l'unità danneggiata, è necessario seguire una serie di passaggi specifici.
Il primo passo consiste nel posizionare a riposo (folle) gli attuatori idraulici degli innesti delle marce. Questo comando può essere impartito utilizzando uno strumento di diagnosi che supporti la funzione. Volkswagen richiede questa operazione prima di ogni smontaggio della centralina elettroidraulica, poiché senza di essa gli attuatori non raggiungono la posizione che consente lo sfilamento della meccatronica dal suo alloggiamento.
Nel caso in cui il fusibile sia saltato a causa del corto circuito, si può inserire temporaneamente un fusibile da 50 A per ripristinare l'alimentazione della meccatronica, nonostante il problema elettrico. Se anche con questo stratagemma non si riesce nell'intento di posizionare gli attuatori, l'unica alternativa è il posizionamento manuale.
Il posizionamento manuale degli attuatori avviene attraverso la piastra che supporta il leveraggio del blocco del parking. Questa piastra si trova sulla sommità del cambio ed è accessibile dopo aver rimosso la batteria e il suo supporto dal veicolo.
Una volta rimossa la piastra in plastica, è possibile introdursi all'interno del cambio e posizionare manualmente in folle l'attuatore eventualmente rimasto fuori posizione. È consigliabile utilizzare un attrezzo di lunghezza idonea, come un grosso cacciavite.
Come si guida il cambio automatico DSG Volkswagen
A questo punto, la meccatronica può essere estratta dal suo alloggiamento, dopo aver svitato le sette viti del coperchio e scollegato il connettore elettrico. Questa procedura, sebbene complessa, permette di ripristinare la piena funzionalità del cambio DSG, garantendo il corretto funzionamento della trasmissione. La comprensione approfondita di questi meccanismi è fondamentale per qualsiasi intervento di manutenzione o riparazione, compresa la sostituzione di ingranaggi specifici come quello della quinta marcia su un'Audi A3 1.9 TDI 105 CV.
