Autoapprendimento Corpo Farfallato Kia Sportage: Guida alla Ripristinazione dei Valori Adattivi

L'efficienza del motore della vostra Kia Sportage, così come dei modelli Rondo, Forte, Optima e Sorento equipaggiati con motori a benzina Theta 2.0 o 2.4, dipende in larga misura dal corretto funzionamento del corpo farfallato motorizzato (ETC). Dopo interventi di manutenzione come la pulizia o la sostituzione di questo componente cruciale, è indispensabile effettuare una procedura di ripristino dei valori adattivi. Ignorare questo passaggio può portare all'accensione della spia motore (MIL) e alla memorizzazione di codici di guasto specifici, compromettendo le prestazioni del veicolo.

Il Problema: Valori Adattivi ETC Alterati

Quando il corpo farfallato motorizzato viene pulito o sostituito, i suoi valori adattivi memorizzati nella centralina elettronica del motore (ECM) diventano obsoleti. Questi valori sono essenziali per determinare la posizione precisa della valvola a farfalla in relazione alla pressione sul pedale dell'acceleratore e alle condizioni di guida. Se il motore viene avviato senza che questi valori vengano ripristinati e appresi nuovamente dalla centralina, l'ECM potrebbe interpretare in modo errato la posizione della farfalla.

Ciò può manifestarsi con la memorizzazione dei seguenti codici di guasto (DTC):

• P0638 (Throttle Control attuatore gamma / prestazioni): Questo codice indica che l'attuatore del controllo della valvola a farfalla non sta operando entro i parametri attesi di gamma o prestazioni.
• P2110 (sistema di controllo della valvola a farfalla attuatore): Questo DTC segnala un malfunzionamento nell'attuatore del sistema di controllo della valvola a farfalla, spesso legato a una posizione non corretta o a un movimento inatteso.

In entrambi i casi, la conseguenza più evidente per il conducente è l'accensione della spia "Check Engine" (MIL), che richiede un intervento per la diagnosi e la risoluzione del problema. È importante notare che questi guasti non derivano da un difetto intrinseco del nuovo o pulito corpo farfallato, ma dalla mancata comunicazione dei suoi parametri operativi alla centralina motore.

Procedura di Reset e Autoapprendimento

Fortunatamente, la procedura per azzerare e far apprendere nuovamente la posizione del sensore di posizione della valvola a farfalla è relativamente semplice e può essere eseguita con strumenti diagnostici adeguati.

Ecco i passaggi da seguire:

1. Verifica DTC: Innanzitutto, è fondamentale collegare uno strumento di diagnosi compatibile al veicolo per verificare la presenza effettiva dei codici di guasto P0638 e/o P2110. Questo passaggio assicura che il problema sia effettivamente legato ai valori adattivi del corpo farfallato.
2. Cancellazione DTC: Una volta confermati i codici di guasto, procedere alla loro cancellazione tramite lo strumento di diagnosi. Questo rimuove gli errori memorizzati precedentemente dalla centralina.
3. Avvio Regolazione Diagnostica: Utilizzando la funzione diagnostica dello strumento, avviare la procedura specifica per il ripristino dei valori di adattamento del corpo farfallato. Questa funzione guida la centralina attraverso un processo di calibrazione.
4. Selezione "Reset" e Attesa: All'interno della procedura diagnostica, selezionare l'opzione "Reset". Successivamente, è necessario attendere circa 10 secondi dopo aver posizionato la chiave di accensione in posizione ON (relè disattivato). Questo permette alla centralina di prepararsi al processo di apprendimento.
5. Attesa Prima dell'Avvio: Prima di avviare il motore, attendere cinque secondi. Questo intervallo di tempo è cruciale per consentire alla ECM di completare le proprie autodiagnosi e di registrare la posizione di base della valvola a farfalla.
6. Avvio del Motore: Avviare il motore. La centralina, ora consapevole della necessità di apprendere, inizierà a registrare i nuovi valori adattivi in base al funzionamento del corpo farfallato.
7. Ricontrollo DTC: Dopo aver avviato il motore e aver lasciato girare il veicolo per qualche minuto, effettuare un nuovo controllo dei codici di guasto. Se la procedura è stata eseguita correttamente, i codici P0638 e P2110 non dovrebbero più essere presenti.

Conseguenze di una Procedura Incompleta

È imperativo rispettare i tempi di attesa specificati, in particolare quello di cinque secondi prima di avviare il motore dopo aver posizionato la chiave su ON. Se il motore viene avviato immediatamente, la centralina potrebbe non avere il tempo sufficiente per apprendere la posizione corretta della valvola a farfalla. In questo scenario, si verificherà nuovamente l'accensione della spia MIL con la memorizzazione dei codici di guasto P0638 e P2110. In caso di errore, è sufficiente ripetere l'intera procedura di reset e autoapprendimento a partire dal punto 1.

Per i veicoli equipaggiati con un sistema di avviamento a pulsante, la procedura di apprendimento automatico può essere innescata diversamente. Invece di girare la chiave, è necessario premere il pulsante di avviamento motore per due volte consecutive senza premere il pedale del freno. Questa azione porta il sistema in modalità "ON" e consente alla ECM di avviare il processo di autoapprendimento della posizione della valvola a farfalla.

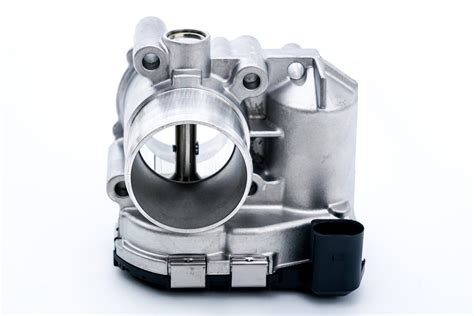

Considerazioni sulla Struttura Interna del Corpo Farfallato

La complessità del corpo farfallato motorizzato è spesso sottovalutata. A differenza dei sistemi a cavo, dove la posizione della farfalla è direttamente collegata al pedale, nei sistemi elettronici un motorino elettrico (spesso uno stepper o un motore DC con feedback) controlla l'apertura. Questo motorino è azionato da una centralina che interpreta i segnali provenienti dal pedale dell'acceleratore elettronico.

Il sensore di posizione della valvola a farfalla, integrato nel coperchio del corpo farfallato, gioca un ruolo fondamentale. Questo sensore, che funziona spesso per induzione magnetica tramite piste conduttive presenti nella plastica e un "taglio" nel coperchio, comunica alla centralina l'esatto angolo di apertura della farfalla. Questa informazione è vitale per la gestione del motore, influenzando parametri come il regime minimo, la risposta all'accelerazione e il consumo di carburante.

La discussione su eventuali viti di finecorsa e il loro funzionamento è complessa. Alcuni utenti hanno osservato che una vite, apparentemente destinata a definire la posizione di chiusura completa, potrebbe non arrivare a toccare fisicamente la farfalla. Questo fenomeno può essere dovuto a diverse ragioni tecniche:

• Regolazione della Molla: La vite in questione potrebbe non essere un finecorsa meccanico nel senso tradizionale, ma piuttosto un registro per la tensione della molla di richiamo. La molla, infatti, è progettata per riportare la farfalla a una posizione di riposo (spesso parzialmente chiusa) quando il motorino non è attivo o quando si rilascia il pedale dell'acceleratore.
• Progettazione Specifica: Il design di alcuni corpi farfallati potrebbe prevedere che la farfalla raggiunga il suo finecorsa di chiusura solo in determinate condizioni operative o che la centralina gestisca il posizionamento senza un contatto fisico diretto con un registro meccanico.
• Protezione dal "Colpo d'Ariete": La molla con più punti di aggancio, osservata in alcuni modelli, potrebbe avere la funzione di prevenire il "colpo d'ariete" (un fenomeno di ritorno brusco o vibrazione) che potrebbe verificarsi se la farfalla si chiudesse meccanicamente in modo troppo repentino, specialmente a regimi motore bassi. Invece di un arresto meccanico, la centralina controlla la posizione in modo elettronico.

La posizione della farfalla al minimo, in particolare, è gestita elettronicamente. La centralina regola con precisione l'apertura per mantenere un regime stabile, tenendo conto di fattori come la temperatura del motore. Questo è un netto contrasto con i vecchi sistemi a carburatore, dove una posizione fissa di appoggio della farfalla era essenziale per un minimo stabile, e vibrazioni o irregolarità potevano influenzare l'aspirazione di carburante.

Il Ruolo del Motorino e del Feedback

Il motorino che aziona la farfalla può essere di tipo stepper (passo-passo) o DC con un sistema di feedback integrato.

• Motore Stepper: Se il motore è di tipo stepper, richiede solitamente più fili per il controllo delle fasi (due per un motore bipolare, quattro o sei per un motore unipolare) oltre ai due fili di alimentazione. In questi casi, un sensore aggiuntivo è spesso necessario per rilevare la posizione angolare della farfalla.
• Motore DC con Feedback: Un motore DC può integrare internamente un potenziometro o un encoder che funge da sensore di posizione (feedback). Questo permette alla centralina di conoscere in tempo reale la posizione del motorino e, di conseguenza, della farfalla.

Indipendentemente dal tipo di motore, l'autoapprendimento è una fase critica che può essere innescata dalla diagnosi o da procedure specifiche. L'idea che la centralina possa accorgersi autonomamente della necessità di un autoapprendimento è rara, anche se esistono casi eccezionali.

Il video citato, sebbene non mostri completamente il funzionamento interno, evidenzia come la molla possa giocare un ruolo nel determinare la posizione della farfalla in assenza di controllo attivo. Questo rafforza l'idea che la centralina, attraverso il sensore di angolo farfalla, monitori costantemente la posizione e la regoli in base alle necessità, anche in condizioni di motore freddo o caldo.

Per coloro che desiderano approfondire ulteriormente il funzionamento di questi componenti, l'utilizzo di un oscilloscopio può rivelarsi uno strumento prezioso per analizzare i segnali provenienti dal corpo farfallato e dal suo sensore di posizione.

La pulizia del corpo farfallato, sebbene più semplice rispetto ad altri componenti, richiede attenzione. La ruggine, come osservato da alcuni utenti, può accumularsi e bloccare gli ingranaggi, causando attrito, surriscaldamento del motorino e, infine, il suo guasto. L'operazione di smontaggio del coperchio, spesso fissato con rivetti, richiede una certa manualità, ma permette un accesso diretto agli ingranaggi.

In conclusione, il corretto funzionamento e la manutenzione del corpo farfallato motorizzato sono essenziali per le prestazioni ottimali del vostro Kia Sportage e dei modelli correlati. Seguire scrupolosamente la procedura di reset e autoapprendimento dopo ogni intervento di pulizia o sostituzione garantirà che la centralina motore riceva le informazioni corrette, evitando l'insorgere di costosi problemi e mantenendo il vostro veicolo efficiente e affidabile.
