I sensori del sistema di frenata antibloccaggio (ABS) svolgono un ruolo cruciale nella sicurezza del veicolo, monitorando costantemente la velocità di rotazione di ciascuna ruota per prevenire il bloccaggio durante una frenata improvvisa. Tuttavia, questi componenti sono intrinsecamente esposti a condizioni ambientali avverse, come calore intenso generato dall'impianto frenante, accumulo di sporco e detriti stradali, e umidità. Questa esposizione costante può portare al deterioramento e al guasto del sensore, rendendo necessaria la sua sostituzione per garantire il corretto funzionamento del sistema ABS e, di conseguenza, la sicurezza di guida. La Toyota Yaris, come molti altri veicoli, può presentare la necessità di sostituire questi sensori nel corso della sua vita utile.
La Funzione Vitale del Sensore ABS e i Sintomi di Guasto
Il sistema ABS, introdotto per migliorare la sicurezza attiva dei veicoli, si basa su una serie di sensori posizionati in corrispondenza di ogni ruota. Questi sensori rilevano la velocità angolare delle ruote e trasmettono queste informazioni alla centralina ABS. In caso di frenata brusca, se la centralina rileva che una o più ruote stanno per bloccarsi, interviene modulando la pressione dei freni su quelle specifiche ruote, permettendo al conducente di mantenere il controllo direzionale del veicolo e riducendo gli spazi di frenata.
Quando un sensore ABS guasta, la centralina non riceve più dati accurati da quella ruota, compromettendo l'efficacia del sistema. I sintomi più comuni di un sensore ABS difettoso includono l'accensione della spia ABS sul cruscotto, che è il segnale più evidente di un malfunzionamento. In alcuni casi, potrebbe accendersi anche la spia del controllo della trazione (TCS) o del controllo elettronico della stabilità (ESP), in quanto questi sistemi spesso condividono gli stessi sensori di velocità delle ruote con l'ABS. Altri sintomi meno evidenti potrebbero includere un comportamento irregolare dei freni, sebbene ciò sia meno comune e possa indicare problemi più gravi. È fondamentale affrontare tempestivamente la sostituzione di un sensore ABS guasto per ripristinare la piena funzionalità del sistema di sicurezza.
Strumenti Necessari per la Sostituzione
Per eseguire la sostituzione del sensore ABS sulla Toyota Yaris in modo efficiente e sicuro, è consigliabile avere a disposizione alcuni strumenti di base. Questi includono una chiave a croce o una chiave dinamometrica per le ruote, un cric idraulico e dei cavalletti di sicurezza per sollevare e stabilizzare il veicolo in modo sicuro. Sarà necessaria una chiave da 10 mm per svitare il bullone di fissaggio del sensore ABS. Un cacciavite piatto o uno strumento per rimuovere le clip del passaruota sarà utile per accedere al connettore. Infine, un pulitore per freni o un panno pulito è raccomandato per pulire la superficie di montaggio del sensore.
Scopri Come Riconoscere un Sensore ABS Difettoso: Guida Pratica e Consigli Utili
Procedura Dettagliata per la Rimozione del Sensore ABS Esistente
La rimozione del sensore ABS guasto richiede attenzione e una sequenza precisa di passaggi per evitare danni ad altri componenti. Per prima cosa, è essenziale posizionare il veicolo su una superficie piana e inserire il freno di stazionamento. Successivamente, allentare leggermente i dadi della ruota anteriore sinistra, ma non rimuoverli completamente. Sollevare il veicolo utilizzando un cric idraulico e posizionare i cavalletti di sicurezza sotto il telaio per garantire la massima stabilità. È cruciale non lavorare mai sotto un veicolo sostenuto solo dal cric.
Una volta che il veicolo è saldamente supportato, rimuovere completamente i dadi della ruota e quindi la ruota stessa. Questo aprirà l'accesso all'area di lavoro. Successivamente, identificare il passaruota e cercare le clip che lo fissano. Rimuovere la clip sul passaruota per poter accedere al connettore sul sensore ABS. Questo passaggio è importante per liberare spazio e permettere un accesso agevole al cablaggio. Ora, scollegare il sensore ABS guasto. Questa operazione richiede delicatezza per evitare di danneggiare il connettore elettrico. Una volta scollegato, procedere a rimuovere i gommini di montaggio che tengono in posizione il cablaggio del sensore lungo il braccio della sospensione.

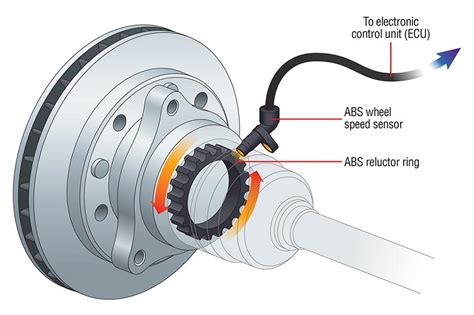

Il passo successivo consiste nel ruotare il mozzo, se necessario, per poter raggiungere più facilmente il bullone di fissaggio da 10 mm che tiene in posizione il sensore ABS. Questo bullone si trova tipicamente nella parte posteriore o laterale del mozzo ruota. Svitare con cautela il bullone da 10 mm utilizzando la chiave appropriata. Una volta allentato il bullone, liberare il sensore dal suo supporto di montaggio e rimuoverlo completamente. È consigliabile conservare il vecchio sensore, almeno temporaneamente, per un confronto visivo con il nuovo componente.
Controllo Visivo e Confronto del Nuovo Componente
Prima di procedere con l'installazione del nuovo sensore ABS, è fortemente consigliato effettuare un controllo visivo approfondito del componente nuovo e raffrontarlo a quello vecchio. Questa operazione, sebbene rapida, è fondamentale per essere certi che i due componenti corrispondano perfettamente e che il nuovo pezzo sia quello corretto per il veicolo. Montare un componente non idoneo può causare problemi di funzionamento o addirittura non essere compatibile con il sistema.
Per effettuare questo controllo, tenere il vecchio e il nuovo sensore ABS uno accanto all'altro. Verificare attentamente che le teste dei sensori siano identiche nella forma e nelle dimensioni. Queste teste contengono l'elemento sensibile che rileva la rotazione della ruota. È altrettanto importante controllare i connettori elettrici. Assicurarsi che abbiano lo stesso numero di pin e che il punto di aggancio, o la forma del connettore, sia identico. Qualsiasi discrepanza potrebbe indicare un componente errato, rendendo l'installazione impossibile o compromettendo il collegamento elettrico. Questo controllo preventivo può far risparmiare tempo e frustrazione, evitando di dover smontare e rimontare il componente più volte.
Montaggio del Nuovo Sensore ABS: Un Processo Inverso e Metodico
Una volta verificata la compatibilità del nuovo sensore, si può procedere con la fase di montaggio, che segue in gran parte i passaggi di smontaggio in ordine inverso. Il primo passo è montare il connettore elettrico del nuovo sensore. Assicurarsi che il connettore si inserisca saldamente e che il meccanismo di blocco, se presente, si attivi correttamente per garantire un collegamento elettrico stabile e resistente alle vibrazioni.
Successivamente, fissare il cavo del sensore al telaio utilizzando le clip di montaggio originali. Queste clip sono cruciali per mantenere il cablaggio in posizione, prevenendo che si impigli o si danneggi a causa di sfregamenti o movimenti durante la guida. Un cablaggio fissato in modo improprio può portare a interruzioni del segnale o a danni fisici al cavo stesso. A questo punto, è fondamentale pulire accuratamente la superficie del mozzo dove il sensore ABS si inserisce. L'accumulo di sporco, ruggine o detriti può impedire un montaggio a filo del sensore, compromettendo la sua capacità di rilevare correttamente la velocità della ruota. Utilizzare un panno pulito o un detergente specifico per freni per rimuovere ogni residuo.
Ora, inserire il nuovo sensore ABS nel suo alloggiamento sul mozzo. Assicurarsi che si adatti perfettamente e che non ci siano giochi eccessivi. Ricollocare in posizione il bullone da 10 mm che fissa il sensore e serrarlo con la coppia specificata dal produttore, se disponibile, per evitare serraggi eccessivi o insufficienti. Un serraggio adeguato garantisce che il sensore rimanga in posizione senza muoversi o allentarsi. Dopo aver fissato il sensore, riposizionare il passaruota e fissarlo con le clip rimosse in precedenza. Infine, rimontare la ruota anteriore sinistra, serrando i dadi prima a mano e poi con la chiave a croce o dinamometrica, seguendo lo schema di serraggio incrociato per garantire un fissaggio uniforme.
Operazioni Post-Installazione: Diagnosi e Verifica
Una volta montato il nuovo sensore ABS e rimontata la ruota, il lavoro non è ancora completamente finito. Manca un'ultima operazione fondamentale per assicurarsi che il sistema funzioni correttamente. Il veicolo deve essere abbassato completamente a terra, in modo che il suo peso sia sulle ruote. Successivamente, è necessario collegare uno strumento diagnostico, comunemente noto come scanner OBD-II, alla porta diagnostica del veicolo.
Lo strumento diagnostico permette di leggere i codici di errore presenti nella centralina ABS e di cancellarli, se necessario. La spia ABS sul cruscotto dovrebbe spegnersi dopo la cancellazione dei codici e un breve giro di prova. In alcuni casi, potrebbe essere necessario guidare il veicolo per alcuni minuti affinché la centralina ABS riacquisisca i dati dal nuovo sensore e riconosca il suo corretto funzionamento. Lo strumento diagnostico può anche essere utilizzato per verificare i parametri in tempo reale del sensore di velocità della ruota, confermando che stia trasmettendo dati accurati alla centralina. Questa fase di diagnosi è cruciale per convalidare il successo della sostituzione e per garantire che il sistema ABS sia pienamente operativo, ripristinando la sicurezza di guida del veicolo. Se dopo queste operazioni la spia ABS rimane accesa o si riaccende, potrebbe esserci un problema aggiuntivo o un'installazione non corretta che richiede un'ulteriore verifica.
