Il Collettore di Aspirazione BMW 320d: Funzionamento, Problemi Comuni e Soluzioni

Il collettore di aspirazione è un componente vitale del motore di un'automobile, agendo come una sorta di "sistema di distribuzione" per l'aria (o la miscela aria-carburante) che alimenta i cilindri. La sua funzione primaria è quella di garantire che ogni cilindro riceva la quantità corretta di aria per una combustione efficiente, il che si traduce direttamente in prestazioni ottimali, consumi contenuti e basse emissioni. Nel caso specifico del BMW 320d, un veicolo noto per la sua combinazione di prestazioni e efficienza, il collettore di aspirazione gioca un ruolo ancora più critico, essendo progettato per ottimizzare il flusso d'aria in un motore diesel moderno.

La Funzione Essenziale del Collettore di Aspirazione

Il collettore d'aspirazione è composto da un insieme di tubazioni, comunemente realizzate in alluminio o in materiali plastici resistenti alle alte temperature. Queste tubazioni hanno origine dal corpo farfallato, un dispositivo che regola la quantità di aria che entra nel motore, e si ramificano per raggiungere i singoli cilindri. La sua forma è attentamente studiata per favorire un flusso d'aria veloce e stabile, migliorando così il processo di combustione e l'efficienza generale del motore.

Una delle funzioni fondamentali del collettore d'aspirazione è la distribuzione uniforme dell'aria tra i cilindri. Una distribuzione ottimale è essenziale per ottenere una combustione equilibrata, che a sua volta influisce direttamente sulla potenza erogata, sull'efficienza del carburante e sulle emissioni del veicolo. Nei motori a carburatore o a iniezione indiretta, il collettore ha anche il compito di miscelare accuratamente l'aria e il carburante prima che raggiungano i cilindri. Una miscela ben equilibrata è fondamentale per una combustione completa, migliorando sia le prestazioni che l'efficienza.

Collettori a Geometria Variabile: Un Salto Tecnologico

I collettori d'aspirazione moderni, specialmente quelli impiegati su veicoli performanti come il BMW 320d, possono essere dotati di sistemi a geometria variabile. Questi sistemi permettono di adattare il percorso e il volume del flusso d'aria alle diverse velocità del motore. In pratica, a bassi regimi, il collettore può essere configurato per creare un flusso d'aria più turbolento e lento, favorendo una migliore miscelazione e una maggiore coppia ai bassi giri, migliorando così la capacità di ripresa. Ad alti regimi, invece, il collettore modifica la sua configurazione per consentire un flusso d'aria più diretto e veloce, massimizzando la potenza erogata. Questa flessibilità si traduce in un miglior compromesso tra prestazioni a tutti i regimi e consumi di carburante.

Problemi Comuni del Collettore di Aspirazione nei Motori Diesel

Con il passare del tempo e l'accumulo di chilometri, il collettore di aspirazione può andare incontro a diversi problemi, che possono influenzare negativamente le prestazioni e l'efficienza del motore. Nei motori diesel, in particolare, l'accumulo di depositi carboniosi rappresenta una delle problematiche più diffuse.

Questi depositi derivano dai vapori di olio del sistema di ventilazione del carter e dalle impurità dei gas di scarico ricircolati (dal sistema EGR - Exhaust Gas Recirculation). Con il tempo, queste particelle si attaccano alle pareti interne del collettore, restringendo il passaggio dell'aria. Quando ciò accade, si possono riscontrare diversi sintomi:

• Calo di potenza: La ridotta quantità di aria che raggiunge i cilindri limita la quantità di carburante che può essere iniettata e bruciata in modo efficiente, portando a una diminuzione della potenza del motore.
• Aumento dei consumi di carburante: Per compensare la minore disponibilità di aria, il sistema di iniezione potrebbe aumentare la quantità di carburante erogato, portando a un consumo maggiore.
• Difficoltà di avviamento: Un flusso d'aria insufficiente può rendere più difficile l'avviamento del motore, specialmente a freddo.
• Ridotta reattività del motore: Il motore potrebbe rispondere in modo più lento ai comandi dell'acceleratore, dando una sensazione di "vuoto" o "esitazione".
• Regime del motore irregolare o minimo instabile: La distribuzione non uniforme dell'aria può causare oscillazioni del regime del motore, specialmente al minimo.

La Minaccia delle Lamelle e dei Flap

Un problema specifico, particolarmente sentito su alcuni modelli BMW 320d, riguarda le cosiddette "lamelle" o "flap" presenti nei collettori a geometria variabile. Queste piccole paratie mobili, che hanno il compito di modificare il percorso dell'aria, sono realizzate in metallo. Con il tempo, l'asse su cui ruotano può usurarsi, permettendo alle lamelle di muoversi in modo impreciso o, peggio ancora, di staccarsi.

Se una lamella si rompe e viene aspirata nel cilindro, può causare danni catastrofici al motore, tra cui la rottura di pistoni, valvole e persino della testata. Questo scenario, sebbene drammatico, è una delle ragioni per cui molti proprietari di BMW 320d, soprattutto quelli con chilometraggio elevato, valutano la rimozione preventiva di queste lamelle o la sostituzione del collettore con un'unità modificata che ne elimina la presenza.

Il forum di discussione evidenzia proprio questa preoccupazione: "Ragazzi volevo sapere se qualcuno di voi ha eliminato le lamelle dal collettore di aspirazione. […] il meccanico mi ha consigliato di pulire la valvola egr, eliminare le lamelle perché possono causare problemi se aspirati dal motore e secondo il suo parere tornerebbe tutto come prima." Questa testimonianza riflette la diffusa consapevolezza del rischio associato a queste componenti.

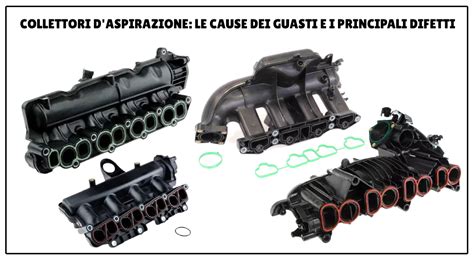

Altri Problemi Comuni

Oltre all'accumulo di carbonio e ai problemi con le lamelle, altri malfunzionamenti possono interessare il collettore di aspirazione:

• Crepe nel collettore o guarnizioni usurate: Crepe nel corpo del collettore, o guarnizioni danneggiate tra il collettore e la testata del motore, possono causare perdite d'aria. Queste perdite alterano il rapporto aria-carburante, portando a irregolarità nel funzionamento del motore, cali di potenza, stallo al minimo e un aumento delle emissioni. In questi casi, la spia di controllo motore (Check Engine) potrebbe accendersi per segnalare un problema di miscela. La sostituzione della guarnizione danneggiata è solitamente la soluzione.
• Corpo farfallato sporco: La valvola a farfalla, controllata dal corpo farfallato, regola il flusso d'aria verso il collettore. Con il tempo, questa componente può accumulare sporco e depositi che ne impediscono il movimento fluido. Una valvola a farfalla sporca può causare una risposta lenta all'acceleratore, un minimo irregolare o un calo di potenza. La pulizia del corpo farfallato è spesso sufficiente per risolvere il problema.
• Malfunzionamenti del sistema a geometria variabile: Oltre ai problemi con le lamelle, altri componenti mobili del sistema a geometria variabile (come attuatori o leveraggi) possono bloccarsi o rompersi. Questi malfunzionamenti possono causare una risposta irregolare dell'accelerazione, vibrazioni anomale o rumori insoliti dal motore.
• Sensore MAP difettoso: Il sensore MAP (Manifold Absolute Pressure) misura la pressione all'interno del collettore d'aspirazione e invia questi dati alla centralina del motore, che li utilizza per regolare la quantità di carburante iniettata. Un sensore MAP difettoso può fornire letture errate, causando problemi di carburazione, calo di potenza, consumi elevati o un funzionamento irregolare del motore.

Modelli Particolarmente Suscettibili

Sebbene i problemi al collettore di aspirazione possano colpire vari modelli di auto, alcuni veicoli tendono ad essere più suscettibili a causa di specifiche caratteristiche del motore, del design del collettore o del tipo di alimentazione.

I motori diesel prodotti tra il 2005 e il 2015 sono stati particolarmente soggetti a problematiche nel collettore d'aspirazione. Tra i marchi noti che hanno sofferto di questo problema figurano Volkswagen, Audi, BMW e Mercedes-Benz, con i loro motori TDI, CDI e HDI. Anche i motori diesel di Fiat (come quelli delle Punto, Panda, 500, Tipo e Alfa Romeo Giulietta con motori 1.3, 1.6 e 2.0 Multijet) e Opel hanno mostrato una certa propensione a soffrire di accumulo di carbonio nel collettore e nella valvola EGR.

I motori Multijet, pur essendo molto efficienti, tendono a soffrire di accumulo di carbonio a causa del sistema di ricircolo dei gas di scarico (EGR), progettato per ridurre le emissioni. Questo sistema, pur benefico per l'ambiente, può aumentare i depositi carboniosi nel collettore d'aspirazione e nei condotti, specialmente in condizioni di guida cittadina o a bassa velocità, dove il motore non raggiunge temperature ottimali per bruciare i residui.

Tra i motori a benzina a iniezione diretta, i modelli più comuni che possono presentare problematiche al collettore d'aspirazione includono le unità Audi TFSI, BMW N54 e N55, i motori EcoBoost di Ford, i motori TSI del gruppo Volkswagen e i motori a iniezione diretta di Hyundai/Kia. Nei motori a benzina a iniezione diretta, il carburante viene iniettato direttamente nei cilindri e non passa attraverso il collettore, il che può contribuire a un maggiore accumulo di depositi carboniosi sulle pareti del collettore stesso.

Fattori che Influenzano la Frequenza dei Problemi

La frequenza dei problemi al collettore di aspirazione dipende da diversi fattori interconnessi:

• Presenza del sistema EGR: I motori dotati di sistema EGR sono più soggetti a depositi carboniosi nel collettore a causa dei gas di scarico ricircolati.
• Tipo di iniezione: Nei motori a iniezione diretta, il carburante non passa attraverso il collettore, il che può accentuare l'accumulo di depositi carboniosi rispetto ai motori a iniezione indiretta.
• Collettori con geometria variabile: I collettori dotati di geometria variabile, con componenti mobili come le farfalle per regolare il flusso d'aria, presentano più parti soggette a bloccarsi o usurarsi.

Segnali Rivelatori di un Collettore Sporco

È fondamentale saper riconoscere i segnali che indicano un collettore di aspirazione sporco o malfunzionante. I sintomi più comuni includono:

• Riduzione delle prestazioni del motore: Una mancanza di potenza durante l'accelerazione o un'accelerazione più lenta del solito.
• Aumento dei consumi di carburante: Il motore lavora di più per ottenere la stessa prestazione, sprecando carburante.
• Rilento irregolare del motore: Il motore trema o vacilla durante il minimo anziché funzionare in modo uniforme.
• Aumento delle emissioni di scarico: Un aumento delle emissioni di fumo nero dallo scarico o un odore insolito proveniente dal motore, indicativo di combustione incompleta.
• Accensione della spia di avvertimento del motore (Check Engine): Il sistema diagnostico a bordo del veicolo rileva un'anomalia e genera codici diagnostici di guasto (DTC) correlati al collettore di aspirazione, al flusso d'aria o alla miscela aria-carburante.

Manutenzione Preventiva e Soluzioni

Per ridurre il rischio di problemi al collettore di aspirazione e mantenere il motore in condizioni ottimali, è essenziale adottare misure di manutenzione preventiva:

1. Pulizie periodiche del sistema di aspirazione e della valvola a farfalla: Effettuare regolarmente la pulizia di queste componenti può prevenire l'accumulo eccessivo di depositi.
2. Utilizzo di carburanti di buona qualità e additivi: L'uso di carburanti di alta qualità e di additivi specifici può aiutare a prevenire la formazione di depositi carboniosi, specialmente nei motori a iniezione diretta.
3. Controllo regolare delle guarnizioni del collettore: Verificare periodicamente l'integrità delle guarnizioni per evitare perdite d'aria.
4. Monitoraggio dei sintomi: Prestare attenzione a eventuali cali di potenza, regimi irregolari del motore o altri segnali anomali.
5. Manutenzione preventiva del sistema EGR: Una manutenzione regolare della valvola EGR e del sistema di ricircolo dei gas di scarico può contribuire a prolungare la vita del collettore di aspirazione.

Nel caso in cui il collettore di aspirazione sia molto sporco o ostruito, potrebbe essere necessario un intervento professionale. Meccanici specializzati dispongono di strumenti e prodotti specifici per rimuovere in modo sicuro il carbonio e gli accumuli di sporco, ripristinando il flusso d'aria ottimale nel motore.

Per quanto riguarda la preoccupazione specifica sulle lamelle del collettore di aspirazione, una soluzione adottata da molti proprietari è la loro rimozione. Come discusso nei forum, questa operazione, eseguita contestualmente alla pulizia della valvola EGR e alla sostituzione di componenti come le candelette, può risolvere problemi di "vuoto" tra i 1500/2000 giri e migliorare la reattività generale del motore. Alcuni utenti riportano che, dopo aver eliminato le lamelle, il motore ha ritrovato la sua "freschezza" e i problemi di singhiozzo sono scomparsi.

Un utente ha descritto l'esperienza: "Le lamelle sono di metallo e non plastificate, fortunatamente sono uscite funzionanti solo molto sporche, lo stesso vale per la valvola EGR, molto intasata ma funzionante. Sono state sostituite le candelette e il filtro recupero vapori. Per quanto riguarda il collettore è stato fatto un bagno chimico presso un'officina che effettua rettifiche ed è uscito nuovo, brillante. La piccola sembra rinata, è sparito il singhiozzo e spero che duri quest'effetto."

Investire nella pulizia e nella manutenzione regolare del collettore di aspirazione è fondamentale per prolungare la durata del motore del vostro BMW 320d e ridurre i costi di riparazione a lungo termine, garantendo al contempo prestazioni ottimali e un'efficienza di carburante duratura.
