Il corretto funzionamento della frizione è essenziale per una guida fluida e sicura, e un elemento spesso trascurato ma cruciale è la molla di richiamo della leva frizione. Quando questa molla si rompe o si usura, può causare una serie di problemi, dalla difficoltà nell'innesto delle marce alla sensazione di "morbidezza" eccessiva del pedale. Questo articolo si propone di guidare il lettore attraverso il processo di identificazione del problema, la sostituzione della molla e la successiva regolazione del sistema frizione, fornendo istruzioni dettagliate e consigli pratici.
Sintomi di una Molla della Leva Frizione Danneggiata
I segnali che indicano un problema con la molla della leva frizione possono manifestarsi in diversi modi. Uno dei sintomi più comuni è la mancanza di ritorno della leva frizione alla sua posizione di riposo dopo essere stata premuta. Questo può portare la leva a rimanere "molle" o a non tornare completamente indietro, rendendo scomodo e potenzialmente pericoloso l'utilizzo. In alcuni casi, la molla rotta può cadere a terra, a volte ritrovata insieme al suo perno sul tappetino del guidatore, un chiaro indizio del problema.
Un altro sintomo correlato è la difficoltà nell'innesto delle marce, in particolare il passaggio dalla prima alla retromarcia o viceversa. Questo accade perché una molla della leva frizione difettosa può influenzare la corretta tensione del cavo della frizione, impedendo al disco frizione di staccarsi completamente dal volano. La conseguenza è un innesto non fluido e, talvolta, rumoroso delle marce.
Comprendere il Sistema Frizione: Meccanica e Funzionamento
Prima di procedere alla sostituzione, è fondamentale comprendere come è strutturato il sistema frizione e come interagiscono i suoi componenti. La frizione è un meccanismo che permette di disconnettere temporaneamente il motore dalla trasmissione, consentendo il cambio delle marce o la sosta del veicolo senza spegnere il motore.

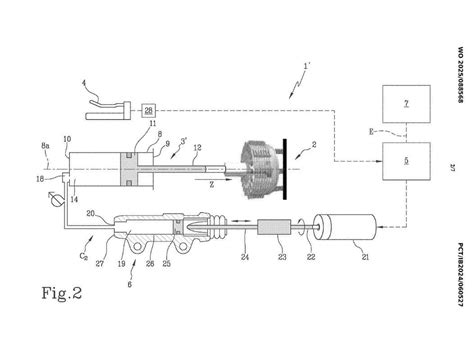

Il pedale della frizione, azionato dal guidatore, è collegato tramite un cavo (o, in sistemi più moderni, un sistema idraulico) al meccanismo della frizione. La leva frizione, a cui è collegata la molla di richiamo, ha il compito di esercitare la pressione necessaria per disinnestare la frizione.
La molla di richiamo della leva frizione ha una funzione specifica: fornire la tensione necessaria per riportare la leva frizione nella sua posizione di riposo quando il pedale viene rilasciato. Senza questa molla, la leva rimarrebbe in posizione o richiederebbe uno sforzo eccessivo per essere riportata indietro.
Il "gioco a vuoto" della forcella frizione è un altro aspetto importante. Si tratta dello spazio libero prima che la forcella inizi a premere sulla molla a diaframma del gruppo frizione. Una regolazione corretta di questo gioco è essenziale per garantire che il disco frizione si stacchi completamente.
Sostituzione della Molla della Leva Frizione: Passo dopo Passo
La sostituzione della molla della leva frizione, sebbene possa sembrare un'operazione complessa, è spesso fattibile anche da chi non è un meccanico esperto, a patto di avere la giusta pazienza e gli strumenti adeguati.
1. Identificazione e Acquisto del Pezzo di Ricambio:Il primo passo è identificare con precisione il modello dell'auto per acquistare la molla corretta. Spesso, la molla rotta viene trovata con il suo perno, che può aiutare nella corretta identificazione. Il costo della molla può variare, ma si aggira solitamente intorno ai 14,00 euro, un investimento relativamente contenuto per ripristinare la piena funzionalità.

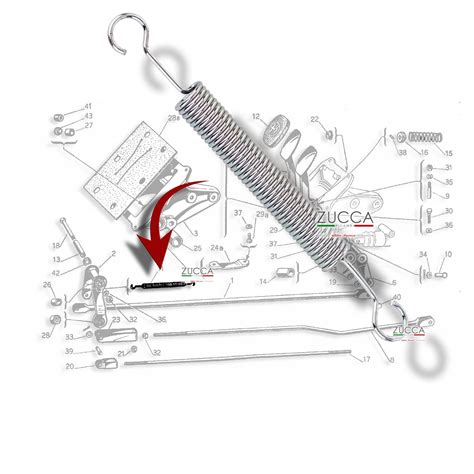

2. Localizzazione della Molla:La molla della leva frizione si trova solitamente nella zona della pedaliera, nascosta dietro i rivestimenti interni. Potrebbe essere necessario rimuovere alcuni pannelli o coperture per accedervi. In alcuni casi, la molla rotta e il suo stelo con la punta di plastica bianca possono essere trovati anche sul tappetino, indicando chiaramente dove si è verificato il guasto.
3. Rimozione della Vecchia Molla:Una volta individuata la molla danneggiata, è necessario rimuoverla con attenzione. Potrebbe essere fissata tramite un incastro o un piccolo perno. È importante osservare attentamente come era montata la vecchia molla per facilitare l'installazione di quella nuova.
4. Installazione della Nuova Molla:La nuova molla va installata nella sede prevista sul pedale della frizione. È cruciale assicurarsi che sia correttamente agganciata e che la sua azione sia in grado di riportare il pedale nella posizione corretta. A volte, la parte "affare bianco" (lo stelo con la punta di plastica) ha una sede specifica dove deve incastrarsi. Consultare manuali tecnici o guide specifiche per il proprio modello di veicolo può essere di grande aiuto se la sede non è immediatamente evidente.
5. Verifica del Funzionamento:Dopo aver montato la nuova molla, è fondamentale testare il funzionamento del pedale frizione. Premere e rilasciare il pedale diverse volte per assicurarsi che la molla eserciti la giusta tensione e che il pedale torni fluidamente alla sua posizione di riposo.
Regolazione del Sistema Frizione: Oltre la Sostituzione della Molla
La sostituzione della molla di richiamo è solo una parte del processo per garantire un funzionamento ottimale della frizione. Una volta risolto il problema della molla, è necessario verificare e, se necessario, regolare altri elementi del sistema.
Regolazione dell'Altezza del Pedale e del Gioco a Vuoto
L'altezza del pedale frizione e il suo "gioco a vuoto" sono parametri fondamentali che influenzano lo stacco e l'innesto delle marce.
- Altezza del Pedale: L'altezza del pedale si riferisce alla sua posizione quando è completamente rilasciato. Una regolazione corretta assicura che il guidatore possa raggiungere comodamente il pedale e che la sua corsa sia sufficiente per un completo disinnesto della frizione.
- Gioco a Vuoto della Forcella Frizione: Questo è lo spazio libero che esiste prima che la forcella frizione inizi a spingere sulla molla a diaframma del gruppo frizione. Un gioco a vuoto adeguato impedisce che la frizione rimanga parzialmente innestata quando il pedale è rilasciato.

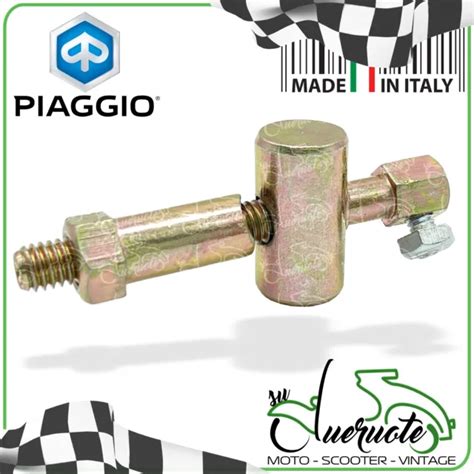

La regolazione di questi parametri avviene solitamente tramite un registro sul cavo della frizione. Se non c'è corsa del cavo sufficiente, anche con il registro tutto svitato, ciò indica che il cavo stesso si è allungato e necessita di essere sostituito.
Tensione del Cavo e Stacco della Frizione
La tensione del cavo frizione è direttamente collegata al corretto funzionamento dello stacco del disco frizione. Una tensione adeguata garantisce che lo "stacco" avvenga in modo corretto e con sufficiente allontanamento del disco, permettendo un silenzioso e fluido innesto delle marce, specie il passaggio prima-retro.
Se il registro del gioco della forcella non offre più filetto utile sulla vite di registro, ciò suggerisce che la frizione è giunta al termine della sua vita utile e potrebbe necessitare di una revisione completa, inclusa la verifica dello stato del volano se è stato rettificato.
La Molla a Diaframma: Un Componente Cruciale
È importante non confondere la molla di richiamo della leva frizione con la molla a diaframma, che è un componente interno al gruppo frizione stesso. La molla a diaframma è responsabile di esercitare la pressione necessaria per tenere premuto il disco frizione contro il volano, garantendo l'accoppiamento motore-trasmissione. La sua corretta funzionalità è essenziale per l'innesto della frizione. L'esperienza degli utenti conferma che, una volta compreso il funzionamento di questi componenti, l'intervento diventa più chiaro.
Montaggio del Gruppo Frizione (Minarelli AM6)
Per i possessori di motocicli come il Minarelli AM6, il montaggio del gruppo frizione segue una procedura specifica che coinvolge diversi componenti e rondelle.
- Preparazione: Innanzitutto, si prendono i rasamenti necessari.
- Sequenza di Montaggio: Si posiziona per prima la rondella dentata fine con la dentatura rivolta verso il blocco motore. Successivamente, si inserisce la rondella normale, la campana della frizione, la rondella dentata spessa e infine il semi-piattello.
- Asta, Sfera e Asta a Fungo: Nel foro dell'albero primario si inserisce prima l'asta lunga, poi la sfera (biglia) e infine l'asta a fungo.
- Copiglia e Dado: Si posiziona la copiglia sul semi-piattello, si inserisce il dado con una goccia di frenafiletti e lo si stringe con una pistola e bussola da 17.
- Bloccaggio del Dado: Si piega la copiglia sul bullone con un cacciavite e un martello per bloccarlo perfettamente.
Dischi Frizione: Ordine e Posizionamento

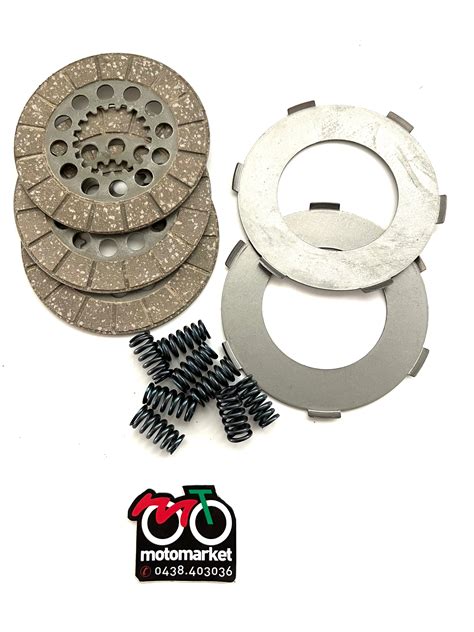

Il gruppo frizione è composto da dischi di materiale diverso: solitamente 5 dischi di cellulosa e 3 di ferro. I dischi di ferro sono riconoscibili per la presenza di un "pirolino" sporgente.
- Si inizia con un disco di cellulosa.
- Si inserisce un disco di ferro, prestando attenzione alla posizione del suo pirolino.
- Si posiziona un altro disco di cellulosa.
- Il secondo disco di ferro va sfasato di 120° rispetto al primo. Su un semi-piattello, 120° corrispondono a circa 8 dentini. Si contano quindi 8 dentini in senso orario dalla posizione del primo disco di ferro per posizionare il secondo.
- Segue un altro disco di cellulosa.
- Il terzo disco di ferro viene posizionato sfasato di 120° dal secondo disco di ferro, contando nuovamente 8 dentini.
- Si inserisce l'ultimo disco di cellulosa.
- Il tutto viene chiuso con il piattello spingidisco.
Piattello Spingidisco e Serraggio
Sul piattello spingidisco è presente una freccia. Questa freccia deve essere allineata con un segno specifico sul semi-piattello. Successivamente, si stringono le 4 molle con le relative viti, portandole bene a battuta. È consigliabile valutare la sostituzione delle viti se presentano segni di usura.
Come funziona il cambio manuale (AUTO 2° PARTE) Frizione - Retromarcia
Considerazioni Finali e Autonomia nella Riparazione
La riparazione della molla della leva frizione e la successiva regolazione del sistema offrono l'opportunità di acquisire maggiore familiarità con la meccanica del proprio veicolo. Sebbene esistano guide tecniche e "bibbie" automobilistiche che descrivono il funzionamento in modo accurato, l'esperienza pratica e la capacità di "visualizzare" come tutti i componenti interagiscono sono fondamentali. Non focalizzarsi esclusivamente su ciò che è scritto, ma comprendere il principio di funzionamento, permette di agire con maggiore sicurezza ed efficacia. La soddisfazione di aver risolto un problema autonomamente, come confermato da molti, è un valore aggiunto significativo.
