Il Funzionamento delle Elettrovalvole degli Iniettori Diesel: Tecnologie e Diagnostica

I motori delle automobili moderne sono quasi universalmente dotati di iniezione elettronica, una tecnologia che ha completamente trasformato i sistemi di alimentazione sia per i propulsori a benzina che per quelli diesel. In particolare, per i motori a gasolio, il sistema Common-Rail è diventato la soluzione predominante e, ad oggi, l'unica in grado di soddisfare le sempre più stringenti normative antinquinamento, come la norma EURO IV e successive. Queste normative hanno imposto requisiti elevatissimi per le elettrovalvole degli iniettori, soprattutto in termini di rapidità di risposta all'impulso elettrico di comando.

L'Evoluzione dell'Iniezione Diesel: Dai Sistemi Tradizionali al Common-Rail

In passato, nei motori diesel tradizionali e nei primi sistemi EDC (Electronic Diesel Control), l'iniettore polverizzava il gasolio solamente quando riceveva la mandata dalla pompa d'iniezione. L'elettronica, pur presente nei primi EDC per il controllo, non gestiva direttamente l'iniezione, che rimaneva meccanicamente comandata dalla pompa. Con l'avvento del Common-Rail, invece, tutti gli iniettori sono costantemente alimentati con combustibile ad alta pressione. L'istante preciso dell'iniezione viene deciso dalla centralina elettronica del motore (ECU) che invia uno o più impulsi elettrici per ogni ciclo di combustione all'attuatore del singolo iniettore. Questo rappresenta un cambio di paradigma fondamentale, offrendo una precisione e una flessibilità notevoli nel controllo del processo di combustione.

Le Due Anime degli Iniettori Elettroattuati: Solenoide e Piezoelettrico

Esistono principalmente due tecnologie per gli iniettori elettroattuati utilizzati nei sistemi Common-Rail: quella a solenoide (o elettromagnetica) e quella piezoelettrica. Entrambe hanno lo scopo di controllare l'apertura e la chiusura di una valvola a spillo per dosare il carburante iniettato, ma lo fanno attraverso principi fisici distinti.

Iniettori a Solenoide (Elettromagnetici)

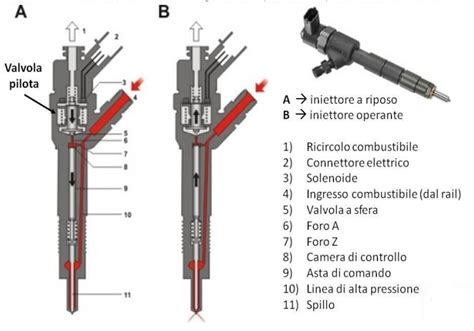

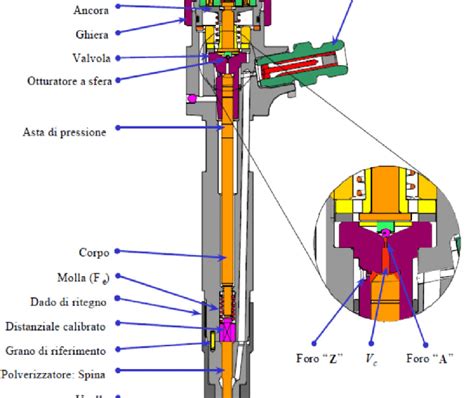

Nel primo tipo, l'iniettore a solenoide, la valvola che permette il deflusso del combustibile dalla camera superiore, e quindi l'iniezione, è comandata da un solenoide. Quando questo solenoide è percorso da corrente elettrica, genera un campo elettromagnetico. Questo campo è in grado di attrarre e sollevare un tappo di metallo o un cilindretto di azionamento, scoprendo così la luce di recupero e permettendo al gasolio di fluire verso il polverizzatore. L'alimentazione di questi iniettori avviene tramite impulsi dell'ordine di 12-14V con correnti impulsive che possono raggiungere decine di ampere. La quantità e la durata dell'iniezione sono controllate con precisione dall'algoritmo della centralina elettronica del motore (ECM) e dal MAP (Manifold Absolute Pressure), che regolano il tempo per il quale l'iniettore deve rimanere aperto. Il momento in cui l'elettrovalvola viene alimentata corrisponde all'inizio dell'iniezione dell'olio, mentre la perdita di potenza segna la fine dell'iniezione.

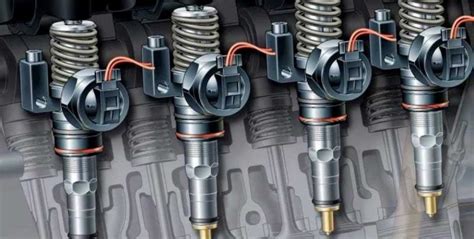

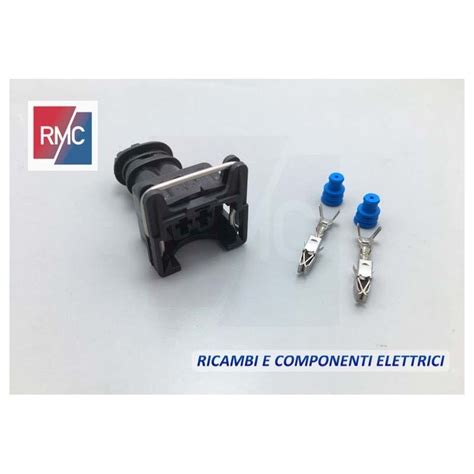

Un esempio di sistema iniettore pompa, dove il solenoide gioca un ruolo chiave, è il Bosch EDC16U34, presente a bordo di molte vetture del gruppo VAG. In questi sistemi, un comando comune (che si potrebbe identificare come positivo) viene inviato a tutti gli iniettori, mentre comandi dedicati vengono impartiti singolarmente a ciascun iniettore. Il comando dell'elettrovalvola di un singolo iniettore si attiva imponendo contemporaneamente il comando comune e il comando dedicato. Un'iniezione si verifica quando si rileva una differenza di tensione, tipicamente di circa 12V, tra i due pin corrispondenti al comando comune e a quello dedicato. L'assorbimento in corrente durante l'attivazione del solenoide può raggiungere picchi di circa 19A, come osservabile tramite un oscillogramma durante il funzionamento del motore al minimo.

Iniettori Piezoelettrici

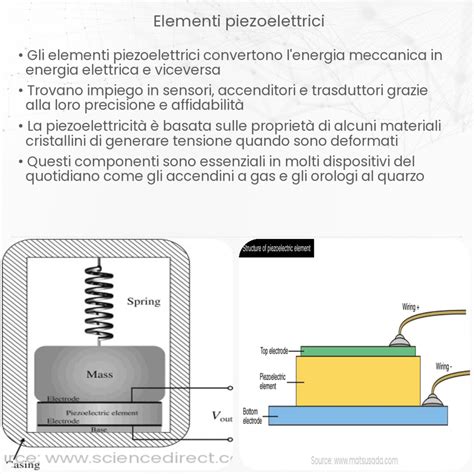

La tecnologia piezoelettrica rappresenta un'evoluzione significativa, soprattutto per la sua velocità e precisione. L'iniettore a comando piezoelettrico sfrutta l'effetto piezoelettrico inverso, una proprietà di alcuni materiali di deformarsi quando sottoposti a una differenza di potenziale elettrico. L'attuatore dell'iniettore piezoelettrico è formato da centinaia di piastre piezo impilate, a formare uno stack, alimentate in serie-parallelo. Questa struttura è necessaria perché un singolo elemento non si dilaterebbe abbastanza da spostare la valvola dell'iniettore. Per esempio, un tipico attuatore piezo per iniettore del sistema Siemens VDO Piezo Common Rail (PCR) è costituito da uno stack di circa 200 o anche 350 lamine di ceramica piezoelettrica, ognuna spessa circa 80 μm. Sottoposto alla tensione di controllo, l'attuatore si espande fino a 40 μm.

L'iniettore a comando piezoelettrico consuma meno elettricità rispetto a quello magnetico ed è notevolmente più veloce, azionandosi circa cinque volte più rapidamente di una valvola elettromagnetica, che è affetta dall'inerzia caratteristica degli induttori, come descritto dalla Legge di Lenz. Questa maggiore velocità ha permesso di realizzare sistemi Common-Rail con oltre sette iniezioni per ciclo di combustione, ottimizzando la combustione e riducendo le emissioni.

Il comando degli iniettori piezoelettrici è più complesso rispetto a quello degli iniettori elettromagnetici a causa della natura capacitiva dell'attuatore piezoelettrico. Mentre negli iniettori a solenoide la disattivazione del campo magnetico è quasi immediata una volta tolta la tensione, facendo tornare lo spillo in posizione, nel piezoelettrico lo stack tende a rimanere dilatato a lungo perché la capacità parassita rimane carica. Pertanto, il comando prevede quattro fasi:

1. Apertura: Si applica un impulso di tensione dell'ordine di 60-70V, per circa 0,15 ms.
2. Mantenimento aperto: Si toglie la tensione, ma l'elettroattuatore rimane carico e quindi dilatato, mantenendo la valvola aperta per un intervallo di iniezione che può variare tra 0,15 ms e 4,50 ms. Durante questo tempo, una quantità di carburante compresa tra 1 mm³ (pre-iniezione) e 80 mm³ (iniezione principale a pieno carico) viene iniettata.
3. Chiusura forzata: Per chiudere l'iniettore, è necessario forzare la scarica della capacità applicando un impulso a tensione inversa, sempre entro circa 0,15 ms.
4. Stato interdetto: Durante l'iniezione, l'elettrodo negativo di ciascun attuatore piezoelettrico viene commutato da un MOSFET (o un BJT) che viene portato in stato di ON quando l'iniettore deve essere caricato e scaricato ad opera dei due MOSFET operanti sulla linea positiva, mentre viene interdetto durante l'iniezione, poiché lo stack piezo rimane carico, quindi disteso, anche se non alimentato.

Controllo Elettronico e Calibrazione degli Iniettori

Nei motori Common-Rail, agli iniettori possono arrivare due, tre o quattro fili. Nei sistemi a 3 e 4 fili, due cavi alimentano l'elettroattuatore (sia esso piezoelettrico o a solenoide), mentre gli altri due sono i capi di un sensore induttivo. Questo sensore ha il compito di informare la ECU della posizione dello spillo, fornendo così un dato preciso sull'istante esatto in cui avviene l'iniezione. Questa informazione è cruciale e viene utilizzata dalla ECU per calibrare gli iniettori in base a vari parametri, come la densità e la temperatura del combustibile, o il gioco dovuto all'usura dello spillo.

Dalla normativa EURO IV in poi, gli iniettori vengono codificati nella ECU. Questi codici, come gli IMA (Injector Mass Adjustment), vengono desunti da prove eseguite al banco dopo l'assemblaggio e sono stampati sull'elettroattuatore. Essi forniscono informazioni sulla tolleranza nella risposta dell'iniettore rispetto a un valore teorico di riferimento. Esistono vari standard di codifica, ad esempio l'IMA può essere composto da 1 o 2 caratteri e/o colori per gli iniettori classificati (risposta misurata in un solo punto della curva caratteristica), oppure da 8/9 caratteri per quelli codificati su 4 punti del ciclo di iniezioni (pre-iniezione e iniezioni principali). La codifica è essenziale per calibrare il comando della centralina sulla base dell'effettiva risposta dell'iniettore e delle sue specifiche caratteristiche.

Questo duplice meccanismo di regolazione è fondamentale per il corretto funzionamento del motore. Ad esempio, se la pressione in ingresso agli iniettori deve essere di 1600 bar, la ECU comanda la pompa d'alta pressione affinché invii gasolio nel rail fino a quando il sensore di pressione rileva tale valore. Se è necessario aumentare la potenza, la centralina incrementa la portata del combustibile. Senza un adeguato incremento della portata, aumentando semplicemente la durata di apertura degli iniettori, la pressione nel rail calerebbe a causa dell'aumentata massa di gasolio richiesta, compromettendo le prestazioni.

Problematiche e Diagnosi degli Iniettori

I sistemi elettronici dei veicoli moderni richiedono una capacità di monitoraggio dei comandi elettrici e delle comunicazioni tra centraline, sensori e attuatori. L'oscilloscopio, ad esempio, è diventato uno strumento diagnostico quasi indispensabile per indagare la natura elettrica di un segnale o di un comando. Anche problematiche di modesta entità a livello di guasto elettrico o meccanico possono avere ripercussioni significative. Nei sistemi iniettore pompa, ad esempio, un guasto elettrico a uno degli iniettori può compromettere il funzionamento degli altri, impedendo al motore di rimanere in moto.

I guasti agli iniettori diesel, che sono componenti cruciali nei motori common rail, possono influenzare negativamente l'efficienza del consumo di carburante e aumentare le emissioni. Problemi di avviamento o arresto improvviso del motore in un veicolo diesel spesso possono essere attribuiti a un malfunzionamento degli iniettori. Prima di testare specificamente gli iniettori, è importante escludere altre cause, come sensori difettosi o valvole EGR. Un controllo iniziale dovrebbe concentrarsi sulle connessioni elettriche: un cortocircuito in questi componenti può rendere disfunzionali tutti gli iniettori.

Un parametro critico da controllare è la resistenza interna dell'iniettore, che varia tra iniettori elettromagnetici e piezoelettrici e può essere influenzata dalla temperatura. È essenziale verificare che non ci sia continuità tra i fili dell'iniettore e la massa, indicando un corretto isolamento. Un multimetro dovrebbe mostrare una resistenza infinita in caso di isolamento corretto. Se si sospetta un corto verso massa, è necessario localizzare se il problema risiede nell'iniettore stesso o nel cablaggio. La diagnosi e il controllo degli iniettori diesel sono fondamentali per mantenere le prestazioni ottimali del motore e prevenire danni più gravi.

Usura e Ricalibrazione degli Iniettori Piezoelettrici

Con il passare del tempo, gli iniettori piezoelettrici possono perdere la loro calibrazione. La ECU deve conoscere con precisione il ritardo di apertura dello spillo e quindi dell'iniezione rispetto all'invio dell'impulso di comando all'elettroattuatore. Questo ritardo, rilevato in fabbrica e codificato, può essere alterato da fattori come la densità del gasolio (influenzata dalla temperatura) e l'usura meccanica dello spillo e della valvola di apertura.

La ECU ammette un certo range di tolleranza rispetto al codice inserito per ciascun iniettore e tenta periodicamente di ricalibrare il tempo di attivazione in determinate condizioni operative del motore, ad esempio in decelerazione, a una specifica temperatura del liquido refrigerante e sopra una certa velocità. Tuttavia, a questi scostamenti si aggiunge l'usura dell'elettroattuatore piezoelettrico e del pistone che aziona la valvola. La ECU, attraverso un apprendimento dinamico, tenta di compensare l'aumento del tempo di risposta.

Tuttavia, arriva un punto in cui l'iniettore non può più essere ricalibrato. Questa condizione si verifica anche perché lo stack di pastiglie piezoelettriche può "abituarsi" al regime di funzionamento, riducendo la sua capacità di estendersi correttamente, specialmente se al motore vengono chieste raramente elevate prestazioni. Gli impulsi di attivazione forniti dalla ECU sono molto brevi, soprattutto nei Common-Rail a più iniezioni per ciclo di combustione. Questa ridotta capacità di estensione fa sì che la valvola non si apra più correttamente e che l'iniettore non inietti la quantità di gasolio richiesta, specialmente quando la ECU richiede le massime prestazioni. Una risposta incorretta agli impulsi di comando impedisce anche la corretta calibrazione degli iniettori da parte della ECU, compromettendo l'apertura degli iniettori nei momenti ottimali per il funzionamento del motore.

Quando la ricalibrazione non riesce più entro i margini stabiliti nel firmware della ECU, si verifica un'impossibilità di ottenere il dosaggio corretto del gasolio e una risposta adeguata dell'iniettore. Questa anomalia viene rilevata tramite un tester OBD (anche generico) e segnalata con codici errore specifici (es. P0263 per il cilindro 1, P0266 per il cilindro 2, ecc.).

Rigenerazione e Sostituzione dell'Attuatore Piezoelettrico

In passato, quando si verificavano problemi agli iniettori piezoelettrici, era comune sostituire l'attuatore piezo. Tuttavia, per scelte commerciali, i produttori non forniscono più i ricambi della sola parte elettrica, ma solo dei polverizzatori e relative valvole. Questo impedisce alle officine specializzate (i "pompisti") di revisionare totalmente l'iniettore sostituendo l'attuatore piezoelettrico, come si faceva un tempo.

Le ragioni di questa scelta risiedono probabilmente nelle normative antinquinamento sempre più stringenti (dall'EURO 5 in poi), che impongono margini molto ristretti alla calibrazione. Non è semplice fornire un codice di calibrazione preciso per un attuatore piezo sostituito, poiché dopo l'assemblaggio potrebbero esserci delle discrepanze. La ricalibrazione, infatti, dovrebbe essere eseguita al banco con macchinari specifici in grado di restituire i codici da inserire in centralina, tenendo conto dell'iniettore nel suo complesso (risposta elettrica dell'attuatore e risposta meccanica dello spillo e della molla).

Per consentire il recupero degli elettroiniettori piezo che non possono più essere ricalibrati dalla ECU motore, sono state sviluppate e testate diverse tecniche di "riestensione" dello stack piezo. Molti costruttori di macchine per il test degli iniettori hanno aggiornato il firmware dei loro apparecchi per eseguire questa rigenerazione.

La rigenerazione consiste nel fornire ai contatti dell'elettroattuatore impulsi di tensione di corrente più lunghi e differenti rispetto a quelli che l'iniettore riceve normalmente dalla sua ECU durante il funzionamento tipico del motore. L'obiettivo è riportare fisicamente il piezo alla sua dimensione o estensione originale (l'estensione nominale del singolo elemento piezoelettrico dello stack è di circa 40 micron). Chiaramente, questo metodo funziona solo se non ci sono danni rilevanti nel reticolo cristallino delle singole lamine piezoelettriche, o se un eventuale cortocircuito ha coinvolto un numero minimo di lamine. Ad esempio, in uno stack di 100 lamine, il cortocircuito di 2, 3 o 4 lamine potrebbe non compromettere il risultato della rigenerazione, mentre un cortocircuito diffuso o un numero consistente di lamine interessate renderà impossibile il recupero dello stack e dell'attuatore piezo.

Per questi motivi, prima di tentare la rigenerazione, è fondamentale verificare la resistenza e la capacità dell'elettroattuatore. Negli iniettori Siemens, ad esempio, la resistenza non dovrebbe scendere sotto i 180 kohm (il valore tipico è intorno ai 200 kohm), mentre la capacità tipica è di 5-6 microfarad. Negli iniettori piezoelettrici Bosch, i valori possono essere diversi, ma i range sono generalmente simili. Questi test vengono eseguiti con strumentazione specifica per determinare la fattibilità della rigenerazione.

Conclusioni Parziali sull'Elettrovalvola Iniettore Gasolio

In sintesi, l'elettrovalvola dell'iniettore gasolio è un componente di precisione che ha subito un'evoluzione notevole, passando da sistemi meccanici a soluzioni elettroniche sempre più sofisticate. L'adozione del Common-Rail e delle tecnologie piezoelettriche ha permesso di raggiungere livelli di efficienza e controllo della combustione impensabili in passato, cruciali per il rispetto delle normative antinquinamento. La complessità di questi sistemi rende la diagnosi e la manutenzione una sfida per i tecnici, che devono avvalersi di strumenti avanzati come l'oscilloscopio e conoscere approfonditamente i principi di funzionamento e le procedure di calibrazione e, ove possibile, di rigenerazione.
