Il settore automobilistico è stato testimone di una profonda trasformazione nel campo dell'iniezione di carburante, in particolare per quanto riguarda i motori diesel. Al centro di questa rivoluzione si trova il sistema Common Rail, un'innovazione che ha ridefinito le prestazioni, l'efficienza e la riduzione delle emissioni. Il termine "Common Rail", traducibile letteralmente come "condotto comune" o "collettore comune", descrive un sistema di alimentazione ad iniezione diretta del carburante, applicato sia ai motori diesel che, in alcune configurazioni, a quelli a benzina. La sua introduzione ha segnato un punto di svolta, rendendo i motori diesel non solo competitivi, ma in molti casi superiori alle tradizionali motorizzazioni a benzina.
L'essenza del sistema Common Rail risiede nella sua architettura. Esso è costituito da un tubo rigido, il "rail", che funge da serbatoio di accumulo per il carburante spinto a pressioni estremamente elevate da una pompa dedicata. Da questo condotto comune si diramano una serie di iniettori, solitamente in numero pari a quello dei cilindri del motore. Ciascun iniettore è equipaggiato con elettrovalvole sofisticate, la cui apertura e chiusura è finemente controllata da una centralina elettronica. Questo controllo preciso consente l'iniezione del carburante nei cilindri con una modulazione senza precedenti.
L'Origine e lo Sviluppo di un'Innovazione Italiana
La storia del Common Rail affonda le sue radici nell'ingegno italiano. L'invenzione del principio fondamentale del Common Rail è attribuita al fisico barese Mario Ricco. Successivamente, il Gruppo Fiat, attraverso le sue divisioni Magneti Marelli, il Centro Ricerche Fiat con la sua filiale di Bari ed Elasis, ha svolto un ruolo cruciale nella sua ideazione, sviluppo e pre-industrializzazione. L'industrializzazione finale e la messa a punto tecnologica sono state poi affidate alla Bosch, un colosso nel settore della componentistica automobilistica.
Il lancio mondiale del sistema Common Rail per le vetture di serie avvenne nel 1997, con la prima applicazione sull'Alfa Romeo 156, equipaggiata con i motori 1.9 e 2.4 JTD. Questo sistema rappresentò un balzo in avanti significativo per il campo automobilistico. La sua evoluzione successiva, guidata da Bosch, ha portato a un progresso considerevole nei motori diesel, con una progressiva riduzione delle cilindrate a fronte di un miglioramento delle prestazioni. Queste caratteristiche hanno permesso ai motori diesel di affermarsi e diventare altamente competitivi sul mercato della mobilità individuale, un settore precedentemente dominato dalle motorizzazioni a benzina.
È importante sottolineare che, sebbene l'applicazione automobilistica del Common Rail sia relativamente recente, il principio di funzionamento ad iniezione diretta in un collettore comune era già stato esplorato in passato. Applicazioni simili erano già state utilizzate in ambito navale e ferroviario su imbarcazioni e locomotive. Un esempio notevole è il Cooper-Bessemer GN-8 del 1942, un motore diesel common rail ad azionamento idraulico, talvolta definito "common rail modificato". Il principio del motore "common rail" ad iniezione diretta fu sviluppato dai ricercatori del Politecnico di Zurigo a partire dagli anni Trenta, ma all'epoca presentava limitazioni che ne impedivano l'applicabilità sui motori diesel destinati all'uso automobilistico.
Il Meccanismo di Funzionamento: Precisione e Controllo Elettronico

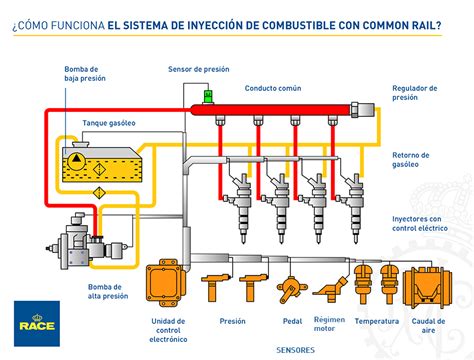

Il funzionamento del sistema Common Rail può essere descritto passo dopo passo. Indipendentemente dal regime di rotazione del motore, una pompa a bassa pressione convoglia il gasolio verso una pompa ad alta pressione in serie. Quest'ultima eleva la pressione del carburante a livelli considerevoli, tipicamente tra 30 MPa (300 bar) e 300 MPa (3000 bar) in condizioni di pieno carico. Il carburante ad alta pressione viene quindi immagazzinato nella condotta comune, il "rail", che agisce come un accumulatore idraulico, garantendo una riserva di combustibile pronta per l'iniezione.

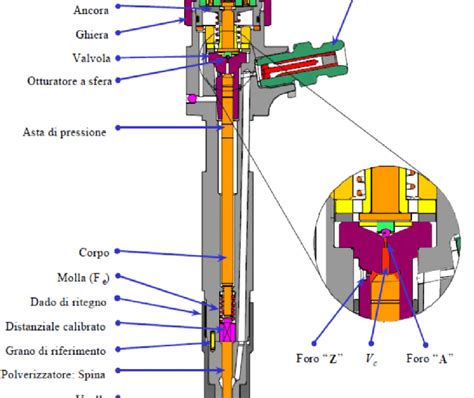

Il combustibile giunge poi agli elettro-iniettori. All'interno di ciascun iniettore, il carburante occupa due vani distinti, uno situato sopra e uno sotto l'ago polverizzatore. L'equilibrio tra le forze che agiscono su questi vani mantiene l'ago in posizione di chiusura, sigillando il foro di iniezione grazie all'azione di una piccola molla. La differenza fondamentale rispetto ai sistemi di iniezione precedenti risiede nel controllo attivo degli iniettori. Nei sistemi tradizionali, gli iniettori erano passivi e si aprivano unicamente sotto la pressione del carburante stesso, spesso comandati meccanicamente da un albero a camme. Nel Common Rail, invece, il vano superiore, chiamato camera di comando, dispone di uno sfogo la cui apertura è regolata da una valvola di comando, che può essere di tipo solenoide o piezoelettrico.
È proprio la velocità di reazione di queste valvole di comando che permette al sistema Common Rail di ottenere risultati rivoluzionari. La centralina elettronica (ECU) invia un segnale elettrico alla valvola di comando. Nel caso di un iniettore elettromagnetico (solenoide), il passaggio di corrente genera un campo magnetico che attira un'armatura mobile collegata all'ago dell'iniettore. Questo movimento solleva l'ago dal suo alloggiamento, aprendo il foro di spruzzo e consentendo l'iniezione del carburante finemente nebulizzato nella camera di combustione. Quando il segnale elettrico viene interrotto, il campo magnetico cessa, la molla riporta l'ago nella sua posizione di chiusura, interrompendo l'iniezione.
Con gli iniettori piezoelettrici, il principio è simile ma basato sull'effetto piezoelettrico. La centralina invia un impulso di tensione elevata a un pacco piezoelettrico, composto da una pila di sottili dischi di materiale piezoelettrico. Sotto tensione, questi cristalli si espandono rapidamente, trasferendo questo movimento all'ago dell'iniettore e aprendo il foro di spruzzo. La rimozione della tensione fa sì che il pacco piezoelettrico ritorni alla sua dimensione originale, permettendo alla molla di chiudere l'iniettore. La deformazione del materiale piezoelettrico è quasi istantanea, avvenendo in frazioni di millisecondo, offrendo tempi di risposta ancora più rapidi e una maggiore precisione rispetto agli iniettori elettromagnetici.
La capacità di controllo elettronico consente di effettuare non una, ma più iniezioni di carburante per ogni ciclo di lavoro del motore. Questo si traduce nella possibilità di attuare una "iniezione pilota" (pre-iniezione) per preparare la camera di combustione, aumentando la pressione e la temperatura in modo controllato. Seguono poi una o più "iniezioni principali" per la combustione effettiva, e infine eventuali "post-iniezioni" per ottimizzare il processo di combustione e la rigenerazione dei filtri antiparticolato. I motori più sofisticati, in particolare quelli dotati di iniettori piezoelettrici, possono arrivare a effettuare fino a otto iniezioni per ciclo.
Iniettori pompa Vs common rail, chi vince???
I Vantaggi Tangibili: Prestazioni, Efficienza ed Emissioni Ridotte
I benefici derivanti dall'adozione del sistema Common Rail sono molteplici e significativi. L'iniezione ad alta pressione, che costituisce la principale differenza rispetto ai sistemi precedenti a pressione più bassa, permette di iniettare il carburante sotto forma di un numero molto maggiore di goccioline, estremamente piccole. Questo porta a un rapporto superficie/volume del carburante notevolmente più elevato, il che si traduce in una combustione più completa ed efficiente.
Di conseguenza, i sistemi Common Rail riescono a ridurre drasticamente la rumorosità dei motori diesel, eliminando i picchi di pressione tipici dei vecchi sistemi meccanici. La combustione diventa più ordinata e controllata, con una diminuzione delle emissioni di gas incombusti e un sensibile miglioramento dei consumi di carburante, stimati in una riduzione tra il 12% e il 15% rispetto ai motori diesel convenzionali. Parallelamente, si assiste a un aumento delle prestazioni, con un incremento della potenza e della coppia motrice, anche ai bassi regimi di rotazione. Questo significa una maggiore flessibilità di guida, la possibilità di utilizzare marce più lunghe e una risposta più pronta dell'acceleratore.
La coppia più elevata, specialmente ai bassi regimi, consente di utilizzare marce più alte con minor sforzo del motore, traducendosi in un impiego più efficiente dell'energia. Inoltre, le iniezioni multiple e ravvicinate rendono il processo di iniezione del carburante estremamente efficiente. Anche il gasolio in eccesso, ovvero la parte che non viene bruciata durante la combustione, viene gestito in modo ottimale: anziché disperdersi, viene reimmesso nel circuito del motore per essere riutilizzato nelle fasi successive, massimizzando l'efficienza complessiva.
Il design modulare del sistema Common Rail ne consente l'adattamento a una vasta gamma di veicoli moderni. La flessibilità del sistema è tale da favorire anche la rigenerazione dei filtri antiparticolato (FAP o DPF), un componente cruciale per il contenimento delle emissioni inquinanti.
Evoluzione Tecnologica: Dalle Prime Generazioni ai Sistemi Avanzati
Il sistema Common Rail ha conosciuto una rapida e continua evoluzione tecnologica sin dalla sua introduzione.
1997 - Prima Generazione: Le prime applicazioni operavano con pressioni del rail intorno ai 1.300-1.400 bar. Utilizzavano iniettori elettromagnetici (solenoidi) e la centralina elettronica (ECU) gestiva l'apertura e la chiusura degli iniettori, variando quantità e fasatura in base alle condizioni di carico e al regime del motore.
2000 - Seconda Generazione: La pressione del rail è aumentata a 1.600-1.800 bar. Questo miglioramento ha portato a una migliore atomizzazione del carburante e a una combustione più efficiente, con conseguente riduzione delle emissioni. Gli iniettori elettromagnetici hanno mostrato tempi di risposta più rapidi e una maggiore precisione nella dosatura del carburante.
2005 - Terza Generazione: Si è assistito a un ulteriore incremento delle pressioni, che hanno raggiunto i 2.000-2.200 bar. L'innovazione chiave di questa fase è stata l'introduzione degli iniettori piezoelettrici. Questi utilizzano cristalli piezoelettrici che si espandono rapidamente sotto tensione elettrica, consentendo tempi di risposta estremamente veloci e una precisione superiore rispetto agli iniettori elettromagnetici.
2010 - Quarta Generazione e Oltre: Le pressioni operative hanno raggiunto i 2.500-2.700 bar, con un continuo perfezionamento della precisione nell'iniezione. Le centraline elettroniche sono diventate sempre più potenti e sofisticate, integrando modelli di controllo predittivi e algoritmi avanzati che elaborano una miriade di parametri. Il sistema Common Rail è sempre più integrato con altri dispositivi avanzati del motore, come il turbocompressore a geometria variabile (VGT), il sistema di ricircolo dei gas di scarico (EGR) e i sistemi di post-trattamento dei gas di scarico, quali il filtro antiparticolato (DPF) e il sistema di riduzione catalitica selettiva (SCR) con AdBlue.
L'Importanza Cruciale del Filtro del Gasolio e la Gestione del Carburante
Un elemento di fondamentale importanza nel sistema Common Rail è il filtro del gasolio. Gli iniettori di ultima generazione sono estremamente sensibili alle impurità e alla presenza di acqua nel carburante. Sebbene problemi di infiltrazioni dal serbatoio o durante il rifornimento possano verificarsi, una causa comune di contaminazione è la condensazione notturna dell'umidità presente nell'aria, dovuta all'abbassamento della temperatura nel serbatoio. Un filtro efficiente e regolarmente sostituito è quindi essenziale per garantire la longevità e il corretto funzionamento del sistema di iniezione.
Il gasolio in eccesso, che non viene utilizzato nella combustione, viene gestito in modo intelligente. Invece di essere semplicemente scaricato, viene solitamente rimandato al serbatoio, dove si miscela con il gasolio a temperatura ambiente. Tuttavia, nelle prime applicazioni del Common Rail, questo ricircolo di gasolio caldo nel serbatoio poteva causare problemi di affidabilità, legati all'innalzamento della temperatura complessiva del circuito carburante e al potenziale degrado dei componenti in plastica. Le evoluzioni successive del sistema hanno affrontato e risolto queste problematiche.
La Sfida dell'Elettrificazione e il Futuro dei Motori Diesel
Nonostante la crescente diffusione dei veicoli elettrici e ibridi, è prematuro considerare il motore diesel Common Rail come una tecnologia superata. In molti mercati, specialmente in Italia, i veicoli diesel continuano a registrare un buon numero di immatricolazioni, soprattutto nel mercato dell'usato. L'assenza di limitazioni severe, blocchi del traffico o penalizzazioni fiscali significative continuerebbe a sostenere la domanda di questi veicoli.
Tuttavia, le normative ambientali sempre più stringenti, come le direttive Euro e standard equivalenti a livello globale, impongono limiti rigorosi sulle emissioni di ossidi di azoto (NOx), particolato (PM) e anidride carbonica (CO2). Il sistema Common Rail ha già contribuito in modo significativo a ridurre queste emissioni, ma la continua evoluzione tecnologica è necessaria. L'integrazione con sistemi di post-trattamento dei gas di scarico avanzati, come SCR con AdBlue e filtri antiparticolato di ultima generazione, è fondamentale.
Inoltre, la ricerca e lo sviluppo di combustibili alternativi a basse emissioni di carbonio, come i biocarburanti e i carburanti sintetici (e-fuel), potrebbero offrire nuove prospettive per i motori a combustione interna, inclusi quelli con tecnologia Common Rail. Questi combustibili potrebbero rendere i motori diesel una soluzione più sostenibile in futuro, permettendo loro di continuare a svolgere un ruolo nel panorama della mobilità individuale, pur rispondendo alle esigenze ambientali. La sfida posta dall'Unione Europea, con il divieto di vendita di nuove auto con motore a combustione interna dal 2035, spinge l'industria a esplorare tutte le possibili soluzioni, inclusi i motori diesel evoluti e alimentati da carburanti a basso impatto ambientale.
L'Iniettore: Cuore del Sistema Common Rail
L'iniettore è senza dubbio il componente più cruciale del sistema Common Rail. Come accennato, il suo funzionamento è comandato elettronicamente. Con il motore spento e il rail privo di pressione, l'iniettore rimane chiuso grazie alla forza di una molla. Quando la centralina invia un segnale elettrico alla valvola di comando (solenoide o piezoelettrica), l'ago polverizzatore viene sollevato dal suo sede, permettendo al carburante ad alta pressione di essere iniettato nella camera di combustione. La precisione nella quantità e nella tempistica dell'iniezione è fondamentale per ottimizzare la combustione.
Per migliorare ulteriormente l'atomizzazione del carburante e ridurre le emissioni, vengono impiegati polverizzatori specifici. I polverizzatori a fori del tipo P, con un diametro dell'ago di 4 mm, sono comuni. Esistono versioni a foro cieco (SAC) e a sede forata (VCO). I polverizzatori a sede forata, in particolare, sono progettati per ridurre le emissioni. In questi, il foro di spruzzo inizia nella sede conica del corpo dell'iniettore e viene quasi completamente coperto dallo spillo quando l'iniettore è chiuso. Questo design contribuisce a minimizzare le perdite di carburante e a migliorare la precisione del getto.
Il Motore Multijet: Un'Evoluzione del Common Rail
Un'importante evoluzione del sistema Common Rail è rappresentata dalla tecnologia Multijet, sviluppata da Fiat e presentata ufficialmente nel giugno 2008, come seconda versione del Common Rail. Il concetto alla base del Multijet è quello di suddividere l'iniezione di carburante in fasi multiple e ravvicinate. Invece di una singola iniezione principale, il sistema realizza una pre-iniezione, una o più iniezioni principali e potenzialmente delle post-iniezioni, il tutto in un arco di tempo molto ristretto.
Questo approccio consente di mantenere la stessa quantità totale di gasolio iniettata, ma di rendere la combustione più graduale e controllata. L'aumento del numero di iniezioni, anche molto vicine tra loro, porta a una maggiore silenziosità di funzionamento, una significativa riduzione delle emissioni inquinanti e un miglioramento delle prestazioni, stimato attorno al 6-7% rispetto ai sistemi JTD di seconda generazione. Il Multijet migliora anche lo sfruttamento dell'aria immessa nei cilindri e contribuisce a ridurre i consumi.
I motori Multijet, come ad esempio il 1.9 Multijet da 120 CV con 170 Nm di coppia, dimostrano la capacità di questo sistema di erogare buone prestazioni nonostante cilindrate contenute. Questi motori sono caratterizzati da un impianto EGR (Exhaust Gas Recirculation) con controllo elettronico e dispositivo per il raffreddamento dei gas di scarico, elementi essenziali per rispettare le normative sulle emissioni.
REDAT S.p.A.: Supporto e Ricambi per l'Iniezione Diesel
Nel panorama dei sistemi di iniezione diesel, aziende come REDAT S.p.A. giocano un ruolo fondamentale nel fornire il supporto tecnico e i ricambi necessari per mantenere questi complessi sistemi in perfetta efficienza. Con oltre 50 anni di esperienza, REDAT si posiziona come un attore di rilievo nel mercato internazionale dei motori Diesel. L'azienda è impegnata nella progettazione, ricerca e sviluppo, con un'attenzione costante all'innovazione e alla qualità.
L'offerta di REDAT comprende una gamma completa di ricambi per l'iniezione Diesel, inclusi componenti per i sistemi Common Rail. Questo include o-ring, guarnizioni, valvole, pompanti, solenoidi, viti, anelli, boccole, kit, molle, perni, piastre, rondelle, dadi, polverizzatori e attrezzi speciali. La disponibilità di un vasto magazzino con articoli sia a marchio REDAT che di altri importanti produttori garantisce un servizio ottimale ai clienti. L'affidabilità degli operatori, l'esperienza decennale e la formazione costante dei tecnici specializzati assicurano consulenze, assistenza tecnica e interventi mirati per il settore dell'iniezione Diesel.
Il Futuro Tecnologico e le Sfide Normative
La tecnologia Common Rail, pur essendo un'innovazione consolidata, continua ad evolversi per rispondere alle sempre più stringenti normative ambientali e alle esigenze di un mercato in transizione verso l'elettrificazione. Le sfide future includono l'ulteriore ottimizzazione dei sistemi di post-trattamento dei gas di scarico, lo sviluppo di combustibili a basso impatto ambientale e l'integrazione sempre più spinta con le architetture dei veicoli del futuro. Nonostante le incertezze legate alle normative future, il principio del Common Rail, con la sua precisione e flessibilità, rimane una testimonianza dell'ingegneria avanzata nel campo dei motori a combustione interna.
