Il settore dei veicoli fuoristrada compatti ha sempre avuto un’icona indiscussa nella Fiat Panda 4x4. Molti appassionati, in particolare coloro che hanno avuto modo di apprezzare le capacità della vecchia Panda, rimpiangono il suo sistema di trazione integrale, noto per la sua efficacia in condizioni difficili. In risposta a questa esigenza, e ascoltando i pareri di cacciatori, forestali e semplici appassionati, i tecnici dello Studio Prometeo hanno ideato un giunto specifico per la Panda 4x4 (tipo 169). Questo dispositivo mira a migliorare significativamente la trazione, offrendo soluzioni che superano le limitazioni del sistema di serie.
Il Cuore del Sistema: Il Giunto Prometeo
Il giunto Prometeo è un kit di trasformazione concepito per l'impiego fuoristrada della Panda 4x4. Si installa in sostituzione del giunto viscoso di serie, apportando un cambiamento sostanziale al comportamento del veicolo in termini di trazione. La realizzazione di questo giunto è particolarmente curata, con una scelta meticolosa dei materiali per garantirne la durata e la resistenza anche negli impieghi più gravosi. Tutti i componenti esterni sono realizzati in acciaio inox, mentre la cassa è in alluminio. Questa combinazione di materiali elimina i problemi di ruggine, un difetto comune nei veicoli che percorrono sentieri difficili e sono esposti a fango e umidità. Inoltre, la flangia di accoppiamento con l’albero di trasmissione è trattata tramite un processo di fosfatazione, e i cuscinetti utilizzati sono di ottima marca (SKF), non di produzione cinese, a ulteriore garanzia di qualità e affidabilità. Come tutti i prodotti tecnici Prometeo Meccanica, il giunto è costruito in Italia e garantito per 2 anni.
Modalità di Trazione Selezionabili
Il funzionamento del giunto Prometeo è molto semplice e intuitivo. Una leva, posizionata nell’abitacolo (dietro al freno di stazionamento), consente di scegliere tra due diverse modalità di trazione:
- 4x4: In questa modalità, il ponte anteriore e il ponte posteriore sono rigidamente collegati. Questo setup richiama il sistema della vecchia Panda e quello di molti fuoristrada specialistici, garantendo la massima trazione su terreni a bassa aderenza.
- 4x2: Questa modalità prevede la trazione solo sul ponte anteriore. È utile per ridurre i consumi su fondi con buona aderenza, permettendo al veicolo di comportarsi come una normale due ruote motrici quando non è necessaria la trazione integrale.
Installazione e Reversibilità
Il kit si compone del giunto stesso e della leva di comando. Il giunto si installa al posto di quello viscoso di serie, mentre la leva si fissa nell’abitacolo. L'integrazione della leva è stata studiata per essere il più discreta possibile: la leva verrà poi ricoperta con il tunnel di serie. Per l'installazione, è necessario praticare una semplice modifica al tunnel, eliminando l’alloggiamento del portabicchiere posteriore. Un piccolo foro di diametro 10mm è richiesto sulla scocca della vettura per far passare i cavi di comando tra l’abitacolo e il giunto. Non sono necessarie altre modifiche strutturali o irreversibili alla vettura, in quanto tutto il sistema utilizza fori e supporti già esistenti. Questo rende l'installazione del kit perfettamente reversibile, permettendo di ripristinare la configurazione originale del veicolo se lo si desidera.
Pur essendo un’operazione semplice, si è deciso di affidare l’installazione del giunto solo a professionisti. Pertanto, questo prodotto può essere acquistato e installato esclusivamente da meccanici qualificati, assicurando un montaggio corretto e sicuro.
Il Differenziale Autobloccante: Un Approfondimento
Parallelamente al giunto Prometeo, o in alcuni casi integrato come componente per l'asse anteriore, il differenziale autobloccante rappresenta un'ulteriore soluzione per migliorare la trazione della Panda 4x4. Questo dispositivo, in particolare il differenziale ad ingranaggi elicoidali, ha la caratteristica di potersi bloccare in modo progressivo fino al 35% in tiro e del 25% in rilascio. È stato scelto di limitare la percentuale in rilascio per non influenzare la funzionalità dell'ABS durante le frenate, garantendo la sicurezza del veicolo.
Il Funzionamento del Differenziale Standard

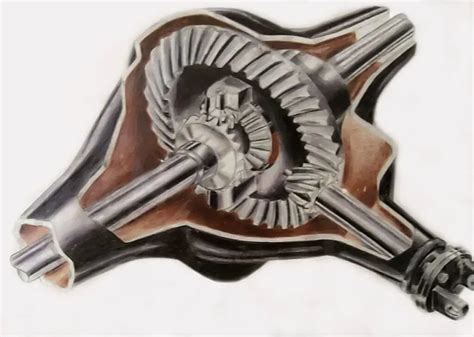

Per comprendere i vantaggi del differenziale autobloccante, è utile richiamare il funzionamento di un normale differenziale anteriore di serie. Il differenziale è un dispositivo meccanico che ha il compito di suddividere la coppia motrice proveniente dal cambio esattamente a metà per ciascuno dei due semiassi. Questa divisione avviene indipendentemente dalla differenza dei giri delle due ruote dell’asse stesso.
Consideriamo un esempio: se la coppia motrice in ingresso al differenziale è 100 unità (valore arbitrario), su ciascuna ruota finirà una coppia di 50 unità. Tuttavia, c’è un altro parametro cruciale da considerare: l’aderenza dei pneumatici al suolo. La coppia può essere "scaricata" a terra solo fino al limite di aderenza della ruota. Questo limite è proporzionale alla frazione di carico che agisce sulla ruota e al coefficiente di aderenza, che dipende principalmente dalla consistenza del suolo (ad esempio, asfalto, fango, neve).
Il problema sorge quando una delle due ruote dell’avantreno finisce in una zona a più ridotta aderenza, come nel fango. In questo scenario, la coppia a terra scaricabile dalla ruota in questione si riduce drasticamente, poiché la ruota stessa raggiunge la condizione di slittamento. A causa della proprietà del differenziale di dividere in parti uguali la coppia in ingresso, la ruota che mantiene una buona aderenza riceverà lo stesso valore di coppia della ruota che slitta. Se, ad esempio, il valore della coppia del limite di slittamento dell’anteriore sinistro è 20, anche la ruota destra non potrà scaricare a terra una coppia superiore a 20. Di conseguenza, la trazione totale dell’assale anteriore si riduce a un valore di 40, nettamente inferiore rispetto alle 100 unità dell’esempio precedente, rendendo il veicolo meno efficace nel superare l'ostacolo.
Come il Differenziale Autobloccante Migliora la Trazione
Quando si monta il differenziale autobloccante Prometeo al posto del differenziale normale, la trazione in queste situazioni critiche migliora notevolmente. In condizioni di buona e omogenea aderenza, il differenziale autobloccante si comporta esattamente come un differenziale normale, non introducendo differenze significative nella guida quotidiana.
Considerazioni Pratiche e Fenomeni Specifici
L'introduzione di modifiche meccaniche, per quanto ben progettate, può portare a specifici fenomeni che meritano attenzione. Nel caso del giunto Prometeo, essendo un comando d’innesto non sincronizzato, è possibile che si verifichi un impuntamento della leva nell’inserimento della vettura a fermo. Questo problema può nascere dai giochi di accoppiamento degli ingranaggi presenti all'interno del cambio. È una caratteristica da tenere in considerazione, ma non ne compromette la funzionalità.
Un altro fenomeno osservato, soprattutto quando al motore viene chiesta la massima prestazione partendo da bassi regimi (1200-1500rpm), è la vibrazione del motore. Tali vibrazioni si trasmettono al cambio e poi all'albero di trasmissione. In gergo tecnico, questo fenomeno è chiamato "rattle". In presenza del giunto viscoso di serie, questa vibrazione viene in parte assorbita dal giunto stesso. Invece, con il giunto Prometeo in posizione 4x2, l'albero rimane libero di risuonare, rendendo la vibrazione potenzialmente più avvertibile. Tale vibrazione non è di fatto dannosa per i componenti meccanici, ma può risultare fastidiosa per alcuni utenti.
Test Fiat Panda 4x4 - ELD su prato fangoso - offroad
Il Giunto Prometeo: Una Risposta alle Esigenze Fuoristradistiche
Il kit di trasformazione con il giunto Prometeo è dedicato a tutti coloro che avevano la vecchia Panda 4x4 e ne rimpiangono il sistema di trazione. L’attuale Panda 4x4 è notevolmente cresciuta in termini di comfort e abitabilità, ma in alcuni contesti fuoristradistici il suo sistema di trazione può apparire meno efficace rispetto alla progenitrice. Il giunto Prometeo rappresenta quindi una soluzione pensata per ripristinare o addirittura superare l'efficacia della trazione integrale, adattandola alle esigenze specifiche di chi utilizza il veicolo su percorsi accidentati, sterrati, fango o neve, mantenendo al contempo la reversibilità dell'installazione e la possibilità di ottimizzare i consumi in condizioni di buona aderenza.
